本文摘自再生资源回收-变宝网（）浅谈：电抗器的分类及特点电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。
一、电抗器的分类按功能、按接法、按结构及冷却介质、按用途进行分类。
1、按功能：分为限流和补偿。
2、按接法：分为并联电抗器和串联电抗器。
3、按结构及冷却介质：分为空心式、铁心式、干式、油浸式等，例如：干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。
4、按用途：按具体用途细分，例如：限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。
二、电抗器的特点1、该进线电抗器为三相，均为铁芯干式；2、外露部件均采取了防腐蚀处理，引出端子采用镀锡铜管端子；3、进线电抗器芯柱部分紧固件采用无磁性材料，减少运行时的涡流发热现象；4、该进线电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美；5、线圈采用H级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，且有极佳的美感且有较好的散热性能；6、铁芯采用优质低损耗进口冷轧硅钢片，气隙采用环氧层压玻璃布板作间隔，以保证电抗器气隙在运行过程中不发生变化；7、进线电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运。
本文摘自变宝网-废金属_废塑料_废纸_废品回收_再生资源B2B交易平台网站；变宝网官网：/?qx买卖废品废料，再生料就上变宝网，什么废料都有！。
电抗器的分类及选用电抗器被称作电感器，电抗器可以把电能通过自身变成磁能，并且会将能量储存起来，电抗器还可以控制电流的增减变化，那么你对电抗器的分类和选用知道多少呢？本文主要详细的介绍电抗器的分类和如何选用合适的电抗器，一起来了解一下。
电抗器的分类电抗器依靠线圈的感抗起阻碍电流变化作用的电器。
电抗器可按用途、按有无铁心和按绝缘结构分类。
1、按用途分为7种①限流电抗器：串联在电力电路中，用来限制短路电流的数值。
②并联电抗器：一般接在超高压输电线的末端和地之间，用来防止输电线由于距离很长而引起的工频电压过分升高，作无功补偿用。
③通信电抗器：又称阻波器，串联在兼作通信线路用的输电线路中，用来阻挡载波信号，使之进入接收设备，以完成通信的作用。
④消弧电抗器：又称消弧线圈，接在三相变压器的中性点和地之间，用以在三相电网的一相接地时供给电感性电流，来补偿流过接地点的电容性电流，使电弧不易持续起燃，从而消除由于电弧多次重燃引起的过电压。
⑤滤波电抗器：用于两个方面，一是用于减小整流电路中直流电流上纹波的幅值；二是和电容器构成对某种频率能发生共振的电路，用以消除电力电路某次谐波的电压或电流。
⑥电炉电抗器：和电炉变压器串联，用来限制变压器的短路电流。
⑦启动电抗器：与电动机串联，用来限制电动机的启动电流。
2、按有无铁心可分为2种①空心式电抗器：线圈中无铁心，其磁通全部经空气闭合。
②铁心式电抗器：其磁通全部或大部分经铁心闭合。
铁心式电抗器工作在铁心饱和状态时，其电感值大大减少，利用这一特性制成的电抗器叫饱和式电抗器。
3、按绝缘结构又可分为2种①干式电抗器：其线圈敞露在空气中，以纸板、木材、层压绝缘板、水泥等固体绝缘材料作为对地绝缘和匝间绝缘。
②油浸式电抗器：其线圈装在油箱中，以纸、纸板和变压器油作为对地绝缘和匝间绝缘。
在高压补偿装置中一般都装设有串联电抗器，它的作用主要有两点：一是限制合闸涌流，使其不超过额定电流的20倍；二是抑制供电系统的高次谐波，用来保护电容器。
电抗器的选用原则电抗器作为一种重要的电力设备，在电力系统中发挥着重要的作用。
正确选择电抗器对于确保电力系统的稳定运行和设备的安全具有重要意义。
本文将详细介绍电抗器的选用原则，以供参考。
一、明确电抗器的功能和作用在选择电抗器之前，首先要明确电抗器的功能和作用。
电抗器的主要功能是限制电流和电压的波动，减小谐波干扰，提高电力系统的稳定性。
因此，在选择电抗器时，应根据电力系统的需求和运行状况，确定所需的电抗值和电抗器的类型。
二、考虑电抗器的额定电压和电流电抗器的额定电压和电流是选择电抗器的重要参数。
额定电压决定了电抗器能够承受的最大电压，而额定电流则决定了电抗器的负载能力。
在选择电抗器时，应根据电力系统的电压和电流参数，选择合适的额定电压和电流，以确保电抗器能够正常工作并保护设备不受损坏。
三、考虑电抗器的结构和材料电抗器的结构和材料也是选择电抗器的重要因素。
不同的结构和材料会对电抗器的性能产生影响。
例如，铁芯电抗器具有较高的饱和磁通密度和较低的损耗，适用于高电压、大电流的场合；而空心电抗器则具有较低的饱和磁通密度和较高的电阻值，适用于低电压、小电流的场合。
因此，在选择电抗器时，应根据电力系统的需求和运行状况，选择合适的结构和材料。
四、考虑电抗器的安装和维护电抗器的安装和维护也是选择电抗器的重要因素。
不同的安装和维护方式会对电抗器的性能和使用寿命产生影响。
因此，在选择电抗器时，应考虑安装和维护的方便性和经济性，选择合适的安装和维护方式。
五、考虑电抗器的性价比在选择电抗器时，还应考虑其性价比。
不同品牌、不同型号的电抗器价格和质量各不相同，因此在选择时应进行综合比较。
应选择性价比高的产品，以确保电力系统的稳定运行和设备的安全。
六、考虑电抗器的环境因素在选择电抗器时，还应考虑环境因素对其性能和使用寿命的影响。
例如，高温、潮湿、腐蚀等环境因素会对电抗器的性能和使用寿命产生影响。
因此，在选择电抗器时，应选择适应环境条件的产品，以确保其正常工作并延长使用寿命。

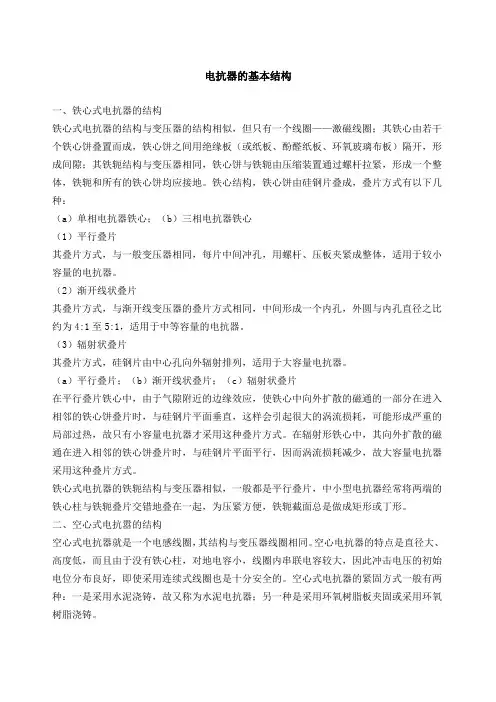

电抗器的基本结构 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】电抗器的基本结构一、铁心式电抗器的结构铁心式电抗器的结构与变压器的结构相似，但只有一个线圈——激磁线圈；其铁心由若干个铁心饼叠置而成，铁心饼之间用绝缘板（或纸板、酚醛纸板、环氧玻璃布板）隔开，形成间隙；其铁轭结构与变压器相同，铁心饼与铁轭由压缩装置通过螺杆拉紧，形成一个整体，铁轭和所有的铁心饼均应接地。
铁心结构，铁心饼由硅钢片叠成，叠片方式有以下几种：（a）单相电抗器铁心；（b）三相电抗器铁心（1）平行叠片其叠片方式，与一般变压器相同，每片中间冲孔，用螺杆、压板夹紧成整体，适用于较小容量的电抗器。
（2）渐开线状叠片其叠片方式，与渐开线变压器的叠片方式相同，中间形成一个内孔，外圆与内孔直径之比约为4:1至5:1，适用于中等容量的电抗器。
（3）辐射状叠片其叠片方式，硅钢片由中心孔向外辐射排列，适用于大容量电抗器。
（a）平行叠片；（b）渐开线状叠片；（c）辐射状叠片在平行叠片铁心中，由于气隙附近的边缘效应，使铁心中向外扩散的磁通的一部分在进入相邻的铁心饼叠片时，与硅钢片平面垂直，这样会引起很大的涡流损耗，可能形成严重的局部过热，故只有小容量电抗器才采用这种叠片方式。
在辐射形铁心中，其向外扩散的磁通在进入相邻的铁心饼叠片时，与硅钢片平面平行，因而涡流损耗减少，故大容量电抗器采用这种叠片方式。
铁心式电抗器的铁轭结构与变压器相似，一般都是平行叠片，中小型电抗器经常将两端的铁心柱与铁轭叠片交错地叠在一起，为压紧方便，铁轭截面总是做成矩形或丁形。
二、空心式电抗嚣的结构空心式电抗器就是一个电感线圈，其结构与变压器线圈相同。
空心电抗器的特点是直径大、高度低，而且由于没有铁心柱，对地电容小，线圈内串联电容较大，因此冲击电压的初始电位分布良好，即使采用连续式线圈也是十分安全的。
空心式电抗器的紧固方式一般有两种：一是采用水泥浇铸，故又称为水泥电抗器；另一种是采用环氧树脂板夹固或采用环氧树脂浇铸。
电抗器的基本结构电抗器（Reactors）是一种用来调节电力系统中电流和电压的电气设备。
它由线圈和铁芯组成，能够调节电能的频率、电流和功率因数。
电抗器的基本结构主要包括线圈、铁芯以及外壳。
1.线圈：电抗器的线圈是由绝缘电导材料制成的，通常采用铜导线绕制。
线圈的绕组数目和排列方式决定了电抗器的容抗值，可根据需求调整。
线圈的绕制结构要求紧凑，以减小直流电阻和自感电抗的损耗。
2.铁芯：电抗器的铁芯通常由硅钢片或铁氧体制成。
铁芯的主要作用是增强电感作用，从而产生电感电抗。
通过选择合适的铁芯材料和设计合理的结构，可以降低铁芯损耗、谐波损耗和激励电流。
3.外壳：电抗器的外壳通常由金属材料制成，如钢板或铝合金。
外壳的主要作用是起到支撑和保护线圈和铁芯的作用，同时也能够防止外界杂散磁场对电抗器造成的干扰。
在实际应用中，电抗器的结构还可能包括一些辅助设备，以提高电抗器的性能和可靠性。
常见的辅助设备有：1.温度探测器：为了保护电抗器免受过热损坏，通常会在电抗器内部或外部安装温度探测器，用于监测电抗器的温度。
当温度超过设定值时，温度探测器将发出告警信号，以防止电抗器过热。
2.扇冷系统：对于功率较大的电抗器，通常需要安装扇冷系统以保持合适的工作温度。
扇冷系统能够通过强制对流来冷却电抗器，以提高散热效果。
3.避雷器：在电力系统中，由于雷电等原因，会产生过电压冲击。
为了保护电抗器免受过电压的损害，通常会在电抗器的输入、输出端安装避雷器，以抑制和分散过电压。
4.接地装置：为了提供安全的工作环境和排除故障电流，电抗器需要接地装置。
地线用于将电抗器的基准电势与地势相连，以防止由于绝缘故障或其他原因引起的电势差。
总之，电抗器的基本结构包括线圈、铁芯和外壳。
它们的设计和选择需要根据具体的电力系统要求和应用场合来确定。
通过合理的电抗器设计和加工制造技术，可以提高电抗器的效率和稳定性，从而实现对电力系统的电流和电压进行精确控制。

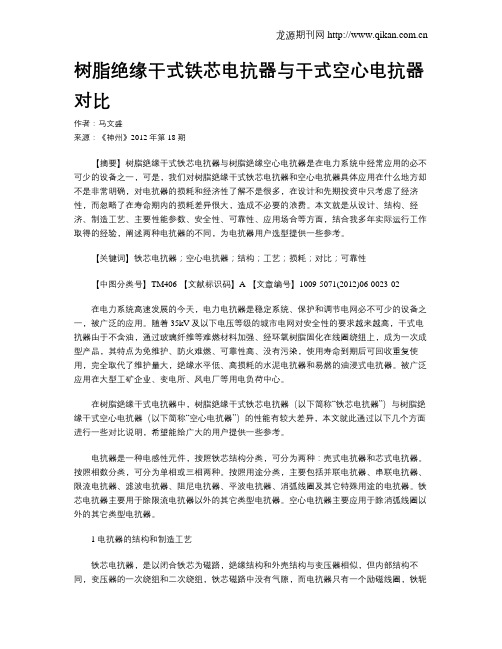

树脂绝缘干式铁芯电抗器与干式空心电抗器对比作者：马文盛来源：《神州》2012年第18期【摘要】树脂绝缘干式铁芯电抗器与树脂绝缘空心电抗器是在电力系统中经常应用的必不可少的设备之一，可是，我们对树脂绝缘干式铁芯电抗器和空心电抗器具体应用在什么地方却不是非常明确，对电抗器的损耗和经济性了解不是很多，在设计和先期投资中只考虑了经济性，而忽略了在寿命期内的损耗差异很大，造成不必要的浪费。
本文就是从设计、结构、经济、制造工艺、主要性能参数、安全性、可靠性、应用场合等方面，结合我多年实际运行工作取得的经验，阐述两种电抗器的不同，为电抗器用户选型提供一些参考。
【关键词】铁芯电抗器；空心电抗器；结构；工艺；损耗；对比；可靠性【中图分类号】TM406 【文献标识码】A 【文章编号】1009-5071(2012)06-0023-02在电力系统高速发展的今天，电力电抗器是稳定系统、保护和调节电网必不可少的设备之一，被广泛的应用。
随着35kV及以下电压等级的城市电网对安全性的要求越来越高，干式电抗器由于不含油，通过玻璃纤维等难燃材料加强、经环氧树脂固化在线圈绕组上，成为一次成型产品，其特点为免维护、防火难燃、可靠性高、没有污染，使用寿命到期后可回收重复使用，完全取代了维护量大，绝缘水平低、高损耗的水泥电抗器和易燃的油浸式电抗器。
被广泛应用在大型工矿企业、变电所、风电厂等用电负荷中心。
在树脂绝缘干式电抗器中，树脂绝缘干式铁芯电抗器（以下简称“铁芯电抗器”）与树脂绝缘干式空心电抗器（以下简称“空心电抗器”）的性能有较大差异，本文就此通过以下几个方面进行一些对比说明，希望能给广大的用户提供一些参考。
电抗器是一种电感性元件，按照铁芯结构分类，可分为两种：壳式电抗器和芯式电抗器。
按照相数分类，可分为单相或三相两种。
按照用途分类，主要包括并联电抗器、串联电抗器、限流电抗器、滤波电抗器、阻尼电抗器、平波电抗器、消弧线圈及其它特殊用途的电抗器。
电抗器的基本结构一、铁心式电抗器的结构铁心式电抗器的结构与变压器的结构相似，但只有一个线圈——激磁线圈；其铁心由若干个铁心饼叠置而成，铁心饼之间用绝缘板（或纸板、酚醛纸板、环氧玻璃布板）隔开，形成间隙；其铁轭结构与变压器相同，铁心饼与铁轭由压缩装置通过螺杆拉紧，形成一个整体，铁轭和所有的铁心饼均应接地。
铁心结构，铁心饼由硅钢片叠成，叠片方式有以下几种：（a）单相电抗器铁心；（b）三相电抗器铁心（1）平行叠片其叠片方式，与一般变压器相同，每片中间冲孔，用螺杆、压板夹紧成整体，适用于较小容量的电抗器。
（2）渐开线状叠片其叠片方式，与渐开线变压器的叠片方式相同，中间形成一个内孔，外圆与内孔直径之比约为4:1至5:1，适用于中等容量的电抗器。
（3）辐射状叠片其叠片方式，硅钢片由中心孔向外辐射排列，适用于大容量电抗器。
（a）平行叠片；（b）渐开线状叠片；（c）辐射状叠片在平行叠片铁心中，由于气隙附近的边缘效应，使铁心中向外扩散的磁通的一部分在进入相邻的铁心饼叠片时，与硅钢片平面垂直，这样会引起很大的涡流损耗，可能形成严重的局部过热，故只有小容量电抗器才采用这种叠片方式。
在辐射形铁心中，其向外扩散的磁通在进入相邻的铁心饼叠片时，与硅钢片平面平行，因而涡流损耗减少，故大容量电抗器采用这种叠片方式。
铁心式电抗器的铁轭结构与变压器相似，一般都是平行叠片，中小型电抗器经常将两端的铁心柱与铁轭叠片交错地叠在一起，为压紧方便，铁轭截面总是做成矩形或丁形。
二、空心式电抗嚣的结构空心式电抗器就是一个电感线圈，其结构与变压器线圈相同。
空心电抗器的特点是直径大、高度低，而且由于没有铁心柱，对地电容小，线圈内串联电容较大，因此冲击电压的初始电位分布良好，即使采用连续式线圈也是十分安全的。
空心式电抗器的紧固方式一般有两种：一是采用水泥浇铸，故又称为水泥电抗器；另一种是采用环氧树脂板夹固或采用环氧树脂浇铸。
空心电抗器都做成单相。
组成三相电抗器组时，有三种排列方式。

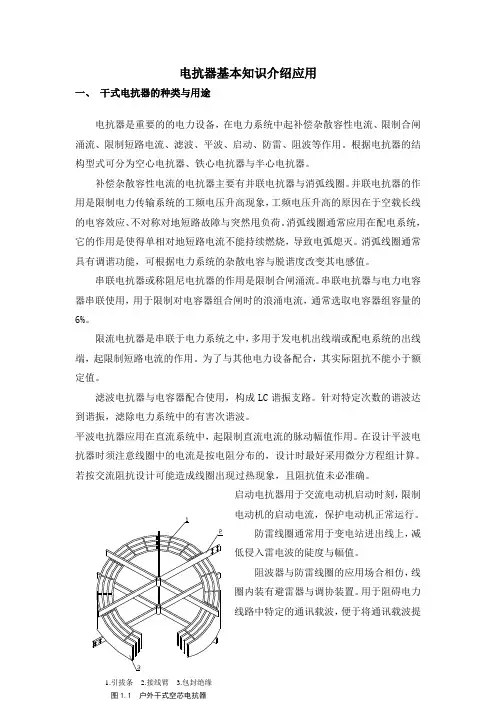

电抗器基本知识介绍应用一、干式电抗器的种类与用途电抗器是重要的的电力设备，在电力系统中起补偿杂散容性电流、限制合闸涌流、限制短路电流、滤波、平波、启动、防雷、阻波等作用。
根据电抗器的结构型式可分为空心电抗器、铁心电抗器与半心电抗器。
补偿杂散容性电流的电抗器主要有并联电抗器与消弧线圈。
并联电抗器的作用是限制电力传输系统的工频电压升高现象，工频电压升高的原因在于空载长线的电容效应、不对称对地短路故障与突然甩负荷。
消弧线圈通常应用在配电系统，它的作用是使得单相对地短路电流不能持续燃烧，导致电弧熄灭。
消弧线圈通常具有调谐功能，可根据电力系统的杂散电容与脱谐度改变其电感值。
串联电抗器或称阻尼电抗器的作用是限制合闸涌流。
串联电抗器与电力电容器串联使用，用于限制对电容器组合闸时的浪涌电流，通常选取电容器组容量的6%。
限流电抗器是串联于电力系统之中，多用于发电机出线端或配电系统的出线端，起限制短路电流的作用。
为了与其他电力设备配合，其实际阻抗不能小于额定值。
滤波电抗器与电容器配合使用，构成LC谐振支路。
针对特定次数的谐波达到谐振，滤除电力系统中的有害次谐波。
平波电抗器应用在直流系统中，起限制直流电流的脉动幅值作用。
在设计平波电抗器时须注意线圈中的电流是按电阻分布的，设计时最好采用微分方程组计算。
若按交流阻抗设计可能造成线圈出现过热现象，且阻抗值未必准确。
启动电抗器用于交流电动机启动时刻，限制防雷线圈通常用于变电站进出线上，减阻波器与防雷线圈的应用场合相仿，线用于阻碍电力便于将通讯载波提取出来，实现电力载波的重要设备。
户外空心干式电抗器是20世纪80年代出现的新一代电抗器产品，如图1.1所示。
它是利用环氧绕包技术将绕组完全密封，导线相互粘接大大的增加了绕组的机械强度。
同时利用新的耐候材料喷吐于包封的表面，使得产品能够满足在户外的苛刻条件下运行。
包封间由撑条形成气道，包封间与包封内绕组多采用并联连接以便满足容量与散热的要求。

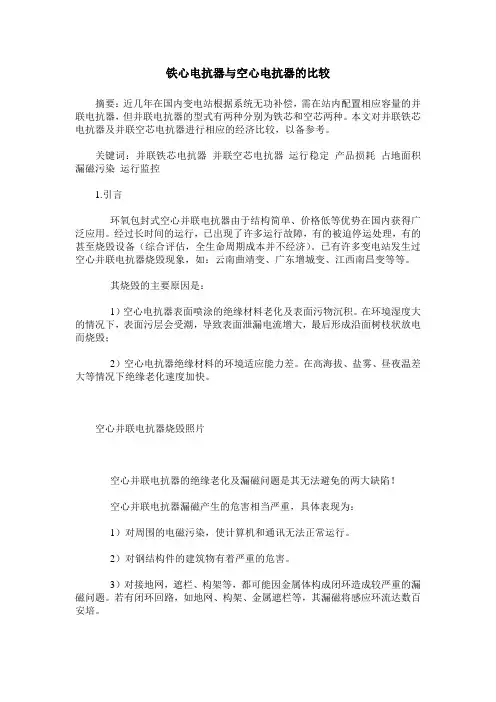

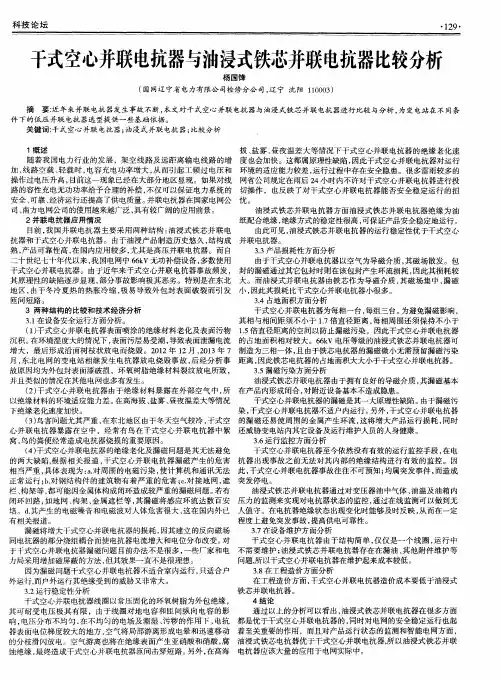

铁心电抗器与空心电抗器的比较摘要：近几年在国内变电站根据系统无功补偿，需在站内配置相应容量的并联电抗器，但并联电抗器的型式有两种分别为铁芯和空芯两种。
本文对并联铁芯电抗器及并联空芯电抗器进行相应的经济比较，以备参考。
关键词：并联铁芯电抗器并联空芯电抗器运行稳定产品损耗占地面积漏磁污染运行监控1.引言环氧包封式空心并联电抗器由于结构简单、价格低等优势在国内获得广泛应用。
经过长时间的运行，已出现了许多运行故障，有的被迫停运处理，有的甚至烧毁设备（综合评估，全生命周期成本并不经济）。
已有许多变电站发生过空心并联电抗器烧毁现象，如：云南曲靖变、广东增城变、江西南昌变等等。
其烧毁的主要原因是：1）空心电抗器表面喷涂的绝缘材料老化及表面污物沉积。
在环境湿度大的情况下，表面污层会受潮，导致表面泄漏电流增大，最后形成沿面树枝状放电而烧毁；2）空心电抗器绝缘材料的环境适应能力差。
在高海拔、盐雾、昼夜温差大等情况下绝缘老化速度加快。
空心并联电抗器烧毁照片空心并联电抗器的绝缘老化及漏磁问题是其无法避免的两大缺陷！空心并联电抗器漏磁产生的危害相当严重，具体表现为：1）对周围的电磁污染，使计算机和通讯无法正常运行。
2）对钢结构件的建筑物有着严重的危害。
3）对接地网，遮栏、构架等，都可能因金属体构成闭环造成较严重的漏磁问题。
若有闭环回路，如地网、构架、金属遮栏等，其漏磁将感应环流达数百安培。
漏磁将增大空心电抗器的损耗，因其建立的反向磁场同电抗器的部分绕组耦合而使电抗器电流增大和电位分布改变。
对于空心电抗器漏磁问题目前办法不是很多，一些厂家和电力局采用增加磁屏蔽的方法，但其效果不是很理想。
因为漏磁问题空心并联电抗器不适合室内运行，只适合户外运行。
而户外运行其绝缘受到的威胁又非常大。
2.与空心电抗器相比较，铁心电抗器在性能方面拥有较大优势。
1）运行稳定性空心电抗器线圈以常压固化的环氧树脂为外包绝缘，其可耐受电压极其有限，由于线圈对地电容和匝间纵向电容的影响，电压分布不均匀。

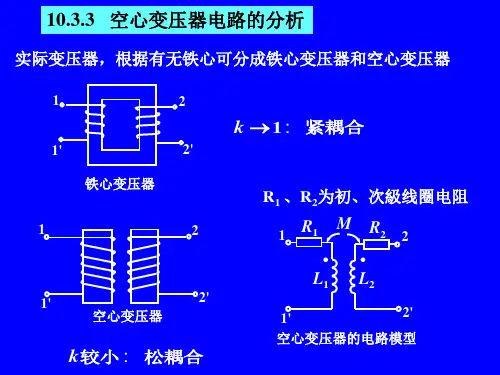

铁心电抗器和空心电抗器的比较
一、铁心电抗器和空心电抗器的比较
1、电抗
铁心式电抗器上的主磁路由磁导率高的铁磁材料构成，因此对于相同的线圈，铁心式电抗器的电抗值比空心大。
当磁密较高时，铁心会饱和，而导致铁心电抗值变小。
空心电抗器的电抗值总保持为常数。
2、冲击电压的初始点位分布
空心电抗器没有铁心柱，对地电容小，线圈内串联电容大，因而其冲击电压的初始电压好，而铁心式电抗器由于有铁心柱，对地电容较大，其初始分布特性比空心式差。
3、噪声和振动
在铁心式电抗器中，由于铁心饼的磁致伸缩和铁心饼间的吸引力而产生较大的噪声和振动，而空心式电抗器没有铁心饼，故噪声和振动相对较小。
4、电感调节
空心电抗器电感调节较铁芯电抗器方便的多，且调节范围大。
空芯电感铁芯电感的差异在哪里？音箱用的分频器，有空芯电感与铁芯电感两种，请问其中的差异在哪里？何者为佳？沈阳铁西区兴华北街肖明先简单介绍一下电感。
电感元件是以绝缘漆包线绕成的线圈，它对交流电呈现一定的阻抗作用，频率越高，阻抗就越大，如果通过的是直流电，则阻抗为零，此时电感仅相当于一段绕圈的导线。
有一个公式可以计算阻抗：Z=2πfL，其中Z 为电感的交流阻抗，单位是欧姆（Ω），f为交流电的频率，L是电感元件的电感量，单位为亨利（H）。
电感线圈的主要参数就是它的电感量，电感量和线圈的结构有关，线圈的圈数、直径还有长度，都会影响到电感量的大小。
此外，线圈中心有无导磁介质也对电感量有很大影响，铁芯电感的电感量比空芯电感要大得多。
这里的铁芯是个广义的概念，可以是硅钢片、坡莫合金等金属介质，也可以是铁氧体这类非金属介质，它们均为良好的导磁材料。
分频器使用的电感，电感量一般从零点几毫亨（mH，1mH=1/1000H）到十几毫亨，用空芯电感和铁芯电感均可。
空芯电感最大的优点是线性好，即电感量很稳定，频率-阻抗曲线呈线性变化，是Hi-Fi音箱分频器的首选。
空芯电感用于分频器的中、高频通道很适合，因为电感量不大，能做到体积小、重量轻，而且还节约漆包线，成本较低；低频通道的电感量大，尤其分频频率取得较低时更是如此。
如果用空芯线圈，就需要绕比较多的圈数，耗用更多漆包铜线，不仅使体积重量增加、成本提高以外，更主要是增加了线圈的导线总长度，于是直流电阻增加。
这个直流电阻除了要损耗音箱的输入功率，而且还会降低放大器-音箱系统的阻尼系数，对低频控制有不利影响。
要尽量减小电感线圈的直流电阻，势必使用粗线来绕制，这样一来，电感的体积、重量变得更大，成本也更高。
如果低频通道使用铁芯电感，就能大大减少线圈圈数，体积、重量、成本等问题迎刃而解，还易于将线圈的直流电阻控制在一个合理的大小以内。
不过，铁芯电感也有缺点，它的线性不及空芯电感，有可能造成信号失真。
1、概述：电抗器作为电力系统中必不可缺少的基础设备之一。
近年来，在技术进步的推动下有了很大发展。
常用干式电抗器分为铁芯和空芯的两种空芯电抗器与铁芯电抗器相比，主要优点：一是线性好，20倍以上额定电流其外特性仍能保持线性。
二是噪声低，一般在40db以下。
价格便宜。
但是，空芯电抗器普遍存在的问题是：1.1．磁场影响范围较大。
对于靠近电抗器附近安放的计算机、控制仪器、计量仪表的系统干扰很大，甚至在某些场合导致不能正常工作。
1.2．由于空芯电抗器在运行中周围存在能量很大的低频电磁场，造成电磁污染。
1. 3．损耗较大。
在同等条件下，空芯电抗器比铁芯电抗器损耗高出50%以上。
1. 4．占据空间大。
空芯电抗器所占空间为铁芯电抗器的3倍以上。
若将电磁场影响范围考虑进去，则占用的场地更大。
1. 5．户外运行的电抗器，表面抗污染能力差。
产品表面容易产生污染性放电现象，在污染严重的地方，需加装防污、防淋、防晒等设施.铁芯电抗器的主要特点1.1节约电能。
与空芯电抗器相比较，可节约电能50%以上。
DL462-92《高压并联电容器用串联电抗器订货技术条件》中明确规定，电抗器单位损耗值（W/Var）铁芯电抗器是空芯电抗器的1/2。
这是电抗器设计制造时必须遵守的标准。
1.2具有适用的线性度。
DL462-92标准中规定，铁芯电抗器在1.8倍额定电流下的电抗值与额定值之差不超过-5%。
1.3无电磁污染。
干式开启式结构的磁场影响范围缩小到器身周围0.1米以内。
加防护罩或油箱后，电抗器无磁场发散。
1.4使用寿命长。
产品绝缘材料耐热等级选用F级，允许运行温度为155度，但设计温升按B级，其温升限值为70度，以达到减少运行中损耗及减缓绝缘材料老化。
20年免维护运行。
1.5运行噪声低。
电抗器额铁采用硅钢片卷制成型，无接缝间隙，无接缝损耗和接缝振动噪声，柱铁选用合理的气隙数量和距离及现代粘接压紧技术，使噪声水平干式结构小于50db。
干式电抗器设计原理及其材料高压电器产品设计包含这多方面的学科的内容，仅就变压器（电抗器）而言，就包含《电路分析》、电磁学、高电压绝缘、电工材料等门内容。
具体到每个产品，我们在设计时还应同时考虑到工艺、材料、成本等问题，它们之间相互依存、相互作用，产品设计时不能只单独来考虑其中一个或两个。
由于水平有限，本次讲座不能具体到产品设计的每个细节，只能就设计过程中必须的一些基本原理和关键工艺和材料给大家做一个简要的介绍。
不需要大家都记住，只要大家知道这些概念，以后在设计或生产服务是能知道他们，并有目的的去寻找有关资料就可以了。
一、基本电磁原理概述电抗器是由于它的电感而被电力系统应用的高压电器。
它属于特种变压器范畴，其区别于一般变压器的方面在于它通常只有一个励磁线圈，在有励磁电流通过时能产生一定电抗。
但是，其在电磁分析原理方面还是同变压器基本一致。
变压器在学科中包含在《电机学》这门课程里，这门课主要分成两部分内容，其一是在静态情况下的能量转换和传递——变压器。
其二是在动态情况下的能量转换——电动机和发电机。
变压器中只有感生电动势，没有动生电动势。
而电动机和发电机中则既有感生电动势又有动生电动势。
场是物质构成的一种基本形态，在自然界中有着各种各样的场，其中与变压器和电抗器有关的场有：1、电场——电气绝缘2、磁场——磁路3、温度场??——损耗和温升4、音场——噪音这些场的存在对各种电器产品的性能和质量产生极大的影响，所以，我们在产品设计时往往是围绕它们在进行的。
只有了解这些场的基本性质才能在电器结构设计中将各种材料合理地组合起来。
一）电场1.1 静电场：通常把不随时间变化的电场称为静电场。
对高压电器产品而言，无论在工频还是在冲击电压时，其各处的电磁场变化均可认为仅比例于外加电压而变化，其电场分布是相似的，完全可以作为静电场来处理。
1.2 电位与电场强度电位是指静电场中在电荷作用下各点所具有的位能，它由库伦定律决定。
