国家电网公司10kV～66kV干式电抗器技术标准(附编制说明)
本标准提出干式电抗器的技术参数和要求，具体参见条款 2，它们是本标准的一部分，规 定了干式电抗器技术参数和要求的基本内容。在提出具体设备技术参数和要求时可根据本标 准，结合本地区实际情况增补相应的内容。 1.9 引用标准
以下为设备设计、制造及试验所应遵循的国家、行业和企业的标准及规范，但不仅限于此： GB10229－88电抗器 GB311.1－1997高压输变电设备的绝缘配合 GB1094.1-1996电力变压器 第 1部分 总则 GB1094.2-1996电力变压器 第 2部分 温升 GB1094.3-2003电力变压器 第 3部分 绝缘水平、绝缘试验和外绝缘空气间隙 GB1094.5-2003电力变压器 第 5部分 承受短路的能力 GB/T1094.10－2003电力变压器 第 10部分 声级测定 GB6450－1986干式电力变压器 GB10228-1997干式电力变压器技术参数和要求 GB/T2900.15-1997电工术语 变压器、、互感器、调压器和电抗器 GB7449-1987电力变压器和电抗器的雷电冲击和操作冲击试验导则 DL462-1992高压并联电容器用串联电抗器订货技术条件 GB50150-1991电气装置安装工程 电气设备交接试验标准 DL/T596-1996电力设备预防性试验规程 国家电网公司电力生产设备评估管理办法 国家电网公司关于加强电力生产技术监督工作意见 国家电网公司预防 110（66）kV~500kV油浸式变压器（电抗器）事故措施 所有螺栓、双头螺栓、螺纹、管螺纹、螺栓头和螺帽均应遵照 ISO及 SI公制标准。
2.4.4.4 额定动稳定电流（峰值）：不小于额定短时电流峰值的 1.8倍。
2.4.4.5 额定频率（限流电抗器和阻尼电抗器）：50Hz。
额定调谐频率（调谐电抗器、滤波电抗器）：滤波回路的谐振频率。
以下为设备设计、制造及试验所应遵循的国家、行业和企业的标准及规范，但不仅限于此： GB10229－88电抗器 GB311.1－1997高压输变电设备的绝缘配合 GB1094.1-1996电力变压器 第 1部分 总则 GB1094.2-1996电力变压器 第 2部分 温升 GB1094.3-2003电力变压器 第 3部分 绝缘水平、绝缘试验和外绝缘空气间隙 GB1094.5-2003电力变压器 第 5部分 承受短路的能力 GB/T1094.10－2003电力变压器 第 10部分 声级测定 GB6450－1986干式电力变压器 GB10228-1997干式电力变压器技术参数和要求 GB/T2900.15-1997电工术语 变压器、、互感器、调压器和电抗器 GB7449-1987电力变压器和电抗器的雷电冲击和操作冲击试验导则 DL462-1992高压并联电容器用串联电抗器订货技术条件 GB50150-1991电气装置安装工程 电气设备交接试验标准 DL/T596-1996电力设备预防性试验规程 国家电网公司电力生产设备评估管理办法 国家电网公司关于加强电力生产技术监督工作意见 国家电网公司预防 110（66）kV~500kV油浸式变压器（电抗器）事故措施 所有螺栓、双头螺栓、螺纹、管螺纹、螺栓头和螺帽均应遵照 ISO及 SI公制标准。
2.4.4.4 额定动稳定电流（峰值）：不小于额定短时电流峰值的 1.8倍。
2.4.4.5 额定频率（限流电抗器和阻尼电抗器）：50Hz。
额定调谐频率（调谐电抗器、滤波电抗器）：滤波回路的谐振频率。
电抗器技术全参数
电抗器技术全参数
适用标准文案
电抗器技术参数
2010-01-27 15:40
额定频次： 50Hz相数：单相或三相
系统额定电压： 6、 10、35kV
额定电抗率，建议优先从以下数值中选用
0.1 ％、 0.3 ％、 0.5 ％、 1％，主要用于限制合闸涌流
4.5 ％、 5％、 6％，用于限制合闸涌流和克制 5 次及以上谐波
12％、 13％，用于限制合闸涌流和克制 3 次及以上谐波
额定端电压：电抗器的额定端电压为配套电容器组额定电压的K倍（K为电抗率）
额定容量：三相电抗器的额定容量为配套电容器组额定容量的K倍（K为电抗率），单相电抗器额定容量为三相额定容量的三分之一
在额定电流下，额定电抗率K≥4.5 ％的电抗器的电抗值的允许误差为0～＋5％； K≤1％的电抗器，其值为 0～＋ 10％
关于三相电抗器或由单相电抗器构成的三相电抗器组，每相电抗值不超出
三相均匀值的± 2％
铁芯电抗器及 K≤1％的空心电抗器能蒙受 25 倍额定电流连续 2s 的作用，而不产生任何热的和机械的损害；
产品特色
采纳专用计算机协助软件设计 ( 自己依据实践设计 ) ，可依据客户要求，迅
速精确确实定产品的构造及参数；
合理的构造设计，冲击电位散布均匀，耐受短路电流能力强
优化选择铁芯磁通密度和导线电流密度，噪音小、消耗低、寿命长、温升
低
铁芯电抗器线圈采纳环氧树脂浇注，拥有很高的动、热稳固性，绝缘强度好，机械强度高、靠谱性高、漏磁少、局放低、体积小，特别合适于搁置于柜内
出色文档。
油浸变(电抗器)技术标准(附编制说明)
GBll604-1989高压电气设备无线电干扰测试方法
GB50150-1991电气装置安装工程电气设备交接试验标准
变压器的负荷能力和冷却装置的控制策略；
运行单位提出的其它重要技术要求等。
设计联络会议结果应有文件记载。
1.
运行单位的工厂监造和检验工作，建立在制造厂对产品全面质量监督的基础上，不减少制造厂对产品的质量责任，监造和检验人员不签署任何质量证明。监造和检验人员有权了解生产过程、查询质量记录和参加各种试验。
附件2：
110(66)kV～500kV油浸式变压器
（电抗器）技术标准
（附编制说明）
国家电网公司
110(66)kV～500kV油浸式变压器（电抗器）技术标准
1
1.1
为适应电网的发展要求，加强变压器（电抗器）技术管理，保证变压器（电抗器）的安全可靠运行，并符合环保和节能的要求，特制定本技术标准。
1.2
本标准是依据国家、行业和国际有关标准、规程和规范，并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备现场运行经验制定。
GB10229-1988电抗器
GB2900.15-1982电工术语变压器互感器调压器电抗器
GB2536-1990变压器油
GB311.1-1997高压输变电设备的绝缘配合
GB7449-1987电力变压器和电抗器的雷电冲击波和操作冲击波试验导则
GB7328-1987电力变压器和电抗器的声级测定
GB7354-1987局部放电测量
自然冷却（ONAN）60％容量，自然油循环风冷（ONAF）80％容量，强油循环风冷（OFAF、ODAF）100％容量；
无自然冷却能力, 强迫油循环风冷或水冷（OFAF、ODAF）100％容量。
GB50150-1991电气装置安装工程电气设备交接试验标准
变压器的负荷能力和冷却装置的控制策略；
运行单位提出的其它重要技术要求等。
设计联络会议结果应有文件记载。
1.
运行单位的工厂监造和检验工作，建立在制造厂对产品全面质量监督的基础上，不减少制造厂对产品的质量责任，监造和检验人员不签署任何质量证明。监造和检验人员有权了解生产过程、查询质量记录和参加各种试验。

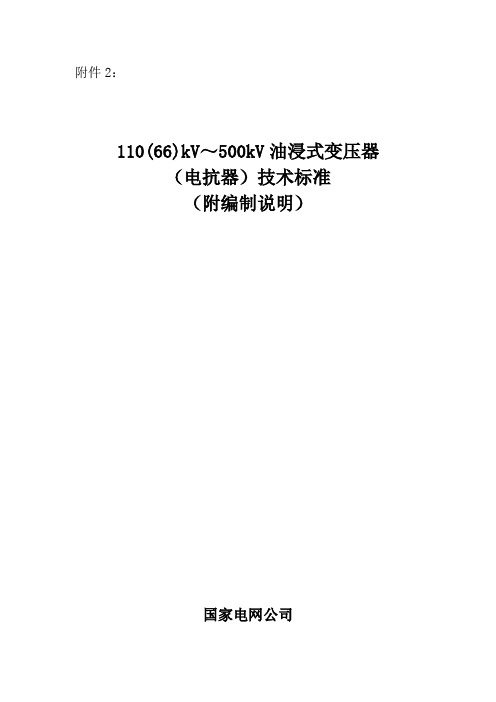

附件2：
110(66)kV～500kV油浸式变压器
（电抗器）技术标准
（附编制说明）
国家电网公司
110(66)kV～500kV油浸式变压器（电抗器）技术标准
1
1.1
为适应电网的发展要求，加强变压器（电抗器）技术管理，保证变压器（电抗器）的安全可靠运行，并符合环保和节能的要求，特制定本技术标准。
1.2
本标准是依据国家、行业和国际有关标准、规程和规范，并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备现场运行经验制定。
GB10229-1988电抗器
GB2900.15-1982电工术语变压器互感器调压器电抗器
GB2536-1990变压器油
GB311.1-1997高压输变电设备的绝缘配合
GB7449-1987电力变压器和电抗器的雷电冲击波和操作冲击波试验导则
GB7328-1987电力变压器和电抗器的声级测定
GB7354-1987局部放电测量
自然冷却（ONAN）60％容量，自然油循环风冷（ONAF）80％容量，强油循环风冷（OFAF、ODAF）100％容量；
无自然冷却能力, 强迫油循环风冷或水冷（OFAF、ODAF）100％容量。
各个国家标准对电抗器电抗值的规定汇总
各个国家标准对电抗器电抗值的规定
一、概述
对于电容器厂来说，采用BL462-1992标准，并串电抗器额定电流下电抗值偏差0~+5%；
二、现状各个标准的规定
1、GB5346-1998 串联电抗器
5.4.2 损耗值的允许偏差不大于+15%。
5.6 电抗值允许偏差
5.6.1 在工频额定电流下电抗值的允许的偏差为0 ∽+10%。
5.6.2 对于油浸式铁心电抗器，在1.8 倍工频额定电流下的电抗值与额定电抗值
之差，不超过-5%。
5.6.3 三相油浸式电抗器每相电流值不超过三相平均值的±4%。
干式空心电抗器
每相电抗值不超过三相平均值的±2%。
2、BL462-1992 高压并联电容器用串联电抗器订货技术条件(电力行业标准)
3、GB10229-1988 电抗器
1）对于并联电抗器
2）对于限流电流器
无规定。
10kV干式空心限流电抗器技术规范
10kV干式空心限流电抗器通用技术规范本规范对应的专用技术规范目录10kV干式空心串联电抗器采购标准技术规范使用说明1. 本采购标准规范分为通用部分、专用部分。
2. 项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3. 项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分的项目单位技术差异表并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：（1）改动通用部分条款及专用部分固化的参数。
（2）项目单位要求值超出标准技术参数值。
（3）需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用部分的修改形成项目单位技术差异表，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4. 对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
5. 技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6. 投标人逐项响应技术规范专用部分中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时，如有偏差除填写技术偏差表外，必要时应提供相应试验报告。
7. 专用技术规范中标准技术参数表中的“标准参数值”栏是标准化参数（对应于正常的使用条件），不允许项目单位和投标人改动。
项目单位不能在表1中对参数做任何修改（包括里面有“项目单位填写”字样）；表1中若有“项目单位填写”项，项目单位应在表7中给出；投标人应在表1中“投标人保证值”一栏逐项填写，且应在表7中填写相应的响应值。
目录1总则 (3)1.1一般规定 (4)1.2投标人应提供的资质文件 (4)1.3投标人应提供的技术文件 (4)1.4标准与规范 (5)2结构及其他要求 (6)2.1结构 (6)2.2铭牌 (6)2.3其他技术要求 (7)2.4电气一次接口 (7)2.4.1安装要求 (7)2.4.2安装示意图 (7)3试验 (8)3.1例行试验 (8)3.2型式试验 (8)3.3特殊试验 (8)3.4现场试验 (8)4技术服务、工厂检验和监造 (8)4.1技术服务 (9)4.2工厂检验和监造 (9)1总则1.1一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

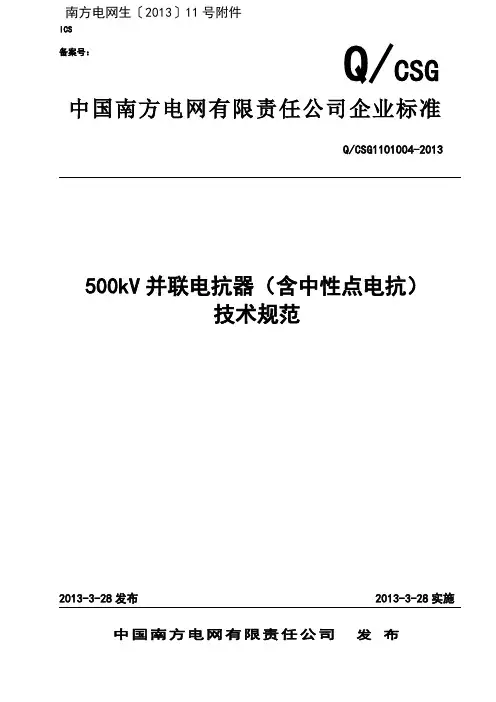

500kV并联电抗器(含中性点电抗)技术规范
中国南方电网有限责任公司企业标准500kV并联电抗器（含中性点电抗）技术规范中国南方电网有限责任公司发布目次前言 (I)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 使用条件 (2)4.1正常使用条件 (2)4.2特殊使用条件 (3)5 技术要求 (4)5.1技术参数 (4)5.2设计与结构要求 (8)6 试验 (18)6.1并联电抗器型式试验及例行试验 (19)6.2中性点电抗器型式试验及例行试验 (20)6.3交接试验 (21)7 监造和运输 (21)7.1监造 (21)7.2运输 (22)前言为规范500kV并联电抗器（含中性点电抗）技术标准和要求，指导南方电网公司范围内电抗器从设计采购到退役报废的全生命周期管理工作，依据国家和行业的有关标准、规程和规范，特制定本规范。
本规范应与GB/T 23753-2009一起使用，除非本规范另有规定，否则应按GB/T 23753-2009有关条款执行。
本规范由中国南方电网有限责任公司生产技术部提出、归口管理和负责解释。
本规范主编单位：中国南方电网有限责任公司生产技术部。
本规范参编单位：云南电网公司。
本规范主要起草人：王耀龙，陈曦，周海，魏杰，姜虹云，黄星，赵现平，陈宇民，周海滨，黄志伟。
本规范主要审查人：佀蜀明，何朝阳，马辉，林春耀，阳少军。
本规范由中国南方电网有限责任公司标准化委员会批准。
本规范自发布之日起实施。
执行中的问题和意见，请及时反馈至中国南方电网有限责任公司生产技术部。
500kV并联电抗器（含中性点电抗）技术规范1 范围本规范适用于中国南方电网公司范围内500kV电压等级的并联电抗器（含中性点电抗）。
本规范规定了500kV电压等级的并联电抗器（含中性点电抗）的使用条件、技术条件、设计结构、试验、监造和运输等方面的技术要求。
凡本技术规范未规定的（GB/T 23753也未规定），应执行相关设备的国家标准、行业标准或IEC标准，如果标准之间存在差异，应按上述标准条文中最严格的条款执行。

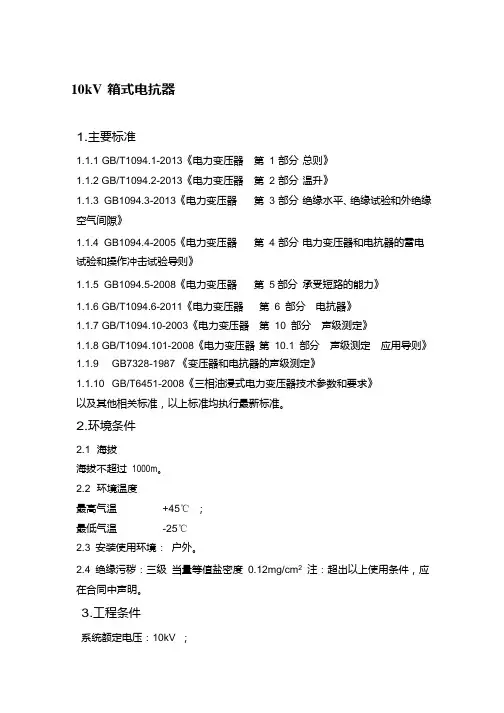

10kV 箱式电抗器技术规格书
10kV 箱式电抗器1.主要标准1.1.1 GB/T1094.1-2013《电力变压器第1 部分总则》1.1.2 GB/T1094.2-2013《电力变压器第2 部分温升》1.1.3 GB1094.3-2013《电力变压器第3 部分绝缘水平、绝缘试验和外绝缘空气间隙》1.1.4 GB1094.4-2005《电力变压器第4 部分电力变压器和电抗器的雷电试验和操作冲击试验导则》1.1.5 GB1094.5-2008《电力变压器第5 部分承受短路的能力》1.1.6 GB/T1094.6-2011《电力变压器第6 部分电抗器》1.1.7 GB/T1094.10-2003《电力变压器第10 部分声级测定》1.1.8 GB/T1094.101-2008《电力变压器第10.1 部分声级测定应用导则》1.1.9 GB7328-1987 《变压器和电抗器的声级测定》1.1.10 GB/T6451-2008《三相油浸式电力变压器技术参数和要求》以及其他相关标准，以上标准均执行最新标准。
2.环境条件2.1 海拔海拔不超过1000m。
2.2 环境温度最高气温+45℃；最低气温-25℃2.3 安装使用环境：户外。
2.4 绝缘污秽：三级当量等值盐密度0.12mg/cm2注：超出以上使用条件，应在合同中声明。
3.工程条件系统额定电压：10kV ；系统最高电压：12kV ；冷却方式：ONAN 。
4、主要技术参数及性能指标4.1 型号及主要参数4.1.1 型号：BKS-108/10电抗器4.1.2 主要参数容量：108kVar（10kV）。
工作方式：连续工作。
额定电压：10 kV。
额定电流：6.351A。
额定电抗：909.1Ω。
额定电感：2.894H。
相数：三相。
电源频率：50Hz。
连接组标号：Y。
最高工作电压：12 kV。
4.2 性能指标4.2.1 爬电比距套管绝缘爬电比距3.1cm/kV(按最高线电压计算,对地)。
4.2.2 电抗值的允许偏差：电抗器电抗值的允许偏差为±5%；每相电抗值与三个相电抗平均值间的偏差不应超过±2%。
电抗器 iec标准
电抗器 iec标准电抗器IEC标准。
电抗器是一种用于电力系统中的无源电气设备，其作用是在电力系统中提供无功功率补偿和稳定电压的功能。
在国际上，电抗器的设计和制造需要符合一定的标准，其中IEC标准是最为常见和广泛接受的国际标准之一。
首先，IEC标准对电抗器的分类和命名进行了明确的规定。
根据IEC标准，电抗器可以分为固定电抗器和可调电抗器两大类。
固定电抗器包括固定电感器和固定电容器，而可调电抗器则包括可调电感器和可调电容器。
此外，IEC标准还对电抗器的额定参数、工作条件、安全要求等方面做出了详细的规定，确保了电抗器在设计和制造过程中的安全可靠性。
其次，IEC标准对电抗器的性能测试和试验方法进行了规范。
根据IEC标准，电抗器在出厂前需要进行一系列的性能测试，包括电气参数测试、绝缘测试、温升试验等。
这些测试可以有效地评估电抗器的性能和可靠性，确保其在实际运行中能够稳定可靠地工作。
同时，IEC标准还规定了电抗器在运行过程中的监测和检测方法，以及对电抗器进行定期维护和检修的要求，保证了电抗器的长期稳定运行。
此外，IEC标准还对电抗器的设计和制造过程进行了严格的规范。
根据IEC标准，电抗器的设计和制造需要符合一系列的技术要求和工艺规定，包括材料选用、结构设计、制造工艺等方面。
这些规定可以有效地提高电抗器的品质和可靠性，确保其在实际运行中能够稳定可靠地工作。
总的来说，IEC标准对电抗器的设计、制造、测试和运行过程进行了全面的规范，确保了电抗器在电力系统中的安全可靠运行。
作为电力系统中重要的无源电气设备，电抗器的质量和可靠性直接影响着电力系统的稳定运行，因此遵循IEC标准对电抗器进行设计和制造具有重要的意义。
在未来的发展中，我们需要进一步加强对IEC标准的理解和应用，不断提高电抗器的设计制造水平，为电力系统的安全稳定运行提供更加可靠的保障。
10kV限流电抗器技术规范书
10kV限流电抗器技术规范书工程名称：广西电网公司2007年8月目录1．总则2．使用环境条件3．技术要求4．技术参数5．供货范围6．供方在投标时提供的资料7．技术资料和图纸交付进度8．技术服务与设计与联络1.总则1.1本技术规范书适用于10kV限流电抗器，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异（表）”为标题的专门章节加以详细描述。
本规范书的条款，除了用“宜”字表述的条款外，一律不接受低于本技术规范条款的差异。
不允许直接修改本技术规范书的条款而作为供方对本技术规范书的应答。
1.4本设备技术规范书和供方在投标时提出的“对规范书的意见和与规范书的差异（表）”经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下：GB10229-1988 电抗器GB 1094.1-1996 电力变压器第1部分总则GB 1094.2-1996 电力变压器第2部分温升GB 1094.3-2003 电力变压器第3部分绝缘水平和绝缘试验GB 1094.5-2003 电力变压器第5部分承受短路的能力GB 311.1-1997 高压输变电设备的绝缘配合GB/T 16927.1～2-1997 高电压试验技术GB/T 4109-1999 高压套管技术条件GB 7328-1987 变压器和电抗器的声级测定GB 7354-2003 局部放电测量GB 50150-2006 电气装置安装工程电气设备交接试验标准DL/T 620-1997 交流电气装置的过电压保护和绝缘配合DL/T 596-1996 电力设备预防性试验规程GB 8923-1988 涂装前钢材表面锈蚀等级和除锈等级ISO 12944-1998 色漆和清漆－防护涂料体系对钢结构的防腐蚀保护Q/GXD 126.01-2006 电力设备交接和预防性试验规程（广西电网公司企业标准）上述标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。

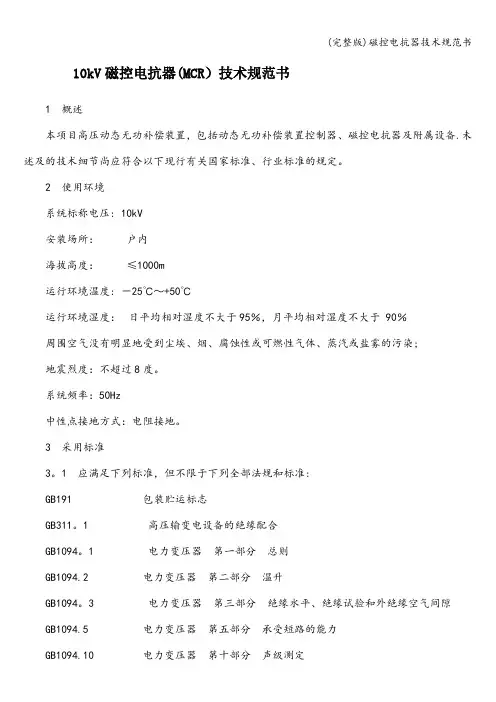

(完整版)磁控电抗器技术规范书
10kV磁控电抗器(MCR）技术规范书1 概述本项目高压动态无功补偿装置，包括动态无功补偿装置控制器、磁控电抗器及附属设备.未述及的技术细节尚应符合以下现行有关国家标准、行业标准的规定。
2 使用环境系统标称电压: 10kV安装场所：户内海拔高度：≤1000m运行环境温度: －25℃～+50℃运行环境湿度：日平均相对湿度不大于95％，月平均相对湿度不大于 90％周围空气没有明显地受到尘埃、烟、腐蚀性或可燃性气体、蒸汽或盐雾的污染;地震烈度：不超过8度。
系统频率：50Hz中性点接地方式：电阻接地。
3 采用标准3。
1 应满足下列标准，但不限于下列全部法规和标准:GB191 包装贮运标志GB311。
1 高压输变电设备的绝缘配合GB1094。
1 电力变压器第一部分总则GB1094.2 电力变压器第二部分温升GB1094。
3 电力变压器第三部分绝缘水平、绝缘试验和外绝缘空气间隙GB1094.5 电力变压器第五部分承受短路的能力GB1094.10 电力变压器第十部分声级测定GB1094。
11 电力变压器第十一部分干式变压器GB/T2900.15 电工名词术语变压器、互感器、调压器和电抗器GB/T3837 变压器类产品型号编制办法GB/T4109 高压套管技术条件GB4208 外壳防护等级GB/T5582 高压电力设备外绝缘污秽等级GB5273 变压器、高压电器和套管的接线端子GB6450 干式电力变压器GB7328 变压器和电抗器的声级测定GB7354 局部放电测量GB7449 电力变压器和电抗器的雷电冲击和操作冲击试验导则GB/T10228 干式电力变压器技术参数和要求GB10229 电抗器GB10237 电力变压器绝缘水平和绝缘试验外绝缘的空气间隙GB/T11021 电气绝缘的耐热性评定和分级GB11022 高压开关设备和控制设备标准的共用技术要求GB/T13540 抗地震性能试验GB/T16927。
1 高电压试验技术第一部分：一般试验要求GB/T17467 高压/低压预装式变电站GB50150 电气装置安装工程电气设备交接试验标准GB73286 变压器和电抗器的声级测定DL/T462 高压并联电容器用串联电抗器定货技术条件DL/T537 高压/低压预装箱式变电站选用导则DL/T572 电力变压器运行规程DL/T596 电力设备预防性试验规程DL/T620 交流电气装置的过电压保护和绝缘配合DL/T621 交流电气装置的接地DL/T672 变电所电压无功调节控制装置订货技术条件国家电网公司输变电设备技术管理规范《10kV~66kV 干式电抗器技术标准》3.2 本装置向电网输出的各次谐波和总谐波含量应满足国家规范的要求，并与国标要求进行对比。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附件11：10kV～66kV干式电抗器技术标准（附编制说明）国家电网公司目录1. 总则...................................... 错误!未定义书签。
目的··················错误!未定义书签。
依据··················错误!未定义书签。
内容··················错误!未定义书签。
适用范围················错误!未定义书签。
干式电抗器安全可靠性要求········错误!未定义书签。
电抗器的型式··············错误!未定义书签。
选型原则················错误!未定义书签。
关于干式电抗器技术参数和要求的说明···错误!未定义书签。
引用标准················错误!未定义书签。
使用条件················错误!未定义书签。
2. 干式电抗器技术参数和要求................. 错误!未定义书签。
基本要求················错误!未定义书签。
. 引用标准················错误!未定义书签。
. 使用条件················错误!未定义书签。
. 技术要求················错误!未定义书签。
. 工厂监造和检验·············错误!未定义书签。
试验··················错误!未定义书签。
. 制造厂应提供的资料···········错误!未定义书签。
备品备件················错误!未定义书签。
专用工具和仪器仪表···········错误!未定义书签。
包装、运输和保管要求··········错误!未定义书签。
技术服务················错误!未定义书签。
干式电抗器性能评价指标·········错误!未定义书签。
10～66kV干式电抗器技术标准编制说明........... 错误!未定义书签。
10～66kV干式电抗器技术标准1.总则1.1目的为适应电网的发展要求，加强干式电抗器技术管理，保证干式电抗器的安全、可靠、稳定运行，特制定本技术标准。
1.2依据本标准是依据国家、行业和国际有关标准、规程和规范，并结合近年来国家电网公司输变电设备评估报告、生产运行情况分析以及设备现场运行经验制定。
1.3内容本标准对10kV～66kV干式电抗器的设计选型（运行选用）、订货、监造、出厂验收、包装运输、现场安装和现场验收等环节提出了具体的技术要求。
适用范围本标准适用于国家电网公司系统的10kV～66kV干式电抗器,包括并联电抗器和串联电抗器（含并联补偿电抗器、调谐电抗器或滤波电抗器、阻尼电抗器、限流电抗器、分裂电抗器）。
1.5干式电抗器安全可靠性要求10kV～66kV干式电抗器应优先采用设计制造经验成熟、结构简单、经受过运行考验的干式电抗器。
1.6电抗器的型式按电抗器有无铁芯分为三类：空心电抗器：由包封绕组构成、不带任何铁芯的电抗器。
铁芯电抗器：由绕组和自成闭环的铁芯（含小气隙）构成的电抗器。
半芯电抗器：在空心电抗器的空心处放入导磁体芯柱的电抗器。
按电抗器接入电网方式分为两大类：并联电抗器：主要用于补偿电网中的电容性电流等。
串联电抗器：主要用于限制系统的短路电流、涌流及抑制谐波等，包括限流电抗器、阻尼电抗器、调谐电抗器或滤波电抗器等。
按相数分类：分为单相电抗器和三相电抗器。
1.7选型原则电抗器选型时，应根据安装地点的条件、污秽等级等情况确定选用的型式。
户内型电抗器不能用于户外。
在安装地点场地较小时，可考虑一般情况下铁芯电抗器的尺寸小于半芯电抗器的、半芯电抗器的小于空心电抗器的。
在需要防磁场干扰的场所，可考虑铁芯电抗器的漏磁较小。
在需要防噪音的场所，可考虑一般情况下空心电抗器、半芯电抗器的噪音小于铁芯电抗器的。
关于干式电抗器技术参数和要求的说明本标准提出干式电抗器的技术参数和要求，具体参见条款2，它们是本标准的一部分，规定了干式电抗器技术参数和要求的基本内容。
在提出具体设备技术参数和要求时可根据本标准，结合本地区实际情况增补相应的内容。
引用标准以下为设备设计、制造及试验所应遵循的国家、行业和企业的标准及规范，但不仅限于此：GB10229－88 电抗器－1997高压输变电设备的绝缘配合电力变压器第1部分总则电力变压器第2部分温升电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙电力变压器第5部分承受短路的能力GB/－2003电力变压器第10部分声级测定GB6450－1986干式电力变压器GB 10228-1997 干式电力变压器技术参数和要求GB/T 电工术语变压器、、互感器、调压器和电抗器GB7449-1987 电力变压器和电抗器的雷电冲击和操作冲击试验导则DL462-1992 高压并联电容器用串联电抗器订货技术条件GB50150-1991 电气装置安装工程电气设备交接试验标准DL/T 596-1996 电力设备预防性试验规程国家电网公司电力生产设备评估管理办法（生产输电[2003]95号）国家电网公司关于加强电力生产技术监督工作意见（生产输电[2003]29号）国家电网公司预防110（66）kV~500kV油浸式变压器（电抗器）事故措施（国家电网生[2004]641号）所有螺栓、双头螺栓、螺纹、管螺纹、螺栓头和螺帽均应遵照ISO 及SI公制标准。
使用条件以下列出了设备的正常使用条件，如需要满足规定的正常使用条件之外的特殊使用条件，应在订货时说明。
海拔高度：不超过1000m最大风速：35m/s(离地面10m高10分钟平均风速)最高月平均相对湿度：90%(25℃)环境温度：最高环境温度：+40℃最低环境温度：－25℃最大日温差：25K日照强度：cm2(风速s)降雨量：年最大降雨量2400 mm；日最大降雨量200mm 覆冰厚度：20mm耐地震能力：地震烈度9度地区：地面水平加速度地面垂直加速度地震烈度8度地区：地面水平加速度地面垂直加速度地震烈度7度地区：地面水平加速度地面垂直加速度试验的地震波为正弦波，持续时间三个周波，安全系数。
污秽等级：按安装地点的污秽等级并留有一定的裕度，一般选用高一等级。
安装位置：户内或户外安装场所无严重影响绝缘的气体、蒸汽、灰尘及其他爆炸性、导电性和腐蚀性介质；户内安装的应有足够的通风，一般每kW损耗应有不小于minm的空气通风。
23特殊使用条件a. 运行环境温度超过+40℃时，则线圈的允许温升应按下述情况分别降低：当在+40℃至+45℃（含+45℃）时，应降低5K；当在+45℃至+50℃（含+50℃）时，应降低10K；当高于+50℃时，应由制造厂与用户协商确定。
b.运行地点海拔超过1000m时，超出的部分以每500m为一级，温升按%减少，额定工频耐受电压一级增加%。
2.干式电抗器技术参数和要求基本要求干式电抗器应通过本标准提出的全部型式试验项目，并具有相应电压等级和结构的三台（组）、三年以上的良好运行经验。
