专题训练[特殊方法测电阻]▶类型一伏阻法测电阻方法诠释:在测量电阻过程中缺少电流表时,无法直接测量通过待测电阻R x的电流,因此要将待测电阻R x与已知阻值的电阻R0连接成串联电路,利用电压表分别测出R0、R x两端的电压U0、U x,然后利用串联电路的电流规律间接测量出通过R x的电流I x=I0=U0R0,最后利用R x=U xI x =U x UR0=U x R0U0求出待测电阻R x的阻值。
1.用电压表和已知阻值的电阻测定值电阻R x的阻值,在测量时,如图图ZT6-1所示,将待测电阻与已知阻值的电阻串联,用电压表V1测出已知阻值的电阻R0两端的电压U1,用电压表V2测出R x两端的电压U2,则通过R0的电流I=,R x=。
图ZT6-12.利用如图图ZT6-2所示的电路可测量未知电阻R x的阻值,其中R为已知电阻。
图ZT6-2(1)①闭合开关S1、S2,记下电压表的示数U1;②闭合开关S1、断开S2,记下电压表的示数U2;③R x=(表达式用测量量与已知量表示)。
(2)实验中,若由于某个元件出现故障(短路或开路),导致电压表的示数U1=U2=6 V,则该元件及故障可能是。
3.某同学在没有电流表的情况下,利用电压表和已知阻值的定值电阻R0,测量未知电阻R x的阻值,图ZT6-3中不能测出R x阻值的电路图是。
图ZT6-34.利用如图图ZT6-4所示的电路测定未知电阻R x的阻值,电路中电源电压未知,电压表的量程可根据需要任意选用,滑动变阻器最大阻值为R0。
图ZT6-4(1)实验步骤如图下:A.根据电路图正确连接实物,检查无误后,闭合开关S;B.把滑动变阻器的滑片移动到a端,读出电压表的示数U a;C. ;D.整理实验器材。
(2)利用所测量的物理量可知,电源电压为。
(3)利用所测量的物理量和已知量R0推导出R x的表达式为R x=。
5.[2020·日照]丽丽为了较精确地测出待测电阻R x的阻值,根据老师提供的下列实验器材,设计了如图图ZT6-5甲所示的实物连接电路,老师提供的实验器材:图ZT6-5A.待测定值电阻R x:阻值在45~50 Ω之间;B.定值电阻R0:阻值为30 Ω;C.电压表V:量程0~3 V;D.滑动变阻器:规格为“20 Ω 2 A”;E.滑动变阻器:规格为“100 Ω1.5 A”;F.电源:电源电压恒为4.5 V;G.开关及导线若干。
2024年沪科版九年级物理课后练习15.3 “伏安法”测电阻一．填空题（共10小题）1．学习小组利用“伏安法”测未知定值电阻R x 阻值实验中，三次实验测得电阻分别为8.8Ω、9.0Ω、9.2Ω，则记录实验结果为R x = Ω，本实验完成3次测量的好处是 。
2．小明利用如图所示电路测量未知电阻，连接好最后一根导线电流表指针立即偏转，没超量程，则小明在连接电路前 ；实验时，他移动滑动变阻器，多次测量求R x 的目的是为了 。
（第2题图） （第3题图） （第4题图） （第5题图）3．小张用如图所示的电路测量小灯泡的电阻，电流表和电压表选用小量程。
闭合开关前，将滑动变阻器的滑片移到最右端的目的是 。
闭合开关，她发现灯泡不亮，两电表的示数均很小，经过检查，确认电路连接正确，两电表均完好，小张的下一步操作应该是 。
4．小红设计了如图所示的实验电路，测电阻R x 的阻值，图中R 为电阻箱：①开关接a,调节电阻箱和滑动变阻器滑片至适当位置，使电流表示数为I ，记下电阻箱示数R 1；②开关接b,保持滑动变阻器滑片位置不变，调节电阻箱使电流表示数仍为I ，记下电阻箱示数R 2；则R x =（用所测物理量符号表示）；若开关接b 时，滑动变阻器滑片不小心向左移动了少许，测出的待测电阻值将 （选填“偏大”或“偏小”）。
5．有额定电压均为6V 的甲、乙两只灯泡，测得其I-U 特性曲线如图所示。
正常发光时甲灯泡的电阻 （选填“＞”“=”或“＜”）乙灯泡的电阻；若将两灯泡并联在电压为6V 的电路中，则干路电流为 A ；若现将两灯泡串联后接在电源两端，要使其中一个灯泡正常发光，电源电压为 V 。
6．小红用图示电路测量未知定值电阻R X 的阻值，图中R 为电阻箱，S 为单刀双掷开关（可置于“a”或“b”位置），R P 为滑动变阻器。
主要实验操作如下： （1）连接实物，将电阻箱的阻值调至最大； （2）把开关S 接（选填“a”或“b”）位置，调节滑动变阻器的滑片后，读出电流表的示数I ； （3）把开关S 接另一位置，调节 ，使电流表的示数仍为I ； （4）读出 ，即可知道R x 的阻值。
专题训练( 四 ) 特别方法测电阻【专题概述】常见的测电阻的特别方法有伏阻法、安阻法、替代法,其详细的测量方法如下:( 1 )伏阻法测电阻是指用电压表和已知电阻测未知电阻的方法。
如图是伏阻法测电阻的电路图,先把电压表接在已知电阻R的两端,登记此时电压表的示数U1;然后再把电压表接在未知电阻R x的两端,登记此时电压表的示数U2。
依据欧姆定律可得,通过两电阻的电流I1=U1U ,I2=U2U U,由于R和R x串联,所以I1=I2,即U1U=U2U U,R x=U2U1R。
( 2 )安阻法测电阻是指用电流表和已知电阻测未知电阻的方法。
如图是安阻法测电阻的电路图,先把电流表跟已知电阻R串联,测出通过R的电流I1;然后再把电流表跟未知电阻R x串联,测出通过R x的电流I2。
依据欧姆定律算出两电阻两端的电压U1=I1R,U2=I2R x;由于R和R x并联,所以U1=U2,即I1R=I2R x,R x=U1U2R。
( 3 )用替代法测电阻的电路如图所示,图中R是滑动变阻器,R'是电阻箱,R x是待测电阻,S2是单刀双掷开关,G是电流表。
将滑片P调至电路图中滑动变阻器的最下端,将电阻箱R'调至最大值,闭合开关S1,将开关S2拨向位置“1”,调整P的位置,使电流表指向某一合适的刻度I G;再将开关S2拨向位置“2”,保持滑片P位置不变,调整电阻箱R'的阻值使电流表指示的刻度仍为I G,此时电阻箱的阻值为R0,则R x=R0。
类型1 伏阻法测电阻1.小雨想利用如图所示的电路测量未知电阻R x的大小( R0阻值已知 )。
下面是他的试验过程,请你帮他完成试验。
( 1 )试验步骤:①闭合开关S和S2,断开S1,读出此时电压表的示数为U1;②闭合开关S和S1,断开S2,读出此时电压表的示数为U2;;③未知电阻R x的表达式:R x=( U1-U2 )U0U2( 2 )试验后小雨又将开关S2换成了一个电压表,当闭合开关S和S1时,发觉电路中两个电压表的指针偏转角度相同。

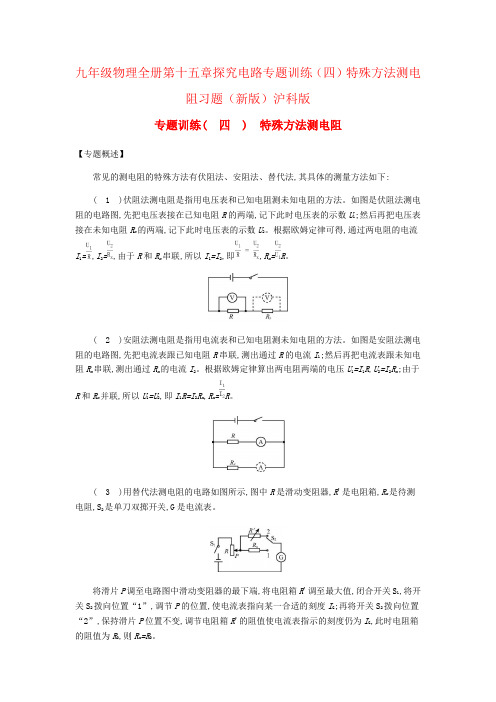

九年级物理全册第十五章探究电路专题训练（四）特殊方法测电阻习题（新版）沪科版专题训练( 四 ) 特殊方法测电阻【专题概述】常见的测电阻的特殊方法有伏阻法、安阻法、替代法,其具体的测量方法如下:( 1 )伏阻法测电阻是指用电压表和已知电阻测未知电阻的方法。
如图是伏阻法测电阻的电路图,先把电压表接在已知电阻R的两端,记下此时电压表的示数U1;然后再把电压表接在未知电阻R x的两端,记下此时电压表的示数U2。
根据欧姆定律可得,通过两电阻的电流I1=,I2=,由于R和R x串联,所以I1=I2,即,R x=R。
( 2 )安阻法测电阻是指用电流表和已知电阻测未知电阻的方法。
如图是安阻法测电阻的电路图,先把电流表跟已知电阻R串联,测出通过R的电流I1;然后再把电流表跟未知电阻R x串联,测出通过R x的电流I2。
根据欧姆定律算出两电阻两端的电压U1=I1R,U2=I2R x;由于R和R x并联,所以U1=U2,即I1R=I2R x,R x=R。
( 3 )用替代法测电阻的电路如图所示,图中R是滑动变阻器,R'是电阻箱,R x是待测电阻,S2是单刀双掷开关,G是电流表。
将滑片P调至电路图中滑动变阻器的最下端,将电阻箱R'调至最大值,闭合开关S1,将开关S2拨向位置“1”,调节P的位置,使电流表指向某一合适的刻度I G;再将开关S2拨向位置“2”,保持滑片P位置不变,调节电阻箱R'的阻值使电流表指示的刻度仍为I G,此时电阻箱的阻值为R0,则R x=R0。
类型1 伏阻法测电阻1.小雨想利用如图所示的电路测量未知电阻R x的大小( R0阻值已知 )。
下面是他的实验过程,请你帮他完成实验。
( 1 )实验步骤:①闭合开关S和S2,断开S1,读出此时电压表的示数为U1;②闭合开关S和S1,断开S2,读出此时电压表的示数为U2;③未知电阻R x的表达式:R x=;( 2 )实验后小雨又将开关S2换成了一个电压表,当闭合开关S和S1时,发现电路中两个电压表的指针偏转角度相同。
《“伏安法”测电阻》基础练习1.用伏安法测导体电阻的实验中，连接电路时，以下哪项要求是没有必要的A. 连接滑动变阻器的时候，应该使滑片位于变阻器阻值最大的位置B. 连接开关时，应该先将开关断开C. 开关应该在靠近电源、电流流出的一端，即接在电源的正极上D. 电压表应与待测电阻并联，电流表应与待测电阻串联，并使电流从正接线柱流进，由负接线柱流出2.在“测量电阻”的实验中，下列说法正确的是A. 实验原理是欧姆定律B. 滑动变阻器的作用是保持用电器两端电压不变C. 定值电阻的电压、电流关系图象是一条曲线D. 实验必须测量三组数据3.如图是四位同学设计的用伏安法测电阻R的电路图，其中正确的是A. B.C. D.4.在“伏安法测电阻”的实验中，关于滑动变阻器作用的下列说法中正确的是A. 控制电源的电压，以免损坏电压表B. 改变电阻两端的电压和电路中的电流，实现多次测量C. 使电压表和电流表的读数更加准确D. 只能使电阻两端的电压升高，电阻中的电流变大5.用“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了的图象，如图甲、乙所示对于图象的分析，以下说法错误的是A. 由甲图可知，定值电阻的阻值为B. 由甲图可知，电阻不随其两端的电压和导体中的电流而改变C. 为了减小误差，应该用多次测量的方法，计算小灯泡的电阻D. 由乙图及实验现象可知：小灯泡的电阻随灯丝温度的增加而增大6.某同学利用下图所示的电路做“伏安法测电阻”的实验，已知电源电压恒为6V，滑动变阻器标有“”字样，实验中该同学填写的实验数据如表所示。
下列关于实验的几种说法中正确的是序号“1”的实验数据不是本实验中测得的序号“4”的实验中，滑动变阻器与待测电阻的阻值之比为2：1序号“2”和“5”的实验数据表明待测电阻R，不是定值电阻仅用该同学的实验器材就能探究电流与电压的关系A. B. C. D.7.在“用伏安法测电阻”的实验中，下列注意事项中，没有必要的是：A. 接电路时，先断开开关B. 应从电源的正极开始连线，开关应靠近电源的正极C. 在无法估计被测电阻大小时，电流表、电压表应选用较大的量程D. 将变阻器连入电路时，滑片应放在变阻器阻值最大的位置上8.某同学指出：在用伏安法测量电阻值的实验中，连接电路时，必须注意下列几点，你认为其中不必要的一条是A. 向电路中连接变阻器时，应该使滑片位于变阻器阻值最大位置B. 向电路中连接开关时，应该先将开关断开C. 开关应该接在靠近电源电流流出的一端D. 电压表应与待测电阻并联，电流表应与待测电阻串联9.某同学利用下图所示的电路做“伏安法测电阻”的实验，已知电源电压恒为6V，滑动变阻器标有“，1A”字样，实验中该同学填写的实验数据如下表所示。
专训5：测电阻——安阻法安阻法：用电流表和阻值已知的定值电阻来测量电阻的方法；常采用并联的方法来间接测量电压。
安阻法测电阻——基本方案1．晓亮利用阻值为R0的定值电阻和一只电流表测量未知电阻R x的阻值。
他选择了满足这个实验要求的器材，并连接了部分实验电路。
(第1题图)(1)为了测出电阻R x的阻值，请添加一根导线完成如图所示的实验电路的连接。
(2)开关S1、S2都闭合时，电流表的示数为I1；只闭合开关S2时，电流表的示数为I2。
请用I1、I2和R0表示R x，则R x＝____________。
2．为了测定一个待测电阻R x的阻值，实验室提供如下器材：电池、电流表A1、电流表A2、滑动变阻器R、定值电阻R0、开关S、导线若干。
小李同学用所提供的器材，设计了如图甲所示的电路图。
(第2题图)(1)请根据设计的电路图，在实物图乙中用笔画线代替导线，把连接图补充完整。
(2)闭合开关前滑动变阻器的滑片P应调到________(填“a”或“b”)端。
(3)实验中调节滑动变阻器的滑片P到某一位置，记录下此时电流表A1、A2的示数分别是I1和I2，则待测电阻R x的表达式：R x＝________________。
3．(中考·曲靖)实验小组要得到R x的值，但是手边只有两个开关，一个未知电压的电源，一个阻值为10 Ω的定值电阻R0和一只电流表及导线若干，他们设计了如图所示电路。
(1)根据电路图进行连接时，开关应处于________状态。
(2)当S1闭合、S2断开时，电流表示数为0.2 A。
(第3题图)(3)当开关S1、S2都闭合时，电流表指针超过了0～0.6 A的量程，改接大量程后，电流表指针恰与第(2)步读数时指针所指的位置相同，此时电流表示数为____________A。
(4)若电源电压不变，根据上述数据计算出R x＝________ Ω。
安阻法测电源内阻4．(中考·泰安)某同学在课外研究性学习中发现，一些不能用做电源使用的旧干电池仍然存在较大的电压。
15.3“伏安法“测电阻同步测试一．选择题1．用伏安法测电阻时，某同学列出了下列注意事项，其中没有必要的是（）A．连接电路时，应从电源的正极开始连线B．连接电路时，电键应始终处于断开状态C．使用电压表和电流表时要选择量程D．电路连接好后，应先用电键试触2．用伏安法测导体电阻的实验中，连接电路时，以下哪项要求是没有必要的（）A．连接滑动变阻器的时候，应该使滑片位于变阻器阻值最大的位置B．连接开关时，应该先将开关断开C．开关应该在靠近电源、电流流出的一端，即接在电源的正极上D．电压表应与待测电阻并联，电流表应与待测电阻串联，并使电流从正接线柱流进，由负接线柱流出3．图为某同学在做电学实验时的电路的一部分，根据此电路图，你可以判断该同学正在做的实验是（）A．肯定是测定小灯泡的电功率B．肯定是测定小灯泡的灯丝电阻C．肯定是研究小灯泡的电流、电压关系D．以上三个实验均有可能4．在“用伏安法测电阻”的实验中，下列注意事项中，没有必要的是（）A．接电路时，先断开开关B．应从电源的正极开始连线，开关应靠近电源的正极C．在无法估计被测电阻大小时，电流表、电压表应选用较大的量程D．将变阻器连入电路时，滑片应放在变阻器阻值最大的位置上5．在测量小灯泡电阻的实验中，小明设计了图所示的三个电路图，正确的是（）A．甲、丙B．乙、丙C．甲、乙D．甲、乙、丙6．在用伏安法测电阻的实验中，某同学列出下列几条注意事项，其中没有必要的是（）A．连接电路过程中，开关始终是断开的B．应从电源正极开始接线，开关应靠近电源正极C．使用电表前要选择量程，调零D．不准用导线将电源正、负极直接连在一起7．在用伏安法测电阻的实验中，连接电路正确的是（）A．开关断开或闭合都可以B．连接滑动变阻器时，应该使滑片置于接入电路的阻值最大处C．接线时，必须从电源正极开始，开关要靠近电源正极D．在实验结束时，只要把变阻器滑片再置于电阻值最小位置即可8．某同学利用下图所示的电路做“伏安法测电阻”的实验，已知电源电压恒为8V，滑动变阻器标有“20Ω，1A”字样，实验中该同学填写的实验数据如表所示。
专训5：测电阻——安阻法安阻法：用电流表和阻值已知的定值电阻来测量电阻的方法；常采用并联的方法来间接测量电压。
安阻法测电阻——基本方案1．晓亮利用阻值为R0的定值电阻和一只电流表测量未知电阻R x的阻值。
他选择了满足这个实验要求的器材，并连接了部分实验电路。
(第1题图)(1)为了测出电阻R x的阻值，请添加一根导线完成如图所示的实验电路的连接。
(2)开关S1、S2都闭合时，电流表的示数为I1；只闭合开关S2时，电流表的示数为I2。
请用I1、I2和R0表示R x，则R x＝____________。
2．为了测定一个待测电阻R x的阻值，实验室提供如下器材：电池、电流表A1、电流表A2、滑动变阻器R、定值电阻R0、开关S、导线若干。
小李同学用所提供的器材，设计了如图甲所示的电路图。
(第2题图)(1)请根据设计的电路图，在实物图乙中用笔画线代替导线，把连接图补充完整。
(2)闭合开关前滑动变阻器的滑片P应调到________(填“a”或“b”)端。
(3)实验中调节滑动变阻器的滑片P到某一位置，记录下此时电流表A1、A2的示数分别是I1和I2，则待测电阻R x的表达式：R x＝________________。
3．(中考·曲靖)实验小组要得到R x的值，但是手边只有两个开关，一个未知电压的电源，一个阻值为10 Ω的定值电阻R0和一只电流表及导线若干，他们设计了如图所示电路。
(1)根据电路图进行连接时，开关应处于________状态。
(2)当S1闭合、S2断开时，电流表示数为0.2 A。
(第3题图)(3)当开关S1、S2都闭合时，电流表指针超过了0～0.6 A的量程，改接大量程后，电流表指针恰与第(2)步读数时指针所指的位置相同，此时电流表示数为____________A。
(4)若电源电压不变，根据上述数据计算出R x＝________ Ω。
安阻法测电源内阻4．(中考·泰安)某同学在课外研究性学习中发现，一些不能用做电源使用的旧干电池仍然存在较大的电压。
第三节伏安法测电阻精选练习考点一、测量定值电阻1. （2018•山西）用伏安法测电阻的实验中，下列注意事项中没有必要的是( )A．连接电路之前，先断开开关B．应从电源的正极开始连线，开关应靠近电源的正极C．在无法估计被测值大小时，电流表、电压表应选用较大的量程D．将变阻器连入电路中，滑片应放在变阻器阻值最大的位置上【答案】B【解析】A、C、D都是连电路的注意事项，电路连接顺序可从正极开始也可从负极开始，开关的作用与前后位置无关，所以B选项说法没有必要，应选B。
2.（2017•张家口）一个大约为20欧的电阻，接在由4节干电池串联的电源上，要测这个电阻中的电流和两端的电压，电流表，电压表选的量程应为 ( )A．0～0.6A，0～3V B．0～0.6A，0～15V C．0～3 A，0～3 V D．0～3 A，0～15 V【答案】B【解析】由4节干电池串联成的电源，其电压为1.5V×4=6V；所以可以选择量程为0-15V，选择0-3V的会超过量程；若将一个20欧的电阻接在这个电源上，则电路中的电流为；所以电流表可以选择量程为0-0.6A 的，如果选择0-3A的会导致指针偏角太小，误差太大，无法准确读数；故选B。
3．（2017•大连）在物理实验中，为了减小误差或寻找普遍规律，需要进行多次实验。
下列实验中属于减小误差的是( )A．在“探究导体电阻与长度的关系”时，改变接入导体的长度，多次实验B．在“探究杠杆的平衡条件”时，改变动力（臂）和阻力（臂），多次实验C．在“探究电流与电阻的关系”时，改变定值电阻的阻值，多次实验D．在“测量定值电阻阻值的实验”中，改变定值电阻两端电压，多次实验【答案】D【解析】在“探究导体电阻与长度的关系”时，改变接入导体的长度，多次实验是为了寻找普遍规律，不符合题意；在探究杠杆平衡条件时，改变动力（臂）和阻力（臂），多次实验是为了得到广泛的结论，避免结论的偶然性，不符合题意；在“探究电流与电阻的关系”时，需保持电压不变，改变电阻阻值，而滑动变阻器可以保持电阻两端电压不变，多次改变电阻，总结电流与电阻的变化规律，不符合题意；在“测定定值电阻的阻值时”，移动滑片，为了多次测量取平均值减小实验误差，符合题意。
一、“安阻法”测电阻
安阻法，因为没有电压表，所以就将已知电阻与未知电阻
并联，用电流表分别测出两电阻的电流，用已知电阻两端电压
代替未知电阻两端电压。
1、替代法测实验步骤:
（ 1）用电流表测出通过Rx 的电流为I ；
（ 2）接上电阻箱R’调节阻值使电流表的示数仍为I ；
（3）则 Rx=R’。
2、只有电流表（无电压表）如何测电阻
1. 电路设计实验步骤:
（a） S 闭合测出 R0的电流为 I 0; U=I0R0
（ b）在测出Rx 的电流为Ix ; U=IxRx （ c） Rx= I 0R0/Ix
改进方案一：实验步骤 :
(1)S 1 合，S2 开电流表的示数为I 1；（ U=I 1Rx）
（ 2） S2合，S1开电流表的示数为I 2；（U=I2R0）
（ 3） Rx=I2R0/I1
改进方案二：实验步骤
（ a） S1 合 S2 开测出电流表的示数为I 1;U=I1Rx
（ b）S1 、S2 闭合测出电流表的示数为I2； U=(I 2– I 2) R0
（ c）则待测电阻Rx=（I2- I1）R0/ I1
3、若没有定值电阻R0, 有一个最大阻值为R0的滑动变阻器 , 能否测出待
测电阻Rx呢 ?（有电流表）
实验步骤:
(1)P到 a 时电流表的示数为Ia;U=IaRx
(2)P到 b 时电流表的示数为Ib;U=I b(Rx+R0) (3)则Rx= I b R0/(Ia-I b)
改进方案三：只有电流表和定值电阻串接测出待测电阻Rx
实验步骤：
（ a） S1、 S2合电流表的示数为I 1；U=I1*Rx
（ b） S1 合 S2开电流表的示数为I2 ；U=I 2*(Rx+R0）（ c） Rx=I 2*R0/ （ I 1-I2）
“伏阻法”测电阻
4：伏阻法，因为没有电流表，所以就将已知电阻与未知电阻串联，用电压表分别测出两电阻的电压，用
已知电阻电流代替未知电阻电流。
实验步骤 :
（a） S 闭合测出 R0的电压为 U0; I = U 0 /R 0
（b）再测出 Rx 的电压为 Ux ; I=Ux/Rx （ c）Rx= UxR0/U 0
5：若没有定值电阻R0, 有一个最大阻值为R0的滑动变阻器 , 测出
待测电阻Rx ( 有电压表）
实验步骤
(1)P 到 a 时电压表的示数为U1;
(2)P 到 b 时电压表的示数为U2;
(3) 则 Rx= U2R0/ (U 1-U 2)
练习：
额定电压为的小灯泡测出正常发光时的电阻。
已知器
材有：电流表、定值电阻（阻值为10 欧）、电源、开关、
导线、滑动变阻器。
设计电路。
实验步骤：
2012 年内江中考实验题：（ 12 分）现准备用“伏安法”测量额定电压为的小灯泡的电阻，实验室能提供的实验器材有：
A．待测小灯光L（其正常工作时的电阻值约为10Ω）；
B．二节新的干电池串联（每节干电池的电压为）；
C．电压表一个（量程为0～ 3V，0～ 15V，电阻为5KΩ）；
D．电流表一个（量程为0～ 0.6A ， 0～ 3A，电阻为 5Ω）；
E．滑动变阻器R0（阻值为0～ 50Ω，额定电流为1A）；
F．开关 S 一个 , 导线若干 . 则：
（ 1）如果使用上述器材来测量小灯泡的电阻，那么，当小灯泡正常工作时，该电路中的电流约
为A，因此，电流表的量程应选 0～ A 。
（2）由于电流表和电压表都有一定的电阻，严格来说将它们接入电路后，对电路都要产生一定的影响。
那么，为了减少误差，在甲、乙所示的电路图（未画完）中，最好选
（选填“甲”或“乙”）。
新课标第一网
（ 3）根据以上选择的电路图，在丙图中用铅笔画线代替导线进行连线，使之成为能比较精确地测量出小灯泡电阻的电路（其中，部分导线已连接）。
（ 4）在实验中，某同学设计的实验报告及实验记录数据如下表所示。
实验名称用“伏安法”测量小灯泡的电阻
实验目的练习使用电流表和电压表测量小灯泡的电阻
a、按照电路图连接电路，调节滑动变阻器的滑片P，使电路中的最小。
实验步骤b、闭合开关，调节滑片P，使小灯泡两端的电压达到V ，然后，测量从额定电压开始逐次（选填“降低”或“升高”），获得几组数据。
c、根据测出的电压值和电流值，求出小灯泡的电阻。
电压 U/V电流 I/A电阻 R/ Ω
实验记录
①将实验步骤中的空格填写完整。
②从实验记录中可以看出，存在明显错误的记录数字是。
③根据实验记录数据，采用“描点法”在如图所示的坐标系中，作出
小灯泡的U— I 图像。
2011 年内江中考实验题：(14 分 ) 小明用 " 伏安法
A. 待测电阻Rx( 阻值约为200Ω) ；
B. 二节干电池 ( 每节干电池的电压约为；
C. 电压表一个 ( 量程 0~3V， 0~15V) ；
D. 电流表一个 ( 量程 0~0. 6A ， 0~3A) ；
" 测量定值电阻R X的阻值，实验室提供的实验器材有:
E. 滑动变阻器Ro(规格为 100Ω， 2A) ；
F. 开关 S 一个，导线若干。
. 则：
①小明用如图所示的电路来测量待测电阻Rx 的阻值，则该电路中电流表所选用的量程对应的分度值为；电路中的最大电流约为A。
②小明同学在实验过程中发现该实验不能较精确地测量出待测电阻Rx 的阻值。
那么，为了能较精确的测出电阻Rx 的阻值，请你只利用提供的部分器材重新设计一种可行的实验方案：
A.在虚线方框内画出你设计的可行实验电路图，要求连接好电路
后，电表的位置不移动就能测出待测电阻Rx 的阻值 ( 其中，部分已画
好) 。
B. 根据所画的电路图，用铅笔画线代替导线将实物图连接起来，使之
成为符合要求的电路 ( 没有选用的器材就不要连接。
其中，部分导
线已连好 )
C.简述主要的实验步骤：第一步：
；
第二步：。
D. 写出待测电阻的表达式Rx=(用实验步骤和题中的相关字母表示)
2009 年内江中考实验题：（12 分）为了较精确地测量一只大小约为15Ω的电阻的阻值R X。
现提供的实验器材有：
A．三节铅蓄电池；B．电流表（量程0～ 0． 6 A ，0～ 3 A ）；
C．电阻箱 R0（符号为 "" ，阻值为0～ 9 999 Ω）； D．待测电阻R x；
E．单刀双掷开关一个（符号为"" ）；F．导线若干。
（1）为了提高测量时的精确程度，电流表的指针应达到刻度线的中线以上，那么，
电流表的量程应选 _________量程。
（2）根据提供的仪器和相关要求，在虚线方框内画出你所设计的实验电路图。
（3）根据电路图用铅笔画线代替导线，将实物图连接完好（部分导线已连好，请不
要更改原有导线，导线不得交叉）。
电路图
①在连线的过程中，单刀双掷开关应_________；
②将电阻箱连入电路之前，电阻箱的阻值应为________。
（4）根据设计的电路图和连接好的实物图，写出实验的主
要步骤及所需测量的物理量，并用课本中相应的字母表示：
__________________________________________
___________________________________________
___________________________________________（5）待测电阻 R X=_____（用所测物理量的字母表示）。
（6）如图所示，电阻箱在测量时的旋钮示意图。
此时，。
