火灾自动报警系统全部检验批质量验收记录表

管路经过建筑物的沉降缝、伸缩缝、抗震缝等变形缝处，应采取补偿措施
多尘或潮湿场所管路的管口和管子连接处，均应做密封处理
5
管路接线盒安装
符合下列条件时，应在便于接线处装设接线盒：
(1)管路长度每超过30m且无弯曲时。(2)管路长度每超过20m且有1个弯曲时
(3)管路长度每超过10m且有2个弯曲时
(4)管路长度每超过8m且有3个弯曲时
金属管路入盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒的内外侧均应套锁母；塑料管入盒应采取相应固定措施6 Nhomakorabea槽盒
安装
应在下列部位吊点或支点设置，吊杆直径不应小于6mm：槽盒始端、终端及接头处；槽盒转角或分支处；直线段不大于3m处
应平直、严密，槽盖应齐全、平整、无翘角。并列安装时，槽盖应便于开启。
导线的种类、电压等级应符合设计文件和现行国家标准《火灾自动报警系统设计规范》GB50116的规定
（建设单位项目专业技术负责人）年 月 日
系统应单独布线，除设计要求以外，系统不同回路、不同电压等级和交流与直流的线路，不应布在同一管内或槽盒的同一槽孔内
线缆在管内或槽盒内，不应有接头或扭结。导线应在接线盒内采用焊接、压接、接线端子可靠连接
从接线盒、槽盒等处引到探测器底座、控制设备、 扬声器的线路，当采用可弯曲金属电气导管保护时，其长度不应大于2m。可弯曲金属电气导管应入盒，盒外侧应套锁母，内侧应装护口
导线颜色应一致。电源线正极应为红色，负极应为蓝色或黑色
7
导线的选择
导线的种类、电压等级应符合设计文件和现行国家标准《火灾自动报警系统设计规范》GB50116的规定
导线颜色应一致。电源线正极应为红色，负极应为蓝色或黑色
8
导线
敷设

总承包单位
检查结果
项目专业工程师：
年月日
施工单位
检查结果
项目专业质量检查员：
年月日
监理(建设)单位验收结论
专业监理工程师：
(建设单位项目专业技术负责人)
年月日
表5.34.10火灾自动报警及消防联动系统调试工程检验批质量验收记录
表5.34.10 工程编号：
单位(子单位)
工程名称
分部(子分部)工程名称
分项工程名称
验收部位
总承包单位
项目负责人
施工单位
项目负责人
分包单位
分包项目负责人
施工执行标准
名称及编号
专业工长(施工员)
类别
序号
检验项目
质量标准
单位
施工单位自检记录
检查结果
主控项目
1
系统独立性
应是独立的系统
2
联动关系
按检测方案进行，但检测程序不得与《火灾自动报警系统施工及验收标准》GB50166相抵触
3
消防控制室
应釆用现场模拟发出通信功能
应与安全防范系统等其他子系统接口
5
新型消防设施的设置及功能
符合产品说明书的要求
6
公共广播与紧急广播共用
（1）系统的输入/输出不平衡度、音频线的敷设、接地形式及安装质量符合设计要求，设备之间阻抗匹配合理。
(2)放声系统应分布合理，符合设计要求。
(3)最高输出电平、输出信噪比、声压级和频宽的技术指标应符合设计要求。
（4）公共广播系统应与消防分区一致
7
系统与其他系统共用控制室
消防控制系统单独设置，其他系统合理布置

端子板的每个接线端接线不应超过2根
线缆应留有不小于200mm的余量
线缆应绑扎成束
线缆穿管、槽盒后，应将管口、槽口封堵
5
设备电源连接
控制与显示类设备应与消防电源、备用电源直接连接,不应使用电源插头。主电源应设置明显的永久性标识
6
蓄电池安装
应核对蓄电池的规格、型号、容量，并应符合设计文件的规定，蓄电池的安装应满足产品使用说明书的要求
7
设备的接地
应牢固，并有明显的永久性标志
总承包单位检查结果
项目专业工程师：
年 月 日
施工单位检查结果
项目专业质量检查员：
年 月 日
监理（建设）单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）年 月 日
设备采用壁挂方式安装时：其主盘面高度宜为1.5〜1.8m，靠近门轴的侧面距墙面不应小于0.5m、正面操作距离不应小于1.2m
3
设备
安装
应安装牢固，不应倾斜
安装在轻质墙上时，应采取加固措施
落地安装时，其底边宜高岀地（楼）面100mm〜200mm
4
设备引入线缆
配线应整齐，不宜交叉，并应固定牢靠
线缆芯线的端部均应标明编号，并应与设计文件一致,字迹应清晰且不易褪色
火灾自动报警系统控制器类设备安装
检验批质量验收记录
表5.40.29工程编号：
单位（子单位）
工程名称
分部（子分部）
工程名称
分项工程名称
验收部位
总承包单位
项目负责人
施工单位
项目负责人
分包单位
分包项目
负责人施工执行标准名称 Nhomakorabea编号专业工长
（施工员）
类别

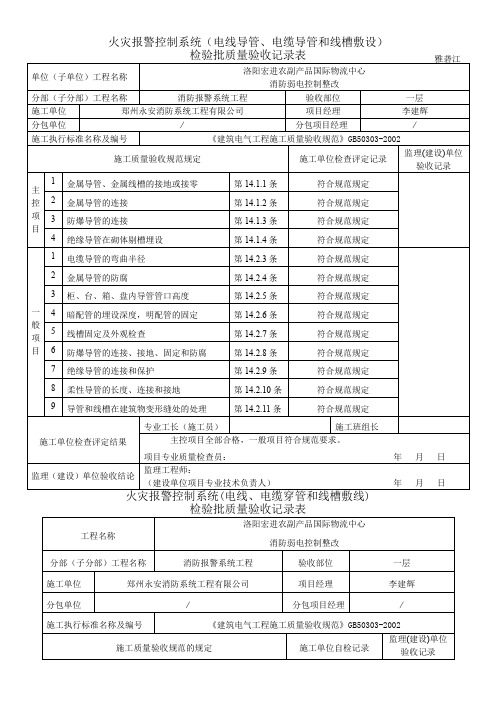

火灾报警控制系统（电线导管、电缆导管和线槽敷设）检验批质量验收记录表雅砻江单位（子单位）工程名称洛阳宏进农副产品国际物流中心消防弱电控制整改分部（子分部）工程名称消防报警系统工程验收部位一层施工单位郑州永安消防系统工程有限公司项目经理李建辉分包单位/分包项目经理/施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303-2002施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1 金属导管、金属线槽的接地或接零第14.1.1条符合规范规定2 金属导管的连接第14.1.2条符合规范规定3 防爆导管的连接第14.1.3条符合规范规定4 绝缘导管在砌体剔槽埋设第14.1.4条符合规范规定一般项目1 电缆导管的弯曲半径第14.2.3条符合规范规定2 金属导管的防腐第14.2.4条符合规范规定3 柜、台、箱、盘内导管管口高度第14.2.5条符合规范规定4 暗配管的埋设深度，明配管的固定第14.2.6条符合规范规定5 线槽固定及外观检查第14.2.7条符合规范规定6 防爆导管的连接、接地、固定和防腐第14.2.8条符合规范规定7 绝缘导管的连接和保护第14.2.9条符合规范规定8 柔性导管的长度、连接和接地第14.2.10条符合规范规定9 导管和线槽在建筑物变形缝处的处理第14.2.11条符合规范规定施工单位检查评定结果专业工长（施工员）施工班组长主控项目全部合格，一般项目符合规范要求。

项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日火灾报警控制系统(电线、电缆穿管和线槽敷线)检验批质量验收记录表工程名称洛阳宏进农副产品国际物流中心消防弱电控制整改分部（子分部）工程名称消防报警系统工程验收部位一层施工单位郑州永安消防系统工程有限公司项目经理李建辉分包单位/分包项目经理/施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303-2002施工质量验收规范的规定施工单位自检记录监理(建设)单位验收记录主控项目1 交流单芯电缆不得单独穿于钢导管内第15.1.1条符合规范规定2 电线穿管第15.1.2条符合规范规定3爆炸危险环境照明线路的电线、电缆选用和穿管第15.1.3条符合规范规定一般项目1 电线、电缆管内清扫和管口处理第15.2.1条符合规范规定2同一建筑物、构筑物内电线绝缘层颜色的选择第15.2.2条符合规范规定3 线槽敷线第15.2.3条符合规范规定施工单位检查评定结果专业工长（施工员）施工班组长主控项目全部合格，一般项目符合规范要求。

4
显示器的主电源应有明显的永久性标志,并应直接与消防电源连接,严禁使用电源插头;显示器与其外接备用电源之间应直接连接;
5
显示器的接地应牢固,并有明显的永久性标志;
6
将区域显示器与火灾报警控制器相连接,按国家标准的要求检测其功能并记录
7
区域显示器的验收应符合要求
施工单位检查评定结果
专业工长施工员
施工班组长
5
线槽固定及外观检查
第条
/
6
防爆导管的连接、接地、固定和防腐
第条
／
7
绝缘导管的连接和保护
第条
/
8
柔性导管的长度、连接和接地
第条
/
9
导管和线槽在建筑物变形缝处的处理
第条
符合要求
施工单位检查评定结果
专业工长施工员
施工班组长
经自检,主控项目一般项目均符合设计及规范要求;
项目专业质量检查员：年月日
监理建设单位验收结论
编号
GB50166-2007
工程名称
分部子分部工程名称
验收部位
施工单位
项目经理
分包单位
/
分包项目经理
/
施工执行标准名称及编号
火灾自动报警系统施工及验收规范GB50166-2007
施工质量验收规范的规定
施工单位自检记录
监理建设单位验收记录
检测项目
1
以手动方式分区广播,对所有共用扬声器进行强行切换；应急广播应以最大功率输出;
第条
合格
合格
2
火灾光警报装置应安装在安全出口附近明显处,距地面以上;光警报器与消防应急疏散指示标志不宜在同一面墙上,安装在同一面墙上时,距离应大于1m;

8
火灾光警报器的功能
在正常环境光线下，警报器的光信号在警报器生产企业声称的最大设置间距处应清晰可见
总承包单位检查结果
项目专业工程师：
年 月 日
施工单位检查结果
项目专业质量检查员：
年 月 日
监理（建设）单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）年 月 日
火灾自动报警系统火灾警报器调试、检测
检验批质量验收记录
表5.40.61工程编号：
单位（子单位）
工程名称
分部（子分部）
工程名称
分项工程名称
验收部位
总承包单位
项目负责人
施工单位
项目负责人
分包单位
分包项目
负责人
施工执行标
准名称及编号
专业工长
（施工员）
类别
序号
检验项目
质量标准
单位
施工单位自检记录
检查结果
主控项目
1
规格型号、适用场所
应符合现行国家标准《火灾自动报警系统设计规范》GB50116和设计文件的规定
2
设置数量
设置数量应符合设计文件的要求3 Nhomakorabea设置部位
设置部位应符合设计文件的要求
4
认证证书和标识
应有与其相符合的、有效的认证证书和认证标识
5
安装工艺
在有爆炸危险性场所的安装，应符合现行国家标准《电气装置安装工程 爆炸和火灾危险环境电气装置施工及验收规范》GB50257的相关规定
6
设备安装
声警报器宜在报警区域内均匀安装
光警报器应安装在楼梯口、消防电梯前室、建筑内部拐角等处的明显部位，且不宜与消防应急疏散指示标志灯具安装在同一面墙上，确需安装在同一面墙上时，距离不应小于1m

火灾自动报警系统火灾探测器安装
检验批质量验收记录
表5.40.30工程编号：
单位（子单位）
工程名称
分部（子分部）
工程Байду номын сангаас称
分项工程名称
验收部位
总承包单位
项目负责人
施工单位
项目负责人
分包单位
分包项目
负责人
施工执行标
准名称及编号
专业工长
（施工员）
类别
序号
检验
项目
质量标准
单位
施工单位自检记录
检查结果
主控项目
1
安装
工艺
在有爆炸危险性场所的安装，应符合现行国家标准《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257的相关规定
2
点型感烟火灾探测器、点型感温火灾探测器、一氧化碳火灾探测器、点型家用火灾探测器、独立式火灾探测报警器的安装
探测器至墙壁、梁边的水平距离不应小于0.5m
探测器周围水平距离0.5m内不应有遮挡物
（2）探测器的探测视角内不应存在遮挡物。
（3）在室外或交通隧道场所安装时，应采取防尘、防水措施
10
可燃气体探测器的安装
（1）安装位置应根据探测气体密度确定，若其密度小于空气密度,探测器应位于可能岀现泄漏点的上方或探测气体的最高可能聚集点上方，若其密度大于或等于空气密度，探测器应位于可能岀现泄漏点的下方。
（5）分布式线型光纤感温火灾探测器的感温光纤不应打结，光纤弯曲时，弯曲半径应大于50mm，每个光通道配接的感温光纤的始端及末端应各设置不小于8m的余量段，感温光纤穿越相邻的报警区域时，两侧应分别设置不小8m的余量段；
（6）光栅光纤线型感温火灾探测器的信号处理单元安装位置不应 受强光直射，光纤光栅感温段的弯曲半径应大于0.3m。

（火灾自动报警系统调试要求）检验批质量检验记录表
单位工程
分部工程
分项工程
检验部位
施工单位
项目负责人
质量检验标准名称及编号
质量标准规定
施工单位检验记录
监理单位检验记录
1
送变电、控制系统与装卸和输送等设备在受、馈电及空载试运行前应做静态检验，并应符合现行行业标准《港口设备安装工程技术规范》（JTJ280）的有关规定。
9
空载联动试运转应在送变电试运行和系统内和各单机试运行合格后进行。空载联动试运转运转前确认是系统联锁保护装置、消防系统、监测系统、报警系统和广播通信系统等应工作正常，场地应无妨碍联动试运转的杂物。
10
空载联动试运转应按调试大纲中规定是各系统工艺流程顺序进行，每个流程至少应进行3次正常启动和停止操作，系统中主要工艺流程连续运行的时间不应小于2h，运行的结果应满足设计要求。
项目
检验要求
1
消防用点设备电源
自动切换功能正常
2
火灾报警控制器
功能满足设计要求
3
火灾探测器和手动报警按钮
模拟火灾确
室内消火栓的工作泵和备用泵
转换运行正常
控制室内操作启、停泵试验
控制功能正常和信号正确
自动喷水灭火系统的工作泵与备用泵
转换运行试验正常和信号正确
水流指示器、闸阀关闭器和电动阀
5
埋刮板输送机、热料型输送机水夹套是严密性实验和气密型输送机的整机气密性
6
双带提升机气室和压力开关的气密性实验结果应符合设备技术文件和现行行业标准《港口设备安装工程技术规范》（JTJ280）的有规定。
7
气垫带式输送机上下气室实验压强比和滑槽气室试验应满足设计要求。
8

主控项目
1
材料质量证明文件
应提供清单、有效的质量合格证明文件和国家法定质检机构的检验报告
2
设备及配件质量证明文件
应提供清单、说明书、检验报告、认证证书和认证标识
认证产品的名称、型号、规格应与认证证书和检验报告一致
非强制认证产品的的名称、型号、规格应与检验报告一致
检验报告中未包括的配接产品接入系统时，应提供系统组件兼容性的检验报告
火灾自动报警系统材料、设备、配件进场检查
检验批质量验收记录
表5.40.27工程编号：
单位（子单位）
工程名称
分部（子分部）
工程名称
分项工程名称
验收部位
总承包单位
项目负责人
施工单位
项目负责人
分包单位
分包项目
负责人
施工执行标
准名称及编号
专业工长
（施工员）
类别
序号
检验项目
质量标准
单位
施工单位自检记录
检查结果
3
设备的选型
规格、型号应符合设计文件的规定
4
设备外观检查
表面应无明显划痕、毛刺等机械损伤，紧固部位无松动
总承包单位检查结果
项目专业工程师：
年 月 日
施工单位检查结果
项目专业质量检查员：
年 月 日
监理（建设）单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）年 月 日

施工质量验收规的规定
施工单位自检记录
监理(建设)单位验收记录
检测项目
1
点型感烟、感温火灾探测器的安装与位置
第3.4.1条
符合规规定
2
线型红外光束感烟火灾探测器的安装与位置
第3.4.2条
符合规规定
3
缆式线型感温火灾探测器在桥架、变压器设备上的安装
第3.4.3条
符合规规定
4
敷设在顶棚下方的线型差温火灾探测器的距离，控测器相邻的水平安装与距离
专业工长（施工员）
施工班组长
符合规及设计要求。
项目专业质量检查员：
年月日
监理（建设）单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）
年月日
手动报警按钮安装检验批质量验收记录表
工程名称
宏进农副产品国际物流中心
消防弱电控制整改
分部（子分部）工程名称
消防报警系统工程
验收部位
一层
施工单位
永安消防系统工程
第3.4.4条
符合规规定
5
可燃气体探测器的安装
第3.4.5条
符合规规定
6
通过管路采样的吸气式感烟火灾探测器的安装
第3.4.6条
符合规规定
7
点型火焰探测器和图像型火灾探测器的安装
第3.4.7条
符合规规定
8
探测器底座的安装与导线连接
第3.4.8条
符合规规定
9
探测器底座的导线连接及标志
第3.4.9条
符合规规定
10
探测器底座的穿线孔及保护
第3.4.10条
符合规规定
11
探测器报警灯的朝向位置
第3.4.11条

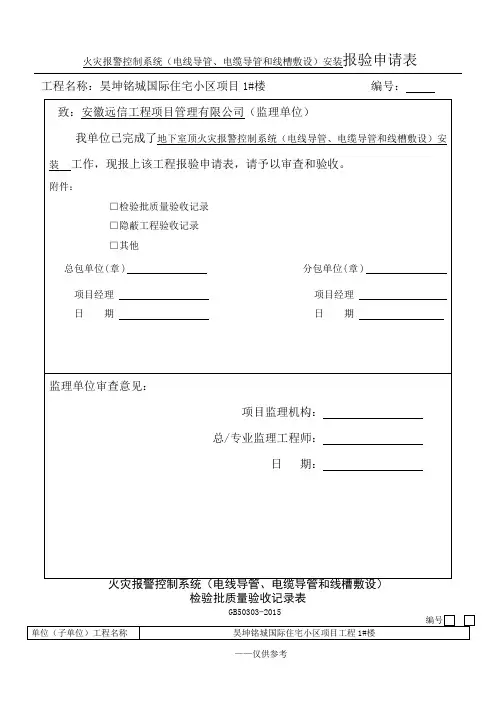

火灾报警控制系统（电线导管、电缆导管和线槽敷设）安装报验申请表工程名称：昊坤铭城国际住宅小区项目1#楼编号：致：安徽远信工程项目管理有限公司（监理单位）我单位已完成了地下室顶火灾报警控制系统（电线导管、电缆导管和线槽敷设）安装工作，现报上该工程报验申请表，请予以审查和验收。

附件：□检验批质量验收记录□隐蔽工程验收记录□其他总包单位(章) 分包单位(章)项目经理项目经理日期日期监理单位审查意见：项目监理机构：总/专业监理工程师：日期：火灾报警控制系统（电线导管、电缆导管和线槽敷设）检验批质量验收记录表GB50303-2015编号单位（子单位）工程名称昊坤铭城国际住宅小区项目工程1#楼分部（子分部）工程名称建筑电气工程验收部位地下室顶施工单位舟山恒华建筑工程有限公司项目经理张钧恒分包单位安徽省阜阳市安泰消防工程有限公司分包项目经理施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303-2015施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1 金属导管、金属线槽的接地或接零第14.1.1条符合要求2 金属导管的连接第14.1.2条符合要求3 防爆导管的连接第14.1.3条／4 绝缘导管在砌体剔槽埋设第14.1.4条/一般项目1 电缆导管的弯曲半径第14.2.3条符合要求2 金属导管的防腐第14.2.4条符合要求3 柜、台、箱、盘内导管管口高度第14.2.5条/4 暗配管的埋设深度，明配管的固定第14.2.6条符合要求5 线槽固定及外观检查第14.2.7条/6 防爆导管的连接、接地、固定和防腐第14.2.8条／7 绝缘导管的连接和保护第14.2.9条/8 柔性导管的长度、连接和接地第条/9 导管和线槽在建筑物变形缝处的处理第条符合要求施工单位检查评定结果专业工长（施工员）施工班组长经自检，主控项目一般项目均符合设计及规范要求。

项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日火灾自动报警系统配管配线隐蔽验收记录编号：A-6 工程名称昊坤铭城国际住宅小区项目1#楼建设单位安徽昊坤置业有限公司设计单位合肥工业大学建筑设计研究院施工单位安徽省阜阳市安泰消防工程有限公司监理单位安徽远信工程项目管理有限公司总包单位舟山恒华建筑工程有限公司安装日期检查日期施工图号线路编号起---终管径（mm）材质线径(mm)敷设方式说明地下室顶端子箱总线至设备端Ф20 焊接钢管CC 暗敷设在顶板内验收内容验收情况结论穿管与接线盒连接锁母连接管路固定焊接导线穿管/管子与管口连接锁母连接、圆钢焊接导线接头/传输线路的管路材料SC20焊接钢管布线要求/管路防火保护/导线截面积（mm）/导线电压等级/绝缘电阻（MΩ）1欧姆接地电阻（MΩ）1欧姆验收结论建设（监理）单位代表：项目经理技术负责人质检员施工员火灾报警控制系统（电线导管、电缆导管和线槽敷设）安装报验申请表工程名称：昊坤铭城国际住宅小区项目1#楼编号：致：安徽远信工程项目管理有限公司（监理单位）我单位已完成了一层顶火灾报警控制系统（电线导管、电缆导管和线槽敷设）安装工作，现报上该工程报验申请表，请予以审查和验收。

火灾报警控制系统（电线导管、电缆导管和线槽敷设）
检验批质量验收记录表
GB50303-2002
单位（子单位）工程名称
分部（子分部）工程名称建筑电气工程验收部位
施工单位项目经理
分包单位/ 分包项目经理/ 施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303-2002
施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录
主控项目1 金属导管、金属线槽的接地或接零第14.1.1条符合要求
2 金属导管的连接第14.1.2条符合要求
3 防爆导管的连接第14.1.3条／
4 绝缘导管在砌体剔槽埋设第14.1.4条/
一般项目
1 电缆导管的弯曲半径第14.2.3条符合要求
2 金属导管的防腐第14.2.4条符合要求
3 柜、台、箱、盘内导管管口高度第14.2.5条/
4 暗配管的埋设深度，明配管的固定第14.2.6条符合要求
5 线槽固定及外观检查第14.2.7条/
6 防爆导管的连接、接地、固定和防腐第14.2.8条／
7 绝缘导管的连接和保护第14.2.9条/
8 柔性导管的长度、连接和接地第14.2.10条/
9 导管和线槽在建筑物变形缝处的处理第14.2.11条符合要求
施工单位检查评定结果
专业工长（施工员）施工班组长
经自检，主控项目一般项目均符合设计及规范要求。

项目专业质量检查员：年月日
监理（建设）单位验收结论
监理工程师：
（建设单位项目专业技术负责人）年月日
编号
1 / 16。

火灾自动报警装置安装检验批质量验收记录表
单位工程名称
火灾自动报警
分项工程名称
分部工程名称 建筑电气安装工程
装置安装
施工单位
项目负责人
检验批容量
分包单位
分包单位项目 负责人
检验批部位
验收依据 人防验评标准
验收项目
设计要求及规范规定
最小/实际 抽样数量
检查记录
检查 结果
主1 控 项 目2
火灾探测器等的型号、安装位置应符合设计要 求和规定 区域报警等控制器的基本功能应符合标准要 求
3
火灾自动报警系统随时处于完好的运行状态
1 一 般2 项3 目
火灾探测器安装应符合规定 手动火灾报警按钮安装应符合规定 火灾报警控制器安装应符合规定
施工单位 检査结果
专专业监理工程师： 年月日
