2012-2013学年(上)《电子仪器测量》期末试卷

电子测量期末复习题《电子测量与仪器》复习题一、填空题1 . 测量仪表的精度又可以用、和三个指标加以表征。

2. 示值相对误差定义为与的比值，通常用百分数表示。

3. 41位数字电压表在 1V量程能测得的最大电压值为V，它有％的超量程能力。

24. 某测试人员在一项对航空发动机页片稳态转速试验中，测得其平均值为20000 转/分钟（假定测试次数足够多）。

其中某次测量结果为20002转/分钟，则此次测量的绝对误差△x＝__________ ，实际相对误差＝___________。

5. 电子测量按被测量性质分为：、、和随机测量。

6. 测量频率时，通用计数器采用的闸门时间越，测量准确度越高。

7. 某数字电压表的最大计数容量为19999，通常称该表为位数字电压表；若其最小量程为0.2V，则其分辨力为。

8. 测量结果的量值包括两部分，即__________和___________。

9. 测量值299.50mV保留三位有效数字为________________mV，若以V为单位则表示为_______________V。

10. 将15.36和362.51 保留3 位有效数字后为, 。

. 用磁电式电流表作为指示仪器时，一般应使指针工作在不小于满度值以上的区域。

12.示波器为保证输入信号波形不失真，在Y轴输入衰减器中采用_______电路。

13 . 示波器的“聚焦”旋钮具有调节示波器中________极与________极之间电压的作用。

14. 集总参数测量常用电桥法和谐振法，使用的仪器分别为和。

15．信号源中的核心部分是。

调谐信号发生器中常用的LC振荡器有变压器反馈式、电感反馈式及三种振荡形式。

16.峰值电压表的基本组成形式为________式。

17.测量电压时，应将电压表________联接入被测电路；测量电流时，应将电流表______联接入被测电路。

18.正弦信号发生器的三大指标是指_________________、_________________和调制特性。

２０１ －２０１ 学年上学期《电子测量仪器》考试题 一．填空题（每题１分，共５０分）１、示波器的扫描方式有： 、 、 和单次扫描。

２、阴极射线示波管（ＣＲＴ）由、、三部分组成。

３、双踪示波器的显示方式有、、、和；其中和 属双踪显示；采用显示方式时有可能产生相位误差。

４、电子计数器的主要组成部分有：Ａ、Ｂ输入通道、、、时基单元和计数及显示电路。

５、电子计数器的主要测量功能有：、、测量频率比、测量时间间隔和累加计数等。

６、用电子计数器测量同一信号频率时，将闸门时间延长，使计数结果增多，由于小数点自动定位，测量结果；但有效数字位，因而使测量精确度。

７．在相同测试条件下多次测量同一量值时，绝对值和符号都以不可预知的方式变化的误差称为 。

在确定的测试条件下，采用某种测量方法和某种测量仪器测量所出现的固有误差称为 。

８．电子测量按测量方式分为： 、 、组合测量；按被测量性质分为： 和随机测量。

９．一量程值为ｘｍ的仪表，在测量一实际值为Ａ的电量时，仪表的示值为ｘ，则测量的绝对误差为 ，实际相对误差为 ，示值相对误差为 ，引用相对误差为 。

１０．测量仪器准确度等级一般分为 级，其中准确度最高的为 级，准确度最低的位 级。

１１．对于一般电子仪器，通常规定在温度 摄氏度的条件下、相对湿度在 的环境中使用。

１２．一起使用完毕后，应先切断 压，后切断 压。

１３．用电压表进行测量时，应先接 线，再接 线。

测量结束后，应先 拆 线，后拆 线。

１４．测量电压时，应将电压表 联接入被测电路；测量电流时，应将电流表 联介入被测电路。

１５．峰值检波器有串联式和并联式两种，其中电路中元件参数都必须满足：充电时间常数远远小于被测信号的 ，而放电时间常数远远大于被测信号的 。

１６．双积分式Ａ／Ｄ转换器的工作过程分为准备阶段、 和 三个阶段，其中定时不定值定向积分指的是 阶段，定值不定时反向积分指的是 阶段。

二．选择题（每题１．５分，共３０分）１．仪表指示值与实际值之间的差值称为（）Ａ．绝对误差Ｂ．相对误差Ｃ．示值相对误差Ｄ．引用相对误差２．测的信号的频率为０．０３２５０ＭＨＺ，这数字的有效数字有（）Ａ．３位Ｂ．４位Ｃ．５位Ｄ．６位３．测得信号的周期为３．２２５１ｕｓ，经整理保留３位有效数字，即为（） Ａ．３．２２ｕｓＢ．３．２２０ｕｓＣ．３．２３ｕｓＤ．３．２０ｕｓ ４．仪器仪表的准确度等级一般是用（）表示的。

卷一. 选择题1〕单项选择15 个,每题1 分,共15 分.1、数字万用表的核心是〔〕.A、AC/DC转换器；B、A/D转换器；C、D/A转换器；D、I/V转换器.2、根据测量误差的性质和特点,可以将其分为〔〕三大类.A、绝对误差、相对误差、引用误差；B、固有误差、工作误差、影响误差；C、系统误差、随机误差、粗大误差；D、稳定误差、根本误差、附加误差.3、通用计数器测量周期时由石英振荡器引起的主要是〔〕误差.A、随机；B、量化；C、变值系统；D、引用.4、DVM勺读数误差通常来源于〔〕.A、刻度系数、非线性等；B、量化；C、偏移；D、内部噪声.5、〔〕DVMI有高的SMR但测量速率较低.A、逐次逼近比拟式；B、斜坡电压式；C、双斜积分式；D、V-f式.6、修正值是与绝对误差的绝对值〔〕的值.A 、相等但符号相反；B 、不相等且符号相反；C、相等且符号相同；D、不相等但符号相同.7、交流电压的波峰因素Kp定义为〔〕.A 、峰值/平均值；B 、有效值/ 平均值；C、峰值/有效值；D、平均值/峰值.8、下述方法中,能减小系统误差的有〔〕.A、统计平均；B、交换法；C、加权平均；D、格拉布斯准那么加以修正.9、数字电压表显示位数越多,那么〔〕.A 、测量范围越大；B 、测量误差越小；C、过载水平越强；D、测量分辨力越高.10、示波器中扫描发生器产生的是〔〕.A 、锯齿波信号；B 、正弦波信号；C、矩形波信号；D、触发脉冲.11 、在直流双电桥中,通常采用〔〕的铜导线来联接标准电阻Rn 和被测电阻Rx 间的电流端以减小测量误差.A、短而粗；B、短而细；C、长而粗；D、长而细.12、当示波器触发方式为EXT触发信号来自〔〕.A、水平系统；B、垂直系统；C、电源；D、外输入13、逐次逼近A/D 转换的速度比积分式A/D 转换的速度〔〕.A、相等；B、慢；C、块D、无法比拟14、假设示波器荧光屏上出现的李沙育图形是一个正圆,那么加在示波器X、Y偏转板上的两个正弦信号的相位差为〔〕.A、0°；B、45°；C、90°.D、180°15、数字电压表显示位数越多,那么〔〕.A 、测量范围越大；B 、测量误差越小；C、过载水平越强；D、测量分辨力越高〔2〕多项选择 5 个,每题 2 分,共10 分.1、双踪示波器显示方式有〔〕几种方式,其中〔〕方式可能产生相位误差,假设要修正相位误差那么应将显示方式调节到〔〕方式；假设被测信号频率较低,那么应选择〔〕方式；假设信号频率较高,那么应选择〔〕方式.A.YA、YBB. YA ± YBC.交替D.断续2、测量误差就是测量结果与被测量〔〕的差异,通常可以分为〔〕和〔〕两种.A.真值B.定量C.绝对误差D.相对误差3、屡次测量中随机误差具有〔〕性、〔〕性和〔〕性.A.抵偿B.有界C.随机D.对称4、示波器X轴放大器可能用来放大〔〕信号,也可能用来放大〔〕信号.A.直接输入的任意外接B.有偿C.专一D.扫描5、在示波器中通常用改变〔〕作为“扫描速度〞粗调,用改变〔〕作为“扫描速度〞微调.A.积分电流B.积分电阻C.积分电源D.积分电压二. 名词解释〔5 个,每题 2 分,共10 分〕1、真值A0 ：2、实际值：3、标称值：4、示值：5、测量误差：三. 判断〔10 个,每题 1 分,共10 分〕1、使用数字万用表进行电阻测量时,红表笔接COM端带负电,黑表笔接V?◎端带正电. 〔〕2、使用指针式万用表测量多个电阻时,只需选出择适宜量程档,进行一次机械调零、欧姆调零即可.3、使用万用表测量过程中,假设需更换量程档那么应先将万用表与被测电路断开,量程档转换完毕再接入电路测量.4、在示波测量中,假设显示波形不在荧光屏有效面积内,可通过Y移位旋钮对被测波形幅度进行调节. 〔〕5、假设要使示波器显示波形明亮清楚,可通过辉度、聚焦旋钮的调节到达要求.〔〕6、示波器要观察到稳定的波形,其两个偏转板上所加信号的周期yxTT,必须满足条件Ty=nTx. 〔〕7、逐次逼近A/D转换的速度比积分式A/D转换的速度慢.〔〕8、一般规定,在300 的负载电阻上得到1mW功率时的电平为零电平. 〔〕9、在直流单电桥中,电源与指零仪互换位置,电桥平衡状态不变.〔〕10、比拟释抑电路的作用是限制锯齿波的幅度,实现等幅扫描,并保证扫描的稳定.〔〕四.简做题〔5个,每题5分,共25分〕1、什么是测量？什么是电子测量？2、表达测量与计量两者是联系与区别.3、测量时为何会产生误差？测量误差有哪两种表示方法？各有何特点？4 、随机误差的性质是什么？它对测量结果有何影响？5、请比拟直接模拟频率合成法与间接锁相环合成法的优缺点.五.论述题〔3个,每题10分,共30分〕1、某单极放大器电压增益的真值A0为100,某次测量时测得的电压增益A=95,求测量的相对误差和分贝误差.2、测量电阻R消耗的功率时,可间接测量电阻值R、电阻上的电压V、流过电阻的电流I,然后采用三种方案来计算功率：〔1〕请给出三种方案；〔2〕设电阻、电压、电流测量的相对误差分别为丫R=±1%, Y v= ± 2%, 丫I ± 2.5%,问采用哪种测量方案较好？3、欲用电子计数器测量一个fX=200Hz的信号频率,采用测频〔选闸门时间为1s〕和测周〔选时标为0.1产〕两种方法.〔1〕试比拟这两种方法由土1误差所引起的测量误差；〔2〕从减少土1误差的影响来看,试问fX在什么频率范围内宜采用测频方法,什么范围内宜采用测周方法?卷一参考答案. 选择题1〕单项选择15 个,每题1 分,共15 分.1、B2、C3、C4、A5、C6、A7、C8、B9、D10、 A11、 A12、 D13、 C14、 C15、 C2〕多项选择 5 个,每题 2 分,共10 分.1、A BCD;C;D;D;C2、A;C;D3、B;D;A4、D;A5、B;C. 名词解释〔 5 个,每题 2 分,共10 分〕1、真值A0 ：一个物理量在一定条件下所呈现的客观大小或真实数值2、实际值：在每一级比拟中,都以上一级标准所表达的值当做准确无误的值.3、标称值：测量器具上标定的数值4、示值：由测量器具指示的被测量量值5、测量误差：测量仪器仪表的测得值与被测量真值之间的差异.. 判断〔10 个,每题 1 分,共10 分〕1、错误2、正确3、正确4、错误5、正确6、错误7、错误8、错误9、正确10、正确. 简做题〔5 个,每题 5 分,共25 分〕1、答：测量是为了取得被测对象而进行的实验过程.以电子技术根底为手段的测量为电子测量.2、答：计量是保证单位和量值的统一和准确一致的测量.把未知量与经过准确确定并经过国家计量部门认可的基准.测量与计量是缺一不可的.计量是测量的一种特殊形式.是测量工作开展的客观需要.而测量是计量联系生产实际的重要途径, 没有测量就没有计量. 没有计量就没有测量准确性的保证.3、答：人为因素,量具因素,力量因素,测量因素,环境因素.绝对误差和相对误差绝对误差以真值参考为基准,相对误差只有大小和符号没有量纲的数值.4、答：屡次测量同一个量值时, 误差的绝对值和符号均以不可预定方式变化的误差为随机误差.随机误差没有规律, 不可以预定, 可以通过屡次测量求平均值的方法来削弱随机误差对测量结果的影响.5、答：它突破了模拟频率合成法的原理, 从相位的概率出发进行频率合成, 不仅可以得到不同频率不同相位的正弦波,还可以得到任意波形的信号.五. 论述题( 3 个,每题10 分,共30 分)1、解：V A=A -A0=95 -100=-5V = -5%V [ dB] =20lg(1+V)dB=20lg(1 -0.05)dB=0.446dB2、解：方案1：P=VIVP=VI+VV= ± (2.5%+2%)= ± 4.5%方案2：P=V2/RVP=2VV — VR= 土(2X 2%+1%)= 土5%方案3：P=I2RVP=2VI+VR= ±(2X2.5%+1%)= ±6%,选择第一种方案P=VI3、解：测频：土5X 10-3测周：0.1 X 10-6X200= ±2X 10-5从结果可知,对于测量低频信号,测周比测频由± 测周1 误差所引起的测量误差要小,故应选用模式以提升测量精度.。

一、填空题1、在选择仪器进行测量时,应尽可能小的减小示值误差,一般应使示值指示在仪表满刻度值的___2/3__ 以上区域.2、随机误差的大小,可以用测量值的____标准偏差____ 来衡量,其值越小,测量值越集中,测量的____精密度____ 越高.3、设信号源预调输出频率为1MHz ,在15 分钟内测得频率最大值为1.005MHz ,最小值为998KHz ,则该信号源的短期频率稳定度为___0.7%___ .4、信号发生器的核心部分是振荡器.5、函数信号发生器中正弦波形成电路用于将三角波变换成正弦波.6、取样示波器采用非实时取样技术扩展带宽,但它只能观测重复信号.7、当观测两个频率较低的信号时,为避免闪烁可采用双踪显示的____断续____方式.8、BT-3 型频率特性测试仪中,频率标记是用一定形式的标记来对图形的频率轴进行定量,常用的频标有___针形频标_____ 和____菱形频标_____ .9、逻辑分析仪按其工作特点可分逻辑状态分析仪和逻辑定时分析仪.10、指针偏转式电压表和数码显示式电压表测量电压的方法分别属于____模拟__ 测量和___数字___ 测量.1、测量误差是测量结果与被真值的差异.通常可以分为绝对误差和相对误差.2、在测量数据为正态分布时,如果测量次数足够多,习惯上取3σ作为判别异常数据的界限,这称为莱特准则.3、交流电压的波峰因数定义为峰值与有效值之比,波形因数定义为有效值与平均值之比.4、正弦信号源的频率特性指标主要包括频率X围、频率准确度和频率稳定度.5、频谱分析仪按信号处理方式不同可分为模拟式、数字式和模拟数字混合式.6、逻辑笔用于测试单路信号,逻辑夹则用于多路信号.7、当示波器两个偏转板上都加正弦信号时,显示的图形叫李沙育图形,这种图形在相位和频率测量中常会用到.8、在示波器上要获得同步图形,待测信号周期与扫描信号周期之比要符合.1、按照误差的基本性质和特点,可把误差分为系统误差、随机误差、和粗大误差.2、按检波器在放大器之前或之后,电子电压表有两种组成形式,即放大-检波式和检波-放大式.3、在双踪示波器的面板上,当"微调〞增益控制旋钮顺时针方向转至____校准__ 位置时,才能使显示波形的偏转幅度对应于偏转因数选择开关所指示的位置.4、在没有信号输入时,仍有水平扫描线,这时示波器工作在连续扫描状态；若工作在触发扫描状态,则无信号输入时就没有扫描线.5、BT-3 型频率特性测试仪中,频率标记是用一定形式的标记来对图形的频率轴进行定量,常用的频标有__针形频标______ 和__菱形频标_______ .6、逻辑笔用于测试单路信号,逻辑夹则用于多路信号.7、评价正弦信号发生器的技术指标归纳为三大指标,即频率特性、输出特性和调制特性.二、判断题1、数字式万用表测量的过程是先将被测量转换成直流电压信号.〔√〕2、当被测频率大于中界频率时,宜选用测周的方法；当被测频率小于中界频率时,宜选用测频的方法.〔×〕3、用计数器直接测周的误差主要有三项：即量化误差、触发误差以与标准频率误差.〔√〕4、能够输出多种信号波形的信号发生器是脉冲信号发生器.〔×〕5、电子示波器是时域分析的最典型仪器.〔√〕6、频谱分析仪主要用于分析信号的频谱分布.〔√〕7、虚拟仪器充分体现了"软件就是仪器〞的思想,在虚拟仪器中可以取消硬件.〔×〕8、逻辑状态分析仪主要用于数字系统的硬件测试.〔×〕9、差频式信号发生器的特点是频率覆盖X围宽,但频率准确度差.〔√〕10、低频信号发生器的指示电压表的示数就是它输出电压的实际值.〔×〕1、数字式万用表测量的过程是先将被测量转换成直流电压信号.〔√〕2、在测量周期时,为减少被测信号受到干扰造成的转换误差,电子计数器应采用多周期测量法.〔√〕3、当计数器进行自校时,从理论上来说不存在±1个字的量化误差.〔√〕4、间接合成法又称为锁相合成法,通过锁相环来完成频率的加、减、乘、除.〔√〕5、用示波器观察任意两种波形的合成图形都可以认为是李沙育图形〔×〕6、频谱特性测试仪主要用于电路频率特性的测试.〔√〕7、虚拟仪器充分体现了"软件就是仪器〞的思想,在虚拟仪器中可以取消硬件.〔×〕8、数据域的测试一般分三个阶段进行：测试生成、测试评价和测试实施.〔√〕9、低频信号发生器的指示电压表的示数就是它输出电压的实际值.〔×〕10、在所有场合下,扫频测试法均优于点频测试法.〔×〕1、数字式万用表测量的过程是先将被测量转换成直流电压信号.〔√〕2、当被测频率大于中界频率时,宜选用测周的方法；当被测频率小于中界频率时,宜选用测频的方法.〔×〕3、当计数器进行自校时,从理论上来说不存在±1个字的量化误差.〔√〕4、锁相式频率合成技术是一种直接式的频率合成技术.〔×〕5、用示波法测量信号的时间、时间差、相位和频率都是以测量扫描距离为基础的.〔√〕6、频谱特性测试仪主要用于电路频率特性的测试.〔√〕7、虚拟仪器充分体现了"软件就是仪器〞的思想,在虚拟仪器中可以取消硬件.〔×〕8、数据域的测试一般分三个阶段进行：测试生成、测试评价和测试实施.〔√〕9、频率稳定度又分为短期频率稳定度和长期频率稳定度,其中长期频率稳定度是指在任意24小时内信号频率发生的最大变化.〔×〕10、混频式锁相环可以实现频率的加减运算.〔√〕简答题、计算题1、试述测量和电子测量的定义.答：测量是为确定被测对象的量值而进行的实验过程.在这个过程中,人们借助专门的设备,把被测量与标准的同类单位量进行比较,从而确定被测量与单位量之间的数值关系,最后用数值和单位共同表示测量结果.从广义上说,凡是利用电子技术进行的测量都可以说是电子测量；从狭义上说,电子测量是指在电子学中测量有关电的量值的测量.2、比较触发扫描和连续扫描的特点.答：连续扫描和触发扫描示波器扫描的两种方式.为了更好地观测各种信号,示波器应该既能连续扫描又能触发扫描,扫描方式的选择可通过开关进行.在连续扫描时,没有触发脉冲信号,扫描闸门也不受触发脉冲的控制,仍会产生门控信号,并启动扫描发生器工作；在触发扫描时,只有在触发脉冲作用下才产生门控信号.对于单次脉冲或者脉冲周期长的信号采用触发扫描方式更能清晰观测.3、锁相环有哪几个基本组成部分,各起什么作用？答：如图所示,基本锁相环是由基准频率源、鉴相器〔PD〕、环路滤波器〔LPF〕和压控振荡器〔VCO〕组成的一个闭环反馈系统.鉴相器是相位比较器,它将两个输入信号Ui和UO之间的相位进行比较, 取出这两个信号的相位差,以电压Ud的形式输出给低通滤波器〔LPF〕.当环路锁定后,鉴相器的输出电压是一个直流量.环路低通滤波器用于滤除误差电压中的高频分量和噪声,以保证环路所要求的性能,并提高系统的稳定性.压控振荡器是受电压控制的振荡器,它可根据输入电压的大小改变振荡的频率.4、测量上限为500V的电压表,在示值450V处的实际值为445V,求该示值的：〔1〕绝对误差〔2〕相对误差〔3〕修正值〔本题10分〕解：〔1〕绝对误差〔2〕相对误差〔3〕修正值5、欲用电子计数器测量一个=400Hz 的信号频率,采用测频〔选闸门时间为1s 〕和测周〔选时标为0.1μs 〕两种方法,试比较这两种方法由±1 误差所引起的测量误差.解①测频时,量化误差为②测周时,量化误差为从计算结果可以看出,采用测周方法的误差小些.6、由函数信号发生器分别产生正弦波、方波和三角波,调节其幅度使有效值读数的电压表读数都为0.7Ｖ,问这三种信号的峰值分别为多少？解：利用有效值电压表可直接从电表上读出被测电压的有效值而无须换算根据波峰因数得对于正弦波,对于方波,对于三角波,7、有一正弦信号,使用垂直偏转因数为100mV/div的示波器进行测量,测量时信号经过10：1的衰减探头加到示波器,测得荧光屏上波形的高度为7.07div,问该信号的峰值、有效值各为多少？解：示波器测量的是峰-峰值.正弦信号的峰值正弦信号的有效值2、试说明触发电平、触发极性调节的意义.答：在电路中设置触发电平和触发极性调节两种控制方式,通过这两种方式可任意选择被显示信号的起始点,便于对波形的观测和比较.触发极性是指触发点位于触发源信号的上升沿还是下降沿.触发点位于触发源信号的上升沿为"+〞极性；触发点位于触发源信号的下降沿则为"－〞极性；触发电平是指触发脉冲到来时所对应的触发放大器输出电压的瞬时值,触发极性和触发电平决定触发脉冲产生的时刻,并决定扫描的起点.3、画出文氏电桥RC振荡器的基本构成框图,并说明其振荡条件.答：下图为文氏电桥振荡器的原理框图.R1、C1、R2、C2组成RC选频网络,可改变振荡器的频率；R3、R4组成负反馈臂,可自动稳幅.在时,输入信号经RC选频网络传输到运算放大器.同相端的电压与运算放大器的反馈网络形成的电压同相,即有和.这样,放大器和RC选频网络组成的电路刚好组成正反馈系统,满足振荡的相位条件,因而有可能振荡.此时,反馈系数F=1/3,因此只要后接的二级放大器的电压放大倍数为A ,那么就满足了振荡器起振的幅值条件AVF≥1,可以维持频率时的等幅正弦振荡.4、有一个100V的被测电压,若用0.5级、量程为0~300V和1.0级、量程为0~100V的两只电压表测量,问哪只电压表测得更准些？为什么？要判断哪块电压表测得更准确,即判断哪块表的测量准确度更高.〔1〕对量程为0～300V、±0.5级电压表,根据公式有〔2〕对量程为0～100V、±1.0级电压表,同样根据公式有从计算结果可以看出,用量程为0～100V、±1.0级电压表测量所产生的示值相对误差小,所以选用量程为0～100V、±1.0级电压表测量更准确.5、用某计数式频率计测频率,已知晶振频率的相对误差为,门控时间,求：〔1〕测量MHz时的相对误差；〔2〕测量KHz时的相对误差；并提出减小测量误差的方法.解：根据电子计数器测量频率的最大相对误差计算公式为〔1〕测量MHz时的相对误差〔2〕测量KHz时的相对误差当被测信号频率一定时,主门开启时间越长,量化的相对误差就越小；当主门开启时间一定时,提高被测信号的频率,也可减小量化误差的影响.6、在示波器上分别观察到正弦波、方波的峰值为1V,分别用都是正弦有效值刻度的、三种不同的检波方式的电压表,试求读数分别为多少？解：〔1〕用峰值检波方式电压表测量,读数都是0.707V,与波形无关.〔2〕用有效值检波正弦有效值刻度的电压表测量①正弦波②方波〔3〕用均值检波正弦有效值刻度的电压表测量①正弦波②方波波形因数和波峰因数均为1,所以其平均值为1V,相应此平均值的正弦有效值即为读数值.7、用双踪示波器观测两个同频率正弦波a,b,若扫描速度为20 /cm,而荧光屏显示两个周期的水平距离是8cm,问：〔1〕两个正弦波的频率是多少？〔2〕若正弦波a比b相位超前1.5cm,那么两个正弦波相差为多少？用弧度表示.解：〔1〕根据被测交流信号的周期为则〔2〕根据两信号的相位差为则2有一信号在荧光屏一周期的水平长度为7cm,扫描速度开关置于"10ms/cm〞位置,扫描扩展置"拉出×10〞位置,求被测信号的周期.解：根据可得测交流信号的周期为3、测量电阻消耗的功率时,可间接测量电阻值,电阻上的压降,流过电阻的电流.设电阻、电压、电流的相对误差分别为、、,试确定测量的最佳方案.解：间接测量电阻消耗的功率有三种方案,即、、,根据误差合成公式可分别算出每种方案的测量误差.<1> 方案<2> 方案<3> 方案可见,在给定的各分项误差的条件下,选择第一种方案的合成误差最小.4、利用频率倍增方法,可提高测量准确度,设被测频率源的标称频率为=1MHz,闸门时间置于1s,欲把±1误差产生的测频误差减少到1×10-11,试问倍增系数应为多少？解：倍增前量化误差为倍增系数为5、下图是简化了的频率合成器框图,为基准频率,为输出频率,试确定两者之间的关系.若=1MHz,分频器÷n和÷m中可以从1变到10,步长为1,试确定的频率X围.解：基准频率通过分频器÷n得到频率为的信号,输出频率通过分频器÷m得到频率为的信号.这两个信号再通过鉴相器,取出这两个信号的相位差,以电压的形式通过低通滤波器加到压控振荡器以控制基准频率,直至环路进入"锁定状态".若=1MHz所以确定的频率的X围为105Hz~107Hz.6、甲、乙两台DVM,甲的显示器显示的最大值为9999,乙为19999,问：〔1〕它们各是几位的DVM,是否有超量程能力？〔2〕若乙的固有误差为,分别用2V和20V档测量电压时,绝对误差和相对误差各为多少？解：〔1〕超量程能力是DVM的一个重要的性能指标.1/2位和基本量程结合起来,可说明DVM 是否具有超量程能力.甲是4位DVM,无超量程能力；乙为4位半DVM,可能具有超量程能力. 〔3〕用2V挡测量绝对误差相对误差用20V挡测量绝对误差相对误差。

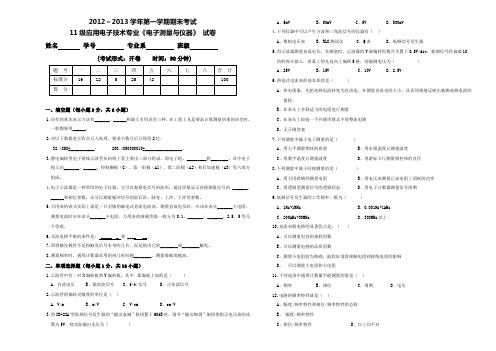

2012～2013学年第一学期期末考试11级应用电子技术专业《电子测量与仪器》试卷姓名学号专业系班级(考试形式：开卷时间：90分钟)一、填空题（每小题2分，共8小题）1.误差的基本表示方法有_______、______和最大引用误差三种，在工程上凡是要求计算测量结果的误差时，一般都要用______。

2.对以下数据进行四舍五入处理，要求小数点后只保留2位。

32.4850=___________； 200.4850000010=_________________。

3.静电偏转型电子射线示波管从结构上看主要由三部分组成，即电子枪、_________和________。

其中电子枪又由_______、______、控制栅极（G）、第一阳极（A1）、第二阳极（A2）和后加速极（A3）等六部分组成。

4.电子示波器是一种常用的电子仪器，它可以观察电信号的波形，通过屏幕显示直接测量信号的 _______、______和相位参数，还可以测量脉冲信号的前后沿、脉宽、上冲、下冲等参数。

5.万用表的表头实际上就是一只灵敏的磁电式直流电流表，测量直流电压时，应该在表头_______大电阻，测量电流时应在表头_______小电阻。

万用表的准确等级一般分为0.1，_______、_______、2.5、5等几个等级。

6.交流电桥平衡的条件是： _____ _ 和 ____ __。

7.所谓触发极性不是指触发信号本身的正负，而是指由它的________或________触发。

8.测量频率时，通用计数器采用的闸门时间越________，测量准确度越高。

二、单项选择题（每小题1分，共12小题）1.示波管中有一对X偏转板和Y偏转板，其中 X偏板上加的是（）A、直流电压B、锯齿波信号C、f(t)信号D、正弦波信号2.示波管的偏转灵敏度的单位是（）A、V/mB、m/VC、V/cmD、cm/V3.将XD-22A型低频信号发生器的“输出衰减”旋钮置于60dB时，调节“输出细调”旋钮使指示电压表的读数为5V，则实际输出电压为（） A、5mV B、50mV C、5V D、500mV4.下列仪器中可以产生方波和三角波信号的仪器有（）A、模拟电压表B、RLC测试仪C、Q表D、低频信号发生器5.用示波器测量直流电压。

为第2页 共2页管脚是________极。

4. 函数信号发生器也称为________________，能在很宽的频率范围内产生________、________、________、锯齿波和脉冲波等多种波形。

5. 数字舍入规则中有“奇进偶不进”原则，即5之前是奇数舍后进一，5之前是偶数舍后不进位。

下列的数值有效数字保留小数点后两位数：21.535→________，11.165→________。

6. 根据测量的性质和特点，测量误差可分为 ________、________和________三类。

________是在一定测量条件下，测量值明显偏离实际值所造成的测量误差，应将它________。

三、判断题（每题2分，总计10分）1.在测量结果的数字列中，前面“0”都是有效数字。

（ ）2.电压表的基本量程为伏特量级。

（ ）3.交流电在1s 内重复变化10次，其频率就是10Hz 。

（ ）4.测量交流电压时，极性一定不能接错。

（ ）5.双通道交流毫伏表在开机之前仪表以水平位置为宜。

( )四、计算题（第1、3、4题每题10分，第2题每题15分，总计45分）1. 试计算下列各式（用数字近似运算规则计算）（1）2.365+15.78+4.51+7.3（2）12.435+21.382-4.51-2.32. 有一被测电压为3.50V ，测量时该表的示值为3.57V ，仪表的量程为5V 。

求：（1）绝对误差与修正值各为多少？（2）实际相对误差为多少？（提示：实用相对误差=100*实际值绝对误差﹪）3. 信号发生器通常可分为几类，分别是什么？其中按输出信号的波形不同可以分为几种信号，分别画出来并标明。

4. 请你简述用模拟式万用表测电阻的过程。

电子测量期末考试试题电子测量期末考试试题电子测量是一门重要的工程技术学科，旨在掌握电子测量的基本原理、方法和技能。

在期末考试中，我们将出一道试题来考察学生对该学科的理解和应用能力。

一、试题内容请设计一个基于模拟电路的电压测量方案，要求实现以下功能：1、测量0~10V的直流电压；2、精度要求达到±0.1V；3、设计方案应包含电路图、元件参数和调试方法。

二、试题要求1、学生需在规定时间内（2小时）完成该试题，并提交书面答案；2、答案应清晰、准确，符合学术规范；3、学生需独立完成，不得抄袭、作弊或使用辅助工具。

三、评分标准1、电路图设计（30分）：电路图应清晰、合理，符合电子测量原理；2、元件选择（20分）：选择的元件应符合实际应用要求，精度符合题目要求；3、调试方法（30分）：调试方法应科学、合理，能够有效地修正误差；4、整体思路（20分）：整体思路应严谨、清晰，能够实现题目要求的功能。

四、解题思路1、设计电路图：可以采用放大器和基准电压源来实现电压测量。

首先，将待测电压放大一定倍数，然后将其与基准电压进行比较，得出测量结果。

为了提高测量精度，可以加入失调电压调整电路和放大器自校准电路。

2、选择元件：根据题目要求，选择的元件应满足精度和稳定性要求。

可以选择精密放大器、高精度基准电压源和失调电压调整器等元件。

3、设计调试方法：可以采用逐步逼近法来调试该电路。

首先，调整放大器的增益和失调电压调整器，使输出电压接近期望值。

然后，调整基准电压源，使输出电压与待测电压相等。

最后，调整反馈电阻，使放大器达到最佳增益。

4、整体思路：该试题的解题思路是先设计电路图，然后选择合适的元件，再设计调试方法。

在解题过程中，要注意精度和稳定性的要求，并充分考虑实际应用中的环境因素。

五、总结该试题旨在考察学生对电子测量的基本原理、方法和技能的掌握程度。

通过设计电路图、选择元件和调试方法等环节，可以提高学生的电子测量能力。

《电子测量与仪器》期终考查试卷（B 卷） 适用专业：一、 填空题（共30空，每空1分，共30分） 1、根据测量误差的性质和特点，可将它们分为___________误差、 误差和______________误差三大类。

2、电子测量仪器一般可分为__ _用仪器和_ __用仪器两大类。

3、电子测量的三大仪器是 、 和 。

4、示波器由 、 和 组成。

5、示波管是一种能把 信号转换成 信号的仪器；它由 、 、 三部分组成。

6、电子电压表按测量结果的显示方式可分成 和 。

模 拟式电压表常用 作为指示器。

7、信号发生器的主要技术特性包括 、 和 。

8、集中参数元件指的是 、 和 。

9、函数发生器可以产生 、 、 、 、 和正负尖脉冲等波形。

二、单项选择题（每题2分，共13题，共26分） 1、测量误差是指被测量值与（ ）之间的差异。

A.真值 B.测量值 C.估计值 D.示值 2、电子测量是泛指以（ ）为手段的测量。

A.电参数B.电性能C.电子技术D.电路3、将输入信号中的交直流成分都加到示波器上显示是（）耦合方式。

A. 交流耦合B. 接地耦合 C．直流耦合4、电子计数器直接测频，不管计数量N为何值，最大量化误差总是等于（）。

A.＋1个计数单位B.－1个计数单位C.±1个计数单位D.N个计数单位误差5、测周与测频的实现电路最主要的区别是( )A.测频的门控信号来自测量信号，而测周的门控信号来自时基信号B.测频的门控信号来自时基信号，而测周的门控信号来自测量信号C.测频、测周的门控信号均来自测量信号D.测频、测周的门控信号均来自时基信号6、低频信号发生器一般采用（）A.L、C振荡器B.RC文氏电桥振荡器C.电容三点式振荡器D.电感三点式振荡器7、数字式频率计可以用来测量（）A.信号的失真度B.信号的功率C.信号的频率D.信号的幅度8、数字式电压表的核心是（）A.输入电路B.A/D转换器C.计数电路D.逻辑控制电路9、电流表测电流属于哪种测量法：（）A.直接测量法B.间接测量法C.对比测量法D.比较测量法10、瞬时值数字相位计属于（）变换式数字相位计。

一．单项选择题（每题2分，共20分）1、使示波器垂直输入与地耦合,则示波器显示 （ C ） A 、自动触发水平线 B 、表明零伏特位置 C 、以上都对2、满度相对误差实际上给的是 （ B ） A 、相对误差限 B 、绝对误差限 C 、绝对误差3、若测量值X ＝5.1352，只取三位有效数字，则X 为 （ A ） A 、5.14 B 、5.13 C 、5.1354、Y 偏转灵敏度越高，反映了示波管观察微弱信号的能力越 （ A ） A 、强 B 、弱 C 、不变5、示波器在“自动”触发方式下，若无被测信号输入，则扫描线 （ B ） A 、无 B 、有 C 、不确定6、决定信号发生器的有效频率范围的是 （ C ） A 、输出级 B 、变换级 C 、主振级7、用示波器可以进行的两个最基本的测量是 （ C ） A 、时间和频率测量 B 、电压和脉宽测量 C 、时间和电压测量8、DVM 的核心组成部分为 （ C ） A 、电子计数器 B 、数字显示器 C 、模/数变换器9、当被测频率比计数器中界频率低时，应选用计数器的 （ C ） A 、计数功能 B 、测频功能 C 、测周功能10、当评估一台示波器的性能时，应该考虑 （ D ）A 、带宽B 、垂直灵敏度C 、扫描速度D 、以上都对 二．判断（每题1分，共20分）1、绝对误差是指误差绝对值的大小。

（ × ）2、测量读数2.1V 与2.10V 是一样的。

（ × ）3、低频信号发生器只有等幅正弦信号输出。

（ × ）4、示波管的阳极A1，A2，A3只起加速作用。

（ × ）5、示波器上显示的波形就是被测信号的波形。

（ × ）6、示波管偏转灵敏度值越大，观察微弱信号的能力越强。

（ × ）7、“常态”触发时，示波器按一般触发扫描方式工作。

（ √ ）8、负极性触发即触发电平是负的。

（ × ）9、可以将标准偏差作为随机误差大小的度量单位。

彭水县职业教育中心试卷答卷说明：1.试卷满分 60 分， 45分钟完卷。

出题人：王建云2.本试卷为闭卷考试，适用于 1１电子高考班。

印制40份数一、填空题（1×7）1．示波器的核心部件是____________，简称______。

2.通用示波器由、和三部分组成。

3．示波器探头的作用主要是便于，提供，减小波形失真及展宽示波器的工作频带等。

二、选择题（3×5）1．如图所示为双踪示波器测量两个同频率正弦信号的波形，若示波器的水平（X轴）偏转因数为10μs/div，则两信号的频率和相位差分别是（）。

A、25kHz，0°B、25kHz，180°C、25MHz，0°D、25MHz，180°2．测量时通用示波器的Y偏转因数的“微调”旋钮应置于“校准”位置。

A．周期和频率B．相位差C．电压D．时间间隔3．测量脉冲电压（尖脉冲）的峰值应使用：（）A．交流毫伏B．直流电压表C．示波器D．交流电压表4、若示波器发生故障而无扫描信号输出时，在Y轴加入正弦波信号，示波器将显示：（）A、一条水平亮线B、一条垂直亮线C、光点D、无任何显示5．示波器的偏转因数为5V/div时，测正弦交流电的峰-峰值读数为8div，探头衰减10：1，则该正弦交流电的有效值为（ ）A ．20V ；B ．40V ；C ．141V ；D ．14V三、判断题（2×5）。

正确的在括号填√，错误的在括号填×。

1. 为使波形同步，应使x T 与y T 成整数倍关系，即 x y nT T 。

（ ）2．用示波器测量交、直流混合电压时，应将输入耦合选择开关置于“AC ”位置。

（ ）3、用示波器测量交直流的混合电压时，应把输入耦合开关置于DC 位置。

（ ）4．用示波器进行电压测量时，一定要将丫轴增益“微调”置“校准”位，测量结果才准确。

（ ）5．使用通用电子示波器检测波形的周期时，一定要把“水平微调旋钮”和“垂直微调旋钮”打在校准位置。
