套管规格参数

10kv欧式标准套管规格
欧式标准套管是指采用欧式标准设计的电力电缆保护套管。

10kV欧式标准套管规格通常包括以下几个方面：
1. 内径：10kV欧式标准套管的内径通常为200mm、250mm、300mm、350mm、400mm、450mm、500mm、550mm、600mm等不同尺寸，以适应不同规格的电缆。

2. 外径：10kV欧式标准套管的外径通常比内径大10-20mm，以确保电缆能够稳固地固定在套管内部。

3. 壁厚：10kV欧式标准套管的壁厚通常为2.0mm、2.5mm、3.0mm、3.5mm、
4.0mm、4.5mm、
5.0mm、5.5mm等不同厚度，以满足不同环境下的使用要求。

4. 材质：10kV欧式标准套管通常采用聚氯乙烯（PVC）等塑料材料制造，具有良好的耐腐蚀性、耐磨性和抗老化性能。

5. 颜色：10kV欧式标准套管的颜色通常为黑色、白色、灰色、绿色等，以方便区分不同电压等级的电缆。

6. 标准：10kV欧式标准套管的标准通常为GB/T 12772-2008《电力电缆用塑料绝缘套管》等。

以上是10kV欧式标准套管的一些常见规格参数，具体规格还需根据实际使用情况和要求进行选择。

热缩套管基本知识屏线的接地线一般会使用热缩套管，原因是接地线上流过的电流较大，发热严重，普通线材容易因为发热而导致变软，甚至烧焦。

而热缩套管具有良好的绝缘和抗压能力。

因此除了线材上可以使用热缩套管，保险丝、电容等易爆品也会加上热缩套管进行防爆。

常见的热缩套管有：PE热缩管、PET热收缩套管、仿木纹热缩套管、10kV高压绝缘热缩管以及35kV高压绝缘热缩管。

1、PE热缩管：具有绝缘、收缩温度低、收缩速度快及柔软的特点。

收缩温度分90℃和105℃两种，横向收缩率≥50%，抗拉强度在10Mpa以上，断裂拉伸率≥200%，击穿强度≥15kV/mm。

2热缩套管的10%。

PVC的直径规格范围为：2mm-180mm。

3、PET热缩套管：耐热性、电绝缘性能和机械性能优于PVC热缩套管，且PET热缩套管具有无毒性，易于回收，对环境无污染，符合环保要求。

直径范围：3mm-35mm。

PET的温度使用范围：-50℃-125摄氏度。

电池一般使用这种材料。

备注：横向收缩率和纵向收缩率的测试方法：（1）横向收缩测试方法如下：a．取热缩管样品100mm放入沸水（98±2℃）放置30秒。

b.取出冷却，用数显游标卡尺测量，并依下述方式计算。

收缩率（%）=[(100-收缩后宽度)/100]×100%（2）纵向收缩测试方法同横向收缩。

（3）高温收缩测试方法如下：a．取热缩管样品100mm，放入可恒温控制且热风循环之热烘箱中，于（180±2）℃放置15分钟。

b．取出冷却，用数显游标卡尺测量，并依下述方式计算。

收缩率（%）=[(100-收缩后宽度)/100]×100%PET热缩套管产品在运输过程中应该避免阳光直接暴晒和高温，远离热源，且应存储在环境温度<30℃的通风干燥仓库内，储存期为一年。

4、仿木纹热缩套管：仿木纹热缩套管是以环保型PVC热缩套管为介质，通过特殊加工，使表面覆盖木纹纹路后形成逼真自然的仿木纹效果。

丙烯酸酯玻璃纤维套管KL-2740Polyurethanes fiberglass sleeving丙烯酸酯玻璃纤维软管是由无碱玻璃纤维编织成坯管，再涂以丙烯酸酯乳胶经加热烘干而成的B级绝缘软管。

具有可靠的耐热性，良好的电性能，较好的的柔软性和弹性，以及耐苯、耐油等特性，适用于电机、电器、仪器、仪表、无线电、电视机及空调、风扇、洗衣机等家用电器的布线绝缘和机械保护。

外观：表面光洁，端部整齐。

耐油：软管在105±2℃的变压器油中浸24小时，漆膜不应与玻璃丝管脱开或产生开裂，允许漆管颜色变深。

耐苯:漆管在常温甲苯液体中浸4小时，漆膜不发粘贴或脱落。

Acrylic glass fiber hose is woven E-glass fiber blank tube, coated with acrylic latex is made by heating and drying of the Class B insulation hose. Reliable heat resistance, good electrical properties, good softness and flexibility, and resistance to benzene, oil and other properties, for electrical, electronics, instruments, meters, radio, TV and air-conditioning, fans, washing machines, etc. appliance wiring insulation and mechanical protection.Appearance: smooth surface, the ends neatly.Oil: hose at 105 ± 2 ℃ transformer oil immersed for 24 hours, the film should not be torn off or cracking glass tube, allowing the paint tube darker.Resistance to benzene: toluene liquid paint tube immersed at room temperature 4 hours, the film is not made paste or off.内径壁厚标称（mm）偏差（±）最小最大0.3、0.5、0.8 ±0.100.20 0.501.0、1.5 ±0.150.20 0.752.0、2.5 ±0.200.20 0.753.0、3.5、4.0、5.0、6.0±0.250.20 0.757.0、8.0 ±0.500.30 0.759.0、10.0、12.0、14.0、16.0、18.0 ±0.500.40 0.9020.0、23.0、25.0、27.0 ±0.500.40 1.00性能指标击穿电压（KV）常态时≥2.5 受潮后≥1.5 缠绕后≥1.2弹性温度：20±5摄氏度，相对湿度：65±5%，软管在规定棒径上缠绕1小时。

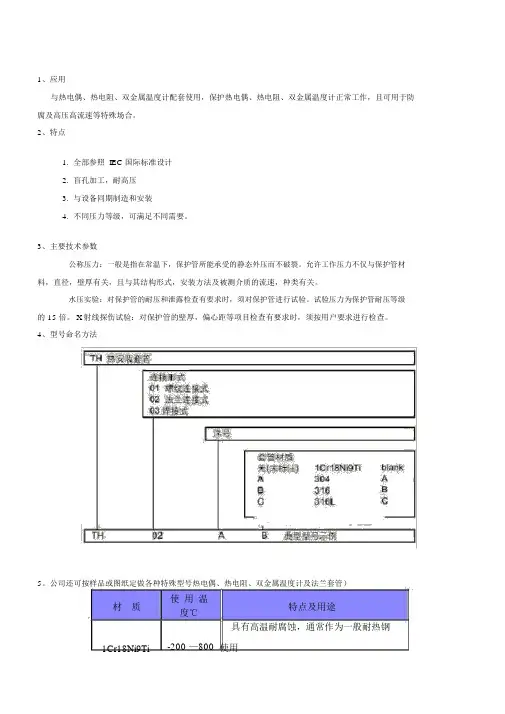

1、应用与热电偶、热电阻、双金属温度计配套使用，保护热电偶、热电阻、双金属温度计正常工作，且可用于防腐及高压高流速等特殊场合。

2、特点1.全部参照 IEC 国际标准设计2.盲孔加工，耐高压3.与设备同期制造和安装4.不同压力等级，可满足不同需要。

3、主要技术参数公称压力：一般是指在常温下，保护管所能承受的静态外压而不破裂。

允许工作压力不仅与保护管材料，直径，壁厚有关，且与其结构形式，安装方法及被测介质的流速，种类有关。

水压实验：对保护管的耐压和泄露检查有要求时，须对保护管进行试验。

试验压力为保护管耐压等级的 15 倍。

X射线探伤试验：对保护管的壁厚，偏心距等项目检查有要求时，须按用户要求进行检查。

4、型号命名方法5。

公司还可按样品或图纸定做各种特殊型号热电偶、热电阻、双金属温度计及法兰套管）材质使用温特点及用途度℃具有高温耐腐蚀，通常作为一般耐热钢1Cr18Ni9Ti -200 —800 使用304 -200 —800低碳含量，具有良好耐晶间腐蚀性，通常作为一般耐热钢使用316 -200 —750低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用316L -200 —750超低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用蒙乃尔-100 —700 镍铜合金，具有良好耐晶间腐蚀性，适MonelK500 用于强硫酸等腐蚀性场合哈氏合金-100 —700 具有良好耐晶间腐蚀性，作为耐腐蚀钢H.Alloy-276 使用Incone1600 -100 — 1000镍铬铁合金，具有优良高温抗氧化性，通常作为耐热钢使用具有高温抗氧化性，耐腐蚀性通常作为310S -200 — 1000 耐热钢使用GH3030 0— 1100镍基高温合金钢，具有优良抗氧化性，耐腐蚀性，通常作为耐热钢使用GH3039 0— 1300镍基高温合金钢，具有优良抗氧化性，耐腐蚀性，通常作为耐热钢使用高铝质0— 1300工业陶瓷管，具有优良抗氧化性，耐腐蚀性钢玉管0— 1600工业陶瓷管，具有优良抗氧化性，耐腐蚀性3YC52 0— 1300高温合金，具有优良抗氧化性，耐腐蚀性，机械性能好，适用于高温场所二硅化钼 MoSi2 0— 1600具有优良抗氧化性，耐腐蚀性，机械性能好，适用于高温场所□ 金属保护管的品种及特性种类钢号化学成分 %钛TB35 0.2Fe-Ti黄铜C3601 59-63 Cu-Zn镍铜合金NCu 63-70 Ni-Cu低碳钢STPG0.25-0.3C0.3-1.0Mn 余 Fe高温压力容器SFVAF22 2.25Cr-1Mo-Fe用锻钢C≤0.15SS304 18Cr-8Ni-FeSS316 18Cr-12Ni-2.5Mo-Fe 奥氏体SS310S 25Cr-20Ni-Fe 不锈钢SS321 18Cr-9Ni-Ti-FeSS347 18Cr-9Ni-Nb-Fe奥氏体、铁素体SUS329J125Cr-4.5Ni-2Mo 不锈钢铁素体SUH446 25Cr-0.2N-0.2C 耐热钢耐热耐蚀NCF600 15.5Cr-72Ni-7Fe20.5Cr-32Ni-44.5Fe超合金NCF800Ti-Al-Cu15Cr-52Ni-16Mo 镍基耐热—5.5Fe-4W耐蚀合金22Cr-48Ni-9Mo18Fe-1.5Co-0.6W钴基耐热UMCO50 28Cr-21Fe-1Si耐蚀合金50Co耐磨合金HR1230 Ni-Fe-Cr-Al铁基合金MPT-1 Fe-CrMPT-2 Fe-Cr 耐热合金管3YC52 Ni45Cr17AlOR1300 Ni-Cr-W-Mo-Al □ 非金属保护管的品种及特性常用温度材质符号化学成分 %℃氯化乙烯树脂氯化乙烯50 聚乙烯乙烯80氟树脂乙烯250常用温度特性（℃）250在低温下耐蚀，尤其耐海水腐蚀。

高起点 优服务 低价位-------------------------------------------------------------------------------我们社会在不断发展，在城乡建设中常用到pe 电缆保护套管，其制作材质为相对稳定的聚乙烯材质，有不同的规格，其重量轻，在运输方面也相对方便。

接下来由芜湖谷峰管业有限公司为您简单解答，希望能给您带来一定程度上的帮助。

谷峰管业生产的PE 电力通信电缆护套管，产品规格齐全（32mm~250mm ），安装方便，绿色环保被广泛应用于各市政工程。

根据YD/T841-1996和QB/T2479-2005标准进行生产，采用目前世界上比较先进的挤出生产线和挤出工艺，配合上等的原材料进行生产。

并贯彻执行ISO9001-2000国际质量管理体系标准，使产品质量得到强有力的保证。

电缆光缆用聚乙烯（pe ）护套料。

聚乙烯（pe）护套料作为电高起点优服务低价位------------------------------------------------------------------------------- 缆护套，不仅具有优良的介电性能，而且优有优良的耐低温，抗应力开裂等性能。

广泛应用于通讯，控制信各异和电力电缆护，可以架空埋地和地下敷设。

其技术参数如下：一、抗寒耐热程度：工作常态：-40°C~+65°C，操作常态：15°C~+65°C不变色，不发生断裂现象。

二、抗电强度：在温度为-40°C~+65°C，相对湿度≤95%的条件下，护套与外交流电压接触时能承受交流50HZ(Ac)1500V历时1分钟无击穿、无飞弧现象。

三、绝缘电阻：在正常大气条件下，护套的绝缘电阻≥5×1014M Ω。

四、阻燃性能：在常态下达到FV-O级（即离明火3秒钟内熄灭）。

高起点优服务低价位-------------------------------------------------------------------------------五、老化：护套在工作环境条件下，低温、高温、油、水、电对其不会引起弯曲、断裂等现象，且外观色泽不变。

API 5CT石油套管化学成分：外径、薄厚、重量偏差长度范围描述：油管标准：API SPEC 5CT、API SPEC 5B、ISO 11960 用途：油管用于油井中抽取石油或天然气。

油管规格：注：P--平头；N--不加厚；U--外加厚；T&C--车螺纹带接箍；I--整体接头。

描述：石油套管标准：API SPEC 5CT、API SPEC 5B、ISO 11960套管规格：注：P--平端；S--短圆螺纹；L--长圆螺纹；B--偏梯形螺纹接箍 Coupling：1、标准接箍 Stabdard Coupling2、特殊间歇接箍 Special Space Coupling3、特殊倒角接箍 Special Bevellde Coupling4、改进型带密封环接箍 API Improved Seal-Ring Coupling(SR13)5、组合接箍或异径接箍 Combination Coupling or Special Diameter Coupling短节或连接管 Pup Joint or Connector：包括所有油套管规格、螺纹或其他组合All Size,thread or their combination of tubing and casing are supplied.尺寸偏差 Dimensions and Tolerances：外径、壁厚、重量允许偏差 Outside Diameter,Wall Thickness and Weight Tolerances:螺纹参数允许偏差 Thread Parameter Tolerances：注a:p---螺距Note 啊：p---Pitch.接箍料常用规格Normal size range of coupling stock套管R-1为4.88～7.62m，R-2为7.62～10.36m，R-3为10.36m至更长。

热缩套管热缩套管是什么东西？热缩管阻燃、绝缘、耐温性能，热缩套管是一种特制的聚烯烃材质热收缩套管,也有叫做EVA材质的。

它具有柔软有弹性。

受热（70-90度）会收缩，广泛应用于各种线束、焊点、电感的绝缘保护，金属管、棒的防锈、防蚀电工器材商店有卖，一般大的经营电线电料的店子都有 ,常用在电线接头上，选合适的热缩管，套在电线接头上，用热风枪加热，热缩管收缩，就把接头套牢了热缩套管的功能一般用电子，电器，电池等包装绝缘作用通过使用热风机可以使之紧缩，起到绝缘，防护等功能热缩套管用什么东西加热电吹风，热风机，热收缩机就可以。

热缩套管的作用热缩套管是一种热收缩包装材料，遇热即收缩，按材质分可分为pvc热缩套管、pet热缩套管、辐照交联pe热缩套管、10KV高压母排保护热缩套管、35KV高压母排保护热缩套管、含胶双壁热缩套管、仿木纹热缩套管热缩套管的材质或种类有哪些热缩管的材料主要是塑料，包括PVC，ABS，EVA，PET等等硅橡胶热缩套管是针对电子零件的绝缘、保护而设计开发的产品。

热缩套管加热时，套管内径迅速收缩一半，将被保护的电子部件紧紧包覆在套管内，而不受外界环境的影响。

其不同于其它套管的最大优点是耐温能达到200℃。

应用一般应用于医疗器械、家用电器、航天航空、军工、汽车制造、电子元器件、变压器、马达等。

UL认证pe辐照交联热缩管具有耐高温、机械强度大、耐化学性好等优点，广泛应用于电缆、接头、变电器、电感线圈的绝缘材料，也可用作油、水、煤气和化工管道的防腐包覆。

pet热缩管从耐热性、电绝缘性能、机械性能上都大大超过pvc热收缩套管，更主要的是PET热收缩套管具有无毒性，易于回收，不含邻苯二甲酸盐[酯].对人体和环境不会产生毒害影响，更符合环保要求。

在使用方法上，pet热缩管和pvc热收缩套管无多大区别，不会增加用户在设备方面的投资，是新一代的包装材料。

环保型PET热收缩套管，主要应用于铝电解电容器、电池、电感等电子元件及轻工产品之封装保护。

金属气密封套管参数第一节套管螺纹连接螺纹及螺纹连接是套管柱质量和强度的重要部分。

套管螺纹的基本连接类型可分为2类：API标准和特殊螺纹（各生产厂家自行开发），其中API标准有4种：短圆螺纹（STC）、长圆螺纹（LTC）、偏剃螺纹（BTC）、直连接螺纹（XL）。

一、API螺纹特点：1、优点1）加工容易，现场配短节方便，成本低。

2）设计精度允许一般条件下操作，而不至对螺纹造成严重损坏，现场易修扣。

3）在优质密封脂配合下满足69MPa，149℃的流体密封。

4）可以一定次数的重复上扣。

5）管子与接箍连接都是通过锥形螺纹，在上紧过程中使得在一定的啮合点上，公母螺纹保持完全紧密的结合。

2、缺点1）不能适应于超高压油气井，尤其是高压气井。

2）在腐蚀条件环境时，由于API接箍膨胀值（干扰值）大，导致产生过大周向应力是产生清脆应力破坏的主要源点，或发生应力应变裂纹。

二、特殊螺纹特点1、螺纹连接强度与管体抗拉强度相等，甚至大于管体抗拉强度。

2、靠金属与金属密封达到优质密封。

3、降低轴向螺纹连接产生的接箍径向膨胀的干扰。

4、内孔面光滑，易对扣上扣，避免产生涡流或产生涡流较小。

5、具有扭矩台肩，满足扭矩强度的要求，又能控制不发生过大的周向应力，可适应套管旋转。

6、满足特殊井眼曲率的大斜度定向井、水平井、分支井对套管柱的连接强度和密封要求。

7、提高了螺纹的抗粘扣性能，满足井下完井作业要求。

三、螺纹连接密封（螺纹连接密封有三种密封形式）：1、锥形螺纹靠螺纹金属面对金属面的压合，并以密封脂固体粒子填充间隙的密封，典型的例子是API圆螺纹，由于API螺纹生产间隙允许公差为0.076mm，使这种间隙存在于啮合面或螺纹顶和根之间，螺纹密封主要依靠螺纹密封脂所含的金属微粒产生的桥接，另一方面也靠螺纹尾部分的金属挤压从而达到密封效果。

2、有一定精度光洁面的金属对金属的封口式密封。

这些螺纹设计均有较大间隙，螺纹没有防漏能力，但对金属密封面设计是细小的接触面（点）。

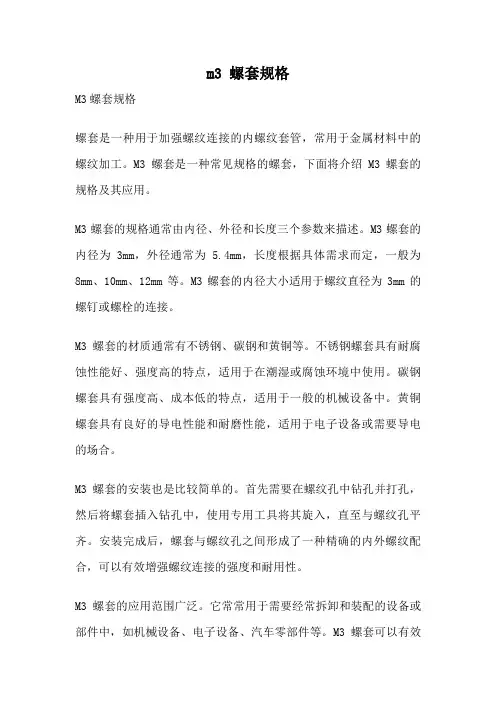

m3 螺套规格M3螺套规格螺套是一种用于加强螺纹连接的内螺纹套管，常用于金属材料中的螺纹加工。

M3螺套是一种常见规格的螺套，下面将介绍M3螺套的规格及其应用。

M3螺套的规格通常由内径、外径和长度三个参数来描述。

M3螺套的内径为3mm，外径通常为 5.4mm，长度根据具体需求而定，一般为8mm、10mm、12mm等。

M3螺套的内径大小适用于螺纹直径为3mm的螺钉或螺栓的连接。

M3螺套的材质通常有不锈钢、碳钢和黄铜等。

不锈钢螺套具有耐腐蚀性能好、强度高的特点，适用于在潮湿或腐蚀环境中使用。

碳钢螺套具有强度高、成本低的特点，适用于一般的机械设备中。

黄铜螺套具有良好的导电性能和耐磨性能，适用于电子设备或需要导电的场合。

M3螺套的安装也是比较简单的。

首先需要在螺纹孔中钻孔并打孔，然后将螺套插入钻孔中，使用专用工具将其旋入，直至与螺纹孔平齐。

安装完成后，螺套与螺纹孔之间形成了一种精确的内外螺纹配合，可以有效增强螺纹连接的强度和耐用性。

M3螺套的应用范围广泛。

它常常用于需要经常拆卸和装配的设备或部件中，如机械设备、电子设备、汽车零部件等。

M3螺套可以有效防止螺纹孔磨损、松动或断裂，提高螺纹连接的可靠性和稳定性。

同时，M3螺套还可以修复已经损坏的螺纹孔，延长设备的使用寿命。

总结一下，M3螺套是一种常见规格的螺套，适用于螺纹直径为3mm 的螺钉或螺栓的连接。

它具有不同的材质可供选择，安装简单方便，广泛应用于各种设备和部件中。

M3螺套的使用可以提高螺纹连接的强度和耐用性，修复已损坏的螺纹孔，延长设备的使用寿命。

如果您需要使用M3螺套，建议根据具体需求选择合适的材质和规格，以确保连接的可靠性和稳定性。

热缩管（英文：heat shrink tube ）是一种特制的聚烯烃材质热收缩套管。

热缩管具有高温收缩、柔软阻燃、绝缘防蚀等优点，被广泛应用于各种线束、焊点、电感的绝缘保护以及金属管、棒的防锈防蚀等。

常见的热缩管有：PVC热缩套管、PET热缩管和含胶热缩管等。

性能: 具有高温收缩、柔软阻燃、绝缘防蚀功能。

广泛应用于各种线束、焊点、电感的绝缘保护，金属管、棒的防锈、防蚀等。

电压等级600V。

高分子材料随着温度由低到高要经历玻璃态—高弹态，玻璃态时性能接近塑料，高弹态时性能接近橡胶。

热缩管所用材料在室温下是玻璃态，加热后变成高弹态。

使用: 生产时把热缩管加热到高弹态，施加载荷使其扩张，在保持扩张的情况下快速冷却，使其进入玻璃态，这种状态就固定住了。

在使用时一加热，它就会变回高弹态，但这时载荷没有了，它就要回缩。

收缩比例：2：1收缩温度：84℃～120℃工作温度：-55℃～125℃防火等级：VW-1PVC热缩套管PVC热缩套管具有遇热收缩的特殊功能，加热98℃以上即可收缩，使用方便。

产品按耐温分为85℃和105℃两大系列，规格Φ2-Φ200，产品符合欧盟RoHS环保指令。

用于电解电容器、电感，产品耐高温性能好、无二次收缩，可代为印刷。

用于各种充电电池的单体、组合包装，并代为设计、印刷图样，并可代客裁切。

用于各种窗帘杆、浴帘杆、挂杆、拖把杆、扫帚柄、工具杆、伸缩杆、园林工具、撑杆等管状物品的外包覆。

并可用于低压室内母线铜排、接头、线束的标识、绝缘外包覆。

效率高、设备投资少、综合成本小。

用于灯饰、LED引脚的包覆，及吉它、包装瓶口的包裹，是新一代的包装材料。

无论是民用、车用还是军用，都是上选。

PET热缩管PET热缩管（聚酯热缩管）从耐热性、电绝缘性能、机械性能上都大大超过pvc热缩套管，更重要的是PET热收缩套管具有无毒性，易于回收，对人体和环境不会产生毒害影响，更符合环保要求。

PET热缩管的环保性能高于欧盟RoHs指令标准，可达到Sony SS-00259环保标准。

钢制套管规格全文共四篇示例，供读者参考第一篇示例：钢制套管是一种用于在建筑工程中用于保护电线、电缆和其他管道的管道材料。

它通常由钢铁制成，具有耐用性和抗腐蚀性，能够在恶劣环境下长期使用。

钢制套管规格的选择对工程的质量和安全性具有重要影响，下面我们就来了解一下钢制套管规格的相关内容。

一、钢制套管的材质钢制套管主要由碳钢、不锈钢和镀锌钢等材质制成。

碳钢是最常见的材质，具有良好的强度和耐蚀性；不锈钢则具有更好的抗腐蚀性，适用于潮湿或酸碱环境；镀锌钢则通过镀锌处理增加了防锈能力。

在选择材质时，需根据工程环境和要求进行合理选择。

钢制套管的直径通常以英寸或毫米为单位，常见的直径包括1/2英寸、3/4英寸、1英寸、25mm、32mm等。

直径的选择需要考虑到管道内部电线的数量以及所需的通电能力，直径过小会导致电线布线不畅，直径过大则会浪费空间和材料。

钢制套管的壁厚主要影响其耐压性能和抗变形能力。

壁厚通常以毫米或英寸为单位，常见的壁厚包括1.6mm、2.0mm、3.0mm等。

在选择壁厚时，需要根据管道的使用环境和受力情况来确定，以确保管道的稳定和耐用。

四、钢制套管的表面处理钢制套管的表面处理通常包括热镀锌、喷塑和喷涂等。

热镀锌是一种通过浸入熔融锌液中形成镀层的方法，能够有效防止氧化和腐蚀；喷塑和喷涂则是通过喷涂聚合物材料来提高外表美观和耐腐蚀性。

合理的表面处理可以延长钢制套管的使用寿命并提高美观度。

五、钢制套管的连接方式钢制套管的连接方式通常包括螺纹连接、焊接连接和压缩连接等。

螺纹连接适用于直径较小的管道，安装简便但耐压能力较差；焊接连接适用于大直径管道，具有良好的密封性和耐压能力；压缩连接则是一种快速、方便的连接方式，广泛应用于电气安装。

钢制套管规格的选择需要结合工程实际需求和环境条件，合理选择材质、直径、壁厚、表面处理和连接方式，以确保管道的稳定、安全和耐用。

希望通过本文的介绍，读者对钢制套管规格有了更深入的了解，有助于在工程设计和实施中做出正确的选择。
