铁磁质及其磁化特性

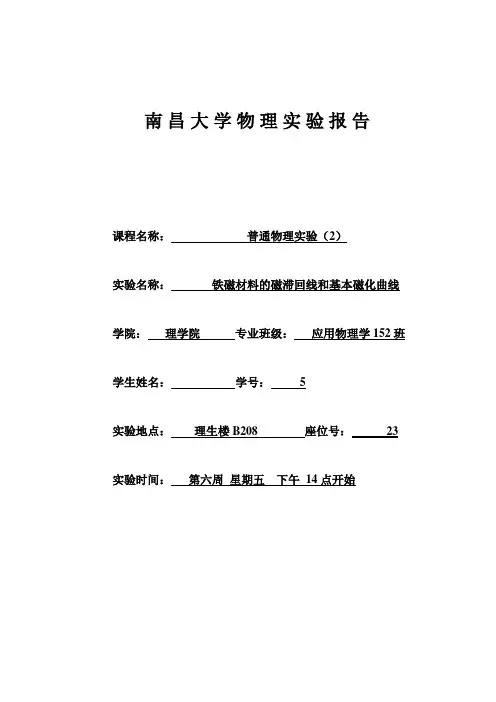

南昌大学物理实验报告课程名称：普通物理实验（2）实验名称：铁磁材料的磁滞回线和基本磁化曲线学院：理学院专业班级：应用物理学152班学生姓名：学号： 5实验地点：理生楼B208 座位号：23 实验时间：第六周星期五下午14点开始一、实验目的：1、掌握用磁滞回线测试仪测绘磁滞回线的方法。

2、了解铁磁物质的磁化规律，用示波器法观察磁滞回线，比较两种典型的铁磁物质的动态磁化特性。

3、测定样品的基本磁化曲线（B-H曲线），作μ －H 曲线。

4、测绘样品在给定条件下的磁滞回线，估算其磁滞损耗以及相关的、、、H、B等参量。

二、实验仪器：磁滞回线测试仪、示波器。

三、实验原理：1.铁磁材料的磁滞特性铁磁物质是一种性能特异，在现代科技和国防上用途广泛的材料。

铁，钴，镍及其众多合金以及含铁的氧化物（铁氧体）均属铁磁物质。

其特征是在外磁场作用下能被强烈磁化，磁导率μ很高。

另一特性是磁滞，即磁场作用停止后，铁磁材料仍保留磁化状态。

图一为铁磁物质的磁感应强度Β 与磁场强度H 之间的关系曲线。

图中的原点O表示磁化之前铁磁物质处于磁中性状态，即B=H=O 。

当外磁场H 从零开始增加时，磁感应强度B 随之缓慢上升，如线段落0a 所示；继之B 随H 迅速增长，如ab 段所示；其后，B 的增长又趋缓慢；当H 值增至Hs 时，B 的值达到Bs ，在S 点的Bs 和Hs，通常又称本次磁滞回线的Bm和Hm。

曲线oabs 段称为起始磁化曲线。

当磁场从Hs 逐渐减少至零时，磁感应强度 B 并不沿起始磁化曲线恢复到o 点，而是沿一条新的曲线sr 下降，比较线段os 和sr，我们看到：H 减小，B 也相应减小，但 B 的变化滞后于H 的变化，这个现象称为磁滞，磁滞的明显特征就是当H=0 时，B 不为0，而保留剩磁Br。

当磁场反向从o 逐渐变为-Hc时，磁感应强度B=O，这就说明要想消除剩磁，必须施加反向磁场，Hc 称为矫顽力。

它的大小反映铁磁材料保持剩磁状态的能力，线段rc 称为退磁曲线。

铁磁、反铁磁、顺磁、抗磁铁磁性铁磁性Ferromagnetism过渡族金属（如铁）及它们的合金和化合物所具有的磁性叫做铁磁性，这个名称的由来是因为铁是具有铁磁性物质中最常见也是最典型的。

钐(Samarium)，钕(neodymium)与钴的合金常被用来制造强磁铁。

铁磁性材料存在长程序，即磁畴内每个原子的未配对电子自旋倾向于平行排列。

因此，在磁畴内磁性是非常强的，但材料整体可能并不体现出强磁性，因为不同磁畴的磁性取向可能是随机排列的。

如果我们外加一个微小磁场，比如螺线管的磁场会使本来随机排列的磁畴取向一致，这时我们说材料被磁化[1]。

材料被磁化后，将得到很强的磁场，这就是电磁铁的物理原理。

当外加磁场去掉后，材料仍会剩余一些磁场，或者说材料"记忆"了它们被磁化的历史。

这种现象叫作剩磁，所谓永磁体就是被磁化后，剩磁很大。

当温度很高时，由于无规则热运动的增强，磁性会消失，这个临界温度叫居里温度(C urie temperature)。

如果我们考察铁磁材料在外加磁场下的机械响应，会发现在外加磁场方向，材料的长度会发生微小的改变，这种性质叫作磁致伸缩(magnetostriction)。

产生铁磁性条件：铁磁质的自发磁化：铁磁现象虽然发现很早，然而这些现象的本质原因和规律，还是在本世纪初才开始认识的。

1907年法国科学家外斯系统地提出了铁磁性假说，其主要内容有：铁磁物质内部存在很强的“分子场”，在“分子场”的作用下，原子磁矩趋于同向平行排列，即自发磁化至饱和，称为自发磁化；铁磁体自发磁化分成若干个小区域(这种自发磁化至饱和的小区域称为磁畴)，由于各个区域(磁畴)的磁化方向各不相同，其磁性彼此相互抵消，所以大块铁磁体对外不显示磁性。

外斯的假说取得了很大成功，实验证明了它的正确性，并在此基础上发展了现代的铁磁性理论。

在分子场假说的基础上，发展了自发磁化（spontaneous magnetization）理论，解释了铁磁性的本质；在磁畴假说的基础上发展了技术磁化理论，解释了铁磁体在磁场中的行为。

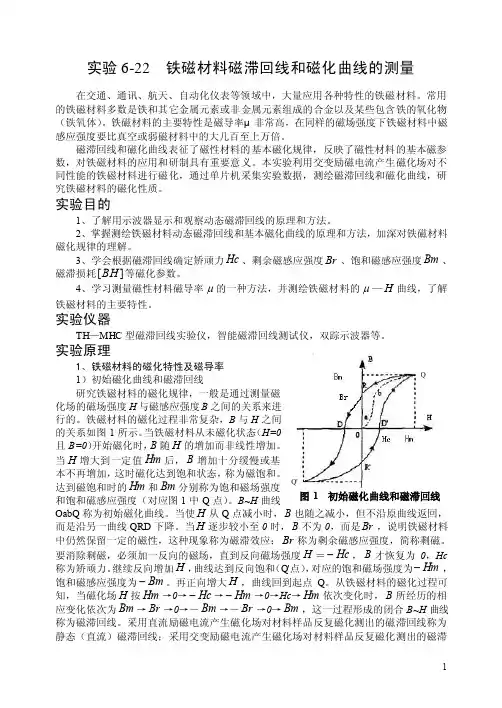

实验6-22 铁磁材料磁滞回线和磁化曲线的测量在交通、通讯、航天、自动化仪表等领域中，大量应用各种特性的铁磁材料。

常用的铁磁材料多数是铁和其它金属元素或非金属元素组成的合金以及某些包含铁的氧化物（铁氧体）。

铁磁材料的主要特性是磁导率μ非常高，在同样的磁场强度下铁磁材料中磁感应强度要比真空或弱磁材料中的大几百至上万倍。

磁滞回线和磁化曲线表征了磁性材料的基本磁化规律，反映了磁性材料的基本磁参数，对铁磁材料的应用和研制具有重要意义。

本实验利用交变励磁电流产生磁化场对不同性能的铁磁材料进行磁化，通过单片机采集实验数据，测绘磁滞回线和磁化曲线，研究铁磁材料的磁化性质。

实验目的1、了解用示波器显示和观察动态磁滞回线的原理和方法。

2、掌握测绘铁磁材料动态磁滞回线和基本磁化曲线的原理和方法，加深对铁磁材料磁化规律的理解。

3、学会根据磁滞回线确定矫顽力Hc 、剩余磁感应强度Br 、饱和磁感应强度Bm 、磁滞损耗][BH 等磁化参数。

4、学习测量磁性材料磁导率μ的一种方法，并测绘铁磁材料的μ—H 曲线，了解铁磁材料的主要特性。

实验仪器TH —MHC 型磁滞回线实验仪，智能磁滞回线测试仪，双踪示波器等。

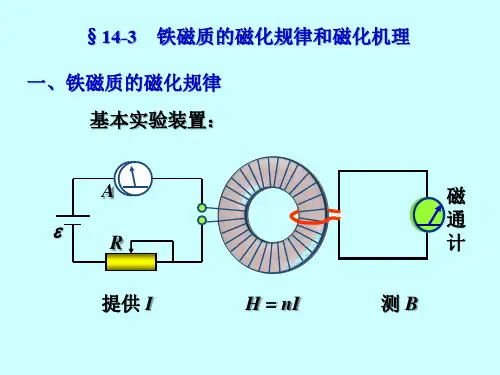

实验原理1、铁磁材料的磁化特性及磁导率 1）初始磁化曲线和磁滞回线研究铁磁材料的磁化规律，一般是通过测量磁化场的磁场强度H 与磁感应强度B 之间的关系来进行的。

铁磁材料的磁化过程非常复杂，B 与H 之间的关系如图1所示。

当铁磁材料从未磁化状态（H=0且B=0）开始磁化时，B 随H 的增加而非线性增加。

当H 增大到一定值Hm 后，B 增加十分缓慢或基本不再增加，这时磁化达到饱和状态，称为磁饱和。

达到磁饱和时的Hm 和Bm 分别称为饱和磁场强度和饱和磁感应强度（对应图1中Q 点）。

B ~H 曲线OabQ 称为初始磁化曲线。

当使H 从Q 点减小时，B 也随之减小，但不沿原曲线返回，而是沿另一曲线QRD 下降。

当H 逐步较小至0时，B 不为0，而是Br ，说明铁磁材料中仍然保留一定的磁性，这种现象称为磁滞效应；Br 称为剩余磁感应强度，简称剩磁。

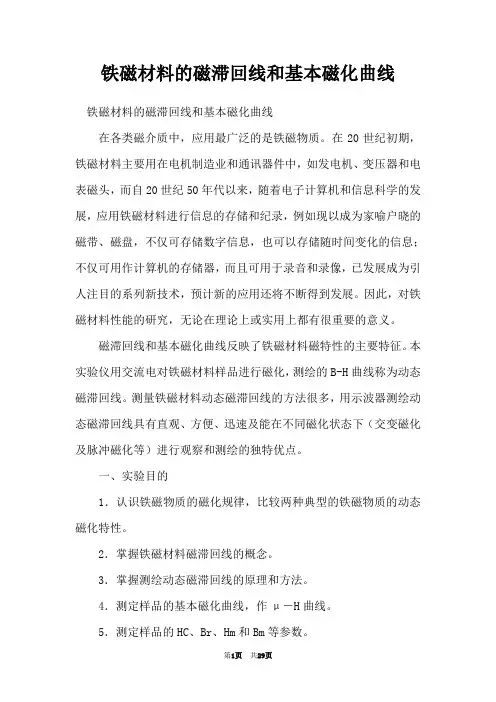

铁磁材料的磁滞回线和基本磁化曲线铁磁材料的磁滞回线和基本磁化曲线在各类磁介质中，应用最广泛的是铁磁物质。

在20世纪初期，铁磁材料主要用在电机制造业和通讯器件中，如发电机、变压器和电表磁头，而自20世纪50年代以来，随着电子计算机和信息科学的发展，应用铁磁材料进行信息的存储和纪录，例如现以成为家喻户晓的磁带、磁盘，不仅可存储数字信息，也可以存储随时间变化的信息；不仅可用作计算机的存储器，而且可用于录音和录像，已发展成为引人注目的系列新技术，预计新的应用还将不断得到发展。

因此，对铁磁材料性能的研究，无论在理论上或实用上都有很重要的意义。

磁滞回线和基本磁化曲线反映了铁磁材料磁特性的主要特征。

本实验仪用交流电对铁磁材料样品进行磁化，测绘的B-H曲线称为动态磁滞回线。

测量铁磁材料动态磁滞回线的方法很多，用示波器测绘动态磁滞回线具有直观、方便、迅速及能在不同磁化状态下（交变磁化及脉冲磁化等）进行观察和测绘的独特优点。

一、实验目的1．认识铁磁物质的磁化规律，比较两种典型的铁磁物质的动态磁化特性。

2．掌握铁磁材料磁滞回线的概念。

3．掌握测绘动态磁滞回线的原理和方法。

4．测定样品的基本磁化曲线，作μ－H曲线。

5．测定样品的HC、Br、Hm和Bm等参数。

6．测绘样品的磁滞回线，估算其磁滞损耗。

二、实验原理1．铁磁材料的磁滞特性铁磁物质是一种性能特异，用途广泛的材料。

铁、钴、镍及其众多合金以及含铁的氧化物（铁氧体）均属铁磁物质。

其特性之一是在外磁场作用下能被强烈磁化，故磁导率μ=B/H很高。

另一特征是磁滞，铁磁材料的磁滞现象是反复磁化过程中磁场强度H与磁感应强度B之间关系的特性。

即磁场作用停止后，铁磁物质仍保留磁化状态，图1为铁磁物质的磁感应强度B与磁场强度H之间的关系曲线。

将一块未被磁化的铁磁材料放在磁场中进行磁化，图中的原点O 表示磁化之前铁磁物质处于磁中性状态，即B＝H＝O，当磁场强度H 从零开始增加时，磁感应强度B随之从零缓慢上升，如曲线oa所示，继之B随H迅速增长，如曲线ab所示，其后B的增长又趋缓慢，并当H增至HS时，B达到饱和值BS，这个过程的oabS曲线称为起始磁化曲线。

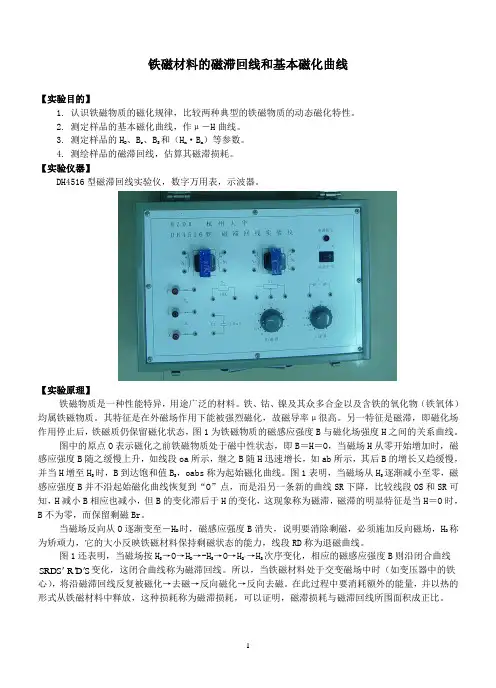

铁磁材料的磁滞回线和基本磁化曲线【实验目的】1. 认识铁磁物质的磁化规律，比较两种典型的铁磁物质的动态磁化特性。

2. 测定样品的基本磁化曲线，作μ－H曲线。

3. 测定样品的H D、B r、B S和（H m·B m）等参数。

4. 测绘样品的磁滞回线，估算其磁滞损耗。

【实验仪器】DH4516型磁滞回线实验仪，数字万用表，示波器。

【实验原理】铁磁物质是一种性能特异，用途广泛的材料。

铁、钴、镍及其众多合金以及含铁的氧化物（铁氧体）均属铁磁物质。

其特征是在外磁场作用下能被强烈磁化，故磁导率μ很高。

另一特征是磁滞，即磁化场作用停止后，铁磁质仍保留磁化状态，图1为铁磁物质的磁感应强度B与磁化场强度H之间的关系曲线。

图中的原点O表示磁化之前铁磁物质处于磁中性状态，即B＝H＝O，当磁场H从零开始增加时，磁感应强度B随之缓慢上升，如线段oa所示，继之B随H迅速增长，如ab所示，其后B的增长又趋缓慢，并当H增至H S时，B到达饱和值B S，oabs称为起始磁化曲线。

图1表明，当磁场从H S逐渐减小至零，磁感应强度B并不沿起始磁化曲线恢复到“O”点，而是沿另一条新的曲线SR下降，比较线段OS和SR可知，H减小B相应也减小，但B的变化滞后于H的变化，这现象称为磁滞，磁滞的明显特征是当H＝O时，B不为零，而保留剩磁Br。

当磁场反向从O逐渐变至－H D时，磁感应强度B消失，说明要消除剩磁，必须施加反向磁场，H D称为矫顽力，它的大小反映铁磁材料保持剩磁状态的能力，线段RD称为退磁曲线。

图1还表明，当磁场按H S→O→H D→-H S→O→H D´→H S次序变化，相应的磁感应强度B则沿闭合曲线'变化，这闭合曲线称为磁滞回线。

所以，当铁磁材料处于交变磁场中时（如变压器中的铁SR'DSRD'S心），将沿磁滞回线反复被磁化→去磁→反向磁化→反向去磁。

在此过程中要消耗额外的能量，并以热的形式从铁磁材料中释放，这种损耗称为磁滞损耗，可以证明，磁滞损耗与磁滞回线所围面积成正比。

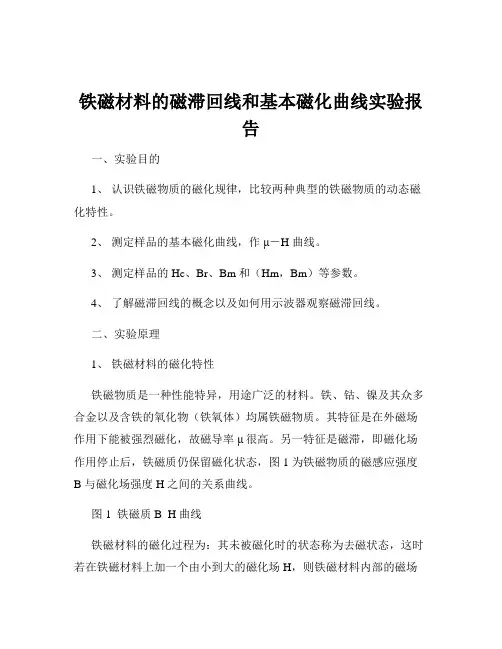

铁磁材料的磁滞回线和基本磁化曲线实验报告一、实验目的1、认识铁磁物质的磁化规律，比较两种典型的铁磁物质的动态磁化特性。

2、测定样品的基本磁化曲线，作μ－H 曲线。

3、测定样品的 Hc、Br、Bm 和（Hm，Bm）等参数。

4、了解磁滞回线的概念以及如何用示波器观察磁滞回线。

二、实验原理1、铁磁材料的磁化特性铁磁物质是一种性能特异，用途广泛的材料。

铁、钴、镍及其众多合金以及含铁的氧化物（铁氧体）均属铁磁物质。

其特征是在外磁场作用下能被强烈磁化，故磁导率μ很高。

另一特征是磁滞，即磁化场作用停止后，铁磁质仍保留磁化状态，图 1 为铁磁物质的磁感应强度B 与磁化场强度 H 之间的关系曲线。

图 1 铁磁质 B H 曲线铁磁材料的磁化过程为：其未被磁化时的状态称为去磁状态，这时若在铁磁材料上加一个由小到大的磁化场 H，则铁磁材料内部的磁场强度 B 随 H 的增加而增加，开始时 B 的增加较慢，而后随着 H 的增加，B 的增加变快，再继续增加 H 时，B 的增加又变慢，当 H 增加到 Hm 时，B 达到饱和值Bm 。

从图中可以看出，B 和H 的关系不是线性的，而是非线性的。

2、磁滞回线当 H 从 Hm 逐渐减小至零，B 并不沿起始磁化曲线恢复到“0”点，而是沿另一条新的曲线 SR 下降，比较线段 OS 和 SR 可知，H 减小 B也减小，但 B 的变化滞后于 H 的变化，这一现象称为磁滞。

当 H ＝ 0 时，B ＝ Br，Br 称为剩余磁感应强度。

要使 B 减到 0，必须加一反向磁场 Hc，Hc 称为矫顽力。

若再使反向磁场逐渐增加到 Hm，B 就沿图 1 中 S'R'C'变化，继而在 Hm 到 0 时，B 又沿 S'C 变化。

当 H 在 0 和 Hm 之间反复变化时，就得到一系列闭合的 B H 曲线，称为磁滞回线。

3、基本磁化曲线对于同一铁磁材料，选择不同的最大磁化电流 I，可得到不同的磁滞回线，将各条磁滞回线的顶点连接起来，所得到的曲线称为基本磁化曲线。

物理实验报告课程名称：大学物理实验实验名称：铁磁材料的磁滞回线和基本磁化曲线学院：专业班级：学生姓名：学号：实验地点：座位号：实验时间：一、实验目的：1、掌握用磁滞回线测试仪测绘磁滞回线的方法。

2、了解铁磁材料的磁化规律，用示波器法观察磁滞回线比较两种典型铁磁物质的动态磁化特性。

3、测定样品的磁化特性曲线（B-H曲线），并作μ-H曲线。

4、测绘样品在给定条件下的磁滞回线,估算其磁滞损耗以及相关的等参量。

二、实验原理：1、铁磁材料的磁滞特性铁磁物质是一种性能特异，用途广泛的材料。

铁、钴、镍及其众多合金以及含铁的氧化物（铁氧体）均属铁磁物质。

其特征是在外磁场作用下能被强烈磁化，故磁导率μ很高。

另一特征是磁滞，即磁化场作用停止后，铁磁质仍保留磁化状态，图1为铁磁物质的磁感应强度B与磁化场强度H之间的关系曲线。

图中的原点O表示磁化之前铁磁物质处于磁中性状态，即B＝H＝O，当磁场H从零开始增加时，磁感应强度B随之缓慢上升，如线段Oa所示，继之B随H迅速增长，如ab所示，其后B的增长又趋缓慢，并当H增至时，B到达饱和值，OabS称为起始磁化曲线。

图1表明，当磁场从逐渐减小至零，磁感应强度B并不沿起始磁化曲线恢复到“O”点，而是沿另一条新的曲线SR下降，比较线段OS和SR可知，H减小B相应也减小，但B的变化滞后于H的变化，这现象称为磁滞，磁滞的明显特征是当H＝O时，B不为零，而保留剩磁。

当磁场反向从O逐渐变至－时，磁感应强度B消失，说明要消除剩磁，必须施加反向磁场，称为矫顽力，它的大小反映铁磁材料保持剩磁状态的能力，线段RD称为退磁曲线。

图1还表明，当磁场按→O→→-→O→´→次序变化，相应的磁感应强度B则沿闭合曲线变化，这闭合曲线称为磁滞回线。

所以，当铁磁材料处于交变磁场中时（如变压器中的铁芯），将沿磁滞回线反复被磁化→去磁→反向磁化→反向去磁。

在此过程中要消耗额外的能量，并以热的形式从铁磁材料中释放，这种损耗称为磁滞损耗，可以证明，磁滞损耗与磁滞回线所围面积成正比。

铁磁材料的交流磁化率铁磁材料是一类具有高度磁导性的材料，其磁化率在交流磁场中表现出一些特殊的性质。

本文将详细介绍铁磁材料的交流磁化率，并深入分析其原理和应用。

首先，我们需要了解什么是磁化率。

磁化率是描述物质在外磁场作用下磁化程度的物理量，通常用符号χ表示。

磁化率分为静态磁化率和动态磁化率两种，本文着重讨论铁磁材料的动态磁化率，即交流磁化率。

交流磁化率指的是铁磁材料在交变磁场中的响应情况。

与静态磁化率相比，交流磁化率与频率有关，这是由于交流磁场的频率会影响磁化过程中的磁矩翻转速率。

所以，交流磁化率可以用来描述材料对于不同频率的交变磁场的响应。

在低频区域，即频率小于几十千赫兹时，铁磁材料的交流磁化率接近静态磁化率。

这是因为在低频下，磁矩翻转的过程较为缓慢，可以与外磁场的周期性相适应，因此交流磁化率与静态磁化率基本一致。

然而，在高频区域，即频率大于几十千赫兹时，铁磁材料的交流磁化率会发生急剧变化。

这是因为在高频下，磁矩翻转的过程无法迅速完成，无法与外磁场的周期性相适应。

因此，交流磁化率在高频区域表现出明显的频率依赖性。

高频下的磁矩翻转主要发生在称为磁畴壁的结构上。

磁畴壁是铁磁材料中具有相反磁化方向的磁畴之间的边界，而磁畴是由大量的磁矩组成的，每个磁矩有着相同的磁化方向。

当外磁场的频率增加时，磁畴壁的移动速度也相应增加，这导致了交流磁化率的急剧变化。

在实际应用中，铁磁材料的交流磁化率有着重要的影响。

例如，在电磁感应中，当铁磁材料被用作磁芯时，其交流磁化率决定了电磁感应的效率和性能。

此外，在高频电磁场中，交流磁化率还会影响材料的热耗散和损耗。

为了实现更好的交流磁化率性能，科学家们通过研究和改进材料的结构和组分，开发出了一系列具有优异交流磁化率的铁磁材料。

例如，通过合金化、掺杂或者调整晶格结构，可以提高铁磁材料的交流磁化率并拓宽其适用频率范围。

总结起来，铁磁材料的交流磁化率是描述其在交变磁场中响应情况的物理量。
