空调用制冷技术课程设计说明书

苏州科技学院环境科学与工程学院课程设计说明书课程名称：空调用制冷技术课程设计题目：南京商业办公综合楼冷冻站设计学生姓名：胡海旭学号： *********** 系别：环境学院专业班级：建筑设备z1211指导老师：孙志高李翠敏2015年10月目录1 设计目的 22 设计任务 23 负荷计算 24 机组选择 25 方案设计 36 水力计算 44 6.1 冷冻水的水力计算6.1.1确定水流量6.1.2确定管径6.1.3水力计算结果7 6.2 冷却水水力计算6.2.1水力计算结果7 设备选择7 7.1 冷却塔的选择7 7.2 水泵选择87.2.1冷冻水泵的选择7.2.2冷却水泵的选择8 参考文献11 附录一、设计目的课程设计是《空气调节用制冷技术》教学中一个重要的实践环节，综合运用所学的有关知识，在设计中掌握解决实际工程问题的能力，进一步巩固和提高理论知识。

通过课程设计，了解工程设计的内容、方法及步骤，培养确定空调冷冻站的设计方案、进行设计计算、绘制工程图、使用技术资料、编写设计说明书的能力。

二、设计任务南京商业办公综合楼冷冻站设计（一）设计原始资料1、建筑物概况：建筑面积：10200㎡层数3层，层高4.8米2、参数条件：空调冷冻水参数：供水7℃，回水12℃冷却水参数：进水32℃，出水37℃三、负荷计算空调负荷指标：q=250~350 W/㎡。

本设计取250/㎡，则建筑总负荷为Q=250×10200=2550KW建筑物的最小冷负荷为设计冷负荷的15%，则q min=2550×15%=382.5KW四、机组选择在选择制冷机的计算中，应考虑到管道系统及设备的冷损失，故间接供冷系统一般附加7%~15%富裕量。

则制冷机组承担的制冷量为W=Q×(1+10%)=2550×(1+10%)=2805KW为了满足最小冷负荷下的工作情况，最小冷负荷考虑富裕量之后得出的值为q min =382.5×（1+10%）=420.75KW，分别按承担负荷的30%和70%选用麦克维尔空调公司的离心式冷水机组，选择WSC079/E2609/C2209型号1台，WCS100/E3612/C3012型号一台，机组技术参数见表五、方案设计选择该机房制冷系统为两管制系统，即冷却水供/回水管、冷冻水供/回水管系统。

空调用制冷技术课程设计指导书一、课程设计目的课程设计是《空调用制冷技术》课程的重要教学环节之一，通过课程设计了解空调用制冷站工艺设计的内容、程序和基本原则，学习设计计算方法和步骤，提高运算和制图能力，增强对制冷站中所应用的冷水机组、水泵、冷却塔等设备的认知，巩固所学理论知识。

并学习运用这些知识解决工程问题。

二、设计内容和要求1.制冷站总负荷计算制冷站总负荷应包括用户实际所需制冷量以及制冷系统本身和供冷系统的冷损2。

制冷机组类型及台数的选择根据装机容量、运行工况、节能环保、以及负荷变化情况和运行调节要求等因素确定。

一般选择同型号2—3台的机组.3.水系统设计(1）确定冷冻水和冷却水系统形式，进行水管路设计，计算并确定管径，拟定系统草图(2）选择冷冻水泵的规格和台数(3）冷却水泵和冷却塔的规格和台数（4）使用分、集水器时,决定分、集水器直径。

（5)选择主要阀门4。

制冷机房设备工艺布置机房内的设备布置应保证操作维修的方便,同时尽可能是设备布置紧凑以节省建筑面积（1)制冷机组设备布置。

（2）冷冻水泵、冷却水泵和冷却塔布置（3）主要汽水管道布置。

(4）绘制布置简图。

5。

制冷机控制安全保护6。

采用溴化锂制冷机时能源供应系统设计7.编写设计说明书说明书按设计程序编写，包括方案确定、设计计算、设备选择和设计简图等全部内容；计算部分可用表格形式.（1)设计成果:包括课程设计说明书、计算书、图纸（2）课程设计说明书的要求:①课程设计说明书的内容一般包括冷水机组选型计算及方案比较；主要设备选型；包括冷冻水泵、冷却水泵、冷却塔等设备型号及台数的选型计算；制冷站内水力计算；等几个部分。

②课程设计说明书文字要通顺、层次清楚、工艺方案选择合理、选定的参数要有依据、计算正确、各种符号应注有文字说明、必要时列出计算数据表格；8。

图纸要求（1）图纸要求课程设计图纸绘制要符合现行的制图和空调工程设计相关标准和规范，达到工艺图要求；图纸量一般不少于2张，出图图幅大小根据具体要求确定；课程设计图纸采用CAD制图或手工绘图。

空调用制冷技术课程设计任务书一、课程设计题目：空调用制冷机房设计二、原始数据1.制冷系统主要提供空调用冷冻水，供水与回水温度为：7℃/12℃，空调冷负荷1200kW。

2.制冷剂为：氟利昂（R22）。

3.冷却水进出口温度为：26.5℃/35.1℃。

4.某市空调设计干球温度为28.4℃，湿球温度为25℃。

三、设计内容1.确定设计方案根据制冷剂为：氟利昂（R22）确定制冷系统型式。

2.根据冷冻水、冷却水的要求和条件，确定制冷工况并用压焓图来表示。

3.确定压缩机型号、台数，校核制冷量等参数。

4.根据蒸发温度、冷凝温度选择蒸发器、冷凝器（水冷或空冷），并做其中一个设备（蒸发器或冷凝器）的传热计算。

5.确定辅助设备并选型。

6.编写课程设计说明书。

目录一、确定设计方案 (1)二、确定制冷工况并用压焓图表示 (1)三、确定压缩机型号、台数，并校核制冷量和电动机 (3)四、冷凝器的选择与传热计算 (4)五、蒸发器的选择与传热计算 (8)六、辅助设备选型 (9)七、管径的计算 (10)八、水泵系统 (12)九、保温层 (12)十、噪声控制 (12)十一、所选设备汇总表 (14)十二、参考资料 (14)一、确定设计方案本制冷系统制冷剂为氟利昂（R22）。

制冷系统主要提供空调用冷冻水，空调冷负荷1200kW 。

冷冻水供水温度为7℃,回水温度为12℃。

冷却水进口温度为26.5℃，出口温度为35.1℃。

大连市空调设计干球温度为28.4℃，湿球温度为25℃。

即：℃71=z t ℃122=z t ℃5.261=l t ℃1.352=l t kW Q 1200=二、确定制冷工况并用压焓图表示2.1确定蒸发温度0t ：蒸发温度0t 比冷冻水供水温度℃71=z t 低3℃，即：℃4 37 310=-=-=z t t 2.2 确定冷凝温度k t ：冷凝温度k t 比冷却水出口温度℃1.352=l t 高3.5℃，即：℃6.38 5.31.35 5.32=+=+=l k t t2.3 确定吸气温度吸t ：过热度一般为5~8℃，选取6℃，即：℃吸10 64 60=+=+=t t 2.4 确定过冷温度过冷t ：再冷度一般为3~5℃，选取5℃，即：℃过冷6.33 56.38 5=-=-=k t t 2.5查R22的压焓图根据℃40=t 、℃6.38=k t 、℃吸10=t 、℃过冷6.33=t 查R22的压焓图得： kg kJ h /5.4111= kg kJ h /8.4061=' kg kJ h /0.4372= kg kJ h /8.2414=kg dm v /4231=' kg dm v /4331= kg dm v /2.1832= kg dm v /880.033=MPa p 568.00= MPa p k 5.1=2.5.1 单位质量制冷量0q ：kg kJ h h q /1658.2418.406410=-=-=' 2.5.2 单位容积制冷量v q ：kg kJ v q q v /21.3837043.016510=== 2.5.3冷负荷的计算0Q ：间接冷却系统附加系数为7%~15%，取附加系数10%，则制冷系统的制冷量为：kW Q Q 132012001.10=⨯==ϕ2.5.4制冷剂的质量流量r M ：s kg q Q M r /8165132000===2.5.5制冷剂的体积流量r V ：s m v M V r r /344.0043.0831=⨯==三、确定压缩机型号、台数，并校核制冷量和电动机3.1根据℃40=t 、℃6.38=k t 查8FS12.5型活塞式压缩机性能曲线图得：该工况下的制冷量g Q ：kW Q g 475=； 该工况下的轴功率e N ：kW N e 115=。

【最新整理，下载后即可编辑】空调用制冷技术课程设计指导书一、课程设计目的课程设计是《空调用制冷技术》课程的重要教学环节之一，通过课程设计了解空调用制冷站工艺设计的内容、程序和基本原则，学习设计计算方法和步骤，提高运算和制图能力，增强对制冷站中所应用的冷水机组、水泵、冷却塔等设备的认知，巩固所学理论知识。

并学习运用这些知识解决工程问题。

二、设计内容和要求1.制冷站总负荷计算制冷站总负荷应包括用户实际所需制冷量以及制冷系统本身和供冷系统的冷损2.制冷机组类型及台数的选择根据装机容量、运行工况、节能环保、以及负荷变化情况和运行调节要求等因素确定。

一般选择同型号2—3台的机组。

3.水系统设计（1）确定冷冻水和冷却水系统形式，进行水管路设计，计算并确定管径，拟定系统草图（2）选择冷冻水泵的规格和台数（3）冷却水泵和冷却塔的规格和台数（4）使用分、集水器时，决定分、集水器直径。

（5）选择主要阀门4.制冷机房设备工艺布置机房内的设备布置应保证操作维修的方便，同时尽可能是设备布置紧凑以节省建筑面积（1）制冷机组设备布置。

（2）冷冻水泵、冷却水泵和冷却塔布置（3）主要汽水管道布置。

（4）绘制布置简图。

5.制冷机控制安全保护6.采用溴化锂制冷机时能源供应系统设计7.编写设计说明书说明书按设计程序编写，包括方案确定、设计计算、设备选择和设计简图等全部内容；计算部分可用表格形式。

（1）设计成果：包括课程设计说明书、计算书、图纸（2）课程设计说明书的要求：①课程设计说明书的内容一般包括冷水机组选型计算及方案比较；主要设备选型；包括冷冻水泵、冷却水泵、冷却塔等设备型号及台数的选型计算；制冷站内水力计算；等几个部分。

②课程设计说明书文字要通顺、层次清楚、工艺方案选择合理、选定的参数要有依据、计算正确、各种符号应注有文字说明、必要时列出计算数据表格；8.图纸要求（1）图纸要求课程设计图纸绘制要符合现行的制图和空调工程设计相关标准和规范，达到工艺图要求；图纸量一般不少于2张，出图图幅大小根据具体要求确定；课程设计图纸采用CAD制图或手工绘图。

燕山大学课程设计说明书题目：市某办公楼空调用制冷站设计学院（系）：年级专业：建筑环境09学号：学生：指导教师：教师职称：教授燕山大学课程设计（论文）任务书院（系）：里仁学院基层教学单位：建筑环境与设备工程说明：此表一式四份，学生、指导教师、基层教学单位、系部各一份。

2011年12 月29日市某办公楼空调用制冷站设计目录一、设计题目与原始条件二、方案设计三、负荷计算四、冷水机组选择五、水力计算1、冷冻水循环系统水力计算2、冷却水循环系统水力计算六、设备选择1、冷冻水和冷却水水泵的选择2、软化水箱及补水泵的选择3、分水器及集水器的选择4、过滤器的选择5、冷却塔的选择及电子水处理仪的选择6、定压罐的选择七、设计总结八、参考文献一、设计题目与原始条件设计题目：市某办公楼空调用制冷站设计原始条件：1、冷冻水7/12℃2、冷却水32/37℃3、地点：市4、建筑形式：办公楼5、建筑面积：15000 m26、层高：3.5 m7、层数：5二、方案设计本设计中机房制冷系统为四管制系统，即冷却水供-回水管系统，冷冻水供-回水管系统。

经冷水机组制冷后的7℃的冷冻水通过冷冻水供水管到达分水器，再通过分水器分别送到每栋办公楼，经过空调机组后的12℃冷冻水回水经集水器，再由冷冻水管返回冷水机组，通过冷水机组中的蒸发器与制冷剂换热实现换热过程。

从冷水机组出来的37℃的冷却水经冷却水供水管到达冷却塔，经冷却塔冷却后降温到32℃后再返回冷水机组冷凝器冷却制冷剂，如此往复循环。

最后考虑到系统的稳定安全有效的运行，系统中配备了电子水处理系统，软化水系统，补水定压系统等附属系统。

三、负荷计算根据设计要求，设计建筑所需的冷负荷量为单位面积冷负荷量与建筑面积的乘积，再附上一定的富裕量，即，Q=RA(1+0.10)Q------设计所需的总负荷R------设计中单位面的负荷量，本设计中取125 [1]A------建筑面积，本设计中取15000m2注：设计中取10%的富裕量[2]因此，Q=125×15000×1.10=2062.5 KW四、冷水机组选择根据负荷量初定机组数量为2台，每台负荷量为1031.3 KW，选用离心式制冷机组比较合适。

前言本次设计的目的是为了对《空气调节用制冷技术》进行巩固，通过前期上课的理论学习，进行实践。

具体内容是针对乌鲁木齐地区，设计其适合的空调用冷冻站的。

首先通过查阅当地的各项原始资料，然后，确定制冷机的工作工况，通过提供的冷负荷资料选定压缩机的型号和台数。

综合冷负荷、工作工况、当地的水质和环境情况，选择合适的冷凝器和蒸发器。

再根据已有的设备资料，结合设计具体要求选择合适的辅助设备：油分离器、高压贮液器、集油器、氨液分离器、紧急泄氨器、空气分离器、过滤器、阀门等。

最后由工厂发展规划资料初步确定工厂尺寸，将设备进行合理的布局。

以求做到最经济合理的布置。

并根据设备布局确定管道的布局，计算管道的直径，给管道配置相应的阀门。

以上即是此次设计的流程，在设计过程中，应该注意统筹兼顾，有理有据。

目录一设计题目-----------------------------------------------------------------------------------4 二设计目的-----------------------------------------------------------------------------------4 三原始资料---------------------------------------------------------------------------=------4 四设计内容-----------------------------------------------------------------------------------4 1制冷压缩机的型号与台数的选择------------------------------------------------------41.1冷冻站的冷负荷的确定--------------------------------------------------------------41.3 制冷工况的确定及理论计算-------------------------------------------------------51.4 制冷压缩机的型号及台数的确定------------------------------------------------6 2冷凝器的选择------------------------------------------------------------------------------72.1冷凝负荷的确定-----------------------------------------------------------------------72.2传热温差--------------------------------------------------------------------------------82.3确定冷凝器的型号--------------------------------------------------------------------7 3蒸发器的选择------------------------------------------------------------------------------94 油分离器的选择-------------------------------------------------------------------------105 贮液器的选择--------------------------------------------------------------------------106油器的选择-------------------------------------------------------------------------------11 7空气分离器的选择--------------------------------------------------------------------11 8 急泄氨器的选择----------------------------------------------------------------------11 9过滤器的选择------------------------------------------------------------------------------11 10冷冻站设备及管路的平面布置-------------------------------------------------------12 10.1冷冻站房的设计--------------------------------------------------------------------12 10.2制冷设备的布置--------------------------------------------------------------------13 11管路和阀件的选择计算-----------------------------------------------------------------14 11.1管路计算------------------------------------------------------------------------------14 11.2排气管道----------------------------------------------------------------------------16 11.3冷凝器到贮液器液体管道----------------------------------------------------------18 11.4贮液器到蒸发器液体管道----------------------------------------------------------2012参考文献------------------------------------------------------------------------------------一设计题目空调用冷冻站的设计二设计目的课程设计是“制冷技术”的主要教学环节之一，通过这一环节来达到了解冷冻站设计的内容、程序和基本原则的目的，学习设计计算的步骤和方法，巩固所学的理论知识和实际知识，以培养我们运用所学知识解决工程的能力。

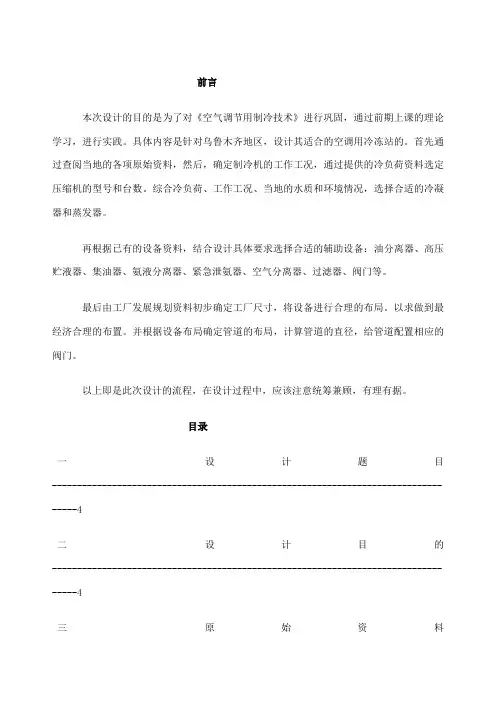

前言本次设计的目的是为了对《空气调节用制冷技术》进行巩固，通过前期上课的理论学习，进行实践。

具体内容是针对乌鲁木齐地区，设计其适合的空调用冷冻站的。

首先通过查阅当地的各项原始资料，然后，确定制冷机的工作工况，通过提供的冷负荷资料选定压缩机的型号和台数。

综合冷负荷、工作工况、当地的水质和环境情况，选择合适的冷凝器和蒸发器。

再根据已有的设备资料，结合设计具体要求选择合适的辅助设备：油分离器、高压贮液器、集油器、氨液分离器、紧急泄氨器、空气分离器、过滤器、阀门等。

最后由工厂发展规划资料初步确定工厂尺寸，将设备进行合理的布局。

以求做到最经济合理的布置。

并根据设备布局确定管道的布局，计算管道的直径，给管道配置相应的阀门。

以上即是此次设计的流程，在设计过程中，应该注意统筹兼顾，有理有据。

目录一设计题目-----------------------------------------------------------------------------------4二设计目的-----------------------------------------------------------------------------------4三原始资料---------------------------------------------------------------------------=------4四设计内容-----------------------------------------------------------------------------------41制冷压缩机的型号与台数的选择------------------------------------------------------41.1冷冻站的冷负荷的确定--------------------------------------------------------------41.2制冷装置型式的选择-----------------------------------------------------------------41.3 制冷工况的确定及理论计算-------------------------------------------------------51.4 制冷压缩机的型号及台数的确定------------------------------------------------62冷凝器的选择------------------------------------------------------------------------------72.1冷凝负荷的确定-----------------------------------------------------------------------72.2传热温差--------------------------------------------------------------------------------82.3确定冷凝器的型号--------------------------------------------------------------------73蒸发器的选择------------------------------------------------------------------------------94 油分离器的选择-------------------------------------------------------------------------105 贮液器的选择--------------------------------------------------------------------------106油器的选择-------------------------------------------------------------------------------117空气分离器的选择--------------------------------------------------------------------118 急泄氨器的选择----------------------------------------------------------------------119过滤器的选择------------------------------------------------------------------------------1110冷冻站设备及管路的平面布置-------------------------------------------------------1210.1冷冻站房的设计--------------------------------------------------------------------1210.2制冷设备的布置--------------------------------------------------------------------1311管路和阀件的选择计算-----------------------------------------------------------------1411.1管路计算------------------------------------------------------------------------------1411.2排气管道----------------------------------------------------------------------------1611.3冷凝器到贮液器液体管道----------------------------------------------------------1811.4贮液器到蒸发器液体管道----------------------------------------------------------2011.5阀件的选择----------------------------------------------------------------------------2212参考文献------------------------------------------------------------------------------------一设计题目空调用冷冻站的设计二设计目的课程设计是“制冷技术”的主要教学环节之一，通过这一环节来达到了解冷冻站设计的内容、程序和基本原则的目的，学习设计计算的步骤和方法，巩固所学的理论知识和实际知识，以培养我们运用所学知识解决工程的能力。

空调用制冷技术课程设计目录前言 (1)1 设计目的 (2)2 设计任务 (2)3 设计原始资料 (2)4 冷水机组的选择 (3)4.1 负荷计算 (3)4.2 机组的选择 (3)5方案设计 (4)6水力计算 (4)7设备选择 (6)7.1冷却塔的选择 (6)7.2 分水器和集水器的选择 (6)7.3水泵的选择 (7)7.3.1冷冻水泵选型 (8)7.3.2冷却水泵选型 (9)8 小结 (11)参考文献 (13)前言制冷课程设计是建筑环境与能源应用工程专业大学本科教育的一个重要教学环节，是全面检验和巩固课程学习效果的一个有效方式。

通过本次课程设计，可以使学生进一步加深对所学课程的理解和巩固；可以综合所学的制冷与空调的相关知识，解决实际问题；可以使学生的得到工程实践的实际训练，提高其应用能力和动手能力。

1 设计目的课程设计是《空气调节用制冷技术》教学中一个重要的实践环节，综合运用所学的有关知识，在设计中掌握解决实际工程问题的能力，进一步巩固和提高理论知识。

通过课程设计，了解工程设计的容、方法及步骤，培养确定空调冷冻站的设计方案、进行设计计算、绘制工程图、使用技术资料、编写设计说明书的能力。

2 设计任务（一）负荷计算（二）机组选择（三）方案设计（四）水力计算1、冷冻水循环系统水力计算2、冷却水循环系统水力计算（五）设备选择1、冷却塔的选择2、分水器及集水器的选择3、水泵的选择（六）机房布置1、设备与管道布置平面图2、机房系统图3 设计原始资料（一）建筑物概况：层高4.6米, 层数6层，总空调建筑面积：为15990m2。

（二）参数条件：空调冷冻水参数：供水7℃，回水12℃；冷却水参数：进水32℃，出水37℃。

（三）空调负荷指标：q=120~180 W/m2。

（四）土建资料：机房建筑平面图（见附图），选择其中部分作为制冷机房（以满足用途为原则，不要占用过大面积）。

4 冷水机组的选择4.1 负荷计算空调负荷指标取q=150W/m2，所以空调负荷为：Q=q×A=15990×150=2398.5kW。

空调用制冷技术课程设计指导书一、课程设计目的课程设计是《空调用制冷技术》课程的重要教学环节之一，通过课程设计了解空调用制冷站工艺设计的内容、程序和基本原则，学习设计计算方法和步骤，提高运算和制图能力，增强对制冷站中所应用的冷水机组、水泵、冷却塔等设备的认知，巩固所学理论知识。

并学习运用这些知识解决工程问题。

二、设计内容和要求1.制冷站总负荷计算制冷站总负荷应包括用户实际所需制冷量以及制冷系统本身和供冷系统的冷损2.制冷机组类型及台数的选择根据装机容量、运行工况、节能环保、以及负荷变化情况和运行调节要求等因素确定。

一般选择同型号2—3台的机组。

3.水系统设计（1）确定冷冻水和冷却水系统形式，进行水管路设计，计算并确定管径，拟定系统草图（2）选择冷冻水泵的规格和台数（3）冷却水泵和冷却塔的规格和台数（4）使用分、集水器时，决定分、集水器直径。

（5）选择主要阀门4.制冷机房设备工艺布置机房内的设备布置应保证操作维修的方便，同时尽可能是设备布置紧凑以节省建筑面积（1）制冷机组设备布置。

（2）冷冻水泵、冷却水泵和冷却塔布置（3）主要汽水管道布置。

（4）绘制布置简图。

5.制冷机控制安全保护6.采用溴化锂制冷机时能源供应系统设计7.编写设计说明书说明书按设计程序编写，包括方案确定、设计计算、设备选择和设计简图等全部内容；计算部分可用表格形式。

（1）设计成果：包括课程设计说明书、计算书、图纸（2）课程设计说明书的要求：①课程设计说明书的内容一般包括冷水机组选型计算及方案比较；主要设备选型；包括冷冻水泵、冷却水泵、冷却塔等设备型号及台数的选型计算；制冷站内水力计算；等几个部分。

②课程设计说明书文字要通顺、层次清楚、工艺方案选择合理、选定的参数要有依据、计算正确、各种符号应注有文字说明、必要时列出计算数据表格；8.图纸要求（1）图纸要求课程设计图纸绘制要符合现行的制图和空调工程设计相关标准和规范，达到工艺图要求；图纸量一般不少于2张，出图图幅大小根据具体要求确定；课程设计图纸采用CAD制图或手工绘图。
