电子行业电子装配基础工艺1.引言在现代电子行业中，电子装配是一个至关重要的环节。
电子装配涉及到将各类电子器件组装到电路板上，以便实现电子产品的功能。
电子装配基础工艺是指一系列的步骤和技术，用于完成电子器件的安装和连接。
本文将介绍电子行业中常见的电子装配基础工艺。
2.元器件安装元器件安装是电子装配的第一步。
在元器件安装过程中，操作人员需要将各类电子元器件精确地安装到指定的位置上。
这些元器件包括电阻、电容、二极管、晶体管等。
元器件安装可以使用手工进行，也可以借助自动化设备完成。
以下是常见的元器件安装工艺：2.1 手工贴片手工贴片是一种传统的元器件安装方式。
在手工贴片中，操作人员使用镊子或吸嘴等工具，将元器件逐个贴片到印刷电路板上。
这种方式的优点是成本低，适用于小批量生产。
然而，手工贴片的速度比较慢，容易出现误差。
2.2 自动贴片自动贴片是一种高效的元器件安装方式。
在自动贴片中，操作人员通过自动贴片机，将元器件从供料器中自动吸取，然后精确地贴片到印刷电路板上。
自动贴片机可以实现高速、高准确度的贴片过程，适用于大规模生产。
然而，自动贴片设备的价格较高。
3.焊接工艺焊接是电子装配中常见的连接技术，通过焊接可以将元器件或电路板上的导线连接起来。
下面是两种常见的焊接工艺：3.1 手工焊接手工焊接是一种传统的焊接方式。
在手工焊接过程中，操作人员使用焊台和焊锡，通过手工将焊锡熔化，将元器件和导线焊接在一起。
手工焊接的优点是灵活性高，可以适应多种焊接情况。
然而，手工焊接需要操作人员具备一定的焊接技能，且焊接质量容易受到人为因素影响。
3.2 波峰焊接波峰焊接是一种自动化的焊接工艺。
在波峰焊接中，电路板经过预热并涂上焊剂，然后通过传送带将焊剂涂层的电路板送入波峰焊接机中。
波峰焊接机通过波峰将焊锡液形成焊点，将元器件和导线固定在一起。
波峰焊接的优点是高效、稳定、一致的焊接质量，适用于大规模生产。
4.检测与质量控制为了保证电子装配产品的质量，检测与质量控制是必不可少的环节。

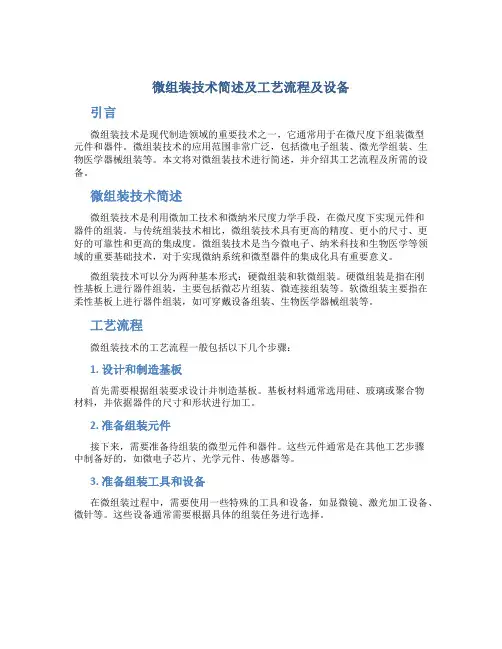

微组装技术简述及工艺流程及设备引言微组装技术是现代制造领域的重要技术之一，它通常用于在微尺度下组装微型元件和器件。
微组装技术的应用范围非常广泛，包括微电子组装、微光学组装、生物医学器械组装等。
本文将对微组装技术进行简述，并介绍其工艺流程及所需的设备。
微组装技术简述微组装技术是利用微加工技术和微纳米尺度力学手段，在微尺度下实现元件和器件的组装。
与传统组装技术相比，微组装技术具有更高的精度、更小的尺寸、更好的可靠性和更高的集成度。
微组装技术是当今微电子、纳米科技和生物医学等领域的重要基础技术，对于实现微纳系统和微型器件的集成化具有重要意义。
微组装技术可以分为两种基本形式：硬微组装和软微组装。
硬微组装是指在刚性基板上进行器件组装，主要包括微芯片组装、微连接组装等。
软微组装主要指在柔性基板上进行器件组装，如可穿戴设备组装、生物医学器械组装等。
工艺流程微组装技术的工艺流程一般包括以下几个步骤：1. 设计和制造基板首先需要根据组装要求设计并制造基板。
基板材料通常选用硅、玻璃或聚合物材料，并依据器件的尺寸和形状进行加工。
2. 准备组装元件接下来，需要准备待组装的微型元件和器件。
这些元件通常是在其他工艺步骤中制备好的，如微电子芯片、光学元件、传感器等。
3. 准备组装工具和设备在微组装过程中，需要使用一些特殊的工具和设备，如显微镜、激光加工设备、微针等。
这些设备通常需要根据具体的组装任务进行选择。
4. 进行组装操作组装操作是微组装技术的核心步骤。
根据组装要求，将待组装的元件定位到基板上，并使用适当的力或温度进行粘合或焊接。
组装过程需要在洁净的环境中进行，以避免灰尘或杂质对器件性能的影响。
5. 测试和质量控制完成组装后，需要对组装好的器件进行测试和质量控制。
这包括检查组装位置的准确性、元件之间的连接可靠性以及器件的功能性能等。
设备微组装技术需要使用一系列特殊的设备来完成组装任务。
下面列举一些常用的微组装设备：1.显微镜：用于精确定位待组装的微元件，可采用光学显微镜或电子显微镜等。
电子组装工艺流程《电子组装工艺流程》电子组装工艺是指将各种电子器件组装成成品电子产品的过程。
在现代电子制造中，电子组装工艺流程至关重要，它直接影响产品质量、生产效率和成本控制。
一个高效的电子组装工艺流程可以帮助企业提高竞争力，更好地满足市场需求。
电子组装工艺流程通常包括以下几个关键步骤：1. 材料准备：包括 PCB（Printed Circuit Board，印刷电路板）、器件、焊膏等材料的准备和检验。
2. 贴片：将各种器件根据设计要求精确地贴在 PCB 上，通常采用自动贴片机进行贴片操作。
3. 焊接：通过回流焊或波峰焊等方式，将器件牢固地焊接在PCB 上，以确保信号通畅和牢固度。
4. 排阻：将电子器件之间的连接线（排线）按照设计要求进行连接，以保证电路的通电和传输功能。
5. 清洗：对已组装好的 PCB 进行清洗处理，以去除焊渣和污垢，提高产品质量。
6. 检测：利用各种检测设备对组装好的电子产品进行功能性、可靠性和外观等方面的检测，以确保产品符合质量标准。
以上步骤构成了电子组装工艺流程的核心内容，通过精心设计和严格执行，可以提高产品的可靠性、稳定性和一致性，满足不同客户的需求。
随着技术的不断进步，电子组装工艺流程也在不断演进和改进。
例如，引入先进的 SMT（Surface Mount Technology，表面贴装技术）和 AOI（Automated Optical Inspection，自动光学检测）等新技术，可以提高生产效率和产品质量。
总的来说，电子组装工艺流程是电子制造的重要环节，对产品质量和生产效率有着直接影响。
企业应加强对电子组装工艺流程的管理和优化，不断学习和应用新技术，提高自身竞争力，更好地满足市场需求。
电子装联基础知识目录一、基本概念 (2)1.1 电子装联的定义 (3)1.2 电子装联的目的和意义 (4)1.3 电子装联的基本流程 (5)二、电子装联的材料 (6)2.1 印刷电路板(PCB) (7)2.2 电子元件 (9)2.3 连接器 (9)2.4 焊接材料 (11)三、电子装联的工艺技术 (12)3.1 焊接技术 (13)3.1.1 手工焊接 (14)3.1.2 波峰焊接 (16)3.1.3 回流焊接 (17)3.2 装配技术 (18)3.2.1 零件装配 (19)3.2.2 组件装配 (20)3.3 导线加工技术 (21)3.3.1 导线剥皮 (23)3.3.2 导线接头制作 (24)3.3.3 导线固定 (25)四、电子装联的质量控制 (26)4.1 质量管理体系 (27)4.2 质量控制流程 (28)4.3 质量检测方法 (30)五、电子装联的标准化与规范化 (30)5.1 标准化工作 (32)5.2 规范化操作 (33)六、电子装联的发展趋势与创新 (34)6.1 智能化生产 (36)6.2 自动化与机器人技术 (37)6.3 绿色制造与环保要求 (38)一、基本概念电子装联基础知识是电子制造领域中的基础环节，涉及到电子元器件的组装、焊接、测试等一系列过程。
这一环节的质量直接影响到电子产品的性能和可靠性。
电子元器件：这是构成电子产品的基本单元，包括电阻、电容、电感、二极管、晶体管等。
这些元件通过特定的封装形式（如SMD，即表面贴装设备）被集成到电路板上。
电路板：作为电子元器件的支撑和连接载体，电路板通常由多层印刷电路板（PCB）组成，上面布满了导电层和绝缘层，用于传输电流和信号。
焊接技术：焊接是将电子元器件与电路板牢固连接的关键步骤。
常见的焊接方法有手动焊接和波峰焊接等，手动焊接适用于短期建立稳定的电气连接，而波峰焊接则适合大批量生产。
装配：装配是将电子元器件按照设计要求组装到电路板上的过程。
电子工艺全部知识点总结一、电子工艺材料与工艺工程1. 半导体材料：包括硅、砷化镓、碳化硅等。
半导体材料的选择对于半导体器件的性能有着重要的影响，工艺工程师需要根据具体的应用选择合适的半导体材料。
2. 半导体材料制备：包括晶体生长、材料加工等技术。
晶体生长技术有单晶生长、多晶生长等方法，工艺工程师需要了解各种方法的优缺点，以及应用范围。
3. 薄膜技术：包括化学气相沉积、物理气相沉积、溅射等技术。
薄膜技术在半导体器件的制备中具有重要作用，工艺工程师需要了解各种薄膜技术的原理和应用。
4. 化学成膜技术：包括电化学沉积、化学气相沉积等技术。
化学成膜技术在电子器件的制备中有着广泛的应用，工艺工程师需要了解各种化学成膜技术的工艺参数和控制方法。
5. 包装材料：包括封装树脂、封装胶粘剂等。
包装材料的选择对于电子元器件的性能和可靠性有着重要的影响，工艺工程师需要了解各种包装材料的特性和应用。
6. 其他工艺材料：包括金属材料、陶瓷材料、高分子材料等。
这些材料在电子工艺中都有着重要的应用，工艺工程师需要了解各种材料的特性和工艺应用。
7. 工艺工程流程：包括工艺设计、工艺实施、工艺改进等。
工艺工程流程是电子工艺的核心内容，工艺工程师需要了解各种工艺流程的设计原则和实施方法，以及如何通过工艺改进来提高产品的性能和可靠性。
8. 质量控制技术：包括过程控制、质量检验、可靠性测试等。
质量控制技术是电子工艺中至关重要的一环，工艺工程师需要了解如何通过过程控制和质量检验来确保产品的质量，以及如何通过可靠性测试来评估产品的寿命和可靠性。
二、半导体器件工艺1. 半导体器件概述：包括二极管、晶体管、场效应管等。
半导体器件是电子工艺中的重要组成部分，工艺工程师需要了解各种器件的结构、原理和性能。
2. 半导体器件制造流程：包括晶圆加工、器件制备、器件封装等。
半导体器件制造流程是电子工艺中的关键环节，工艺工程师需要了解各种制造工艺的原理和步骤，以及如何通过工艺优化来提高产品的性能和可靠性。
整机组装1. 组装特点电子产品属于技术密集型产品，组装电子产品的主要特点是：(1)组装工作是由多种基本技术构成的。
如元器件的筛选与引线成形技术；线材加工处理技术；焊接技术；安装技术；质量检验技术等。
(2)装配操作质量，在很多情况下，都难以进行定量分析，如焊接质量的好坏，通常以目测判断，刻度盘子、旋钮等的装配质量多以手感鉴定等。
(3)进行装配工作的人员必须进行训练和挑选，不可随便上岗。
2. 组装技术要求（1）元器件的标志方向应按照图纸规定的要求，安装后能看清元件上的标志。
若装配图上没有指明方向，则应使标记向外易于辨认，并按照从左到右、从下到上的顺序读出。
（2）安装元件的极性不得装错，安装前应套上相应的套管。
（3）安装高度应符合规定要求，同一规格的元器件应尽量安装在同一高度上。
（4）安装顺序一般为先低后高，先轻后重，先易后难，先一般元器件后特殊元器件。
（5）元器件在印刷板上的分布应尽量均匀，疏密一致，排列整齐美观。
不允许斜排、立体交叉和重叠排列。
（6）元器件的引线直径与印刷焊盘孔径应有0.2~0.4mm的合理间隙。
（7）一些特殊元器件的安装处理，MOS集成电路的安装应在等电位工作台上进行，以免静电损坏器件。
发热元件要与印刷板面保持一定的距离，不允许贴面安装，较大元器件的安装应采取固定（绑扎、粘、支架固定等）措施。
6.1.2组装方法1.功能法功能法是将电子产品的一部分放在一个完整的结构部件内。
2.组件法组件法是制造一些在外形尺寸和安装尺寸上都统一的部件，这时部件的功能完整性退居到次要地位。
3.功能组件法功能组件法是兼顾功能法和组件法的特点，制造出既有功能完整性又有规范化的结构尺寸和组件。
6.1.3连接方法电子产品组装的电气连接，主要采用印制导线连接、导线、电缆以及其它电导体等方式进行连接。
6.1.4布线及扎线1.配线电子产品常用的电线和电缆有裸线、电磁线、绝缘电线电缆和通信电缆四种。
选用导线主要考虑流过导线的电流，这个电流的大小，决定了导线的芯线截面积的大小。
