平板车说明书

索埃勒液压平板车使用说明书一.概述本液压自移式平板车是以液压为动力，不需要慢速绞车，不需要铺设轨道。

可用于煤矿井下无轨道的条件下较重物料的慢速迁移，主要用于煤矿综采工作面移动变电站设备的迁移，与现在普遍采用的移动变电站设备迁移方式相比，具备以下优点:安全系数高，迁移力大，操作方便，工作量轻的。

1）产品特点1.1使用液压千斤顶移动，不需要用慢速绞车。

1.2无需铺设轨道。

1.3迁移力大，整个电站的迁移力可达1000kN 以上。

1.4行走轮轨距（600/900mm）符合国标，适用于目前煤矿的轨道运输。

1.5迁移速度可控。

2)主要用途及使用范围2.1主要用途:煤矿综采工作面移动变电站的变压器、开关、泵站等设备随着工作面的生产推进而迁移。

2.2使用范围:适用于含有爆炸性气体（甲烷）和煤尘的煤矿中，但周围价质中不得含有破坏金属和绝缘的活性化学物质。

应保证下列工作条件下可靠工作;(⑴)海拔高度不超过2000m;(2)周围空气相对湿度不大于95% (+25℃) ;(3)周围介质温度:-5℃—+40℃;(4)在有沼气爆炸混合物的矿井中;(5)在无显著摇动和冲击振动的地点;(6)适用于顺槽局部倾角不大于18度的任何地点。

车架组件包括上面板、左右侧槽钢、加强槽型钢、左右连接头组成，它是本设备的载体，本设备的其它组件都安装在车架组件上。

升降机构有两旋转轴、车架上的轴座及其他附件组成。

自移轨道由钢板焊成整体，它是车架移动的支撑部件，也是液压迁移时，自移千斤顶的受力部件。

适应目前煤矿轨道运输的需要，自移轨道的轨矩为600mm和 900mm 两种类型。

辅助支撑组件，在车架两侧各设一组。

当需要中间的轨道前移时,辅助支撑将车架撑起，使轨道与底板脱离。

加紧行走机构包括行走加紧装置、制动加紧装置及连接附件组成。

液压系统包括升降千斤顶、行走千斤顶、高压胶管、操作阀。

本设备不包括乳化液泵站，使用时由用户自备。

2)工作原理:通过液压系统使升降机构对车体与自移轨道进行交替着地，加紧行走机构对车体或自移轨道进行相对移动，从而实现平板车的自移。

平板车说明书一、产品概述平板车是一种简单、实用的工具车辆，通常用于搬运货物、材料等。

它以其坚固耐用的结构和便捷的使用方式，成为各行业中不可或缺的搬运工具。

本说明书将为您介绍平板车的组成部分、使用方法以及注意事项。

二、组成部分1.车架：平板车的车架由优质钢铁材料制成，具有较强的承载能力。

车架采用焊接工艺制作，确保结构的稳固性和耐用性。

2.车轮：平板车通常配备两个或四个车轮，车轮由耐磨橡胶或聚氨酯等材料制成，具有良好的噪音减震性能和抗冲击性能，可在各种地面上灵活行驶。

3.扶手：平板车的扶手一般位于车架的一侧，用于操作和推拉车辆。

扶手采用防滑设计，方便用户使用时的握持和控制。

4.载货平台：载货平台是平板车上放置货物、材料的区域。

它通常由优质钢板制成，经过防锈处理，具有较好的耐用性和承载能力。

载货平台的尺寸和高度可根据不同需求进行调整。

三、使用方法1.调整扶手高度：根据个人身高和使用需求，调整平板车的扶手高度。

确保扶手的高度适合您的身体，以便更轻松地推拉车辆。

2.装载物品：将需要搬运的货物或材料放置在平板车的载货平台上。

注意平衡分布货物，避免一侧过重导致不稳定。

3.推拉车辆：握住扶手，用力推拉车辆。

在推拉过程中，注意保持身体平衡，避免用力过大或过小，以免造成伤害或货物掉落。

4.转向操作：在行驶过程中，如果需要转弯或改变方向，提前减速并用力转动车辆，同时注意车轮与地面的接触情况，以确保平稳操作。

四、注意事项1.承载限制：请勿超过平板车的承载限制，以免造成车辆破损或意外事故。

2.地面状况：在使用平板车时，请确保地面平整、干燥、无障碍物，以确保安全推拉操作。

3.定期维护：请定期检查平板车的各个部件，如车轮、车架等是否松动或磨损。

如有需要，请及时进行维护和更换。

4.远离火源：请勿将平板车靠近火源，以免导致车辆燃烧或损坏。

5.儿童禁用：请将平板车放置在儿童无法触及的地方，避免儿童使用时造成意外伤害。

六、结语平板车作为一种实用的搬运工具，其功能和灵活性在各行业中得到广泛应用。

平板车使用说明书
一、概述
平板车是一种适合进行短途货物运输的交通工具，它具有轻便、灵活、环保等特点，广泛应用于城市物流、超市配送、快递等领域。

本使用说明书旨在帮助用户正确操作和维护平板车，确保其安全可
靠地运行。

二、安全提示
1. 使用前请仔细阅读本说明书并按照指示操作。

2. 请勿超载使用平板车，以免损坏车辆并导致意外发生。

3. 在行驶过程中请保持平稳，避免急刹车和急转弯，以确保货
物的安全。

4. 避免在坡道上停放平板车，以免滑落造成意外伤害。

5. 使用平板车时，请注意周围环境并遵守交通规则，确保行车
安全。

三、组装与调试
1. 安装前请检查平板车的配件是否完整，如有损坏或缺失，请
联系销售商处理。

2. 按照说明书将平板车的零部件进行正确组装，确保连接紧固。

3. 组装完成后，请进行调试。

调试内容包括：刹车的灵敏度、
方向盘的转动是否灵活、车轮的转动是否顺畅等。

四、使用方法
1. 上下货物：将货物轻放于平板车的货箱上，并确保货物稳固，以免在行驶过程中滑落造成伤害。

2. 行驶前的准备：调整方向盘使之至于合适的位置，并检查刹
车等是否正常运作。

3. 行驶时：推动平板车前进，保持稳定的速度，避免急停急刹。

4. 停车时：将平板车停放在平坦坚固的地面上，确保刹车锁定。

5. 维护保养：定期清洁平板车的外观，保持零部件的润滑，及
时更换老化或损坏的零件。

五、故障排除。

多功能平板车操作方法多功能平板车是一种方便实用的工具，可以用于各种场景的搬运和运输工作。

下面是关于多功能平板车的操作方法的详细说明：1. 准备工作：在使用多功能平板车之前，首先要确保车辆处于正常工作状态。

要检查车轮是否完好、气压是否正常，并确保车上没有损坏或松动的部件。

同时，要做好安全防护措施，如佩戴安全帽和手套等。

2. 装载物品：将需要搬运的物品放置在多功能平板车上，确保物品平稳且牢固地摆放。

如果背部支架是可调节的，可以根据物品的尺寸调整支架的高度，以确保物品更加稳定。

3. 操作手柄：多功能平板车通常配有一个手柄，用于控制车辆的移动。

手柄的位置取决于车辆的设计，可以是位于车的顶部或侧面。

掌握手柄，可以把手放在合适的位置上，确保有良好的控制。

4. 推或拉：推多功能平板车时，手柄需要向前推动车辆；而在拉的时候，则需要向后拉动车辆。

在推或拉的过程中，要确保用力均匀而稳定，避免突然用力或不规律的动作。

同时，注意保持平稳的步伐，以免意外滑倒或摔倒。

5. 转弯：当需要转弯时，要注意手柄的位置和角度。

对于大多数多功能平板车，要向左转弯，手柄应向左转；要向右转弯，手柄应向右转。

在转弯时，要注意车辆的位置和速度，以免与墙壁或其他障碍物发生碰撞。

6. 降低速度：当需要降低速度时，应适度减小推或拉的力度，以控制车辆的速度。

确保车辆在合理的速度下行驶，以避免对物品造成损坏，同时也可以提高工作的安全性。

7. 停止车辆：当需要停止多功能平板车时，要停止推或拉的动作，然后将车辆固定在一个安全的位置，以免车辆意外滑移或造成其他安全问题。

并将手柄放置在固定位置，以确保车辆不会因为手柄的移动而滑动。

8. 维护保养：在使用完多功能平板车之后，要进行必要的维护和保养工作，以保证车辆的正常运转。

包括检查车轮的磨损情况，清洁车辆的表面，确保车辆上的螺帽和螺丝紧固等，以延长车辆的使用寿命。

以上是关于多功能平板车操作方法的详细说明。

使用多功能平板车时，要注意物品的稳定性和平衡性，确保操作时的安全。

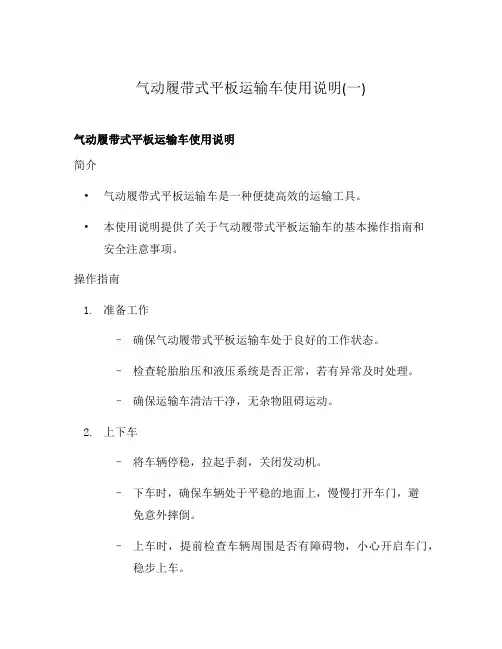

气动履带式平板运输车使用说明(一)气动履带式平板运输车使用说明简介•气动履带式平板运输车是一种便捷高效的运输工具。

•本使用说明提供了关于气动履带式平板运输车的基本操作指南和安全注意事项。

操作指南1.准备工作–确保气动履带式平板运输车处于良好的工作状态。

–检查轮胎胎压和液压系统是否正常，若有异常及时处理。

–确保运输车清洁干净，无杂物阻碍运动。

2.上下车–将车辆停稳，拉起手刹，关闭发动机。

–下车时，确保车辆处于平稳的地面上，慢慢打开车门，避免意外摔倒。

–上车时，提前检查车辆周围是否有障碍物，小心开启车门，稳步上车。

3.启动和行驶–调整座椅和安全带，确保舒适度和安全性。

–按下启动按钮，等待引擎启动。

启动后，轻踩油门，逐渐加速。

–使用方向盘控制车辆行驶方向，谨慎操作，避免碰撞和擦伤。

4.载货操作–载货前，确认货物稳固并固定好，以防滑动或摔落。

–将货物平均分布在车厢内，确保平衡和稳定。

–载货时，注意运输车的承载限制，不要超载。

5.停车和关机–在合适的地方选择停车点，并打开双闪灯示意其他车辆。

–拉起手刹，关闭发动机前先观察周围环境，确保安全。

–关闭电源开关，确认车辆完全停止后下车。

安全注意事项•操作人员应经过相关培训和持有相关证件方可操作气动履带式平板运输车。

•在行驶过程中，注意遵守交通规则，谨慎超车和变道。

•不要在车辆行驶中使用手机或其他电子设备，以免分散注意力。

•维护保养时，务必断开电源和空气供应，避免意外伤害。

•若遇到紧急情况或异常情况，应立即停车，关闭发动机，并与维修人员联系。

以上是关于气动履带式平板运输车的使用说明和安全注意事项，请严格遵守操作规程，确保安全运输。

平板车使用说明书第一章：引言欢迎使用我们生产的平板车。

本使用说明书将会告诉您如何正确使用和保养您的平板车，并提供必要的安全提示。

在开始使用之前，请仔细阅读本手册，并按照说明进行操作。

第二章：产品概述1.1 产品外观我们的平板车外观简洁美观，采用高强度材料制造，确保产品坚固耐用。

车身颜色可根据客户需求定制。

1.2 主要部件平板车主要由车身、车轮、车把、座椅等部件组成。

每个部件都经过精心设计和安装，以确保产品质量和用户体验。

第三章：使用须知3.1 安全提示在使用平板车之前，请确保您已经阅读并理解以下安全提示：- 在使用平板车时，请穿着合适的安全装备，包括头盔和护膝。

- 在行驶过程中，请保持警觉，遵守交通规则，注意避让行人。

- 在夜间或视线不佳的情况下，请开启车灯以提高可见性。

- 禁止在道路行驶时玩耍、打手机或听耳机等会分散注意力的行为。

- 请勿酒后驾车，以免发生危险事件。

3.2 充电和电池使用平板车配备了电池供电。

在充电之前，请确保电池已经安装到车上，并连接到电源。

充电时间为8小时，在充电过程中，请确保电源稳定，避免过度充电。

3.3 动力系统平板车采用电力驱动，确保在启动前检查电池电量是否充足。

通过按下启动按钮，可以启动车辆。

在行驶过程中，请适应平板车的动力和制动系统，避免急刹车或急加速。

第四章：保养指南4.1 车辆清洁定期清洁平板车可以保持其外观整洁，并延长其使用寿命。

使用湿布轻轻擦拭车体，并避免使用腐蚀性或磨损性清洁剂。

4.2 轮胎维护保持平板车的轮胎正常充气压力，以确保行驶的稳定性。

检查轮胎胎纹深度，如发现磨损严重，请及时更换轮胎。

4.3 电池保养在长时间不使用平板车时，请拆下电池，并将其存放在干燥通风的地方。

充电头和电池接口保持清洁，避免尘埃或水分进入。

第五章：故障排除5.1 无法启动如果平板车无法启动，请检查电池是否安装正确，并确保电量充足。

如果问题仍然存在，请联系售后服务中心。

5.2 动力不足如果平板车动力不足，请检查电池电量是否充足。

40吨平板车使用说明书40吨低货台半挂车使用说明书目录一、半挂车主要技术特性−−−−−−−−−−−− 3二、主要总成的构造、维修及调整−−−−−−−− 41.车架总成−−−−−−−−−−−−−−−−− 42.悬挂总成−−−−−−−−−−−−−−−−− 43.轮轴总成−−−−−−−−−−−−−−−−− 44.跳板总成−−−−−−−−−−−−−−−−− 65.挂车支承装置−−−−−−−−−−−−−−− 66.空气制动系统−−−−−−−−−−−−−−− 77.电气系统−−−−−−−−−−−−−−−−- 11三、易损件明细表−−−−−−−−−−−−−−--- 12四、随机备品备件清单 ---------------------------- 12五、专用工具清单 ------------------------------- 12六、敬告用户−−−−−−−−−−−−−−−−− 12附图一半挂车外形图−−−−−−−−−−−− 13附图二空气制动系统图−−−−−−−−−−− 14一、半挂车主要技术特性：1.最大装载质量 40吨2.外形尺寸(长⨯宽⨯高) 12130⨯3200⨯1930 毫米3.货台尺寸(长⨯宽) 7500⨯3200 毫米4.货台高度(空载) 1035 毫米5.轴距 1220 毫米6.轮距 1680/815 毫米7.轮轴数二排四根8.轮胎规格 8.25-159.轮辋规格 6.5-1510.轮胎数 16只(另加备胎1只)11.牵引座接合面高度(重载) 1380 毫米12.牵引销直径∅88.9 毫米13.最小离地间隙 380 毫米14.悬挂方式刚性平衡梁式15.半挂车整备质量 10 吨16.额定车速(公路/非公路) 40/25 公里/小时17.每根轮轴载质量 9 吨18.半挂车载荷分配:满载:鞍座处 14.3吨半挂车轮轴处 35.7吨空载:鞍座处 2.85 吨半挂车轮轴 7.15 吨20. 最小转弯半径 12 米21. 跳板承载能力 40 吨22. 跳板爬坡角度 20︒23. 跳板横向调节范围 max 2.51米 min 1.89米24.离去角 17.5︒半挂车外形图见附图一。

40吨低货台半挂车使用说明书目录一、半挂车主要技术特性−−−−−−−−−−−− 3二、主要总成的构造、维修及调整−−−−−−−− 41.车架总成−−−−−−−−−−−−−−−−− 42.悬挂总成−−−−−−−−−−−−−−−−− 43.轮轴总成−−−−−−−−−−−−−−−−− 44.跳板总成−−−−−−−−−−−−−−−−− 65.挂车支承装置−−−−−−−−−−−−−−− 66.空气制动系统−−−−−−−−−−−−−−− 77.电气系统−−−−−−−−−−−−−−−−- 11三、易损件明细表−−−−−−−−−−−−−−--- 12四、随机备品备件清单 ---------------------------- 12五、专用工具清单 ------------------------------- 12六、敬告用户−−−−−−−−−−−−−−−−− 12 附图一半挂车外形图−−−−−−−−−−−− 13 附图二空气制动系统图−−−−−−−−−−− 14一、半挂车主要技术特性：1.最大装载质量 40吨2.外形尺寸(长⨯宽⨯高) 12130⨯3200⨯1930 毫米3.货台尺寸(长⨯宽) 7500⨯3200 毫米4.货台高度(空载) 1035 毫米5.轴距 1220 毫米6.轮距 1680/815 毫米7.轮轴数二排四根8.轮胎规格 8.25-159.轮辋规格 6.5-1510.轮胎数 16只(另加备胎1只)11.牵引座接合面高度(重载) 1380 毫米12.牵引销直径∅88.9 毫米13.最小离地间隙 380 毫米14.悬挂方式刚性平衡梁式15.半挂车整备质量 10 吨16.额定车速(公路/非公路) 40/25 公里/小时17.每根轮轴载质量 9 吨18.半挂车载荷分配:满载:鞍座处 14.3吨半挂车轮轴处 35.7吨空载:鞍座处 2.85 吨半挂车轮轴 7.15 吨20. 最小转弯半径 12 米21. 跳板承载能力 40 吨22. 跳板爬坡角度 20︒23. 跳板横向调节范围 max 2.51米 min 1.89米24.离去角 17.5︒半挂车外形图见附图一。

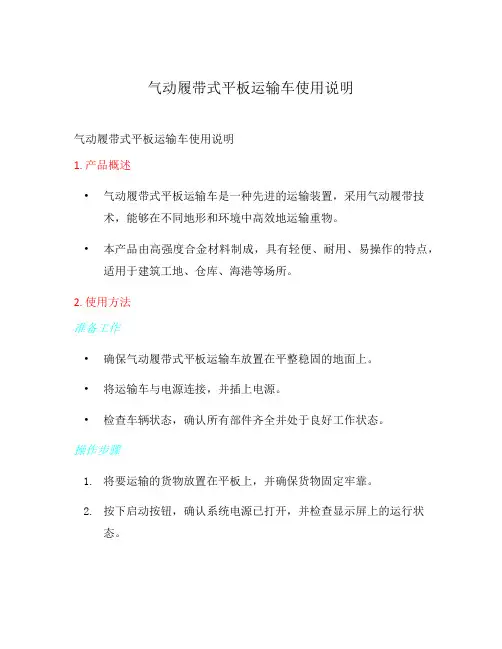

气动履带式平板运输车使用说明气动履带式平板运输车使用说明1. 产品概述•气动履带式平板运输车是一种先进的运输装置，采用气动履带技术，能够在不同地形和环境中高效地运输重物。

•本产品由高强度合金材料制成，具有轻便、耐用、易操作的特点，适用于建筑工地、仓库、海港等场所。

2. 使用方法准备工作•确保气动履带式平板运输车放置在平整稳固的地面上。

•将运输车与电源连接，并插上电源。

•检查车辆状态，确认所有部件齐全并处于良好工作状态。

操作步骤1.将要运输的货物放置在平板上，并确保货物固定牢靠。

2.按下启动按钮，确认系统电源已打开，并检查显示屏上的运行状态。

3.使用遥控器或者操作面板上的按钮控制运输车的前进、后退、转弯等动作。

运输车具有多档位速度调节功能，可根据实际需要选择合适的速度。

4.运输过程中，密切观察运输车的工作状态，如有异常情况出现，应立即停止运行并排除故障。

5.当到达目的地后，停止运输车并确保安全地卸货。

6.运输完成后，及时将车辆清洁并储存于干燥通风的地方，以保证下次使用时的良好状态。

3. 安全注意事项•在操作气动履带式平板运输车之前，务必熟悉本产品的使用说明书，并进行相关培训。

•操作人员应穿戴相关的安全装备，如安全帽、护目镜、手套等。

•不得超载运输，避免损坏车辆或引发意外。

•在运输过程中，不得将人员放置在货物上。

•遇到紧急情况时，应立即停止运输车，并寻求专业人士的帮助。

4. 常见问题及解决方法•问题1: 运输车无法启动。

–解决方法: 检查电源连接是否正常，确认系统电源已打开。

•问题2: 运输车运行速度过慢。

–解决方法: 检查车辆是否超载，如果超载应及时卸货；检查车轮是否受到损坏，需要及时更换。

•问题3: 运输车转弯困难。

–解决方法: 检查车辆的转向系统是否正常工作，如有故障应尽快修复。

5. 维护与保养•定期检查运输车的各项部件，确保其工作正常。

•清洁运输车并保持干燥，避免积尘和潮湿导致故障。

•定期润滑车辆关键部位，保证运行顺畅。

DCY150型动力平板运输车使用说明书郑州大方桥梁机械有限公司苏州分公司前言DCY150型动力平板运输车专为造船厂设计制造，额定装载质量为150吨。

本说明书简要介绍了DCY150型动力平板运输车的各项技术参数、性能指标及使用保养注意事项，希望用户严格按照本说明书的要求使用、保养车辆。

由于各方面的发展和改进，日后若有同型产品的更改，恕不另行通知。

我公司欢迎用户对产品提出改进意见和建议。

郑州大方桥梁机械有限公司苏州分公司2006.6目录第一章概述 (7)第二章主要工作原理 (12)第三章主要结构 (14)第四章微电控制系统 (20)第五章操作与使用 (28)第六章维护时间表 (41)附件1.康明斯C300 20水冷柴油机使用说明书2.图1 总图3.图2 转向模式示意图4.图3 仪表板布置示意图5.图4 液压系统原理图6.图5 空气制动系统原理图7.图6 发动机控制原理图8.图7 A驾驶室电气原理图9.图8 B驾驶室电气原理图10.图9.1 A驾驶室微电控制系统原理图11.图9.2 B驾驶室微电控制系统原理图12.图9.3 传感器安装分布图13.图9.4 开关量输入接线图14.图10 重心放置示意图15.图11 载荷放置示意图16.图12 润滑部位示意图17.A4VG 电控变量泵样本 REXROTH液压公司18.A11VO 电控变量泵样本 REXROTH液压公司19.A6VE28 油马达样本 REXROTH液压公司20.液压冷却器样本 AKG液压公司21.PSV电控比例多路换向阀样本 HAWE液压公司特别注意1.微电系统在行车安全方面的设计·偏载报警偏载10 %报警；·超载报警按最大装载质量150 000kg执行；2.车辆在行走时，禁止搬动“行驶方向”选择开关;只有在停车时，方可改换行走方向；3.车辆在行走时,严禁“平升平降”操作；4.重载时爬坡，请选择“爬坡”档；5.禁止在坡道上进行“原地回转”操作；6.避免在重载工况下调整车辆，调整车辆应在空载和停车状态下进行。
