光电管的特性

光电效应实验中光电管的选择与使用光电效应是物理学中的一项重要实验，通过观察物质受光照射后电子的发射情况，可以研究光和物质之间的相互作用。

而在光电效应实验中，光电管的选择和使用方法对于实验结果的准确性和可靠性起着至关重要的作用。

首先，我们需要选择合适的光电管。

在市场上，有多种型号和类型的光电管可供选择。

常见的有金属光电管和半导体光电管两种。

金属光电管适用于短波长光的实验，例如紫外线实验；而半导体光电管则适用于长波长光的实验，例如红外线实验。

根据实验需要，我们可以选择合适的光电管进行实验。

其次，光电管的特性参数也需要考虑。

光电管的特性参数包括灵敏度、最大电流、最大电压等。

灵敏度是指光电管对光的响应程度，一般用光电流与光照强度之间的关系来表示。

光电管的灵敏度越高，说明它对光的响应越敏感。

而最大电流和最大电压则决定了光电管的工作范围。

在实验中，我们需要根据实验要求选择具有合适特性参数的光电管，以保证实验结果的准确性。

值得一提的是，为了减小实验误差，我们可以在光电管的前端加装滤光器。

滤光器可以根据实验需要，选择性地吸收或透过特定波长范围的光线，从而降低背景光的影响。

例如，在紫外线实验中，可以使用紫外线滤光器来屏蔽短波长的紫外线背景光。

通过这种方式，可以提高实验的信噪比，从而获得更准确的实验结果。

在实验中，使用光电管需要注意一些使用方法。

首先，要保持光电管表面的清洁。

由于光电管的工作原理是通过光的照射来释放电子，因此光电管表面的污染会影响实验结果。

我们可以使用专用的光学纸轻轻擦拭光电管表面，以确保其干净无尘。

此外，使用光电管时需要注意光源的选择和位置调整。

光源的选择应根据实验所需的波长和光强来确定。

如果光强过弱，可以使用准直透镜或增强器来增大光强。

同时，还要注意调整光源和光电管的位置，使得光射入光电管的光斑尽可能均匀，以获得准确的实验结果。

最后，光电管的信号输出需要经过放大和测量处理。

在实验中，我们可以使用放大器将光电管输出的微弱信号放大到可以测量的范围。

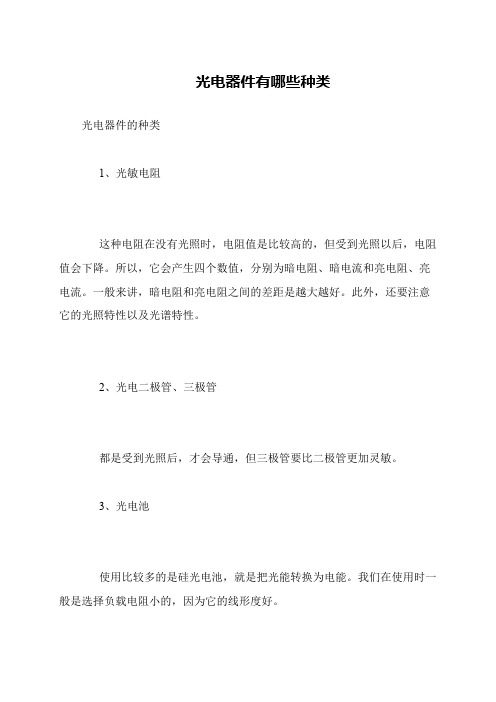

光电器件有哪些种类
光电器件的种类
1、光敏电阻
这种电阻在没有光照时，电阻值是比较高的，但受到光照以后，电阻值会下降。

所以，它会产生四个数值，分别为暗电阻、暗电流和亮电阻、亮电流。

一般来讲，暗电阻和亮电阻之间的差距是越大越好。

此外，还要注意它的光照特性以及光谱特性。

2、光电二极管、三极管
都是受到光照后，才会导通，但三极管要比二极管更加灵敏。

3、光电池
使用比较多的是硅光电池，就是把光能转换为电能。

我们在使用时一般是选择负载电阻小的，因为它的线形度好。

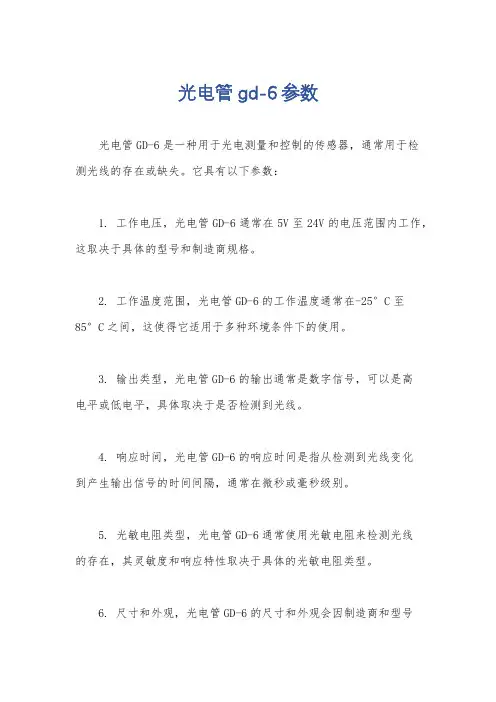

光电管gd-6参数
光电管GD-6是一种用于光电测量和控制的传感器，通常用于检
测光线的存在或缺失。

它具有以下参数：
1. 工作电压，光电管GD-6通常在5V至24V的电压范围内工作，这取决于具体的型号和制造商规格。

2. 工作温度范围，光电管GD-6的工作温度通常在-25°C至
85°C之间，这使得它适用于多种环境条件下的使用。

3. 输出类型，光电管GD-6的输出通常是数字信号，可以是高
电平或低电平，具体取决于是否检测到光线。

4. 响应时间，光电管GD-6的响应时间是指从检测到光线变化
到产生输出信号的时间间隔，通常在微秒或毫秒级别。

5. 光敏电阻类型，光电管GD-6通常使用光敏电阻来检测光线
的存在，其灵敏度和响应特性取决于具体的光敏电阻类型。

6. 尺寸和外观，光电管GD-6的尺寸和外观会因制造商和型号
而异，通常为小型黑色圆柱形或方形外壳。

总的来说，光电管GD-6是一种常用的光电传感器，具有可靠的工作性能和灵敏度，适用于许多自动化和控制系统中的光电测量和检测任务。

在选择和使用光电管GD-6时，需要根据具体的应用需求和环境条件来综合考虑以上参数。

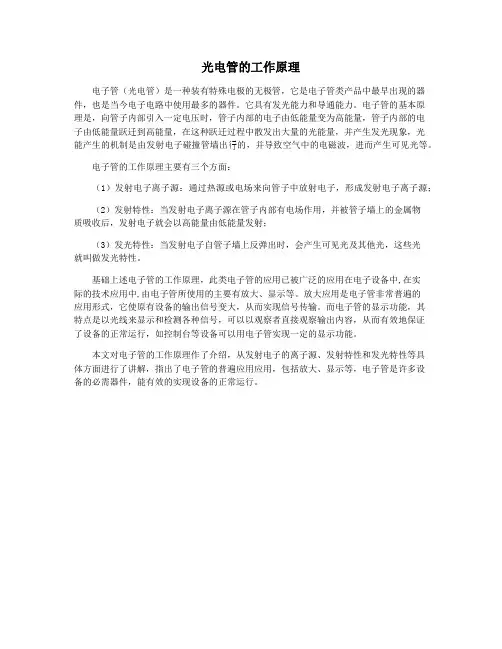

光电管的工作原理
电子管（光电管）是一种装有特殊电极的无极管，它是电子管类产品中最早出现的器件，也是当今电子电路中使用最多的器件。

它具有发光能力和导通能力。

电子管的基本原
理是，向管子内部引入一定电压时，管子内部的电子由低能量变为高能量，管子内部的电
子由低能量跃迁到高能量，在这种跃迁过程中散发出大量的光能量，并产生发光现象，光
能产生的机制是由发射电子碰撞管墙出行的，并导致空气中的电磁波，进而产生可见光等。

电子管的工作原理主要有三个方面：
（1）发射电子离子源：通过热源或电场来向管子中放射电子，形成发射电子离子源；
（2）发射特性：当发射电子离子源在管子内部有电场作用，并被管子墙上的金属物
质吸收后，发射电子就会以高能量由低能量发射；
（3）发光特性：当发射电子自管子墙上反弹出时，会产生可见光及其他光，这些光
就叫做发光特性。

基础上述电子管的工作原理，此类电子管的应用已被广泛的应用在电子设备中,在实
际的技术应用中,由电子管所使用的主要有放大、显示等。

放大应用是电子管非常普遍的
应用形式，它使原有设备的输出信号变大，从而实现信号传输。

而电子管的显示功能，其
特点是以光线来显示和检测各种信号，可以以观察者直接观察输出内容，从而有效地保证
了设备的正常运行，如控制台等设备可以用电子管实现一定的显示功能。

本文对电子管的工作原理作了介绍，从发射电子的离子源、发射特性和发光特性等具
体方面进行了讲解，指出了电子管的普遍应用应用，包括放大、显示等，电子管是许多设
备的必需器件，能有效的实现设备的正常运行。

课题光电管特性的研究1．了解光电效应实验的基本规律和光的量子性；教学目的 2．测定光电管的伏安特性，研究光电流强度与加在光电管两极间电压的关系；3．测定光电管的光电特性，研究光电流强度与照在光电管阴极上光通量的关系。

重难点 1．光电管的伏安特性和光电特性；2．最小二乘法处理数据。

教学方法讲授、讨论、实验演示相结合。

学时 3个学时一、前言光电效应是指在光的作用下，从物体表面释放电子的现象，所逸出的电子称为光电子。

这种现象是1887年赫兹研究电磁波时发现的。

在光电效应中，光不仅在被吸收或发射时以能量h 的微粒出现，而且以微粒形式在空间传播，充分显示了光的粒子性。

1905年爱因斯坦引入光量子理论，给出了光电效应方程，成功地解释了光电效应的全部实验规律。

1916年密立根用光电效应实验验证了爱因斯坦的光电效应方程，并测定了普朗克常量。

爱因斯坦和密立根都因为光电效应方面的杰出贡献，分别获得1921年和1923年诺贝尔物理学奖。

而今光电效应已经广泛地应用于各科技领域，例如利用光电效应制成的光电管、光电倍增管等光电转换其间，把光学量转换成电学量来测量。

光电元件已成为石油钻井、传真电报、自动控制等生产和科研中不可缺少的元件。

二、实验仪器暗匣（内装光电管及小灯泡及米尺）；光电效应实验仪（包括24V稳压电源、12V可调稳压电源、13位数子电压表和电流表，分别指示光电管电压、光源电流和光电2流、调节光电管电压的电位器、调小灯电流的可变电阻）。

三、实验原理金属或金属化合物在光的照射下有电子逸出的现象，称为光电效应，或称为光电发射。

产生光电发射的物体表面通常接电源负极，所以又称为光电阴极，光电阴极往往不由纯金属制成，而常用锑钯或银氧钯的复杂化合物制成，因为这些金属化合物阴极的电子逸出功远较纯金属小，这样就能在较小光照下得到较大的光电流。

把光电阴极和另一个金属电极－阳极仪器封装在抽成真空的玻璃壳里就成了光电管。

光电管在现代科学技术中如自动控制、有声电影、电视、以及光讯号测量等方面都有重要的应用。

发光二极管主要参数与特性LED 是利用化合物材料制成pn 结的光电器件。

它具备pn 结结型器 件的电学特性：I-V 特性、C-V 特性和光学特性：光谱响应特性、发 光光强指向特性、时间特性以及热学特性。

1、LED电学特性而形成势垒电场，此时R 很大；开启电压对于不同LED 其值不同， GaAs 为 1V ，红色 GaAsP 为 1.2V , GaP 为 1.8V , GaN 为 2.5V 。

(2) 正向工作区：电流I F 与外加电压呈指数关系I F = I S (e qv F/KT -) ------------------------------ 1 s 为反向饱和电流 。

V >0时，V > V F 的正向工作区I F 随V F 指数上升 I F = I s e qVF/KT (3) 反向死区：V v 0时pn 结加反偏压V= - V R 时，反向漏电流 |R (V 二-5V )时，GaP 为 0V , GaN 为 10uA 。

(4) 反向击穿区 V v - V R , V R 称为反向击穿电压；V R 电压对应I R 为反向漏电流。

当反向偏压一直增加使 V V - V R 时，贝y 出现I R 突 然增加而出现击穿现象。

由于所用化合物材料种类不同，各种LED 的反向击穿电压V R 也不同。

1.2 C-V 特性鉴于 LED 的芯片有 9 X 9mil (250 X 250um) , 10X 10mil , 11 X 11mil (280 X 280um) , 12 X 12mil1.1 I-V 特性 表征LED 芯片pn 结制备性能主要参数。

LED 的I-V 特性具有非线性、整流性质：单向导电性，即外加正偏压表现低接触 电阻，反之为高接触电阻。

如左图：⑴正向死区：(图oa 或oa'段) a 点对于V o 为开启电 压，当V v Va ,外加电 场尚克服 不少因载 流子扩散V R击 反向死区 穿_---------- 区工作区VFVI-V 特性曲线C0 -C 0(300 X 300um)，故 pn 结面积大 小不一，使其结电容(零偏压) c ~n+pf 左右。

一、实验目的1. 了解光电管的基本结构和工作原理。

2. 研究光电管的伏安特性，分析不同电压对光电流的影响。

3. 探究光电管的截止电压与入射光频率的关系。

4. 验证光电效应方程，并测定普朗克常量。

二、实验原理光电效应是指当光照射到金属表面时，金属表面会发射出电子的现象。

光电效应的实验原理如图1所示。

入射光照射到光电管阴极K上，产生的光电子在电场的作用下向阳极A迁移形成光电流。

改变外加电压，测量出光电流I的大小，即可得出光电管的伏安特性曲线。

光电效应的基本实验事实如下：1. 对应于某一频率，光电效应的I-U关系如图2所示。

从图中可见，对一定的频率，有一电压U0，当时，电流为零，这个相对于阴极的负值的阳极电压U0，被称为截止电压。

2. 当U>U0后，I迅速增加，然后趋于饱和，饱和光电流IM的大小与入射光的强度P成正比。

3. 对于不同频率的光，其截止电压的值不同，如图3所示。

4. 截止电压U0与频率v的关系如图4所示，与v成正比。

当入射光频率低于某极限值（随不同金属而异）时，不论光的强度如何，照射时间多长，都没有光电流产生。

5. 光电效应是瞬时效应。

即使入射光的强度非常微弱，只要频率大于v0，在开始照射后立即有光电子产生，所经过的时间至多为10^-9秒的数量级。

根据爱因斯坦的光量子理论，光子能量E与频率v的关系为E=hv，其中h为普朗克常量。

光电效应方程为E=hf=φ+KEmax，其中φ为金属的逸出功，KEmax为光电子的最大动能。

当光电子的最大动能KEmax为0时，对应的截止电压U0为U0=φ/hv。

三、实验仪器与材料1. 光电管2. 汞灯3. 光栅单色仪4. 电压表5. 微电流计6. 滑线变阻器7. 电阻箱8. 信号发生器9. 数据采集器10. 计算机及实验软件四、实验步骤1. 将光电管接入电路，调节滑线变阻器，使电压表显示为零。

2. 调节汞灯，使光栅单色仪的出射光垂直照射到光电管阴极上。

3. 调节电压表，使电压逐渐增加，同时观察微电流计的读数。

一、实验目的1. 理解光电效应的基本原理。

2. 掌握光敏电阻和光电管的光电特性。

3. 通过实验，分析光敏电阻和光电管在不同光照条件下的电阻和电流变化。

4. 学习使用光电效应实验装置，测定普朗克常量。

二、实验原理光电效应是指当光照射到某些物质表面时，物质表面的电子吸收光子的能量而逸出，形成电流的现象。

根据爱因斯坦的光电效应方程，光电子的最大动能与光子的能量成正比，与光的频率有关，而与光的强度无关。

光敏电阻是一种利用光电效应原理工作的传感器，其电阻值随光照强度的变化而变化。

光电管是一种利用光电效应将光信号转换为电信号的器件，其输出电流与入射光的强度成正比。

三、实验仪器与材料1. 光电效应实验装置2. 光敏电阻3. 光电管4. 可调光源5. 电流表6. 电压表7. 数据采集系统8. DataStudio软件四、实验内容及步骤1. 光敏电阻光电特性测试(1) 将光敏电阻接入电路，测量其在不同光照强度下的电阻值。

(2) 使用数据采集系统记录光敏电阻在不同光照强度下的电阻值。

(3) 分析光敏电阻的光电特性曲线，研究电阻值与光照强度的关系。

2. 光电管光电特性测试(1) 将光电管接入电路，调整光源的强度，测量不同光照强度下的光电流。

(2) 使用数据采集系统记录光电管在不同光照强度下的光电流。

(3) 分析光电管的光电特性曲线，研究光电流与光照强度的关系。

3. 普朗克常量测定(1) 调整光源的频率，测量光电管在不同频率下的光电流。

(2) 使用数据采集系统记录光电管在不同频率下的光电流。

(3) 根据光电效应方程，计算普朗克常量。

五、实验结果与分析1. 光敏电阻的光电特性曲线显示，随着光照强度的增加，光敏电阻的电阻值逐渐减小，呈现出线性关系。

2. 光电管的光电特性曲线显示，随着光照强度的增加，光电流逐渐增大，呈现出线性关系。

3. 通过实验测定的普朗克常量与理论值相符，验证了光电效应方程的正确性。

六、实验结论1. 光敏电阻的光电特性曲线表明，其电阻值与光照强度呈线性关系。

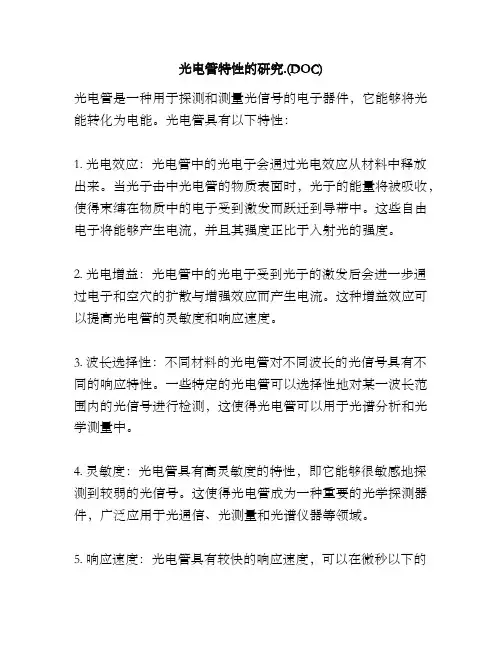

光电管特性的研究.(DOC)
光电管是一种用于探测和测量光信号的电子器件，它能够将光能转化为电能。

光电管具有以下特性：
1. 光电效应：光电管中的光电子会通过光电效应从材料中释放出来。

当光子击中光电管的物质表面时，光子的能量将被吸收，使得束缚在物质中的电子受到激发而跃迁到导带中。

这些自由电子将能够产生电流，并且其强度正比于入射光的强度。

2. 光电增益：光电管中的光电子受到光子的激发后会进一步通过电子和空穴的扩散与增强效应而产生电流。

这种增益效应可以提高光电管的灵敏度和响应速度。

3. 波长选择性：不同材料的光电管对不同波长的光信号具有不同的响应特性。

一些特定的光电管可以选择性地对某一波长范围内的光信号进行检测，这使得光电管可以用于光谱分析和光学测量中。

4. 灵敏度：光电管具有高灵敏度的特性，即它能够很敏感地探测到较弱的光信号。

这使得光电管成为一种重要的光学探测器件，广泛应用于光通信、光测量和光谱仪器等领域。

5. 响应速度：光电管具有较快的响应速度，可以在微秒以下的
时间内完成对光信号的探测和转换。

这使得光电管非常适用于高速光信号的测量和检测。

6. 非线性特性：光电管的输出电流与入射光信号之间不一定是线性关系。

在较高的光强下，光电管可能会出现饱和现象，即输出电流不再随光强的增大而线性增加。

因此，在应用中需要注意光电管的工作范围和线性度。

通过对光电管特性的研究，可以进一步了解其工作原理、优缺点以及适用范围，为光电管的设计和应用提供指导。

这些特性的研究也可以推动光电管技术的发展，提高其灵敏度、响应速度和波长选择性，以满足不同领域的需求。
