力矩传感器

力矩传感器的工作原理传感器中有一弹性轴上安装两个齿数和模数相投的齿轮Z1和Z2，齿轮的上方各有一个套有感应线圈的磁铁，当弹性轴无负荷旋转时，由于弹性轴无扭转变形，齿轮1和齿轮2无相对转角，两感应线圈输出电量的波形相位差为零，当弹性轴收到输入扭矩M1和输出扭矩M2作用产生扭转变形，齿轮Z1Z2随之产生相对转角，两感应线圈输出电量的波形产生相位差，通过智能模块测量这一相位差并带入扭转变形公式就可求出M1M2，将扭矩和转速代入功率计算公式就得出了传感器所传递的功率。

扭矩传感器的工作原理是通过信号向电动机控制器发出动作指令。

以下是转向系统的原理和功能介绍：扭矩传感器的工作原理:扭矩传感器的工作原理是汽车在转向时，转矩传感器会感觉到转向盘的力矩和拟转动的方向，这些信号会通过数据总线发给电子控制单元，电控单元会根据传动力矩、拟转的方向等数据信号，向电动机控制器发出动作指令，电动机会根据具体的需要输出相应大小的转动力矩。

转向系统的功能：转向系统是汽车上用来改变车辆行驶方向的一个操纵机构，其功能就是按照驾驶人员的意愿控制行驶方向。

静态扭矩传感器是根据电阻应变原理把扭转力矩产生的应变转换成与其成线性关系的电信号的仪器，该产品制造工艺成熟，品种齐全，量程范围广，精度高，性能稳定可靠。

原理结构是：在一段特制的弹性轴上粘贴上专用的测扭应片并组成变桥，即为基础扭矩传感器；在轴上固定着：（1）能源环形变压器的次级线圈，（2）信号环形变压器初级线圈，（3）轴上印刷电路板，电路板上包含整流稳定电源、仪表放大电路、V/F变换电路及信号输出电路。

其工作原理是：将专用的测扭应变片用应变胶粘贴在被测弹性轴上并组成应变桥，向应变桥提供电源即可测得该弹性轴受扭的电信号。

将该应变信号放大后，经过压/频转换，变成与扭应变成正比的频率信号。

本系统的能源输入及信号输出是由两组带间隙的特殊环型变压器承担的，因此实现了无接触的能源及信号传递功能。

六维力传感器原理六维力传感器的工作原理基于电阻应变原理和电桥技术。

传感器内部有多个应变片组成的电桥，应变片通常由金属箔或片状弹性体制成，具有良好的应变特性。

当物体受到外界力或力矩作用时，应变片会发生形变，从而导致电阻发生变化。

具体而言，力传感器的测量原理是通过测量电桥的输出电压来间接测量力的大小。

在电桥中，应变片与标定电阻串联，形成一个稳态电路。

当物体受到力时，应变片发生形变，电桥发生不平衡，产生输出电压。

通过测量输出电压的大小，可以根据电桥特性和标定曲线计算出力的值。

力矩传感器的测量原理类似，但由于力矩的作用，其输出电压的变化更加复杂。

力矩传感器一般采用应变片与附加电阻串联的方式来构成电桥。

当物体受到力矩作用时，整个电桥都会发生不平衡，输出电压的变化与力矩的大小和方向有关。

为了提高测量精度和可靠性，六维力传感器通常还要进行温度和幅频特性的补偿。

温度补偿是通过将温度传感器与力传感器放置在相同环境中，测量环境温度并进行补偿来实现的。

幅频特性补偿则是通过校正电桥输出的幅频响应来消除因电桥非线性和非平衡引起的误差。

总结起来，六维力传感器通过应变原理和电桥技术，通过测量电桥的输出电压来间接测量物体受力情况。

力传感器测量物体在X、Y、Z三个方向上的力，而力矩传感器则测量物体绕X、Y、Z三个轴向上的力矩。

为了提高测量精度和可靠性，六维力传感器还需要进行温度和幅频特性的补偿。

该传感器可以广泛应用于机器人、工业自动化、航空航天等领域，为实现精确控制和自动化操作提供重要支持。

力矩传感器原理力矩传感器是一种用于测量物体受力后产生的扭矩的传感器。

它可以将物体受力后产生的力矩转化为电信号输出，从而实现对力矩的测量和监测。

力矩传感器广泛应用于工业自动化、航空航天、汽车制造等领域，具有重要的意义。

力矩传感器的原理主要基于应变片和电桥的工作原理。

应变片是一种能够随着物体受力而产生应变的材料，当物体受力产生扭矩时，应变片也会产生相应的应变。

通过将应变片粘贴在物体受力的关键部位，可以实现对扭矩的测量。

而电桥则是一种能够将应变片产生的微小电阻变化转化为电信号输出的装置，通过对电桥的调节和测量，可以实现对扭矩的准确测量。

在力矩传感器的工作过程中，物体受到外力作用产生扭矩，这时应变片会产生相应的应变。

应变片上的应变会导致电桥中电阻值的微小变化，进而产生微小的电压信号输出。

这些电压信号经过放大和滤波处理后，可以得到与物体受力产生的扭矩成正比的电信号输出，从而实现了对扭矩的测量和监测。

力矩传感器的原理简单清晰，但在实际应用中还需要考虑一些因素。

首先，应变片的选择和安装位置需要经过精确的计算和实验验证，以确保能够准确地反映物体受力后产生的扭矩。

其次，电桥的设计和调节需要经过精密的工艺和仪器，以确保能够准确地将应变片产生的微小电阻变化转化为电信号输出。

最后，对电信号的放大、滤波和处理也需要经过精密的电路设计和调试，以确保能够得到准确的扭矩测量结果。

总之，力矩传感器是一种能够实现对物体受力后产生的扭矩进行测量和监测的重要传感器。

它的原理基于应变片和电桥，通过将物体受力后产生的力矩转化为电信号输出来实现对扭矩的测量。

在实际应用中，需要考虑应变片的选择和安装、电桥的设计和调节、以及电信号的处理，以确保能够得到准确的扭矩测量结果。

力矩传感器的原理简单清晰，但在实际应用中需要经过精密的设计和调试，才能发挥其重要的作用。

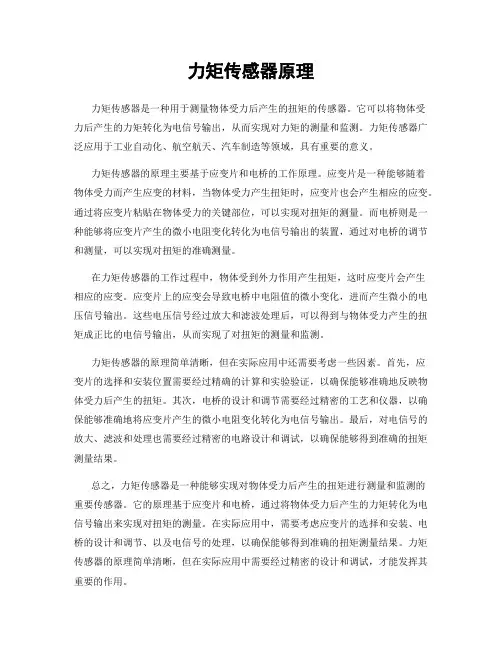

扭矩传感器分类及应用扭矩传感器是一种用于测量物体所受到的扭矩大小的传感器。

根据测量原理的不同，扭矩传感器可以分为多种类型。

下面将对扭矩传感器的不同分类及其应用进行详细介绍。

一、应变片式扭矩传感器应变片式扭矩传感器是一种常见且广泛使用的扭矩传感器。

它的测量原理是基于应变片，通过应变片受到的扭转使其产生相应的电阻值变化，从而测量扭矩大小。

应变片式扭矩传感器结构简单，测量精度高，且具有良好的线性性能。

它广泛应用于工业生产过程中的扭矩监测和控制，如汽车发动机的扭矩测量、机械设备的负载测量等。

二、电磁式扭矩传感器电磁式扭矩传感器是一种利用电磁感应原理进行扭矩测量的传感器。

它由传感器主体和输入轴、输出轴组成。

当输入轴受到扭矩作用时，输出轴上会产生一定的转矩，传感器主体内的电磁感应装置会感应到转矩的变化，并通过电子电路将其转化为电信号进行测量。

电磁式扭矩传感器具有较高的灵敏度和动态响应特性，适用于高速旋转系统中的扭矩测量，如发电机、电动机等。

三、共振式扭矩传感器共振式扭矩传感器是一种基于共振频率变化进行扭矩测量的传感器。

它通过将测量对象与弹簧、质量块等部件连接，构成一个类似于弹簧振子的系统。

当系统受到扭转作用时，会改变共振频率，通过测量频率变化可以确定扭矩的大小。

共振式扭矩传感器具有高精度、高灵敏度的特点，适用于需要高精度测量的场合，如航空航天领域。

四、光学式扭矩传感器光学式扭矩传感器是一种采用光学原理进行扭矩测量的传感器。

它基于扭转力矩引起的位移变化，通过光学系统测量位移变化的大小，从而得到扭矩的信息。

光学式扭矩传感器结构简单，测量精度高，且不受电磁干扰。

它广泛应用于微机械系统、精密仪器等领域，如纳米机械的扭矩测量、光学元件的调整等。

五、电容式扭矩传感器电容式扭矩传感器是一种利用电容变化检测扭矩的传感器。

它由两个互相平行的电容板组成，当扭矩作用于传感器时，电容板之间的距离产生微小变化，从而导致电容值的变化。

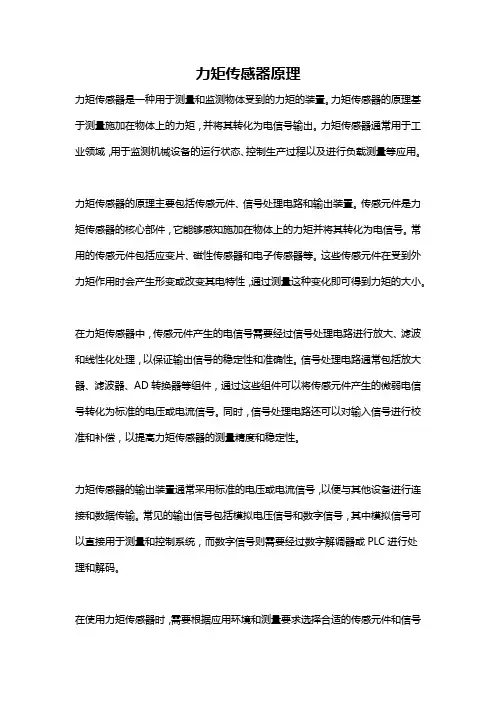

力矩传感器原理力矩传感器是一种用于测量和监测物体受到的力矩的装置。

力矩传感器的原理基于测量施加在物体上的力矩，并将其转化为电信号输出。

力矩传感器通常用于工业领域，用于监测机械设备的运行状态、控制生产过程以及进行负载测量等应用。

力矩传感器的原理主要包括传感元件、信号处理电路和输出装置。

传感元件是力矩传感器的核心部件，它能够感知施加在物体上的力矩并将其转化为电信号。

常用的传感元件包括应变片、磁性传感器和电子传感器等。

这些传感元件在受到外力矩作用时会产生形变或改变其电特性，通过测量这种变化即可得到力矩的大小。

在力矩传感器中，传感元件产生的电信号需要经过信号处理电路进行放大、滤波和线性化处理，以保证输出信号的稳定性和准确性。

信号处理电路通常包括放大器、滤波器、AD转换器等组件，通过这些组件可以将传感元件产生的微弱电信号转化为标准的电压或电流信号。

同时，信号处理电路还可以对输入信号进行校准和补偿，以提高力矩传感器的测量精度和稳定性。

力矩传感器的输出装置通常采用标准的电压或电流信号，以便与其他设备进行连接和数据传输。

常见的输出信号包括模拟电压信号和数字信号，其中模拟信号可以直接用于测量和控制系统，而数字信号则需要经过数字解调器或PLC进行处理和解码。

在使用力矩传感器时，需要根据应用环境和测量要求选择合适的传感元件和信号处理电路。

传感元件的选择应考虑到受力范围、温度影响、材料特性等因素，而信号处理电路的设计则需要考虑到输出信号的稳定性、精度和抗干扰能力。

此外，力矩传感器的安装方式和固定方式也会对测量结果产生影响，因此需要根据实际情况进行合理设计和调整。

总之，力矩传感器是一种重要的工业测量设备，其原理是基于传感元件对受力物体的感知和转化，通过信号处理电路将其转化为标准的输出信号。

在实际应用中，力矩传感器的选择、安装和校准都是至关重要的，只有在合理的设计和使用下，才能获得准确、稳定的力矩测量结果。

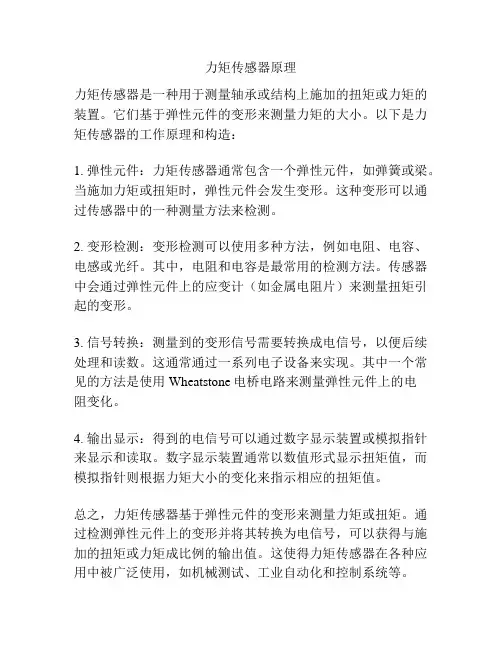

力矩传感器原理
力矩传感器是一种用于测量轴承或结构上施加的扭矩或力矩的装置。

它们基于弹性元件的变形来测量力矩的大小。

以下是力矩传感器的工作原理和构造：
1. 弹性元件：力矩传感器通常包含一个弹性元件，如弹簧或梁。

当施加力矩或扭矩时，弹性元件会发生变形。

这种变形可以通过传感器中的一种测量方法来检测。

2. 变形检测：变形检测可以使用多种方法，例如电阻、电容、电感或光纤。

其中，电阻和电容是最常用的检测方法。

传感器中会通过弹性元件上的应变计（如金属电阻片）来测量扭矩引起的变形。

3. 信号转换：测量到的变形信号需要转换成电信号，以便后续处理和读数。

这通常通过一系列电子设备来实现。

其中一个常见的方法是使用Wheatstone电桥电路来测量弹性元件上的电
阻变化。

4. 输出显示：得到的电信号可以通过数字显示装置或模拟指针来显示和读取。

数字显示装置通常以数值形式显示扭矩值，而模拟指针则根据力矩大小的变化来指示相应的扭矩值。

总之，力矩传感器基于弹性元件的变形来测量力矩或扭矩。

通过检测弹性元件上的变形并将其转换为电信号，可以获得与施加的扭矩或力矩成比例的输出值。

这使得力矩传感器在各种应用中被广泛使用，如机械测试、工业自动化和控制系统等。

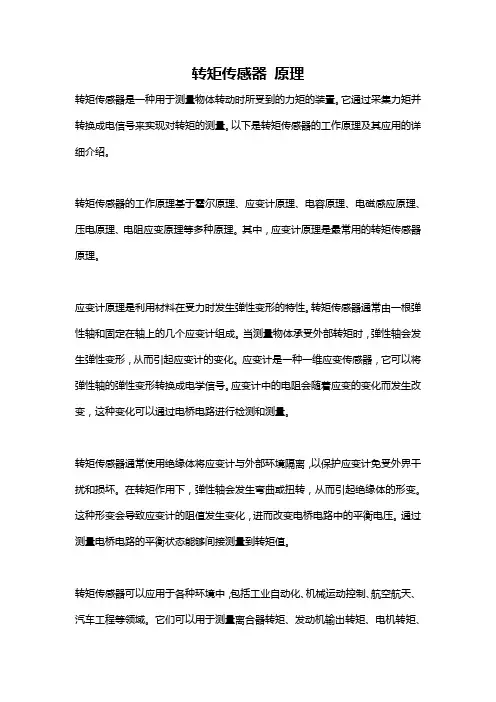

转矩传感器原理转矩传感器是一种用于测量物体转动时所受到的力矩的装置。

它通过采集力矩并转换成电信号来实现对转矩的测量。

以下是转矩传感器的工作原理及其应用的详细介绍。

转矩传感器的工作原理基于霍尔原理、应变计原理、电容原理、电磁感应原理、压电原理、电阻应变原理等多种原理。

其中，应变计原理是最常用的转矩传感器原理。

应变计原理是利用材料在受力时发生弹性变形的特性。

转矩传感器通常由一根弹性轴和固定在轴上的几个应变计组成。

当测量物体承受外部转矩时，弹性轴会发生弹性变形，从而引起应变计的变化。

应变计是一种一维应变传感器，它可以将弹性轴的弹性变形转换成电学信号。

应变计中的电阻会随着应变的变化而发生改变，这种变化可以通过电桥电路进行检测和测量。

转矩传感器通常使用绝缘体将应变计与外部环境隔离，以保护应变计免受外界干扰和损坏。

在转矩作用下，弹性轴会发生弯曲或扭转，从而引起绝缘体的形变。

这种形变会导致应变计的阻值发生变化，进而改变电桥电路中的平衡电压。

通过测量电桥电路的平衡状态能够间接测量到转矩值。

转矩传感器可以应用于各种环境中，包括工业自动化、机械运动控制、航空航天、汽车工程等领域。

它们可以用于测量离合器转矩、发动机输出转矩、电机转矩、液压系统转矩等多种应用。

使用转矩传感器可以实时监测装置或系统中的转矩变化情况，为用户提供实时的转矩数据。

这对于确保工业设备的正常运行和性能优化至关重要。

例如，在汽车工业中，转矩传感器可以用于监测发动机的输出转矩，以便实时控制和调整发动机的功率输出，从而提高燃油效率和减少排放。

除了基于应变计原理的转矩传感器，还有其他原理的转矩传感器，如电容原理的转矩传感器。

电容原理的转矩传感器利用转子和定子之间的电容变化来测量转矩。

当转子受到外部转矩作用时，转子和定子之间的间隙会发生微小的变化，从而改变电容值。

通过测量电容的变化可以获取到转矩值。

综上所述，转矩传感器是一种用于测量物体转动时所受到的力矩的装置。

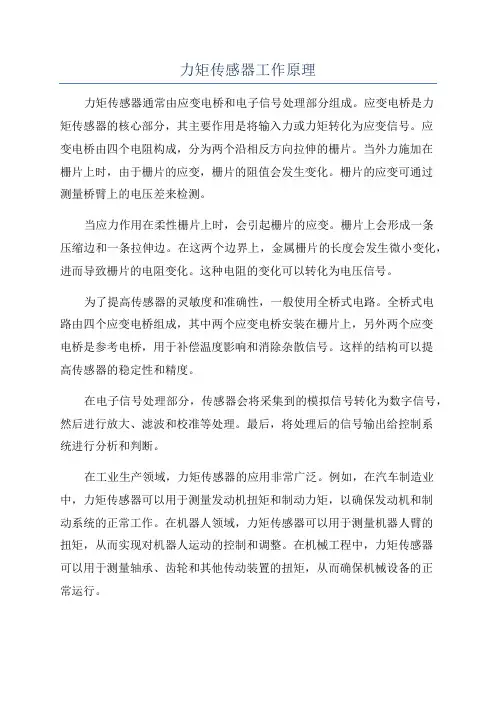

力矩传感器工作原理力矩传感器通常由应变电桥和电子信号处理部分组成。

应变电桥是力矩传感器的核心部分，其主要作用是将输入力或力矩转化为应变信号。

应变电桥由四个电阻构成，分为两个沿相反方向拉伸的栅片。

当外力施加在栅片上时，由于栅片的应变，栅片的阻值会发生变化。

栅片的应变可通过测量桥臂上的电压差来检测。

当应力作用在柔性栅片上时，会引起栅片的应变。

栅片上会形成一条压缩边和一条拉伸边。

在这两个边界上，金属栅片的长度会发生微小变化，进而导致栅片的电阻变化。

这种电阻的变化可以转化为电压信号。

为了提高传感器的灵敏度和准确性，一般使用全桥式电路。

全桥式电路由四个应变电桥组成，其中两个应变电桥安装在栅片上，另外两个应变电桥是参考电桥，用于补偿温度影响和消除杂散信号。

这样的结构可以提高传感器的稳定性和精度。

在电子信号处理部分，传感器会将采集到的模拟信号转化为数字信号，然后进行放大、滤波和校准等处理。

最后，将处理后的信号输出给控制系统进行分析和判断。

在工业生产领域，力矩传感器的应用非常广泛。

例如，在汽车制造业中，力矩传感器可以用于测量发动机扭矩和制动力矩，以确保发动机和制动系统的正常工作。

在机器人领域，力矩传感器可以用于测量机器人臂的扭矩，从而实现对机器人运动的控制和调整。

在机械工程中，力矩传感器可以用于测量轴承、齿轮和其他传动装置的扭矩，从而确保机械设备的正常运行。

总之，力矩传感器的工作原理基于应变电桥和电子信号处理技术。

它通过测量栅片的电阻变化，将物体受到的力和力矩转化为电信号输出。

力矩传感器在工业自动化、机器人和机械工程等领域发挥着重要的作用。

力矩传感器的测量原理及应用1. 引言力矩传感器是一种用于测量物体受到的力矩或扭矩的传感器。

它在许多工业领域中都得到广泛应用，如机械制造、汽车工业、航空航天等。

本文将介绍力矩传感器的测量原理和应用。

2. 力矩传感器的测量原理力矩传感器通过测量物体所受到的力和力矩，以确定力矩大小。

力矩的测量原理可以分为几种不同的方法。

2.1 应变改变原理力矩传感器中常用的一种原理是应变改变原理。

当物体受到外力或扭转力矩时，传感器内部的应变片会发生形变，从而改变电阻值。

通过测量电阻值的改变，可以确定力矩的大小。

2.2 电磁感应原理另一种常用的测量原理是电磁感应原理。

力矩传感器中的感应线圈会受到输入力矩的影响，从而引起感应电势的变化。

通过测量感应电势的变化，可以确定力矩的大小。

2.3 压电效应原理压电效应原理也被应用于力矩传感器中。

在传感器中应用压电晶体，当受到力矩时，晶体会产生电荷，通过测量电荷的大小，可以确定力矩的大小。

3. 力矩传感器的应用力矩传感器在许多领域中有着广泛的应用。

以下列举了一些常见的应用场景。

3.1 机械制造力矩传感器在机械制造过程中起着至关重要的作用。

它可以用于测量机器人的力矩输出，帮助实现精确的装配、焊接和切割等操作。

3.2 汽车工业在汽车工业中，力矩传感器可以用于测量发动机的扭矩输出、轮胎的扭矩和制动的力矩等。

这些数据可以用于监测车辆性能、提高燃油效率和安全性能。

3.3 航空航天力矩传感器在航空航天领域中也被广泛应用。

它可以用于测量飞机的飞行姿态、引擎的扭矩和舵机的力矩等。

这些数据对于安全飞行和飞机性能的监测非常重要。

3.4 医疗器械在医疗器械领域，力矩传感器可以用于测量手术器械的力矩输出、人工关节的扭矩和机械臂的力矩等。

这些数据可以帮助医生进行精确的手术操作和康复治疗。

4. 结论力矩传感器通过测量物体所受到的力和力矩，可以确定力矩的大小。

它在机械制造、汽车工业、航空航天等领域有着广泛的应用。

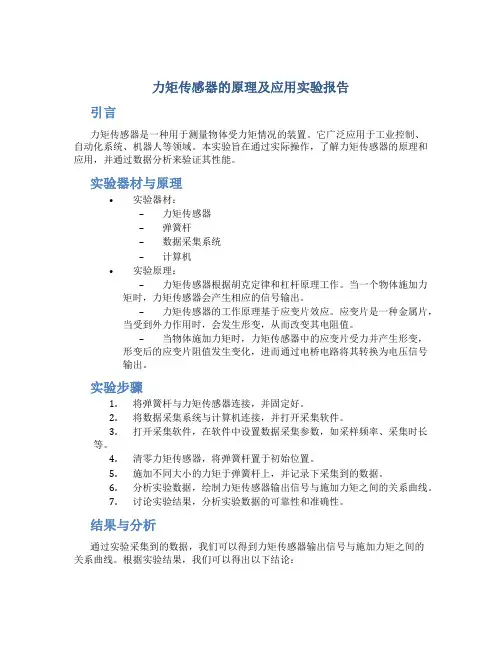

力矩传感器的原理及应用实验报告引言力矩传感器是一种用于测量物体受力矩情况的装置。

它广泛应用于工业控制、自动化系统、机器人等领域。

本实验旨在通过实际操作，了解力矩传感器的原理和应用，并通过数据分析来验证其性能。

实验器材与原理•实验器材：–力矩传感器–弹簧杆–数据采集系统–计算机•实验原理：–力矩传感器根据胡克定律和杠杆原理工作。

当一个物体施加力矩时，力矩传感器会产生相应的信号输出。

–力矩传感器的工作原理基于应变片效应。

应变片是一种金属片，当受到外力作用时，会发生形变，从而改变其电阻值。

–当物体施加力矩时，力矩传感器中的应变片受力并产生形变，形变后的应变片阻值发生变化，进而通过电桥电路将其转换为电压信号输出。

实验步骤1.将弹簧杆与力矩传感器连接，并固定好。

2.将数据采集系统与计算机连接，并打开采集软件。

3.打开采集软件，在软件中设置数据采集参数，如采样频率、采集时长等。

4.清零力矩传感器，将弹簧杆置于初始位置。

5.施加不同大小的力矩于弹簧杆上，并记录下采集到的数据。

6.分析实验数据，绘制力矩传感器输出信号与施加力矩之间的关系曲线。

7.讨论实验结果，分析实验数据的可靠性和准确性。

结果与分析通过实验采集到的数据，我们可以得到力矩传感器输出信号与施加力矩之间的关系曲线。

根据实验结果，我们可以得出以下结论：•在实验过程中，力矩传感器的输出信号随着施加力矩的增加而线性增加，符合预期的工作原理。

•实验数据的分析显示，力矩传感器具有较高的灵敏度和稳定性，能够准确测量施加在弹簧杆上的力矩。

应用领域力矩传感器的应用十分广泛，以下是一些常见的应用领域：•工业控制：力矩传感器可用于测量装配、焊接、压力等工业过程中的力矩变化，从而实现对生产过程的监控和控制。

•自动化系统：力矩传感器可与机器人系统结合，用于控制机械臂的力矩和姿态，实现更精准的操作。

•航天航空：力矩传感器可用于测量飞机、火箭等航空器的各种力矩变化，用于性能测试和控制。

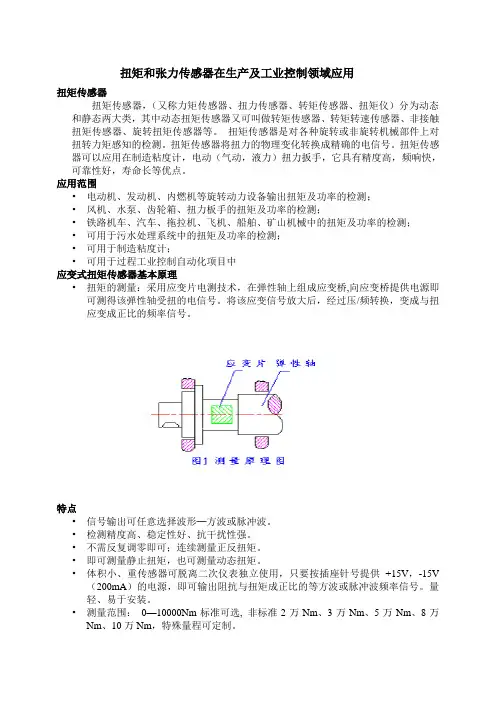

扭矩和张力传感器在生产及工业控制领域应用扭矩传感器扭矩传感器，（又称力矩传感器、扭力传感器、转矩传感器、扭矩仪）分为动态和静态两大类，其中动态扭矩传感器又可叫做转矩传感器、转矩转速传感器、非接触扭矩传感器、旋转扭矩传感器等。

扭矩传感器是对各种旋转或非旋转机械部件上对扭转力矩感知的检测。

扭矩传感器将扭力的物理变化转换成精确的电信号。

扭矩传感器可以应用在制造粘度计，电动（气动，液力）扭力扳手，它具有精度高，频响快，可靠性好，寿命长等优点。

应用范围•电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测；•风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测；•铁路机车、汽车、拖拉机、飞机、船舶、矿山机械中的扭矩及功率的检测；•可用于污水处理系统中的扭矩及功率的检测；•可用于制造粘度计；•可用于过程工业控制自动化项目中应变式扭矩传感器基本原理•扭矩的测量：采用应变片电测技术，在弹性轴上组成应变桥,向应变桥提供电源即可测得该弹性轴受扭的电信号。

将该应变信号放大后，经过压/频转换，变成与扭应变成正比的频率信号。

特点•信号输出可任意选择波形─方波或脉冲波。

•检测精度高、稳定性好、抗干扰性强。

•不需反复调零即可；连续测量正反扭矩。

•即可测量静止扭矩，也可测量动态扭矩。

•体积小、重传感器可脱离二次仪表独立使用，只要按插座针号提供+15V，-15V （200mA）的电源，即可输出阻抗与扭矩成正比的等方波或脉冲波频率信号。

量轻、易于安装。

•测量范围：0—10000Nm标准可选, 非标准2万Nm、3万Nm、5万Nm、8万Nm、10万Nm，特殊量程可定制。

主要功能及性能指标•扭矩示值误差：<±0.5 % F · S 灵敏度：1±0.2 mv / V•非线性：<±0.25 % F· S 重复性：<±0.2% F²S•回差：<0.2 % F· S 零飘（24小时）：<0.5 % F²S•零点温飘：<0.5 % F· S /10℃输出阻抗：1KΩ±3Ω•绝缘阻抗：>500MΩ静态超载：120 %•断裂负载：200 % 使用温度：0 ～60℃•储存温度：－20 ～70℃电源电压：+15V±5%,-15V±5%•总消耗电流：<130mA 频率信号输出：5KHz—15KHz•负额定扭矩：5KHz±10Hz 零扭矩：10KHz±10Hz•正额定扭矩：15KHz±10Hz 信号占空比：（50±10）%工作过程•将专用的测扭应变片用应变胶粘贴在被测弹性轴上并组成应变桥,向应变桥提供电源即可测得该弹性轴受扭的电信号。

力矩传感器工作原理引言力矩传感器是一种常用于测量物体力矩的传感器，它可以精确测量物体受力时产生的力矩，并将其转化为电信号输出。

在工业生产和科学研究中，力矩传感器被广泛应用于力学测试、负载识别、机器人控制等领域。

本文将探讨力矩传感器的工作原理及其应用。

一、力矩传感器概述力矩传感器是一种测量物体力矩的装置，它通常由应变片、电桥、信号调理电路和输出接口等组成。

当物体受力时，应变片会发生应变，产生电阻值的变化，电桥通过测量电阻的变化来获取应变信息，进而将其转化为电信号输出。

二、力矩传感器的工作原理1. 效应电桥为了能够精确测量力矩，力矩传感器通常采用效应电桥作为核心部件。

效应电桥由四个电阻组成，其中两个为应变片，另外两个为标定电阻。

在未受力时，电桥四个电阻的阻值相等，电桥保持平衡状态。

而当力矩传感器受到外力作用时，应变片会发生应变，使得电桥产生失衡，这一失衡会在电阻中引起电压变化。

2. 应变片应变片是力矩传感器中的核心元件，它是一种能够感知动态变形的材料。

常见的应变片有金属薄膜应变片、晶体硅应变片等。

当外力作用于应变片时，应变片会因为受力而产生微小的应变，从而改变其电阻值。

这种外力引起的微小应变可以通过测量电阻值的变化来获取。

3. 信号调理电路为了能够从电桥中获取到准确的应变信息，力矩传感器还需要配备信号调理电路。

信号调理电路能够对电桥输出的微弱信号进行放大、滤波和线性化处理，使得输出信号更加稳定和准确。

4. 输出接口最后，力矩传感器还需要提供输出接口，将转换后的电信号输出给外部设备。

常见的输出接口有模拟信号输出和数字信号输出两种形式，用户可以根据实际需求选择不同的接口类型。

三、力矩传感器的应用力矩传感器具有高灵敏度、高精度和良好的稳定性，因此在许多领域得到了广泛的应用。

### 1. 力学测试力矩传感器可以用于测量物体对扭转力和转动力的响应，常见的应用场景包括材料力学性能测试、机械结构强度测试等。

### 2. 负载识别力矩传感器可用于识别和监测物体的负载情况，例如在起重机械、机器人等设备中，可以实时测量承载物体的力矩，为系统控制提供重要参数。

力矩传感器的原理及应用引言力矩传感器是一种用于测量物体在旋转运动中所产生的力矩的设备。

它可以通过转换力矩为电信号的方式，提供准确的测量结果。

本文将介绍力矩传感器的原理及其在不同领域的应用。

1. 力矩传感器的原理力矩传感器通过利用弹性元件来测量物体在旋转运动中施加的力矩。

以下是力矩传感器的工作原理：•弹性元件：力矩传感器中的核心部分是一个弹性元件，通常是一个弹簧或弹簧束。

当物体施加力矩时，弹性元件会发生形变。

•变换器：弹性元件上附着有传感器，用于将形变转化为电信号。

常见的传感器包括应变片、电容传感器和压阻传感器。

•信号处理器：传感器输出的信号被送至信号处理器进行放大和滤波，以提高测量的精度和稳定性。

•数据输出：经过信号处理后的结果可以通过显示屏或电脑等设备输出，供用户读取和记录。

2. 力矩传感器的应用领域力矩传感器在许多不同的领域中都有广泛的应用，以下是几个主要领域的列举：2.1 机械工程力矩传感器在机械工程中的应用非常广泛。

它们被用于对机械系统中的转矩进行实时测量，以确保系统的正常运行。

例如，在机器人控制中，力矩传感器可以用于测量关节的力矩，从而提供对机器人运动的精确控制。

2.2 航空航天力矩传感器在航空航天领域中也有关键的应用。

它们被用于测量飞行器在飞行中产生的力矩，以确保飞行的平稳性和稳定性。

此外，力矩传感器还可以在航天器的航空器件和附件测试中使用，以确保其在极端条件下的可靠性和安全性。

2.3 汽车工业在汽车工业中，力矩传感器被广泛应用于发动机、转向系统和制动系统等关键部件的测试中。

它们可以用于监测发动机的输出功率、转向系统的扭矩以及制动系统的制动力等参数，从而保证汽车的正常运行和驾驶的安全性。

2.4 医疗设备在医疗设备领域中，力矩传感器可用于测量人体的运动力矩，以帮助诊断和治疗。

例如，在康复设备中，力矩传感器可以用于测量患者的关节活动范围和力量，以评估康复进展和制订个性化治疗方案。

2.5 研究与开发力矩传感器也广泛应用于研究和开发领域。

力矩传感器工作原理力矩传感器是一种常用的传感器，用于测量物体受到的力矩或扭矩。

它广泛应用于机械、航空航天、汽车、机器人等领域。

力矩传感器的工作原理基于材料的应变特性和电阻变化关系。

力矩传感器通常由弹性体和电阻应变计组成。

当物体受到力矩作用时，弹性体会发生形变，从而引起电阻应变计中的电阻值发生变化。

这种电阻变化可以被测量仪器检测到，并转化为力矩的数值。

弹性体是力矩传感器中的关键部件，它通常由金属或聚合物材料制成。

当物体受到力矩作用时，弹性体会发生弯曲或扭曲，产生应变。

这种应变会导致弹性体内部的分子结构发生变化，从而引起电阻应变计中的电阻值发生变化。

电阻应变计是力矩传感器中的另一个重要组成部分。

它是一种应变测量装置，通常由导电材料制成。

当弹性体发生形变时，电阻应变计中的导电材料也会发生应变，导致电阻值发生变化。

这种电阻变化可以通过电路测量仪器检测到，并转化为力矩的数值。

为了保证力矩传感器的精确度和可靠性，通常需要进行校准和温度补偿。

校准是指通过比较传感器输出和已知力矩之间的差异来调整传感器的灵敏度和零点偏移。

温度补偿是指根据传感器在不同温度下的特性变化来修正输出数据，以提高测量的准确性。

除了以上的基本原理，力矩传感器还可以根据不同的工作原理进行分类。

常见的力矩传感器包括应变式力矩传感器、电容式力矩传感器和磁电式力矩传感器等。

这些传感器的工作原理各不相同，但都是基于物体受到力矩作用时产生的形变或电磁变化来进行测量。

总结起来，力矩传感器的工作原理是基于材料的应变特性和电阻变化关系。

通过测量弹性体内部的电阻值变化，可以确定物体受到的力矩大小。

力矩传感器在工程领域中具有广泛的应用，为实时监测和控制提供了重要的数据支持。

力矩传感器的作用和原理力矩传感器是一种专门用于测量物体旋转或扭矩的设备。

它可以通过检测物体施加在旋转轴上的力或力矩来确定物体的力矩。

力矩传感器的原理主要涉及应变计和杠杆原理。

在解释力矩传感器的原理之前，我们先来了解一下力矩的概念。

力矩是一种力的特殊形式，它产生旋转的趋势或影响物体的转动。

力矩的大小取决于施力的大小和施力点与旋转轴之间的距离。

力矩传感器的原理基于弹性体的变形。

弹性体是一种具有弹性特性的材料，当受到应力时它会发生形变，而当没有应力时它会恢复到原来的形状。

在力矩传感器中，应变计被用于检测弹性体发生的形变。

应变计是一种伸缩变换器，它能够将电阻随形变而改变。

应变计通常由一条金属箔片或电流为零的电阻丝组成。

应变计被粘贴或绑定在弹性体上，并与外部电路相连。

当弹性体受到力矩作用时，它会产生形变，并使应变计发生变化。

这种变化可以通过测量电阻的改变来检测。

在力矩传感器中，通常使用一个杠杆系统来放大输入力矩。

杠杆系统由杠杆和测量弹性体组成。

杠杆固定在弹性体的一个端点上，当施加力矩时，弹性体会发生形变，使得杠杆产生旋转。

在杠杆的另一端，安装了一个产生力矩的物体。

这个物体可能是一个电机、一个转子或一个机械装置。

当物体施加力矩时，杠杆通过弹性体传递这个力矩。

通过测量杠杆的旋转角度和弹性体的变形，可以确定输入力矩的大小。

这通常通过将弹性体上的应变计的输出信号与标定曲线进行比较来实现，从而得到准确的力矩测量结果。

力矩传感器还可以通过将电信号转换为一个标准信号输出，比如电压或电流信号，以便与其他系统连接和通信。

这样，力矩传感器就可以与计算机、控制器或记录器等设备相连接，实现实时监测和数据采集。

力矩传感器在许多领域都有广泛的应用。

在工业领域，力矩传感器可以用于监测和控制机械装置的力矩输入。

例如，在汽车制造过程中，力矩传感器可以用于监测发动机输出的转矩，从而确保机械装置的正常运行。

此外，力矩传感器还可以用于医疗设备、航空和航天器、机器人技术等领域。

力矩传感器原理
力矩传感器原理是基于受力物体的转动效应，通过测量受力物体产生的力矩大小来实现力矩的检测。

力矩传感器通常由弹性元件和传感器组成。

弹性元件是力矩传感器的核心部件，它一般由弹簧或弹性片构成。

当受到外部力矩作用时，弹性元件会发生形变，形变的程度与力矩大小成正比。

传感器部分则用于测量弹性元件的形变情况，从而确定受力物体所受力矩的大小。

常见的力矩传感器有压力式和拉应变式两种。

在压力式力矩传感器中，弹性元件通常是一个弯曲的杆件。

当施加力矩时，弯曲杆件将受到一定的压缩或拉伸力，这种变形会导致杆件两端的电阻发生相应的变化。

通过测量电阻的变化，就可以确定力矩的大小。

拉应变式力矩传感器则采用应变片作为弹性元件。

应变片是一种特殊的金属片，具有较高的应变灵敏度。

当施加力矩时，应变片会产生一定的形变，即应变。

应变片的形变会导致其电阻值发生变化。

通过测量电阻的变化，就可以得知受力物体所受力矩的大小。

不论是压力式还是拉应变式力矩传感器，其测量原理都是基于弹性元件产生的形变与受力之间的关系。

通过测量弹性元件的形变程度，再根据预先确定的传感器特性曲线，就可以准确地
得到力矩的大小。

这种力矩传感器原理被广泛应用于工业自动化、机械设备等领域，用于实时监测和控制力矩传递的情况。

扭矩传感器的种类有很多，主要有金属电阻应变片的扭矩传感器、电位计式扭矩传感器、非接触式扭矩传感器等，随技术的进步将会有精度更高、成本更低的传感器出现，本文介绍各类扭矩传感器的构成与原理。

一、金属电阻应变片的扭矩传感器传感器扭矩测量采用应变电测技术。

在弹性轴上粘贴应变计组成测量电桥，当弹性轴受扭矩产生微小变形后引起电桥电阻值变化，应变电桥电阻的变化转变为电信号的变化从而实现扭矩测量。

传感器由弹性轴、测量电桥、仪器用放大器、接口电路组成。

弹性轴是敏感元件，在45度和135度的方向上产生最大压应力和拉应力，这个时候承受的主应力和剪应力相等。

测量电桥可以采用半导体电阻应变片，并将它们接成差动全桥，其输出电压正比于扭转轴所受的扭矩。

放大电路采用仪器用放大电路，它由专用仪器用放大电路构成，也有三只单运放电路组合而成，为了使一起具有高精度，必须使灵敏度系数为常数。

在金属电阻应变片的扭矩传感器中，需要解决的技术关键是：1、弹性轴的工作区域不应该大于弹性区域的1/3，且取初始段。

为了将迟滞误差减低到最底，按照超载能力指数选取最大的轴径。

2、采用LM型硅扩散力敏全桥应变片，较好的敏感性，很小的非线形度。

3、采用高精度的稳压电源。

二、电位计式扭矩传感器电位计式扭矩传感器主要可以分为旋臂式、双级行星齿轮式、扭杆式。

其中扭杆式测量结构简单、可靠性能相对比较高，在早期应用比较多。

扭杆式扭矩传感器主要由扭杆弹簧、转角-位移变换器、电位计组成。

扭杆弹簧主要作用是检测司机作用在方向盘上的扭矩，并将其转化成相应的转角值。

转角-位移变换器是一对螺旋机构，将扭杆弹簧两端的相对转角转化为滑动套的轴向位移，由刚球、螺旋槽和滑块组成。

滑块相对于输入轴可以在螺旋方向上移动，同时滑块通过一个销安装到输出轴上，可以相对于输出轴在垂直方向上移动。

因此，当输入轴相对于输出轴转动时，滑块按照输入轴的旋转方向和相对于输出轴的旋转量，垂直移动。

当转动方向盘的时候，钮矩被传递到扭力杆，输入轴相对于输出轴方向出现偏差。
