日光灯工作原理ppt课件

第一章 电磁感应与现代生活
学案5 日光灯与自感现象
一支40W的日光灯管，它需要近千伏的电压， 而它的正常发光，只要108V左右的电压。我国电 路的电压是220V。那么，日光灯是怎么获得日光 灯起辉电压的呢？
探究日光灯电路
主要由灯管、起动器、镇流器组成
探究日光灯电路
探究日光灯电路
探究日光灯电路
方向： 电流增加时，阻碍电流增加，与原电动势原电流 ）反向；电流减小时，阻碍电流减小，与原电动势（原电 流）同向；
大小： 与电流的变化率成正比
L：比例系数
E
L
I t
探究自感现象
❖ 2、自感系数L：比例系数L叫自感系数,简称“自感”或“电 感”,自感系数L由线圈本身的性质决定，与线圈是否通电无 关。
探究自感现象❖通电自感分析：
I IA2
IA1
t
过程：S闭合Biblioteka 能量：IL、φL增大
图像：
自感电动势
IL渐增
通电开始，线圈开始储存能量，延缓电流增大
IL稳定
1
在如图所示的甲、乙电路中，电阻R和灯泡电阻值相等，自感线圈L的电阻 值可认为是零．在接通开关S时，则( ) A．在电路甲中，A将渐渐变亮 B．在电路甲中，A将先变亮，后渐渐变暗 C．在电路乙中，A将渐渐变亮 D．在电路乙中，A将由亮渐渐变暗，后熄灭
S闭合时 稳定后
L阻碍电流的增大
由于R阻值很大 流过B灯电流很小
所以B比A先亮 所以B灯逐渐变暗
B正确
2.如图所示，L是自感系数很大的线圈，但其自身的电阻
较小，则：(1)当开关S由断开变为闭合时，A灯泡的亮度
将如何变化？ 马上亮，然后慢慢熄灭
(2)当开关S由闭合变为断开时， S

白炽灯工作原理
丝通电加热到白炽状态，利用热辐射发出可见光的电光源。由电流通 过灯丝加热至白炽状态产生光的一种光源。是最早出现的电灯。
一只点亮的白炽灯的灯丝温度高达3000℃。正是由于炽热的灯丝产生 了光辐射，才使电灯发出了明亮的光芒。因为在高温下一些钨原子会 蒸发成气体，并在灯泡的玻璃表面上沉积，使灯泡变黑，所以白炽灯 都被造成“大腹便便”的外型，这是为了使沉积下来的钨原子能在一 个比较大的表面上弥散开。
日光灯
传统型荧光灯内装有两个灯丝，灯丝上涂有电子发射材料三元碳酸盐 （碳酸钡、碳酸锶和碳酸钙），俗称电子粉。在交流电压作用下，灯 丝交替地作为阴极和阳极，灯管内壁涂有荧光粉，管内充有 400Pa500Pa压力的氩气和少量的汞。通电后，液态汞蒸发成压力为0.8 Pa 的汞蒸气，在电场作用下，汞原子不断从原始状态被激发成激发态， 继而自发跃迁到基态，并辐射出波长253.7nm和185nm的紫外线(主峰 值波长是253.7nm，约占全部辐射能的70-80%；次峰值波长是185nm， 约占全部辐射能的10%)，以释放多余的能量。荧光粉吸收紫外线的辐 射能后发出可见光。荧光粉不同，发出的光线也不同，这就是荧光灯 可做成白色和各种彩色的缘由。由于荧光灯所消耗的电能大部分用于 产生紫外线，因此，荧光灯的发光效率远比白炽灯和卤钨灯高，属于 节能电光源。
钨跟空气中的氧化合生成一薄层蓝色的三氧化二钨和氧化钨的混合物。 原因是空气里的氧气使高温的钨丝氧化了。所以钨丝灯泡要抽成真空， 把空气统统清除出去。
白炽灯工作原理
有时怕抽气机抽不干净，还要在灯泡的感柱上涂一点红磷。红磷受热 会变成白磷，白磷很容易同氧气反应，生成固态的五氧化二磷，玻壳 里残留的氧气也被消除了。 但是白炽灯用久了玻壳会变黑，再过一段时间会烧断，因为钨丝比起 炭丝来，在真空里的升华速度要慢得多。当白炽灯点亮温度升得很高 的时候，钨的升华仍然十分严重。长时间的高温使钨丝表面的钨原子 升华扩散，然后一层又一层地沉积到玻壳的内表面上，使玻壳慢慢黑 化，钨的蒸发也使钨丝越来越细，最后烧断。灯丝工作温度越高钨升 华的越快，白炽灯的使用寿命就越短。

自感
镇流器产生瞬时高压 镇流器
气体放电灯管导通
要求I很小
降压限流练习1Fra bibliotek对日光灯电路，下列说法正确的是 B.启动器可以用一个手动开关来代替
C.启动器中缺少一个电容器后，日光灯就不能正常工作 D.如果用220V的直流稳恒电压代替220V的交流电压， 日光灯也能正常工作
（ AB ）
A.灯管两端的灯丝跟镇流器、启动器、开关都是串联的
日光灯原理
一、日光灯的构造

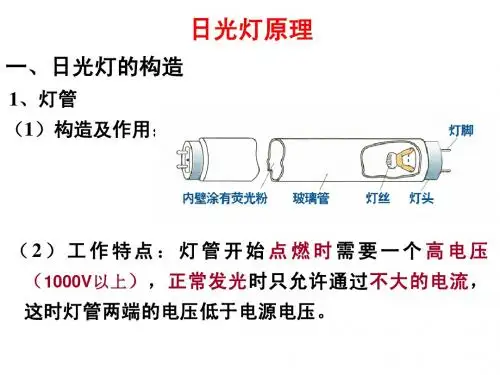

1、灯管
（1）构造及作用：
（2）工作特点：灯管开始点燃时需要一个高电压
（ 1000V 以上 ），正常发光时只允许通过不大的电流，
这时灯管两端的电压低于电源电压。
2、镇流器
（1）构造：带有铁芯的线圈，自感系数大
（2）灯管启起动时镇流器产生高电压，灯管正常工
作时镇流器降压限流。
在日光灯正常工作的情况下 （
ABD ）
A.灯管点燃发光后，启动器中两个触片是分离的
B. 灯管点燃发光后，镇流器起间降压限流作用
C. 镇流器起只让一个方向的电流通过的作用
D.镇流器给日光灯的开始点燃提供瞬时高电压
2、对日光灯的工作，下列说法正确的是
（ BD ）
A. 镇流器的作用就是产生瞬时电压
B.灯管中水银蒸汽放电一般是在启动器氖气放电之后开 始进行 C.启动器、静触片接触时，氖气放电，断开后，灯管内 水银蒸汽放电
D.灯管正常发光时，两端电压低于电源电压，启动器中
没有电流通过
3、日光灯电路主要是由镇流器、启动器和灯管组成
3、启动器
（1）构造：充有氖气的小玻璃泡，里面装 一个静触片, 一个U型动触片。 在启动器的动、静两触片间并有一个 电容器，没有电容器，启动器也能工作。 （2）作用：在电路中起到自动开关的作用

教室
停车场
常用日光灯的形状
日光灯简介
日光灯一般也叫荧光灯，传统型荧光灯即低压汞灯， 是利用低气压的汞蒸气在通电后释放紫外线，从而使荧 光粉发出可见光的原理发光。因此它属于低气压弧光放 电光源。 1852年，英国物理学家斯托克期发现了一种碰到光就能产 生另一种光的荧光物质。 1879年，爱迪生发明了白炽灯。 1902年，黑维特发明了水银灯。 19l0年，法国科学家克劳特获得了霓虹灯的发明专利。 1938年美国通用电子公司的研究人员伊曼制作了荧光灯
本课要点：
1.画出日光灯原理的电路图 2.说明镇流器和启辉器的作用 3.说明日光灯的启动过程
日光灯的简易修理法
日光灯在接线正确时一般都能正常 工作。如发生故障，修理也较简单，手 头有一支电笔就能进行修理。
一、灯不亮，灯丝也不红
故障原因：线路未通，或其中有部件损坏。
可用电笔按火线进线顺序检查线路，是 否有断路处。依次检查开关、镇流器、启辉 器的接线。可用螺丝刀将启辉器两接头瞬间 短路来判断启辉器是否损坏，因为这一操作 与氖管的跳动有同样作用。如启辉器损坏， 更换启辉器即可。否则，可能是线路其他部 分断路。除以上原因外，还可以检查镇流器 内部是否断线，灯管的灯丝是否，断路。找 到故障后，即可设法修复或换新。
220V
双金属片受热膨胀碰到静触片，启辉器 接通，电路形成回路，电流使灯丝预热，发
射出大量电子，而启辉器两端电压为 0V 停
止放电。
220V
起辉器停止放电后，双金属片冷却而与静触极断开，当两个电 极断开的瞬间，电路中的电流突然消失，于是镇流器产生一个高压 脉冲约800多伏，它与电源电压220伏叠加后，得到1000多伏的电压 ，加到 灯管 两端，灯丝受热时发射出来的大量电子，在灯管两 端高电压作用下，以极大的速度运动，碰撞管内氩气分子，使之迅 速电离。氩气电离生热，热量使水银产生蒸气，随之水银蒸气也被 电离，并发出强烈的紫外线。在紫外线的激发下，管壁内的荧光粉 发出近乎白色的可见光。

日光灯工作原理
通电后，水银蒸气放电，同时产生
紫外线，紫外线激发管内壁的荧光物质
而发出可见光。
日光灯的优点：
与白炽灯相比，它具有色 温容易控制，发光效率比高， 发光面积较大，使用寿命长的 优点。
白炽灯发光效率：15% 白炽灯使用寿命：1000小时 日光灯发光效率：90% 日光灯使用寿命：3000小时
镇流器结构和作用： 1、启动时提供瞬时高压 2、正常工作时降压限流
日光灯镇流器
启辉器组成和作用 起到一个开关的作用
电容器：能使动 静触片不产生电 火花保护触点
氖泡
日光灯工作过程
220V
220V
刚闭合开关
此时电路中
无 电流
启辉器 两端有电压，为 220 V
220V
220伏的电压立即使启辉器氖泡内的氖气
日光灯电路及原理
日光灯简介
日光灯一般也叫荧光灯，传统型荧光灯即低压汞灯， 是利用低气压的汞蒸气在通电后释放紫外线，从而使荧 光粉发出可见光的原理发光。因此它属于低气压弧光放 电光源。 1852年，英国物理学家斯托克期发现了一种碰到光就能产 生另一种光的荧光物质。 1879年，爱迪生发明了白炽灯。 1902年，黑维特发明了水银灯。 19l0年，法国科学家克劳特获得了霓虹灯的发明专利。 1938年美国通用电子公司的研究人员伊曼制作了荧光灯
日光灯的缺点：
电路复杂，需要启动电路（镇流器） 含有重金属（主要是汞）
价格也比白炽灯贵很多
有频闪现象，有些场合不适合使用
日光灯频闪，因为市电频率是50赫兹，导致灯管每秒钟出现100次的 闪烁。灯管内壁的荧光粉虽然有一定的余辉时间，但即使在这百分之一 秒内也会迅速变暗导致频闪现象。 危害性： 伤害眼睛：虽然人的眼睛不易察觉，但长期处在这种光源下对眼睛有 一定的危害，特别是用旧的日光灯，这种频闪更加明显。
