4.2混凝土框架结构——框架结构的结构布置
4.2.5结构布置注意事项
满足使用要求，并尽可能与建筑的平、立剖面划分相一致； 满足人防、消防要求，使水、暖、电各专业的布置能有效地进行；
第四章 混凝土框架结构
结构尽可能简单、规则、均匀、对称，构件类型少；
平面
好
竖向布置
×
差
4.2框架结构的结构布置
4.2.1承重结构的布置原则
2.钢筋混凝土多高层建筑的适用高度和高宽比
第四章 混凝土框架结构
各种结构体系有其各自的优缺点，同时也有它的经济合理的适用范围。设计人员应根据建筑的用 途及功能、建筑高度、荷载情况、抗震等级和所具备的物质与施工技术条件等因素来确定结构形式和 结构体系类型。
钢筋混凝土高层建筑结构适用的最大高宽比
4.2框架结构的结构布置
4.2.2框架结构方案
第四章 混凝土框架结构
框架结构是由若干个平面框架通过连系梁的连接而形成的空间结构体系。在这个体系中，平面框架 是基本的承重结构，按其布置方向的不同，框架体系可以分为下列三种： （1） 横向框架承重方案：主要承重框架沿房屋的横向布置，沿房屋的纵向设置板和连系梁。 （2） 纵向框架承重方案：主要承重框架沿房屋的纵向布置，沿房屋的横向设置板和连系梁。 （3） 纵横向框架混合承重方案：主要承重框架沿房屋的纵、横向布置。
第四章 混凝土框架结构
(a) 设挑梁（板）沉降缝
(b) 设预制板（梁）沉降缝
3. 防震缝 框架结构(包括设置少量抗震墙的框架结构)房屋的防震缝宽度，当高度不超过15m时不应小于 100mm；高度超过15m时，6度、7度、8度和9度分别每增加高度5m、4m、3m和2m，宜加宽20mm。
4.2框架结构的结构布置
横向布置方案纵向布置方案纵横向混合布置方案42框架结构的结构布置423柱网尺寸及层高工业厂房一般采用6m柱距跨度则随柱网的布置方式不同分为内廊式和跨度组合式
满足使用要求，并尽可能与建筑的平、立剖面划分相一致； 满足人防、消防要求，使水、暖、电各专业的布置能有效地进行；
第四章 混凝土框架结构
结构尽可能简单、规则、均匀、对称，构件类型少；
平面
好
竖向布置
×
差
4.2框架结构的结构布置
4.2.1承重结构的布置原则
2.钢筋混凝土多高层建筑的适用高度和高宽比
第四章 混凝土框架结构
各种结构体系有其各自的优缺点，同时也有它的经济合理的适用范围。设计人员应根据建筑的用 途及功能、建筑高度、荷载情况、抗震等级和所具备的物质与施工技术条件等因素来确定结构形式和 结构体系类型。
钢筋混凝土高层建筑结构适用的最大高宽比
4.2框架结构的结构布置
4.2.2框架结构方案
第四章 混凝土框架结构
框架结构是由若干个平面框架通过连系梁的连接而形成的空间结构体系。在这个体系中，平面框架 是基本的承重结构，按其布置方向的不同，框架体系可以分为下列三种： （1） 横向框架承重方案：主要承重框架沿房屋的横向布置，沿房屋的纵向设置板和连系梁。 （2） 纵向框架承重方案：主要承重框架沿房屋的纵向布置，沿房屋的横向设置板和连系梁。 （3） 纵横向框架混合承重方案：主要承重框架沿房屋的纵、横向布置。
第四章 混凝土框架结构
(a) 设挑梁（板）沉降缝
(b) 设预制板（梁）沉降缝
3. 防震缝 框架结构(包括设置少量抗震墙的框架结构)房屋的防震缝宽度，当高度不超过15m时不应小于 100mm；高度超过15m时，6度、7度、8度和9度分别每增加高度5m、4m、3m和2m，宜加宽20mm。
4.2框架结构的结构布置
横向布置方案纵向布置方案纵横向混合布置方案42框架结构的结构布置423柱网尺寸及层高工业厂房一般采用6m柱距跨度则随柱网的布置方式不同分为内廊式和跨度组合式
框架结构
（1）横向框架承重体系
楼面荷载全部传至横向框架梁，如图 (a)所示。此时 在横向布置框架承重梁，而在纵向布置连系梁。此 方案的优点在于主梁沿横向布置有利于提高建筑物 的横向刚度（横向跨数少），纵向设较小的连系梁 也有利于立面开洞。
（2）纵向框架承重体系
如预制板沿横向布置，楼面荷载将传到纵向框架梁， 如图 (b)所示，此时纵梁为承重梁，而横向为连系梁。 由于横梁高度较小，可获得较高的室内净高，也利 于管线的穿行。该方案的缺点是横向抗侧刚度较差， 进深尺寸受预制板长度的限制。
2 钢筋混凝土框架结构的分类
按施工方法的不同，可分为整体式、装配式和装配整体式。 施工方法的不同，可分为整体式、装配式和装配整体式。 的不同 整体式 整体式——梁、柱、楼板均为现浇混凝土。施工时每层的柱 楼板均为现浇混凝土。 整体式 梁 与其上的梁板同时支模、扎筋，并一次性浇注混凝土。 与其上的梁板同时支模、扎筋，并一次性浇注混凝土。该形 式整体性好，利于抗震。 式整体性好，利于抗震。 装配式——梁、柱均为预制，二者通过焊接拼装连接成整体。 装配式 梁 柱均为预制，二者通过焊接拼装连接成整体。 此种方式施工速度快，但整体性较差，不宜在地震区应用。 此种方式施工速度快，但整体性较差，不宜在地震区应用。 装配整体式——梁、柱、楼板均为预制，在吊装就位后，再 楼板均为预制，在吊装就位后， 装配整体式 梁 浇注部分混凝土而将梁、 板连接成整体。 浇注部分混凝土而将梁、柱、板连接成整体。该形式既具有 较好的整体性和抗震性能，又可采用预制构件, 较好的整体性和抗震性能，又可采用预制构件 但节点区现 场浇注施工复杂。 场浇注施工复杂。
计算公式: 计算公式
将沿框架柱的分布风 载简化为作用于框架 节点的水平集中风荷 其值为： 载Fi，其值为：
框架结构 PPT课件
过局部现浇混凝土使构件联结成整体。 1)保证了节点的刚接，结构整体性好； 2)可省去连接件； 3)增加了后浇混凝土工序（施工较复杂）； 4)比全现浇可节省模板及加快进度。 应用较为广泛。
21
2.按承重方式不同分类 （1）全框架结构：楼面荷载全部由框架承担，外
墙起围护作用，有较好的整体性和抗震性。
（2）内框架结构： ①房屋内部由梁、柱组成为框架承重体系，外部由砖
但由于抗震墙提供了较大的侧向刚度，位移 量得到控制。
1）平面不规则 4个楼梯间偏置塔楼西端，西端有填充墙。 4层以上的楼板仅为5cm厚，搁置在高45cm长14m小梁上。
2）竖向不规则 塔楼上部（4层楼面以上），北、东、西三面布置了密集的小柱子，共64根，支承在4层楼板水平 处的过渡大梁上，大梁又支承在其下面的10根1m× 1.55m的柱子上（间距9.4m）。上下两部分严 重不均匀，不连续。
1972年马那瓜地震中，中央银行大楼严重破坏，五层框架柱严重 开裂、纵筋压屈，电梯井的墙体开裂、混凝土剥落，非结构构件破坏、 甚至塌毁。
两幢建筑震害悬殊，结构体系不同是一个原因， 主要原因是结构布置不同。中央银行大楼电梯井筒 和楼梯间布置在平面的一端，结构刚度严重不对称， 地震作用下，结构的扭转效应加重了单跨框架结构 的震害。美洲银行大楼的结构平面布置对称、均匀， 扭转反应小；钢筋混凝土内筒的刚度大，地震作用 下的变形小；四个L形小井筒用连梁联系，管道穿过 连梁中间，削弱了连梁，地震中连梁开裂，耗散能 量，降低了地震力。
16
17
1999年初，上海市又一座标志性建筑 傲然屹立黄浦江畔，人们期待已久的 世界 第四、亚洲第二、中国内地第二（上海环 球金融中心刷新的历史）的88层金茂大厦 （Jinmao Tower）终于推向市场，这幢集 现代办公楼、豪华五星级酒店、商业会展、 高档宴会、观光、娱乐、商场等综合设施 于一体，深富中华民族文化内涵，溶汇西 方建筑艺术的智慧型摩天大楼，已成为当 今沪上最方便舒适、最灵活安全的办公、 金融、商贸、娱乐和餐饮的理想活动场所。
21
2.按承重方式不同分类 （1）全框架结构：楼面荷载全部由框架承担，外
墙起围护作用，有较好的整体性和抗震性。
（2）内框架结构： ①房屋内部由梁、柱组成为框架承重体系，外部由砖
但由于抗震墙提供了较大的侧向刚度，位移 量得到控制。
1）平面不规则 4个楼梯间偏置塔楼西端，西端有填充墙。 4层以上的楼板仅为5cm厚，搁置在高45cm长14m小梁上。
2）竖向不规则 塔楼上部（4层楼面以上），北、东、西三面布置了密集的小柱子，共64根，支承在4层楼板水平 处的过渡大梁上，大梁又支承在其下面的10根1m× 1.55m的柱子上（间距9.4m）。上下两部分严 重不均匀，不连续。
1972年马那瓜地震中，中央银行大楼严重破坏，五层框架柱严重 开裂、纵筋压屈，电梯井的墙体开裂、混凝土剥落，非结构构件破坏、 甚至塌毁。
两幢建筑震害悬殊，结构体系不同是一个原因， 主要原因是结构布置不同。中央银行大楼电梯井筒 和楼梯间布置在平面的一端，结构刚度严重不对称， 地震作用下，结构的扭转效应加重了单跨框架结构 的震害。美洲银行大楼的结构平面布置对称、均匀， 扭转反应小；钢筋混凝土内筒的刚度大，地震作用 下的变形小；四个L形小井筒用连梁联系，管道穿过 连梁中间，削弱了连梁，地震中连梁开裂，耗散能 量，降低了地震力。
16
17
1999年初，上海市又一座标志性建筑 傲然屹立黄浦江畔，人们期待已久的 世界 第四、亚洲第二、中国内地第二（上海环 球金融中心刷新的历史）的88层金茂大厦 （Jinmao Tower）终于推向市场，这幢集 现代办公楼、豪华五星级酒店、商业会展、 高档宴会、观光、娱乐、商场等综合设施 于一体，深富中华民族文化内涵，溶汇西 方建筑艺术的智慧型摩天大楼，已成为当 今沪上最方便舒适、最灵活安全的办公、 金融、商贸、娱乐和餐饮的理想活动场所。
《结构布置》课件
在计算软件中建立结构布置的 模型，并进行必要的简化与假 设。
模拟分析
进行模拟分析，获取结构的应 力、应变、位移等结果。
选择合适的计算软件
选择功能强大、易于操作的结 构分析软件，如SAP、ANSYS 等。
加载与边界条件
根据实际情况设置加载和边界 条件，模拟实际受力情况。
结果评估与优化
根据模拟分析结果进行评估， 找出潜在问题，进一步优化结 构布置。
《结构布置》ppt 课件
目录
• 结构布置概述 • 结构布置的原则与要求 • 结构布置的常见类型与实例 • 结构布置的优化方法与技巧 • 结构布置的工程实践与案例分析 • 结论与展望
01
结构布置概述
定义与特点
定义
结构布置是指通过合理安排和组织各种元素，以实现特定目 标的过程。在建筑和工程领域中，结构布置特指对建筑物或 构筑物的空间布局、结构和功能等方面的规划与设计。
实践经验总结
大跨度结构的布置需充分考虑结构的承载能力、稳定性、施工难度及经济性等因素，选择 合适的材料和结构形式。
特殊环境下的结构布置实践
特殊环境的定义与特点
特殊环境是指对建筑物有特殊要求或存在特殊地质、气候 等条件的场所。
案例分析
青藏铁路沿线的桥梁和隧道，由于地处高原、冻土等特殊环境， 其结构布置需充分考虑地质条件、气候特点及施工难度等因素，
实践经验总结
高层建筑的结构布置需充分考虑建筑的使用功能、结构安 全、经济性及施工可行性等因素，选择合适的结构体系和 布置方式。
大跨度结构的布置实践
大跨度结构的定义与特点
大跨度结构是指跨越较大空间的建筑物，具有跨度大、重量轻、跨越能力强等特点。
案例分析
国家体育场“鸟巢”作为典型的钢结构大跨度场馆，其结构布置采用了双向弯曲的格构式 钢拱架结构体系，实现了建筑的独特造型和承载能力。
模拟分析
进行模拟分析，获取结构的应 力、应变、位移等结果。
选择合适的计算软件
选择功能强大、易于操作的结 构分析软件，如SAP、ANSYS 等。
加载与边界条件
根据实际情况设置加载和边界 条件，模拟实际受力情况。
结果评估与优化
根据模拟分析结果进行评估， 找出潜在问题，进一步优化结 构布置。
《结构布置》ppt 课件
目录
• 结构布置概述 • 结构布置的原则与要求 • 结构布置的常见类型与实例 • 结构布置的优化方法与技巧 • 结构布置的工程实践与案例分析 • 结论与展望
01
结构布置概述
定义与特点
定义
结构布置是指通过合理安排和组织各种元素，以实现特定目 标的过程。在建筑和工程领域中，结构布置特指对建筑物或 构筑物的空间布局、结构和功能等方面的规划与设计。
实践经验总结
大跨度结构的布置需充分考虑结构的承载能力、稳定性、施工难度及经济性等因素，选择 合适的材料和结构形式。
特殊环境下的结构布置实践
特殊环境的定义与特点
特殊环境是指对建筑物有特殊要求或存在特殊地质、气候 等条件的场所。
案例分析
青藏铁路沿线的桥梁和隧道，由于地处高原、冻土等特殊环境， 其结构布置需充分考虑地质条件、气候特点及施工难度等因素，
实践经验总结
高层建筑的结构布置需充分考虑建筑的使用功能、结构安 全、经济性及施工可行性等因素，选择合适的结构体系和 布置方式。
大跨度结构的布置实践
大跨度结构的定义与特点
大跨度结构是指跨越较大空间的建筑物，具有跨度大、重量轻、跨越能力强等特点。
案例分析
国家体育场“鸟巢”作为典型的钢结构大跨度场馆，其结构布置采用了双向弯曲的格构式 钢拱架结构体系，实现了建筑的独特造型和承载能力。
混凝土结构-框架结构的布置
另外，当地基土的物理力学 性能在房屋纵向有明显差异时 ，可利用纵向框架的刚度来调 整房屋的不均匀沉降。纵向框 架承重方案的缺点是横向抗侧 刚度较差，进深尺寸受预制板 长度的限制。
二、结构平面布置
3.纵横向框架承重方案 纵横向框架承重方案是在两个方向上均布置框架承重梁以承受楼面 荷载。当采用预制板楼盖时其布置如图(c)所示，当采用现浇板楼盖时 ，其布置如图(d)所示。当楼面上作用有较大荷载，或楼面有较大开洞 ，或当柱网布置为正方形或接近正方形时，常采用这种承重方案。纵横 向框架混合承重方案具有较好的整体工作性能，对抗震有利。
框架结构的布置
一、柱网布置
所谓柱网，就是柱在平面图上的位置，因其常形成矩形网 格而得名。
1.在多层工业厂房设计中，生产工艺的要求是厂房平面设计 的主要依据，建筑平面布置主要有内廊式、等跨式、对称不等 跨式等几种。
（1）内廊式柱网常为对称三跨，边跨跨度（房屋进深）常 为6m、6.6m、6.9m,走廊跨度常用2.4m、2.7m、3m,开间方 向柱距为3.6~8m。如图（a）
一、柱网布置
3.柱网布置要使结构受力合理 多层框架主要承受竖向荷载。柱网布置时，应考虑到结构在竖向荷载 作用下内力分布均匀合理，各构件强度均能充分利用。如图所示的两种 框架，在竖向荷载作用下框架A的梁跨中最大弯矩、梁支座最大负弯矩及 柱端弯矩均比框架B大。很显然选用框架B比选用框架A更为经济、合理 。
一、柱网布置
4.柱网布置应使施工方便 建筑设计及结构布置时均应考虑 到施工方便，以加快施工进度，降 低工程造价。例如，对于装配式结 构，既要考虑到构件的最大长度和 最大重量，使之满足吊装、运输设 备的限制条件，又要考虑到构件尺 寸的模数化、标准化，并尽量减少 规格种类，以满足工业化生产的要 求，提高生产效率。现浇框架结构 可不受建筑模数和构件标准的限制， 但在结构布置时也应尽量使梁板布 置简单规则，以方便施工。
二、结构平面布置
3.纵横向框架承重方案 纵横向框架承重方案是在两个方向上均布置框架承重梁以承受楼面 荷载。当采用预制板楼盖时其布置如图(c)所示，当采用现浇板楼盖时 ，其布置如图(d)所示。当楼面上作用有较大荷载，或楼面有较大开洞 ，或当柱网布置为正方形或接近正方形时，常采用这种承重方案。纵横 向框架混合承重方案具有较好的整体工作性能，对抗震有利。
框架结构的布置
一、柱网布置
所谓柱网，就是柱在平面图上的位置，因其常形成矩形网 格而得名。
1.在多层工业厂房设计中，生产工艺的要求是厂房平面设计 的主要依据，建筑平面布置主要有内廊式、等跨式、对称不等 跨式等几种。
（1）内廊式柱网常为对称三跨，边跨跨度（房屋进深）常 为6m、6.6m、6.9m,走廊跨度常用2.4m、2.7m、3m,开间方 向柱距为3.6~8m。如图（a）
一、柱网布置
3.柱网布置要使结构受力合理 多层框架主要承受竖向荷载。柱网布置时，应考虑到结构在竖向荷载 作用下内力分布均匀合理，各构件强度均能充分利用。如图所示的两种 框架，在竖向荷载作用下框架A的梁跨中最大弯矩、梁支座最大负弯矩及 柱端弯矩均比框架B大。很显然选用框架B比选用框架A更为经济、合理 。
一、柱网布置
4.柱网布置应使施工方便 建筑设计及结构布置时均应考虑 到施工方便，以加快施工进度，降 低工程造价。例如，对于装配式结 构，既要考虑到构件的最大长度和 最大重量，使之满足吊装、运输设 备的限制条件，又要考虑到构件尺 寸的模数化、标准化，并尽量减少 规格种类，以满足工业化生产的要 求，提高生产效率。现浇框架结构 可不受建筑模数和构件标准的限制， 但在结构布置时也应尽量使梁板布 置简单规则，以方便施工。
框架结构
框架结构的布置
--按承重构件布置方向分：
1.主要承重框架横向布置 2.主要承重框架纵向布置 3.主要承重框架纵横两向布置 横向框架承重：横向梁为主梁，纵向梁为次梁（连系梁） 横向刚度大、有利于抵抗横向水平 荷载，纵向连系梁较小，利于房屋 采光、通风。 纵向框架承重：纵向梁为主梁，横向梁为次梁（连系梁） 横向连系梁较小，利于设备管线 穿行，开间布置灵活，但横向刚 度差。
框架结构的合理选用
框架结构是一种柔性的结构体系，随着房屋高度 的增加，侧向力作用的效应更为显著。 在水平荷载作用下，房屋层数越多，框架结构 “抗侧刚度小，水平位移大”的弱点越明显，对框架越 不利。 框架结构的合理层数为6～15层，最经济的层数是 10层左右，一般高宽比为3～5。
结构体系 框架结构 (高度m）
＞30 ≤30 ＞30 ≤30 ＞30 ≤25
剧场、体育馆等大 跨度公共建筑
四川汶川地震
1976年唐山地震 7月28日3时42分54秒
规则结构与不规则结构
地震震害调查表明，在抗震设计中，对不规则结构如未 采取妥善处理，则会给建筑带来不利影响甚至造成严重震害。 对不规则结构的不利部位，应采取有效措施，以提高其抗震 能力；对规则结构则应按《规范》的一般规定进行设计。 根据理论分析和设计经验，框架结构和框架—抗震墙结 构，平面、立面尺寸和刚度沿房屋平面和高度变化符合下列 各项要求时，结构扭转效应和鞭鞘效应都较小，同时，楼层 屈服强度系数沿房屋高度分布也比较均匀。因此，可以认为 是规则结构。
烈 6度 60 7度 55
度 8度 45 9度 25
框架结构抗震等级
《建筑抗震设计规范》根据房屋设防烈度、结构类型和房 屋高度，将框架结构和框架—抗震墙结构划分为四个抗震 等级并规定不同抗震等级的结构应符合相应的计算和构造 措施。框架抗震等级可查表。
框架施工图—框架结构布置及传力体系(建筑构造)
钢筋混凝土框架结构广泛应用于电子、轻工、食品、化 工等多层厂房和住宅、办公、商业、旅馆等民用建筑。
框架结构布置及传力体系
框架结构
（按照承重方式）
横向承重 是主梁沿房屋横向布置，板和连系梁纵向布置 纵向承重 是主梁沿房屋纵向布置，板和连系梁横向布置
混合承重 是在房屋的纵、横两个方向布置主梁来承受楼面荷载
干独立的单元体，使其在地震作用下互不影响
框架结构布置及传力体系

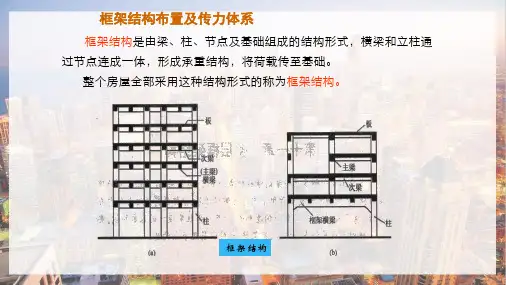

框架结构是由梁、柱、节点及基础组成的结构形式，横梁和立柱通 过节点连成一体，形成承重结构，将荷载传至基础。
整个房屋全部采用这种结构形式的称为框架结构。
框架结构
框架结构布置及传力体系
框架
（按施工方法）
1.整体式 整体式框架也称全现浇框架
优点:整体性好，有利于抗震，建筑布置灵活 缺点：工期长，模板耗费多，施工相对复杂
缺点：节点施工复杂
框架结构布置及传力体系
框架结构的优点是建筑平面布置灵活，能获得大空间， 也可根据需要做成小房间，建筑立面容易处理，结构自重 较轻，计算理论比较成熟，在一定高度范围内造价较低。
当房屋高度超过一定的范围时，框架结构侧向刚度较小， 水平荷载作用下侧移较大。从受力合理和控制造价的角度， 我国《高层建筑混凝土结构技术规程》（JGJ3-2002）规 定地震区现浇钢筋混凝土框架当设防烈度为6度、7度、8 度和9度时，其高度一般分别不超过60 m、55m、45m和 25m。
框架结构布置及传力体系
3 变形缝的设置
伸缩缝 伸缩缝仅将基础顶面以上的结构分开，其目的是为了
避免由于温度变化和混凝土收缩而使房屋产生裂缝。
沉降缝
沉降缝将基础至屋顶全部分开，其目的是为了避免因房屋过 大的不均匀沉降而导致基础、地面、墙体、楼面、屋面拉裂
框架结构布置及传力体系
框架结构
（按照承重方式）
横向承重 是主梁沿房屋横向布置，板和连系梁纵向布置 纵向承重 是主梁沿房屋纵向布置，板和连系梁横向布置
混合承重 是在房屋的纵、横两个方向布置主梁来承受楼面荷载
干独立的单元体，使其在地震作用下互不影响
框架结构布置及传力体系
框架结构是由梁、柱、节点及基础组成的结构形式，横梁和立柱通 过节点连成一体，形成承重结构，将荷载传至基础。
整个房屋全部采用这种结构形式的称为框架结构。
框架结构
框架结构布置及传力体系
框架
（按施工方法）
1.整体式 整体式框架也称全现浇框架
优点:整体性好，有利于抗震，建筑布置灵活 缺点：工期长，模板耗费多，施工相对复杂
缺点：节点施工复杂
框架结构布置及传力体系
框架结构的优点是建筑平面布置灵活，能获得大空间， 也可根据需要做成小房间，建筑立面容易处理，结构自重 较轻，计算理论比较成熟，在一定高度范围内造价较低。
当房屋高度超过一定的范围时，框架结构侧向刚度较小， 水平荷载作用下侧移较大。从受力合理和控制造价的角度， 我国《高层建筑混凝土结构技术规程》（JGJ3-2002）规 定地震区现浇钢筋混凝土框架当设防烈度为6度、7度、8 度和9度时，其高度一般分别不超过60 m、55m、45m和 25m。
框架结构布置及传力体系
3 变形缝的设置
伸缩缝 伸缩缝仅将基础顶面以上的结构分开，其目的是为了
避免由于温度变化和混凝土收缩而使房屋产生裂缝。
沉降缝
沉降缝将基础至屋顶全部分开，其目的是为了避免因房屋过 大的不均匀沉降而导致基础、地面、墙体、楼面、屋面拉裂
