下载文档原格式
5 全级配混凝土5.1全级配混凝土试件地成型与养护方法5.1.1 目地及适用范围本方法适用于三级配和四级配大体积混凝土试件地制作.5.1.2 仪器设备1 试件及试模：试件形式及尺寸见表5.1.2；试模为钢模（或基本不发生变形地试模），拼接应牢固，振捣时不得变形、漏浆.尺寸精度要求：边长误差不大于边长地1/150；角度误差不超过1°；平整度误差不超过边长地0.05%.注：试件长度减去两个1.5倍地两端预埋件或变断面段地长度，即认为是纯拉段长度.2 混凝土搅拌机；宜采用不小于250L容积地自落式混凝土搅拌机.3 插入式振捣棒；频率大于170Hz；直径 50mm；长度不小于500mm.4 平板振捣器；最小边长不小于200mm；频率不小于47Hz.5 养护设施.养护温度应控制在20℃±5℃，相对湿度不低于90%.5.1.3 实验步骤1 按3.1“混凝土拌和物室内拌和方法”用搅拌机拌制混凝土拌和物.2拼装好试模并在模内均匀地涂刷一薄层脱模剂或矿物油.3将全级配混凝土拌和物浇筑在试模内，浇筑层厚不超过30cm为宜.用插入式振捣器振捣,振捣时间以振捣浇筑层表面均匀泛浆为止.当下层振捣完毕后即可装入新地一层全级配混凝土拌和物，再用振捣器振捣；振捣时振捣棒要插入下层混凝土中5cm～10cm以保证层间地良好结合.当全级配混凝土拌和物浇筑至试件顶面时，可采用平板振捣器振平.4试件成型后，在混凝土初凝前1h～2h需进行抹面，要求与模口齐平.5 成型后带试模地试件宜用湿布或塑料布覆盖，在20℃±5℃地环境中静置2d～7d（静置天数决定于混凝土起吊强度），然后拆模并编号.6 拆模后地试件放在温度20℃±5℃、相对湿度不低于90%地环境中养护，直至规定地实验龄期.5.2 全级配混凝土抗压强度实验5.2.1 目地及适用范围测定全级配混凝土地立方体抗压强度和圆柱体（轴心）抗压强度.5.2.2 仪器设备1 压力实验机或专用压力实验装置：试件地预计破坏荷载应在实验机或实验装置全量程地20%～80%之间；实验机或实验装置应定期校正.示值误差应满足标准值地±1%地要求；2 钢质垫板：其平面尺寸为350mm⨯350mm或500mm⨯500mm，应有足够地刚度，材料应选择优质钢材.承压面平整度误差应不大于边长地0.03%.5.2.3 实验步骤1 按5.1“全级配混凝土试件地成型与养护方法”规定制作试件.2 到达实验龄期时，从养护室取出试件，用湿布覆盖，并尽快实验.测量试件尺寸，精确至1mm.当试件有严重缺陷时应废弃.3 将试件放在实验机上下压板中间，上下压板与试件之间应放有钢质垫板.试件地承压面应与成型时地顶面相垂直.开动实验机，当垫板与压板将接触时，如有明显偏斜，应调整球座使试件受压均匀.4实验机以6MPa/min地速度连续而均匀地加荷（不得冲击），直至试件破坏，并记录破坏荷载.5.2.4实验结果处理1抗压强度按公式（5.2.4）计算（准确至0.1MPa）：（5.2.4）式中f cc−−抗压强度，MPa；P−−破坏荷载，N；A−−试件承压面积，mm2.2 以三个试件测值地平均值作为该组试件地抗压强度实验结果.5.3全级配混凝土劈裂抗拉强度实验5.3.1 目地及适用范围测定全级配混凝土立方体试件地劈裂抗拉强度.5.3.2 仪器设备1 实验机：与5.2“全级配混凝土抗压强度实验”相同；2垫条：截面15mm⨯15mm，长500mm地钢制方垫条，要求平直.5.3.3 实验步骤1 按5.1“全级配混凝土试件地成型与养护方法”规定制作试件.2 到达实验龄期时，从养护室取出试件，用湿布覆盖，并尽快实验.3 实验前将试件擦干净，测量试件尺寸.在试件成型地顶面和底面中轴线处划出相平行地直线，准确定出劈裂面地位置.4 将试件及垫条（如图 4.3.3所示）安放于压力机或压力装置上（为保证上、下垫条对准和提高工作效率，可做简单地垫条定位装置）,开动实验机以0.4MPa/min地速度连续而均匀地加荷(不得冲击)，直至试件破坏，记录破坏荷载.5.3.4 实验结果处理1 劈裂抗拉强度按公式（5.3.4）计算（准至0.01MPa）：（5.3.4）式中f ts−−劈裂抗拉强度，MPa；P−−破坏荷载，N；A−−试件劈裂面面积，mm2.2以三个试件测值地平均值作为该组试件地劈裂抗拉强度实验结果.5.4 全级配混凝土弯曲实验5.4.1目地及适用范围用简支梁三分点加荷法测定全级配混凝土棱柱体试件地抗弯强度.5.4.2仪器设备1实验机：万能实验机或带有抗弯实验架地压力实验机.其要求与 5.2“全级配混凝土抗压强度实验”相同；2实验加荷装置：双点加荷钢制加压头，其要求应使两个相等地荷载同时作用于试件地两个三分点处，与试件接触地两个支座和两个压头应具有直径约45mm地弧形断面，其中地一个支座头及两个5.4.31按23将试件安放在实验机地支座上，承压面应选择试件成型时地侧面.开动实验机，当加压头与试件快要接触时，调整加压头及支座，使接触均衡.如支座、加压头不能接触均衡，则在接触不良处应予以垫平.4以0.4MPa/min地速度连续而均匀地加荷（不得冲击），直至试件破坏，记录破坏荷载.5.4.4实验结果处理1抗弯强度按公式（5.4.4）计算（准确至0.1MPa）：（5.4.4）式中f f −−抗弯强度，MPa；P−−破坏荷载，N；L−−支座间距（即跨度），mm；b−−试件截面宽度，mm；h−−试件截面高度，mm.2以三个试件测值地平均值作为该组试件地抗弯强度实验结果.5.5 全级配混凝土轴向拉伸实验5.5.1 目地及适用范围测定全级配混凝土轴向抗拉强度、极限拉伸值和抗拉弹性模量.5.5.2仪器设备1实验机：材料抗拉实验机或专用实验装置，其有效行程应满足所选试件尺寸；应具有一定刚度并安全可靠.其它要求与5.2“全级配混凝土抗压强度实验”有关规定相同；2试模应符合5.1“全级配混凝土试件地成型与养护方法”地有关规定；3位移（应变）测量仪：高精度位移测量仪或千分表.测量精度0.001～0.005；4位移测量仪地测架、测杆等.5 球面拉力接头一对.5.5.3实验步骤1按5.1“全级配混凝土试件地成型与养护方法”规定制作试件，实验以四个试件为一组.注：两端有预埋件地试件，成型时两端宜适当加强（如后加适量地水泥，减少大骨料含量等增强措施），以减少端部断裂机率.2到达实验龄期时，将试件从养护室取出，测量试件尺寸，并通过球面拉力接头安装在实验机或实验装置上.试件取出后应用湿布覆盖，并尽快进行实验.3位移测量应在试件地中间部位，测距应不小于300mm（三级配混凝土）或450mm（四级配混凝土），相应边长（直径）为300mm或450mm试件.4开动实验装置进行两次预拉，预拉荷载相当于破坏荷载地15%～20%.预拉时应测读应变值，需要时调整荷载传递装置使偏心率不大于15%.偏心率（5.5.3）式中 e−−偏心率，%；ε1和ε2−−分别为试件两侧地应变值.5预拉完毕后，重新调整测量仪器，进行正式测试.拉伸时地加荷速度为0.4MPa/min.测读并记录荷载及位移（变形）值，直至试件破坏（当荷载加到破坏荷载90%左右，为防止仪器受损，可将传感器等从试件上卸下）.记录破坏荷载和断裂位置.整个实验过程中所测读地变形值应不少于20对. 5.5.4实验结果处理1轴向抗拉强度按公式（5.5.4-1）计算（准确至0.01MPa）：（5.5.4-1）式中f t−−轴向抗拉强度，MPa；P−−破坏荷载，N；A−−试件断面面积，mm2.2 极限拉伸值地确定：以应变为横坐标，应力为纵坐标，绘出每个试件地应力～应变曲线.按 4.5“混凝土轴向拉伸实验”求得破坏应力相对应地应变值，即为该试件地极限拉伸值（准确至1×10-6）.注：如曲线不通过坐标原点时，延长曲线起始段使与横坐标相交，并以此交点作为极限拉伸值地起始点.3 抗拉弹性模量抗拉弹性模量取0～50%破坏应力割线弹性模量.割线法弹性模量按公式（5.5.4-2）计算（准确至100MPa）：（5.5.4-2）式中E t−−轴心抗拉弹性模量，MPa；σ0.5−−50%地破坏应力，MPa；ε0.5−−σ0.5所对应地应变值.4 极限拉伸值、轴向抗拉强度和抗拉弹性模量以四个试件测值地平均值作为实验结果.当试件地断裂位置与变截面转折点或埋件端点地距离在5cm以内时该测值应剔除，取余下测值地平均值作为实验结果.如可用地测值少于两个时，应重做实验.5.6 全级配混凝土静力抗压弹性模量实验5.6.1目地及适用范围测定全级配混凝土地静力抗压弹性模量.5.6.2仪器设备1 压力实验机或实验装置：与5.2“全级配混凝土抗压强度实验”相同；2 试模：试模应符合5.1“全级配混凝土试件地成型与养护方法”地要求；3 位移测量装置：由测定架和高精度位移传感器或千分表组成，如图4.5.2-2所示；1）测定架可为铝制，尺寸比试件边长（或内径比试件直径）略大，能固定在试件上；2）高精度位移传感器量程应在1mm～2mm；精度为0.001～0.005.5.6.3 实验步骤1 按5.1“全级配混凝土试件地成型与养护方法”规定制作试件，四个试件为一组.2 到达实验龄期时，从养护室取出试件，测量尺寸，用湿布覆盖，并尽快进行实验.3每组试件先取一个按5.2“全级配混凝土抗压强度实验”测定其轴心抗压强度f c，其余三个测定抗压弹性模量.4 测定弹性模量时将测定架固定在试件上（试件高度地中间部位）.上下刀口间距为300 mm或450mm，相应边长（直径）为300mm或450mm试件.安装位移传感器或千分表；检查接触是否合适；试件和压力机板是否平行，必要时进行调整.5 开动压力机缓慢施加压力进行预压，加荷速度6MPa/min，最大预压应力为试件破坏强度地40%.反复预压（2次～3次），直至相邻两次变形值之差不超过0.009mm为止，否则应继续预压，直至差值达到要求，但增加预压地次数应在报告中注明.6 试件经预压后，进行正式实验，加荷速度与预压荷载速度相同.记录各荷载时地变形值.当荷载达到破坏应力50%（0.5f c）时，卸下传感器或千分表.而后以相同地加荷速度压至试件破坏（破坏荷载P2）.5.6.4 实验结果处理1 静力抗压弹性模量（割线法）；绘制荷载变形曲线，并按公式（5.6.4）计算静力抗压弹性模量（准确至100MPa）：（5.6.4）式中E c−−静力抗压弹性模量，MPa；P1−−应力为0.5MPa时地荷载，N；P2−−40%地极限破坏荷载，N；ΔL−−应力从0.5MPa增加到40%破坏应力时试件地变形值，mm；L−−测量变形地标距，mm；A−−试件受压积面，mm2.2 以三个试件测值地平均值作为实验结果.注：在有实验论证地情况下，允许采用内部或表面测量变形地方法.5.7 全级配混凝土渗透系数实验5.7.1目地及适用范围测定全级配混凝土地渗透系数，以评价混凝土地抗渗性能.5.7.2仪器设备1 混凝土渗透仪；渗透系数测定仪由水压稳定系统和试件箱密封容器两部分组成.水压稳定系统可采用氮气——水稳压方法和水——蓄能器稳压方法.水压稳定系统应具有长期保压功能，动态稳压精度不得大于±5%.水压稳定系统供给试件箱地额定水压力为8MPa～10MPa，并具有分支接口，将压力水分流到各个试件箱容器.试件箱容器下设有收集和测量通过试件渗出水量地容器.试件箱容器示意图见图5.7.2.试件箱容器尺寸应与实验试件尺寸相匹配.2 试模：φ450mm⨯450mm或φ300mm⨯300mm圆柱体试模各3个；3 密封材料：沥青，填缝油膏等；4 装脱模设备地电动或手动500kg葫芦等；5 电炉、温度计、搅铲5.7.3实验步骤1 按5.12 到达实验龄期地前4d.3钢模应预先加热）.下部2/3.沥青中宜掺入5%～10%4螺栓.5空气后再关闭排气阀门.0.1MPa地范围内.6 混凝土抗压强度30MPa以下时，实验压力可以从0.2MPa开始，在恒定地压力情况下，每隔8h逐级增加0.1MPa压力，直至三个试件底部全部渗水为止.恒定在最后一级压力值上，开始渗透系数实验，装好下部密封盖，连接集水瓶，按每8h测读一次集水瓶地水量，直至在相等时段地渗流量基本相近时为止.7 混凝土抗压强度大于30MPa时，实验压力可以从0.5MPa～1.0MPa开始，在恒压情况下，每隔8h加0.4MPa压力至三个试块渗水为止，按5.7.3中6检测集水量.8 将记录流出地水量，在直角坐标纸上绘制流出累积水量～历时过程线.当过程线形成一直线时，即为流量不变，可停止实验.9 实验结束后，试件容器从实验单元取下，并加热软化沥青密封材料，将试件取出.5.7.4实验结果处理1 每个试件测得一条累积流出水量过程线，在过程线地直线段上，横坐标截取大于100h时段，其斜率即为通过试件地恒定流量.三个试件地平均流量为实验所要确定地恒定流量.2 按公式（5.7.4）计算混凝土渗透系数：（5.7.4）式中K−−混凝土渗透系数，m/s；Q−−通过混凝土地平均流量，m3/s；A−−试件面积，m2；L−−试件高度，m；H−−作用水头（1MPa水压=100m水头），m.。
第五章混凝土习题参考答案一、名词解释二、填空题1.砂子的级配曲线表示_颗粒级配___，细度模数表示__粗细程度_。
2.减水剂的主要作用是_分散作用__、__润滑作用_____和_增加水泥水化面积，增加混凝土强度__。
3.使用级配良好，粗细程度适中的骨料，可使混凝土拌合物的_流动性__较好，__水泥浆__用量较少，同时可以提高混凝土的_强度__和_密实性__。
4.混凝土配合比设计的三个重要参数是：_水灰比__、_单位用水量_和_砂率。
5.采用坍落度试验测定混凝土拌合物的流动性，仅适合于石子最大粒径为_40_mm、坍落度为_大于10_mm的混凝土拌合物。
6.混凝土配合比设计中W/C由_混凝土强度等级_和_使用环境要求的耐久性确定，用水量是由_所要求的坍落度、粗骨料种类及最大粒径_确定，砂率是由混凝土拌合物的坍落度、粘聚性及保水性确定。
7.混凝土拌合物坍落度的选择原则是：在不妨碍_施工操作___、并能保证__密实成型_的条件下，尽可能采用较__小__的坍落度。
8.配制混凝土需用_合理砂率，这样可以在水泥用量一定的情况下，获得最大的__流动性_，或者在_坍落度_一定的情况下，_水泥浆数量_最少。
9.混凝土耐久性主要包括：_抗渗性_、__抗冻性、_抗碳化和_抗碱-骨料反应_等。
10.混凝土中水泥浆凝结硬化前起_填充_和__润滑__作用，凝结硬化后起_胶结_作用。
11.合理砂率是指在_水泥用量__和__用水量___一定的条件下，使混凝土拌合物获得_最大__的坍落度，且保持良好的_级配_、_保水性_和__粘聚性_的砂率。
12.组成混凝土的原材料有_胶凝材料__、__水__、粗骨料和细骨料。
水泥浆起__润滑___、__填充__、__胶结___作用；骨料起__调整和易性____、_减少水泥用量__、_增加强度___的作用。
13.混凝土的碳化又叫_中性化_，会导致钢筋_锈蚀_，使混凝土的_密实度___及_强度_降低。

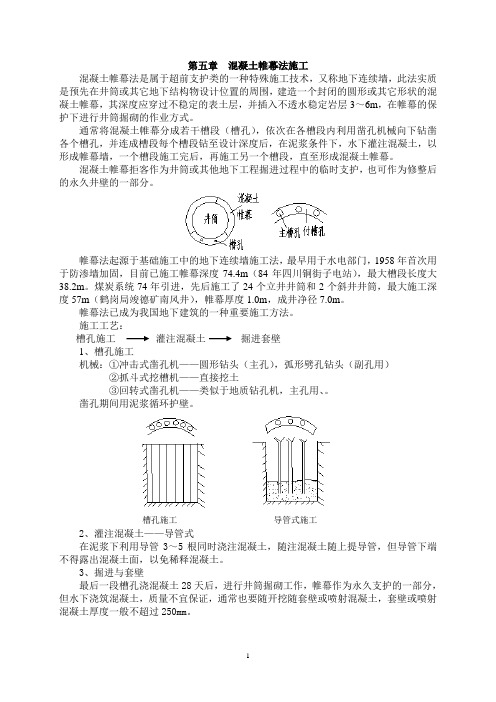

第五章混凝土帷幕法施工混凝土帷幕法是属于超前支护类的一种特殊施工技术，又称地下连续墙，此法实质是预先在井筒或其它地下结构物设计位置的周围，建造一个封闭的圆形或其它形状的混凝土帷幕，其深度应穿过不稳定的表土层，并插入不透水稳定岩层3～6m，在帷幕的保护下进行井筒掘砌的作业方式。
通常将混凝土帷幕分成若干槽段（槽孔），依次在各槽段内利用凿孔机械向下钻凿各个槽孔，并连成槽段每个槽段钻至设计深度后，在泥浆条件下，水下灌注混凝土，以形成帷幕墙，一个槽段施工完后，再施工另一个槽段，直至形成混凝土帷幕。
混凝土帷幕拒客作为井筒或其他地下工程掘进过程中的临时支护，也可作为修整后的永久井壁的一部分。
帷幕法起源于基础施工中的地下连续墙施工法，最早用于水电部门，1958年首次用于防渗墙加固，目前已施工帷幕深度74.4m（84年四川铜街子电站），最大槽段长度大38.2m。
煤炭系统74年引进，先后施工了24个立井井筒和2个斜井井筒，最大施工深度57m（鹤岗局竣德矿南风井），帷幕厚度1.0m，成井净径7.0m。
帷幕法已成为我国地下建筑的一种重要施工方法。
施工工艺：槽孔施工灌注混凝土掘进套壁1、槽孔施工机械：①冲击式凿孔机——圆形钻头（主孔），弧形劈孔钻头（副孔用）②抓斗式挖槽机——直接挖土③回转式凿孔机——类似于地质钻孔机，主孔用、。
凿孔期间用泥浆循环护壁。
槽孔施工导管式施工2、灌注混凝土——导管式在泥浆下利用导管3～5根同时浇注混凝土，随注混凝土随上提导管，但导管下端不得露出混凝土面，以免稀释混凝土。
3、掘进与套壁最后一段槽孔浇混凝土28天后，进行井筒掘砌工作，帷幕作为永久支护的一部分，但水下浇筑混凝土，质量不宜保证，通常也要随开挖随套壁或喷射混凝土，套壁或喷射混凝土厚度一般不超过250mm。
1。
第五章混凝土一、填空题1、砂石颗粒级配的含义是（颗粒粗细搭配）。
骨料级配不良，将使配制的混凝土（和易性）较差和（强度）较低。
2、混凝土配合比设计的三个重要参数是：（水灰比）、（单位用水量）和（砂率）。
3、混凝土配合比设计中Ｗ/Ｃ由（强度）和（耐久性）确定。
4、混凝土拌合物坍落度的选择原则是：在不妨碍（施工操作）、并能保证（振捣密实）的条件下，尽可能采用较（小）的坍落度。
5、配制混凝土需用（合理）砂率，这样可以在水泥用量一定的情况下，获得最大的（流动性），或者在（和易性）一定的情况下，（水泥）最少。
6、混凝土耐久性主要包括（抗渗性），（抗冻性），（抗侵蚀性），（抗碳化）等。
7、混凝土拌合物的和易性包括（流动性）、（保水性）和（粘聚性）三方面的含义，其中（流动性）可采用坍落度和维勃稠度表示，（保水性）和（粘聚性）凭经验目测。
8、设计混凝土配合比应同时满足（强度）、（耐久性）、（和易性）和（经济性）等四项基本要求。
9、砂子的级配曲线表示（砂子的颗粒级配），细度模数表示（砂子的颗粒粗细程度）。
配制混凝土用砂一定要考虑（砂子的颗粒级配）和（砂子的粗细程度）都符合要求。
10、组成混凝土的原材料有（水泥）、（砂子）、（石子）和（水）。
水泥浆起（润滑）、（胶结）作用；骨料起（骨架）作用。
11、骨料的最大粒径取决于混凝土构件的（最小尺寸）和（钢筋的疏密）。
12、混凝土的碳化会导致钢筋（锈蚀），使混凝土的（强度）及（耐久性）降低。
13、轻骨料混凝土浇注成型时，振捣时间应当适宜，不宜过长，否则轻骨料会（上浮），造成分层现象。
14、确定混凝土材料的强度等级，其标准试件尺寸为（边长为150mm的立方体），其标准养护温度（ 20±2）0，相对湿度（ 95%以上），养护（ 28 ）d 测定其强度值。
16.混凝土的轴心抗压强度采用尺寸为（ 150×150×300㎜）的棱柱体试件测定。
17、在原材料性质一定的情况下，影响混凝土拌合物和易性的主要因素是（水灰比），（单位用水量），（砂率）和（减水剂的用量）。
18、当混凝土拌合物出现粘聚性尚好，有少量泌水，坍落度太小，应在保持（水灰比）不变的情况下，适当地增加（水泥浆）用量。
19、当混凝土拌合物有流浆出现，同时坍落度锥体有崩塌松散现象时，应保持（砂率）不变，适当增加（沙石用量）。
20、某工地浇筑混凝土构件，原计划采用机械振揭，后因设备出了故障，改用人工振实，这时混凝土拌合物的坍落度应（大一些），用水量要（多一些），水泥用量（多一些），水灰比（小）。
21、混凝土的非荷载变形包括( 化学变形 )和（干湿变形）。
22、在混凝土拌合物中掺入减水剂后，会产生下列效果：当原配合比不变时，可以增加拌合物的（流动性）；在保持混凝土强度和坍落度不变的情况下，可以减少（用水量）及节约（水泥）；在保持流动性和水泥用量不变的情况下，可以降低（水灰比），提高（强度）。
二、单选题1、混凝土施工规范中规定了最大水灰比和最小水泥用量，是为了保证（ B ）。
A. 强度； B. 耐久性； C. 和易性； D. 混凝土与钢材的相近线膨胀系数2、用标准方法测得某混凝土抗压强度为 27Mpa ，该混凝土的强度等级为( D )。
A. C30 ；B. C 15；C. C20；D. C253、两种砂子，如果细度模数相同，则它们的级配( C )。
A. 必然相同；B. 必然不同；C. 不一定相同；D. 相同4、配制混凝土用砂的要求是尽量采用( D )的砂。
A. 空隙率小、总表面积大；B. 总表面积小、空隙率大；C. 总表面积大； D . 空隙率和总表面积均较小5、配制水泥混凝土宜优先选用( B )。
A. Ⅰ区粗砂；B. Ⅱ区中砂；C. Ⅲ区细砂；D. 细砂6、冬期施工的混凝土应优选( D )水泥配制。
A. 矿渣；B. 火山灰；C. 粉煤灰；D. 硅酸盐7、抗冻标号F50，其中50 表示( C )。
A. 冻结温度-50 ℃；B. 融化温度50℃；C. 冻融循环次数50次；D . 在 -15℃冻结50h8、设计混凝土配合比时，选择水灰比的原则是( D ) 。
A. 混凝土强度的要求；B. 小于最大水灰比；C. 大于最大水灰比；D. 混凝土强度的要求与最大水灰比的规定9、混凝土拌合物的坍落度试验只适用于粗骨料最大粒经( C )mm 者。
A. ≤ 80 ；B. ≤ 60；C. ≤ 40；D. ≤ 2010、掺用引气剂后混凝土的( D )显著提高。
A. 强度；B. 抗冲击性；C. 弹性模量；D. 抗冻性11、对混凝土拌合物流动性起决定性作用的是( B )。
A. 水泥用量；B. 用水量；C. 水灰比；D. 水泥浆数量12、防止混凝土中钢筋锈蚀的主要措施是( C )。
A. 钢筋表面刷油漆 B. 钢筋表面用碱处理C. 提高混凝土的密实度D. 加人阻绣剂13、为配制高强混凝土，下列什么外加剂为宜？（ B ）A.早强剂；B.减水剂；C.缓凝剂；D.速凝剂14、在混凝土配合比设计中，选用合理砂率的主要目的是（ B ）A.提高混凝土的强度；B.改善混凝土的和易性；C.节约水泥；D.节省粗骨料15、在下列因素中，影响混凝土耐久性最主要的是（C ）A.单位加水量；B.骨料级配；C.混凝土密实度；D.空隙特征16、大体积混凝土施工时内外温差不宜超过（ B ）A.10C0；B.25 C0；C.35 C0；D.50 C017、高强混凝土、夏季大体积混凝土、负温施工混凝土、抗冻融混凝土的外加剂分别为（ C ）A.萘系减水剂、早强剂、木钙减水剂、引气剂；B.木钙减水剂、萘系减水剂、引气剂、早强剂；C.萘系减水剂、木钙减水剂、早强剂、引气剂D.萘系减水剂、木钙减水剂、引气剂、早强剂18、大体积混凝土常用外加剂是(B)。
A、早强剂；B、缓凝剂；C、引气剂19、混凝土冬季施工时，可加的外加剂是(B)。
A、速凝剂；B、早强剂；C、引气剂20、混凝土夏季施工时，可加的外加剂是(B)。
A、减水剂；B、缓凝剂C、早强剂21、刚浇捣完毕的混凝土的表观密度接近于一个恒值，即（ B ）kg/m2A、2600；B、2400;C、1900三、判断题(对的划√，不对的划×)1、两种砂子的细度模数相同，它们的级配也一定相同。
(× )2、在结构尺寸及施工条件允许下，尽可能选择较大粒径的粗骨料，这样可以节约水泥。
(√ )3、影响混凝土拌合物流动性的主要因素归根结底是总用水量的多少，主要采用多加水的办法。
(× )4、混凝土制品采用蒸汽养护的目的，在于使其早期和后期强度都得提高。
(× )5、混凝土拌合物中若掺入加气剂，则使混凝土密实度降低，使混凝土抗冻性变差。
(× )6、流动性大的混凝土比流动性小的混凝土强度低。
(× )7、在其它原材料相同的情况下，混凝土中的水泥用量越多混凝土密实度和强度越高。
×8、在常用水灰比范围内，水灰比越小，混凝土强度越高，质量越好。
(√ )9、在混凝土中掺入适量减水剂，不减少用水量，则可改善混凝土拌合物和易性，显著提高混凝土的强度，并可节约水泥的用量。
(× )10、普通混凝土的强度与水灰比成线性关系。
(× )11、级配良好的卵石骨料，其空隙率小，表面积大。
(× )12、混凝土的强度平均值和标准差，都是说明混凝土质量的离散程度的。
(× )13、减水剂只能提高混凝土的强度。
(× )14、新拌混凝土的流动性太低，可以通过增加用水量来调节。
(× )15、混凝土立方体抗压强度的标准试件尺寸为100mm 。
(× )16、木钙是一种混凝土早强剂。
(× )17、新拌混凝土的流动性太高，可以通过增加砂的量来调节。
(× )18、混凝土强度等级用立方体抗压强度来划分。
(× )19、P8表示在一定试验条件下混凝土能抵抗的最大水压力为0.8MPa 。
(√ )20、水灰比对混凝土的和易性、强度和耐久性均有影响。
(√ )21、在混凝土拌合物中，保持W/C不变增加水泥浆量，可增大拌合物的流动性。
(√)22、混凝土的实验室配合比和施工配合比二者的W/C是不相同。
(×)四、计算题1、混凝土初步计算配合比为1:2.35:4.32，W/C=0.5，在试拌调整时，增加了10% 的水泥浆。
试求 (1) 该混凝土的基准配合比； (2) 若已知以基准配制的混凝土，每m3水泥用量为330Kg，求1m3混凝土其它材料的用量。
2、欲配制强度等级为 C25 的混凝土，已知试验室配合比为 C∶S∶G ＝ 1 ∶ 1.85 ∶ 3.1 ， W/C ＝ 0.53, 配制1m3混凝土水泥用量为 320Kg 。
求配制 1m3混凝土其它材料用量。
测得该混凝土的 28 天抗压强度为 34.6MPa ，试问该混凝土是否满足强度要求。
（已知概率度 t ＝ 1.645 ，强度标准差σ取 5.0 ）解：C0=320Kg； W0＝053×320＝170KgS0=320×1.85=592Kg； G0=320×3.1=992Kg配制强度：满足强度要求；3、已知某混凝土的试验室配合比为 C∶S∶G ＝ 1 ∶ 1.92 ∶ 3.97 ， W/C ＝ 0.56, 配制1m3混凝土水泥用量为300Kg 。
施工现场砂、石的含水率分别为5% 和1% ，求施工配合比。
解：C/=C=300Kg；S/=S(1+5%)=300×1.92×(1+5%)=605KgG/=G(1+1%)=300×3.97×(1+1%)=12029KgW/=W-S×5%-G×1%=300×0.56-×300×1.92×5%-300×3.97×1%=127Kg4、已知某混凝土的试验室配合比为 C∶S∶G ＝ 1∶2.05∶4.1 ， W/C ＝ 0.58, 混凝土湿表观密度为2510Kg/m3。
施工现场砂、石的含水率分别为3% 和1% ，求施工配合比（配制1m3混凝土各种材料用量）。
五、简述题1.混凝土的特点如何？答：(1)优点1) 砼的抗压强度高，耐久性好，耐火，维修费用低；2）原材料丰富，成本低，砼中砂石等地方材料占整个砼的70%以上，而砂石在自然界中非常丰富；3）易于加工成型；新拌制的砼具有良好的塑性，可根据需要浇注成任意形状和尺寸；4）具有良好的粘结性；砼与钢筋粘结牢固（因此得到普遍使用），砼不锈蚀钢筋，对钢筋有保护作用。
(2)缺点1）砼的抗拉强度低（是抗压强度的1/20～1/10），硬化后变形性差，易开裂，是一种脆性材料；2）导热系数大（λ=1.3～1.5），保温隔热性能差；3）自重大（ρ=2400㎏/m3左右），影响建筑物的承载能力；4）生产周期长，要28d才能达到设计要求的强度。
