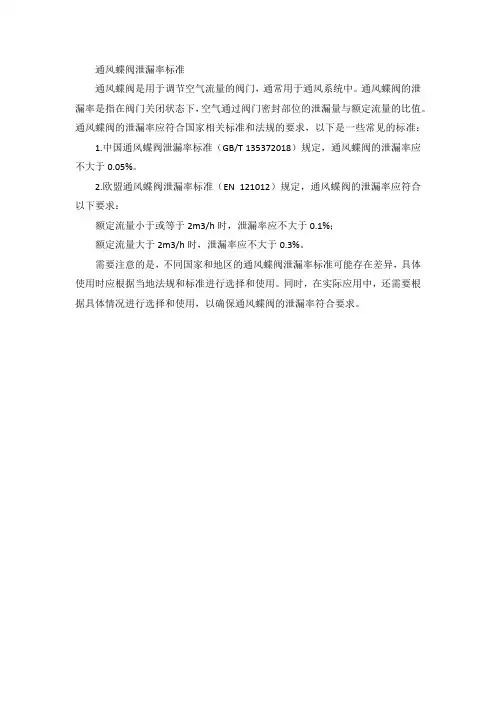

通风蝶阀泄漏率标准
通风蝶阀是用于调节空气流量的阀门，通常用于通风系统中。
通风蝶阀的泄漏率是指在阀门关闭状态下，空气通过阀门密封部位的泄漏量与额定流量的比值。
通风蝶阀的泄漏率应符合国家相关标准和法规的要求，以下是一些常见的标准：
1.中国通风蝶阀泄漏率标准（GB/T 135372018）规定，通风蝶阀的泄漏率应不大于0.05%。
2.欧盟通风蝶阀泄漏率标准（EN 121012）规定，通风蝶阀的泄漏率应符合以下要求：
额定流量小于或等于2m3/h时，泄漏率应不大于0.1%；
额定流量大于2m3/h时，泄漏率应不大于0.3%。
需要注意的是，不同国家和地区的通风蝶阀泄漏率标准可能存在差异，具体使用时应根据当地法规和标准进行选择和使用。
同时，在实际应用中，还需要根据具体情况进行选择和使用，以确保通风蝶阀的泄漏率符合要求。
阀门泄漏等级标准阀门泄漏等级标准是指针对阀门泄漏情况所做出的评定标准，它对于阀门的密封性能和安全性具有重要意义。
阀门泄漏等级标准通常由国家标准或行业标准来规定，其目的是为了确保阀门在使用过程中能够保持良好的密封性能，避免泄漏给生产和生活带来不利影响。
首先，阀门泄漏等级标准通常包括了几个重要的方面，包括泄漏量、泄漏形式、泄漏测试方法等。
其中，泄漏量是指在一定时间内通过阀门密封面积的泄漏流量，通常以单位时间内泄漏的气体或液体体积来表示。
泄漏形式则是指泄漏的方式，可以是气体泄漏、液体泄漏或是气体与液体的复合泄漏。
而泄漏测试方法则是用来检测阀门泄漏情况的方法，包括压力测试、真空测试、气密性测试等。
其次，阀门泄漏等级标准的制定对于不同类型的阀门有着不同的要求。
例如，对于高压阀门来说，其泄漏等级标准通常要求更加严格，因为高压环境下泄漏可能会导致严重的安全事故。
而对于低压阀门来说，其泄漏等级标准相对要宽松一些，但也需要符合相应的国家标准和行业标准。
另外，阀门泄漏等级标准的制定也需要考虑到阀门的使用环境和介质特性。
不同的介质对阀门的密封性能有着不同的要求，有些介质对泄漏非常敏感，因此需要更加严格的泄漏等级标准来保证阀门的安全性能。
同时，阀门在不同的使用环境下也会受到温度、压力、腐蚀等因素的影响，这些因素也需要考虑进去。
最后，阀门泄漏等级标准的制定和执行需要相关部门和企业严格遵守，以确保阀门的使用安全性。
对于生产企业来说，他们需要严格按照标准要求来生产阀门，并进行相应的泄漏测试和检测。
而对于使用单位来说，他们需要在使用阀门时定期进行检测和维护，确保阀门的密封性能符合标准要求。
综上所述，阀门泄漏等级标准对于保障阀门的密封性能和安全性具有重要意义。
通过严格的标准要求和测试方法，可以有效地减少阀门泄漏给生产和生活带来的不利影响，保障设备和人员的安全。
因此，相关部门和企业应该高度重视阀门泄漏等级标准的制定和执行，确保阀门的使用安全性和可靠性。
阀门的密封性及泄漏标准阀门的密封性能是考核阀门质量优劣的主要指标之一。
阀门的密封性能主要包括两个方面，即内漏和外漏。
内漏是指阀座与关闭件之间对介质达到的密封程度，考核内漏的标准我国有两个。
一个是国家技术监督局于1992年12月发布的，1993年6月1日开始实施的国家标准GB／T 13927-1992《通用阀门压力试验》。
这个标准是参照采用国际标准IS05208-1 982《工业阀门的压力试验》制订的；另一个是原机械工业部发布的JB／T9092-1999《阀门的试验与检验》，这个标准是参照APl598—1986《阀门的检查和试验》制订的。
GB／T13927-1992适用于一般工业用阀门的检验；JB／T9092—1999适用于石油工业用阀门的检验。
外漏是指阀杆填料部位的泄漏、中法垫片部位的泄漏及阀体因铸造缺陷造成的渗漏，外漏是根本不允许的。
如果介质不允许排人大气，则外漏的密封比内漏的密封更为重要。
因此，阀门的密封结构对阀门的选用影响很大。
如果没有发现阀门泄漏，或者发现阀门的泄漏量是在允许值范围内，则该阀门被认为对介质是达到密封。
对于某一用途的阀门的最大允许泄漏量即作为阀门的泄漏标准。
1．GB／T l3927--1992的密封试验要求密封试验的最大允许泄漏量见表2-1的规定。
表2-1中的泄漏量只适用于向大气排放的情况。
A级适用于非金属弹性密封阀门，8、C、D级适用于金属密封阀门。
其中，8级适用于比较关键的阀门，D级适用于一般的阀门。
各类阀门的最大允许泄漏量(等级)应按有关产品标准的规定。
如果有关标准未作具体规定，则非金属弹性密封阀门按A级要求，金属密封阀门按D级要求。
2．JB／T9092--1999的密封试验要求对于壳体试验和上密封试验，不允许有可见的渗漏。
如果试验介质为液体，则不允许有明显可见的液滴或表面潮湿。
如果试验介质是空气或其他气体，则按所制订的试验检漏，应无气泡漏出。
试验时应无结构损伤。
对于低压密封试验和高压密封试验，不允许明显可见的泄漏通过阀瓣、阀座与阀体接触面等处，并无结构上的损坏。
阀门六级泄露标准阀门六级泄露标准第一章：引言1.1 研究背景阀门是控制流体流动的重要设备，广泛应用于石油化工、水处理、能源等领域。
在阀门使用过程中，泄露问题一直是引起关注的焦点。
阀门泄露不仅会造成能源的浪费，还有可能对环境和人员安全造成威胁。
因此，对阀门泄露的控制十分重要。
1.2 目的和意义本标准的目的是为了制定阀门泄露的评估与控制准则，帮助企业提高阀门的性能和安全性，减少泄露对环境和人员的影响。
第二章：术语和定义2.1 泄露指阀门密封不完全，导致流体通过阀门的漏点泄露到外界的现象。
2.2 泄露量指在单位时间内泄露到外界的流体量，常用单位是标准立方米/小时（Nm³/h）。
2.3 泄露级别根据泄露量的大小，将阀门泄露划分为不同的级别。
第三章：阀门泄露评估方法3.1 泄露量测定方法常用的泄露量测定方法包括泄露检测仪、红外线泄露检测仪、发声法等。
3.2 泄露级别划分方法根据泄露量的大小，将阀门泄露划分为一级、二级、三级三个级别。
第四章：阀门泄露风险评估4.1 风险评估指标根据出现泄露的概率和泄露对环境和人员的危害程度，评估阀门泄露的风险。
4.2 风险评估方法根据经验和实测数据，使用风险评估模型对阀门泄露的风险进行量化评估。
第五章：阀门泄露控制措施5.1 阀门设计与制造优化阀门的结构和密封材料，提高阀门的密封性能。
5.2 阀门安装与维护严格控制阀门安装质量，定期检查和维护阀门的密封性能。
5.3 泄露监测与报警安装泄露检测仪和报警系统，及时监测和报警阀门的泄露情况。
第六章：阀门泄露管理6.1 泄露管控流程制定阀门泄露管理的工作流程，包括泄露评估、风险评估、控制措施实施等。
6.2 泄露监测与分析定期进行阀门泄露的监测和分析，及时发现问题并采取相应的修复措施。
6.3 泄露报告与改进对阀门泄露的情况进行统计和分析，及时向相关人员汇报，并制定改进措施。
第七章：阀门泄露管理的实施7.1 培训与技术支持对相关人员进行培训，提高他们的泄露管理意识和技术水平。

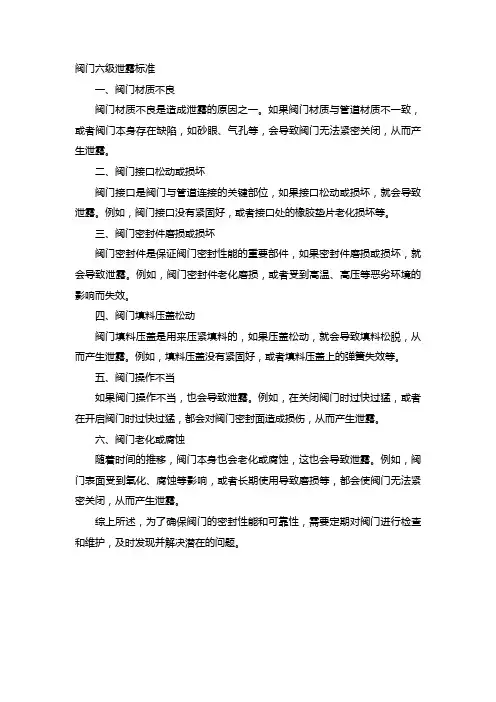

阀门六级泄露标准
一、阀门材质不良
阀门材质不良是造成泄露的原因之一。
如果阀门材质与管道材质不一致，或者阀门本身存在缺陷，如砂眼、气孔等，会导致阀门无法紧密关闭，从而产生泄露。
二、阀门接口松动或损坏
阀门接口是阀门与管道连接的关键部位，如果接口松动或损坏，就会导致泄露。
例如，阀门接口没有紧固好，或者接口处的橡胶垫片老化损坏等。
三、阀门密封件磨损或损坏
阀门密封件是保证阀门密封性能的重要部件，如果密封件磨损或损坏，就会导致泄露。
例如，阀门密封件老化磨损，或者受到高温、高压等恶劣环境的影响而失效。
四、阀门填料压盖松动
阀门填料压盖是用来压紧填料的，如果压盖松动，就会导致填料松脱，从而产生泄露。
例如，填料压盖没有紧固好，或者填料压盖上的弹簧失效等。
五、阀门操作不当
如果阀门操作不当，也会导致泄露。
例如，在关闭阀门时过快过猛，或者在开启阀门时过快过猛，都会对阀门密封面造成损伤，从而产生泄露。
六、阀门老化或腐蚀
随着时间的推移，阀门本身也会老化或腐蚀，这也会导致泄露。
例如，阀门表面受到氧化、腐蚀等影响，或者长期使用导致磨损等，都会使阀门无法紧密关闭，从而产生泄露。
综上所述，为了确保阀门的密封性能和可靠性，需要定期对阀门进行检查和维护，及时发现并解决潜在的问题。
阀门泄漏标准一、API Std 598 -996第7版阀门的检查和试验1.1.1本标准适用于对闸阀、截止阀、旋塞阀、球阀、止回阀、碟阀的检查、检验，补充检验和压力试验的要求，上述各类阀门为弹性密封，非金属（如陶瓷）密封和金属-金属密封, 弹性密封是指：a. 软密封、固体和半固体润滑脂类（如油封旋塞阀）；b. 软密封与金属密封的组合；c. 设计的满足表5规定的弹性密封泄漏率的任何其它阀门。
表5密封试验最大允许泄漏率注:a. 对于液体试验，1毫升相当于16滴。
b. 在规定的最短试验持续时间内（表4略）无泄漏，对于液体试验，“ 0”滴表示在每个规定的最短试验时间内无可见泄漏，对于气体试验“0”气泡表示在每个规定的最短试验持续时间内泄漏量小于1个气泡。
c. 最大允许泄漏率应是公称通经，每英寸每分钟0.18i n3（3cm3）.d. 最大允许泄漏率应是公称通经，每英寸每小时 1.5标准in3（0.042m3）.e. 对于规格大于NPS24的止回阀，允许的泄漏率应由采购方与制造厂商定。
软座阀门和润滑型旋止阀的泄漏不得超过ISO5208A率（不得有可见泄漏），金属座阀门的泄漏率不得超过ISO5208D 率。
二、API Std 600-2001 第11 版ISO10434: 1998ANSI/API Std 600-2001石油和天然气工业用阀盖螺栓连接的钢制闸阀1 适用范围本标准包括的公称直径DN为：25、32、40、50、65、80、100、150、250、300、350、400、450、500、600适用的压力等级PN为：20、50、110、150、260、420 适用的压力磅级为：150、300、600、900、1500、25007.1.2密封面密封试验7.1.2.4超过密封试验持续时间后，通过阀座的最大允许泄漏率应符合相应的表17或表18,对于气体试验，零泄漏指超过规定的试验持续时间，泄漏小于3 mm3（1个泡），对于液体试验，零泄漏指超过规定的试验时间，无可见泄漏。

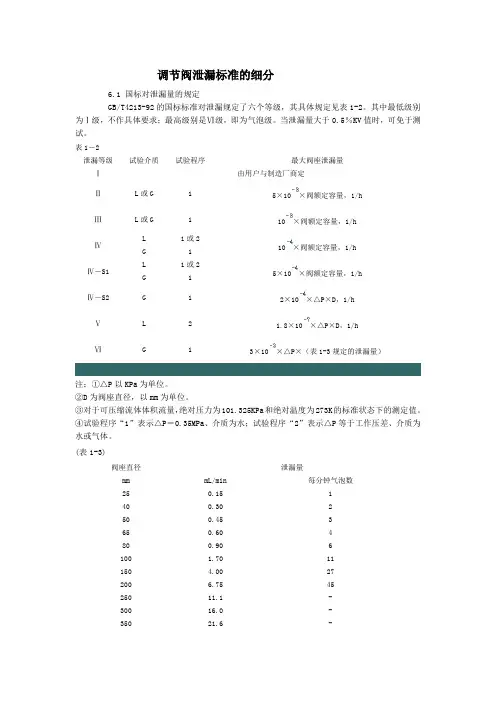

调节阀泄漏标准的细分6.1 国标对泄漏量的规定GB/T4213-92的国标标准对泄漏规定了六个等级，其具体规定见表1-2。
其中最低级别为Ⅰ级，不作具体要求；最高级别是Ⅵ级，即为气泡级。
当泄漏量大于0.5％KV值时，可免于测试。
表1－2泄漏等级试验介质试验程序最大阀座泄漏量Ⅰ由用户与制造厂商定ⅡL或G 1 5×10×阀额定容量，1/hⅢL或G 1 10×阀额定容量，1/hⅣL 1或210×阀额定容量，1/h G 1Ⅳ－S1 L 1或25×10×阀额定容量，1/h G 1Ⅳ－S2 G 1 2×10×△P×D，1/h ⅤL 2 1.8×10×△P×D，1/hⅥG 1 3×10×△P×（表1-3规定的泄漏量）注：①△P以KPa为单位。
②D为阀座直径，以mm为单位。
③对于可压缩流体体积流量，绝对压力为101.325KPa和绝对温度为273K的标准状态下的测定值。
④试验程序“1”表示△P＝0.35MPa、介质为水；试验程序“2”表示△P等于工作压差、介质为水或气体。
(表1-3)阀座直径mm泄漏量mL/min 每分钟气泡数25 0.15 1 40 0.30 2 50 0.45 3 65 0.60 4 80 0.90 6 100 1.70 11 150 4.00 27 200 6.75 45 250 11.1 - 300 16.0 - 350 21.6 -400 28.4 -注：①每分钟气泡数是用外径6mm、壁厚1mm的管子垂直浸入水下5～10mm深度的条件下测得的，管端表面应光滑，无倒角和毛刺。
②如果阀座直径与表列值之一相差2mm以上，则泄漏系数可假设泄漏量与阀座直径的平方成正比的情况下通过类推法取得。
表1－2中的额定容量按下面表1-4的公式计算：(表1-4)介质/条件液体气体表中： Q1———液体流量，m/h；Qg———标准状态下的气体流量，m/h；Kv———额定流量系数；Pm ＝(P1+P2)/2 ，KPa；P1———阀前绝对压力，KPa；P2———阀后绝对压力，KPa；△P———阀前后压差，KPa；t———试验介质温度，取20℃；G———气体比重，空气＝1；ρ/ρ0相对密度（规定温度范围内的水ρ/ρ0 ＝1）。

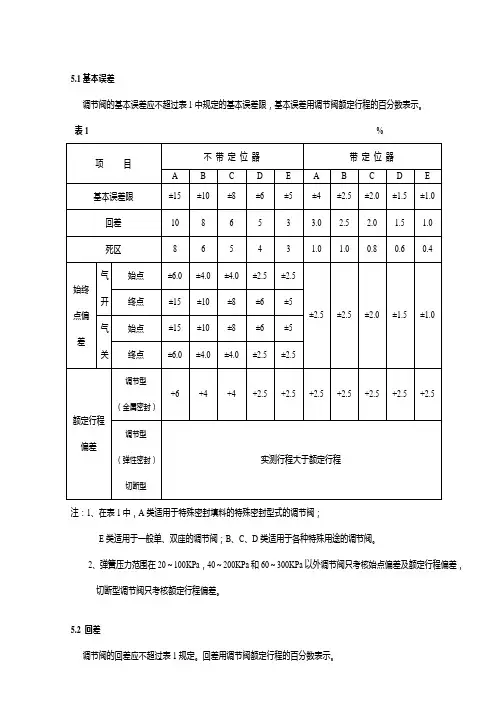

5.1基本误差调节阀的基本误差应不超过表1中规定的基本误差限，基本误差用调节阀额定行程的百分数表示。
E 类适用于一般单、双座的调节阀；B 、C 、D 类适用于各种特殊用途的调节阀。
2、弹簧压力范围在20～100KPa ，40～200KPa 和60～300KPa 以外调节阀只考核始点偏差及额定行程偏差，切断型调节阀只考核额定行程偏差。
5.2 回差调节阀的回差应不超过表1规定。
回差用调节阀额定行程的百分数表示。
5.3 死区调节阀的死区应不超过表1规定。
死区用调节阀输入信号量程的百分数表示。
5.4 始终点偏差当气动执行机构中的输入信号为上、下限值时，气开式调节阀始点偏差和气关式调节阀的终点偏差应不超过表1的规定。
始终点偏差用调节阀的额定行程的百分数表示。
5.5 额定行程偏差气关式调节阀的额定行程偏差应不超过表1规定。
调节阀的额定行程偏差用额定行程的百分数表示。
5.6 泄漏量5.6.1 调节阀在规定试验条件下的泄漏量应符合表2的规定。
5.6.2 调节阀的泄漏等级除I 级外，由制造厂自行选定。
但单座阀结构的调节阀的泄漏等级不得低于IV 级；双座阀结构的调节阀泄漏等级不得低于II 级。
5.6.3 泄漏量大于5×10-3阀额定容量时，应由结构设计保证，产品可免于测试。
5.6.4 泄漏应由下列代码加以规定：X1-泄漏等级如表2所示I ～VI ；X2-试验介质。
G ：空气或氮气，L ：水；X3-试验程序1或2（见6.10.2条）。
附录二：调节阀泄漏量标准表1：美国ANSI B16.104-1976调节阀的泄漏量标准表2：GB/T4213-92调节阀的泄漏量标准附录三：调节阀泄漏量计算方法附录四：控制阀公称压力对照表。
