常用存储芯片

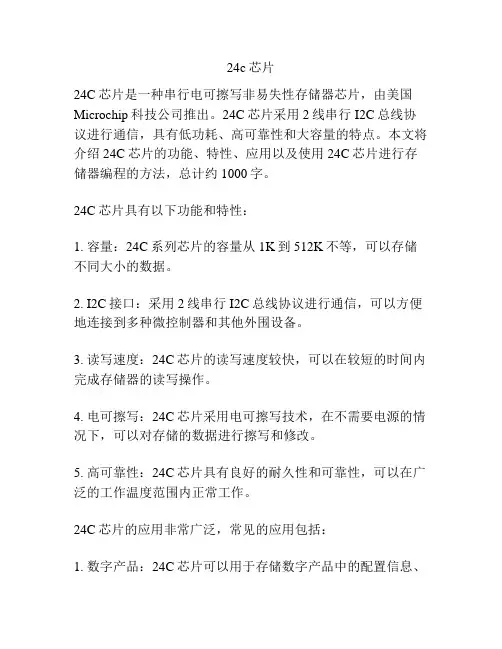

24c芯片24C芯片是一种串行电可擦写非易失性存储器芯片，由美国Microchip科技公司推出。

24C芯片采用2线串行I2C总线协议进行通信，具有低功耗、高可靠性和大容量的特点。

本文将介绍24C芯片的功能、特性、应用以及使用24C芯片进行存储器编程的方法，总计约1000字。

24C芯片具有以下功能和特性：1. 容量：24C系列芯片的容量从1K到512K不等，可以存储不同大小的数据。

2. I2C接口：采用2线串行I2C总线协议进行通信，可以方便地连接到多种微控制器和其他外围设备。

3. 读写速度：24C芯片的读写速度较快，可以在较短的时间内完成存储器的读写操作。

4. 电可擦写：24C芯片采用电可擦写技术，在不需要电源的情况下，可以对存储的数据进行擦写和修改。

5. 高可靠性：24C芯片具有良好的耐久性和可靠性，可以在广泛的工作温度范围内正常工作。

24C芯片的应用非常广泛，常见的应用包括：1. 数字产品：24C芯片可以用于存储数字产品中的配置信息、用户数据等。

2. 工业自动化：在工业自动化领域中，24C芯片可以用于存储设备的配置参数、运行数据等。

3. 汽车电子：汽车电子产品中常常需要存储一些重要的数据，比如行车记录、车辆配置信息等。

24C芯片可以满足这些需求。

4. 仪器仪表：24C芯片可以用于存储仪器仪表中的校准数据、测量结果等。

使用24C芯片进行存储器编程的方法如下：1. 硬件连接：将24C芯片与微控制器或其他主设备连接，连接时需要注意芯片的地址设置。

2. 初始化：通过I2C总线发送初始化命令，将24C芯片设置为写模式。

3. 写数据：发送写数据命令和数据地址，然后发送要写入的数据。

可以逐个字节写入，也可以连续写入多个字节。

4. 擦除数据：可以对整个芯片进行擦除，也可以对指定的数据进行擦除。

5. 读数据：发送读数据命令和数据地址，然后接收芯片返回的数据。

可以逐个字节读取，也可以连续读取多个字节。

需要注意的是，在进行24C芯片的读写操作时，需要注意处理超时、错误检测等异常情况，以保证数据的完整性和正确性。

芯片存储原理
芯片存储原理指的是在集成电路芯片中用于存储数据的机制，常见的芯片存储器包括随机存取存储器（RAM）和只读存储
器（ROM）。

RAM是一种易失性存储器，它可以随机访问任何位置的数据，并且能在较短时间内读取或写入数据。

RAM存储原理是利用
不同的电压信号来表示数据的1或0。

在RAM芯片中，每个
存储单元由一个电容和一个访问晶体管组成。

当电容带有电荷时，表示存储的是1，而电容无电荷时表示存储的是0。

为了
读取或写入数据，RAM芯片会通过控制电路向特定的存储单
元提供所需的电压。

ROM存储器用来存储固定的数据，如程序指令和系统设置等。

与RAM不同，ROM是一种非易失性存储器，它的数据在断
电时不会丢失。

ROM的存储原理是在芯片制造过程中使用特
殊的材料，如硅或磁性材料，来编程数据。

编程过程通过改变材料内部的电子状态来实现，这些状态可以长期保持，而不会受到电源的影响。

芯片存储原理的实质是利用了电子器件的特性来存储和读取数据。

这种存储方式具有容量大、读写速度快、耗能低等特点，因此成为了现代计算机和电子设备中必不可少的存储技术。

芯片分类芯片是一种关键的电子器件，广泛应用于计算机、通讯设备、消费电子产品等各个领域。

根据其用途和功能的不同，芯片可以分为多个分类。

下面将介绍几种常见的芯片分类。

1. 处理器芯片：处理器芯片是电子计算机中最重要的组成部分之一，也是最具代表性的芯片。

它被用于执行计算机程序中的指令，控制计算机的运算和逻辑操作。

根据细分市场的需求，处理器芯片又可分为中央处理器（CPU）、图形处理器（GPU）和网络处理器（NPU）等。

2. 存储芯片：存储芯片用于数据的存储和读取。

根据存储介质的不同，存储芯片可以分为随机访问存储器（RAM）和只读存储器（ROM）。

RAM芯片可以快速随机存取数据，一旦电源关闭，其中的数据就会丢失；而ROM芯片则是只读的，其中的数据在通电与断电状态下都能被读取。

3. 显示芯片：显示芯片主要用于图像和视频的处理和显示。

最常见的是显卡芯片，它为计算机提供图形处理和显示功能，能够实现高质量的图像显示和视频加速。

此外，还有用于液晶显示器的驱动芯片和用于手机和平板电脑的触摸芯片等。

4. 通信芯片：通信芯片是用于实现各种通信功能的重要设备，它能将电子设备与其他设备或网络连接起来，通过无线或有线方式进行数据传输。

例如，Wi-Fi 芯片用于无线通信，蓝牙芯片用于蓝牙设备之间的通信，以太网芯片用于有线数据传输等。

5. 传感器芯片：传感器芯片用于检测和测量物理量或环境信息，将其转化为电信号输出。

常见的传感器芯片包括加速度传感器、陀螺仪、光传感器、温度传感器等。

这些芯片广泛应用于智能手机、智能家居、汽车电子等领域。

6. 控制芯片：控制芯片用于电子设备的控制和管理，它包括微控制器（MCU）和逻辑控制器（PLC）等。

微控制器芯片是一种带有处理器、存储器、输入输出接口和时钟电路的单芯片计算机系统，常用于嵌入式系统和消费电子产品中。

逻辑控制器则用于工业自动化和控制领域。

除了以上几类常见的芯片，还有很多其他类型的芯片。

随着科技的不断发展，各种新型芯片也在不断涌现，为人们的生活提供了更多便利和可能性。

存储芯片分类存储芯片是计算机系统中常见的一种主要硬件设备，用于存储和读取数据。

根据不同的工作原理和使用场景，存储芯片可以分为多种不同的类型。

下面将介绍几种比较常见的存储芯片分类。

一、随机存取存储器（RAM）随机存取存储器，即RAM（Random Access Memory），是指可以按照任意顺序访问的存储器。

RAM芯片根据存储单元的基本结构和工作方式的不同，可以分为静态RAM（SRAM）和动态RAM（DRAM）两大类。

1. 静态RAM（SRAM）静态RAM（SRAM）在存储每一位数据时，使用一个触发器来存储，因此读写速度快，且不需要刷新操作。

但是，由于每个触发器需要多个晶体管，所以芯片密度较低，成本也较高。

静态RAM主要用于高速缓存存储器等需要快速读写的应用。

2. 动态RAM（DRAM）动态RAM（DRAM）使用电容来存储每一位数据。

虽然动态RAM的存储单元比静态RAM简单，因此可以实现更高的芯片密度，但是电容容易失去电荷，需要定期进行刷新操作，因此读写速度相对较慢。

动态RAM广泛应用于主存储器等大容量存储需求较高的环境。

二、只读存储器（ROM）只读存储器，即ROM（Read-Only Memory），是指在制造过程中被烧写或者写入之后就无法再次修改的存储器。

根据ROM芯片的工作原理和可修改性，可以将ROM分为多种不同类型。

1. 掩模式只读存储器（Mask ROM）掩模式只读存储器（Mask ROM）在制造过程中被烧写了数据，一旦烧写完成后就无法再次修改。

掩模式只读存储器的成本比较低，但是需要在设计阶段提前确定需要存储的内容。

2. 可编程只读存储器（Programmable ROM）可编程只读存储器（Programmable ROM）可以在生产过程中通过特定的设备进行一次性的编程。

可编程只读存储器的成本比较低，但是编程过程不可逆。

3. 电可擦除可编程只读存储器（Electrically Erasable Programmable ROM）电可擦除可编程只读存储器（Electrically Erasable Programmable ROM，EEPROM）可以通过电压调节擦除和编程操作，可以多次擦写和编程。

Flash存储芯片工作原理Flash存储芯片是一种非易失性存储器，常用于移动设备、计算机存储和嵌入式系统中。

它具有高速读写、低功耗和体积小等优势，因此在现代电子产品中得到广泛应用。

本文将详细介绍Flash存储芯片的工作原理。

一、Flash存储芯片的基本结构Flash存储芯片由多个存储单元组成，每个存储单元称为一个位元（bit）。

每个位元可以存储一个二进制数据，即0或1。

这些位元按照一定的规则组成存储单元，存储单元再组成存储块，存储块再组成芯片。

二、Flash存储芯片的工作原理1. 位元擦除Flash存储芯片的位元可以存储数据，但在写入新数据之前，需要将原有数据擦除。

擦除是通过施加高电压来改变存储单元的电荷状态实现的。

在擦除之前，存储单元的电荷状态表示为1，擦除之后变为0。

擦除操作是以块为单位进行的，即一次性擦除一个存储块。

2. 位元编程Flash存储芯片的位元编程是将数据写入存储单元的过程。

在编程之前，存储单元的电荷状态为0，编程之后变为1。

编程操作是以字节为单位进行的，即一次性编程一个字节。

3. 页读取Flash存储芯片的读取操作是以页为单位进行的。

每个存储页包含多个存储块，每个存储块包含多个位元。

在读取时，芯片会将整个存储页的数据读取到内部缓冲区，然后通过总线传输给外部设备。

4. 块擦除Flash存储芯片的块擦除是将整个存储块的数据全部擦除的操作。

块擦除是一个相对耗时的操作，因此在实际应用中需要合理规划块的使用，避免频繁擦除操作。

5. 坏块管理由于Flash存储芯片的使用寿命有限，随着使用时间的增加，可能会出现存储块损坏的情况。

为了保证数据的可靠性，需要进行坏块管理。

坏块管理是通过记录坏块的位置信息，然后在读取和写入时跳过这些坏块，以保证数据的完整性。

三、Flash存储芯片的优缺点1. 优点：- 高速读写：Flash存储芯片的读写速度较快，适合于对数据访问速度要求较高的应用场景。

- 高可靠性：Flash存储芯片采用非易失性存储技术，数据在断电或掉电情况下不会丢失。

有哪些芯片芯片是现代电子设备中的重要组成部分，它被用于控制和处理电子信号。

下面是一些常见的芯片种类，以及它们在不同领域中的应用。

1. 中央处理器（CPU）芯片：CPU芯片是计算机的核心部件，负责执行指令并控制其他硬件设备。

它是计算机内部的“大脑”，用于处理数据和运行程序。

2. 图形处理器（GPU）芯片： GPU芯片是专门用于处理图形和图像计算的芯片。

它广泛用于游戏、图形设计、视频编辑和虚拟现实等领域，可以提供高性能的图形处理能力。

3. 嵌入式处理器芯片：嵌入式处理器芯片是嵌入式系统中常用的芯片，通常集成了处理器、内存和各种外设接口。

它们被广泛应用于智能手机、家电、汽车电子等领域。

4. 无线通信芯片：无线通信芯片是用于无线通信设备的核心芯片，如手机、无线路由器、蓝牙设备等。

它们能够实现数据传输、网络连接和通信功能。

5. 存储器芯片：存储器芯片用于存储数据和程序代码，包括随机存取存储器（RAM）和只读存储器（ROM）。

存储器芯片广泛应用于计算机、智能手机、摄像机等设备。

6. 传感器芯片：传感器芯片用于检测和测量环境中的物理量，如温度、湿度、光线等。

它们被用于无线传感网络、智能家居、自动驾驶汽车等领域。

7. 音频芯片：音频芯片是用于处理音频信号的芯片，如音频编解码器、音频放大器等。

它们被广泛应用于音乐播放器、音频设备和通信设备等。

8. 触摸屏控制芯片：触摸屏控制芯片是用于控制触摸屏的芯片，它能够识别和解释用户的触摸输入。

触摸屏控制芯片广泛应用于智能手机、平板电脑和导航设备等。

9. 显示驱动芯片：显示驱动芯片用于控制显示屏的图像和颜色显示。

它们被用于计算机显示器、电视、电子书阅读器等设备中。

10. 传输接口芯片：传输接口芯片用于实现不同设备之间的数据传输和通信接口，如USB芯片、HDMI芯片、以太网芯片等。

这些芯片只是众多芯片中的一小部分，随着科技的不断发展，新的芯片将不断涌现，为各种应用场景提供更高效、更高性能的解决方案。

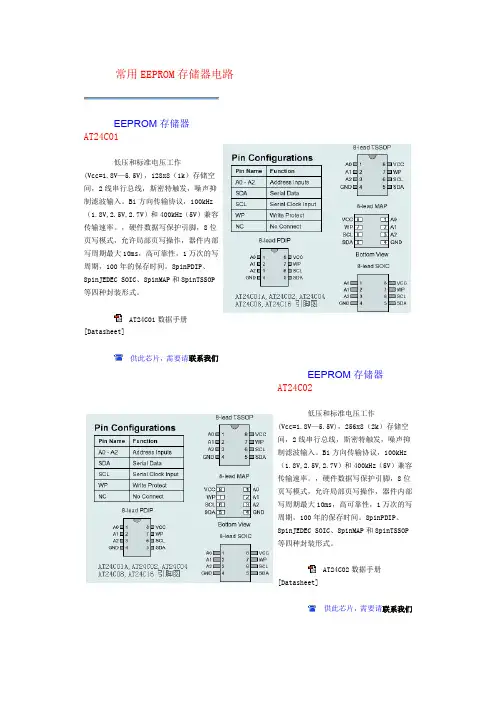

常用EEPROM存储器电路EEPROM存储器AT24C01低压和标准电压工作(Vcc=1.8V—5.5V)，128x8（1k）存储空间，2线串行总线，斯密特触发，噪声抑制滤波输入。

Bi方向传输协议，100kHz （1.8V,2.5V,2.7V）和400kHz（5V）兼容传输速率。

，硬件数据写保护引脚，8位页写模式，允许局部页写操作，器件内部写周期最大10ms，高可靠性，1万次的写周期，100年的保存时间。

8pinPDIP、8pinJEDEC SOIC、8pinMAP和8pinTSSOP等四种封装形式。

AT24C01数据手册[Datasheet]供此芯片，需要请联系我们EEPROM存储器AT24C02低压和标准电压工作(Vcc=1.8V—5.5V)，256x8（2k）存储空间，2线串行总线，斯密特触发，噪声抑制滤波输入。

Bi方向传输协议，100kHz （1.8V,2.5V,2.7V）和400kHz（5V）兼容传输速率。

，硬件数据写保护引脚，8位页写模式，允许局部页写操作，器件内部写周期最大10ms，高可靠性，1万次的写周期，100年的保存时间。

8pinPDIP、8pinJEDEC SOIC、8pinMAP和8pinTSSOP 等四种封装形式。

AT24C02数据手册[Datasheet]供此芯片，需要请联系我们EEPROM存储器AT24C04低压和标准电压工作(Vcc=1.8V—5.5V)，512x8（4k）存储空间，2线串行总线，斯密特触发，噪声抑制滤波输入。

Bi方向传输协议，100kHz （1.8V,2.5V,2.7V）和400kHz（5V）兼容传输速率。

，硬件数据写保护引脚，8位页写模式，允许局部页写操作，器件内部写周期最大10ms，高可靠性，1万次的写周期，100年的保存时间。

8pinPDIP、8pinJEDEC SOIC、8pinMAP和8pinTSSOP 等四种封装形式。

AT24C04数据手册[Datasheet]供此芯片，需要请联系我们EEPROM存储器AT24C08低压和标准电压工作(Vcc=1.8V—5.5V)，1024x8（8k）存储空间，2线串行总线，斯密特触发，噪声抑制滤波输入。

存储芯片基础知识嘿，朋友们！今天咱来聊聊存储芯片这玩意儿。

你可别小瞧它，它就像是一个超级大仓库，专门用来存放各种信息呢！想象一下，我们的手机、电脑、相机等等这些电子设备，要是没有存储芯片，那不就跟个空壳子差不多嘛！存储芯片就好比是这些设备的“记忆宝库”呀。

它的作用可大了去了。

就像我们的大脑记事情一样，存储芯片能把我们拍的照片、录的视频、写的文档等等都好好地保存起来。

而且啊，它还特别能“装”！不管是一点点的数据，还是海量的信息，它都能轻松应对。

存储芯片也有不同的类型呢，这就好像不同的箱子有不同的用途一样。

比如说，有的存储芯片速度超快，就像是一辆跑车，能在瞬间把数据送出去；而有的呢，虽然速度没那么快，但是特别能“装”，就像一个巨大的仓库。

那怎么选择适合自己的存储芯片呢？这可得好好琢磨琢磨。

要是你喜欢玩大型游戏或者处理大文件，那肯定得找个速度快、容量大的呀。

要是你就平时拍拍照、听听歌，那一般的存储芯片可能就够你用啦。

你说这存储芯片是不是很神奇？它在我们的生活中无处不在，却又常常被我们忽略。

我们每天用手机刷视频、玩游戏，用电脑工作、学习，这背后可都有存储芯片在默默付出呢！它就像是一个低调的幕后英雄，不声不响地为我们服务着。

我们开心的时候拍照留念，存储芯片帮我们保存这份快乐；我们工作的时候写文档做表格，存储芯片帮我们记录这些成果。

哎呀，真的是很难想象没有存储芯片的日子呀！那我们的电子设备不就都成了没头苍蝇，啥也干不了啦？所以说呀，我们可得好好珍惜这个小小的芯片，它可是有着大大的能量呢！总之呢，存储芯片就是这么个神奇又重要的东西。

它让我们的生活变得更加丰富多彩，让我们能随时随地记录下美好的瞬间，能更高效地工作和学习。

下次你再拿起手机或者电脑的时候，可别忘了给存储芯片点个赞哦！。

Features•ARM® 32-bit Cortex®-M3 CPU Core –72 MHz maximum frequency,1.25 DMIPS/MHz (Dhrystone2.1)performance at 0 wait state memoryaccess–Single-cycle multiplication and hardware division•Memories–64 or 128 Kbytes of Flash memory–20 Kbytes of SRAM•Clock, reset and supply management – 2.0 to 3.6 V application supply and I/Os–POR, PDR, and programmable voltage detector (PVD)–4-to-16 MHz crystal oscillator–Internal 8 MHz factory-trimmed RC–Internal 40 kHz RC–PLL for CPU clock–32 kHz oscillator for RTC with calibration •Low-power–Sleep, Stop and Standby modes–V BAT supply for RTC and backup registers • 2 x 12-bit, 1 µs A/D converters (up to 16channels)–Conversion range: 0 to 3.6 V–Dual-sample and hold capability–Temperature sensor•DMA–7-channel DMA controller–Peripherals supported: timers, ADC, SPIs, I2Cs and USARTs•Up to 80 fast I/O ports–26/37/51/80 I/Os, all mappable on 16 external interrupt vectors and almost all5 V-tolerant •Debug mode–Serial wire debug (SWD) & JTAGinterfaces•7 timers–Three 16-bit timers, each with up to 4 IC/OC/PWM or pulse counter andquadrature (incremental) encoder input –16-bit, motor control PWM timer with dead-time generation and emergency stop – 2 watchdog timers (Independent andWindow)–SysTick timer 24-bit downcounter•Up to 9 communication interfaces–Up to 2 x I2C interfaces (SMBus/PMBus)–Up to 3 USARTs (ISO 7816 interface, LIN, IrDA capability, modem control)–Up to 2 SPIs (18 Mbit/s)–CAN interface (2.0B Active)–USB 2.0 full-speed interface•CRC calculation unit, 96-bit unique ID •Packages are ECOPACK®Table 1. Device summaryReference Part numberSTM32F103x8STM32F103C8, STM32F103R8STM32F103V8, STM32F103T8STM32F103xBSTM32F103RB STM32F103VB,STM32F103CB, STM32F103TB找Memory、FPGA、二三极管、连接器、模块、光耦、电容电阻、单片机、处理器、晶振、传感器、滤波器，上深圳市美光存储技术有限公司August 20152.2 Full compatibility throughout the familyThe STM32F103xx is a complete family whose members are fully pin-to-pin, software andfeature compatible. In the reference manual, the STM32F103x4 and STM32F103x6 areidentified as low-density devices, the STM32F103x8 and STM32F103xB are referred to asmedium-density devices, and the STM32F103xC, STM32F103xD and STM32F103xE arereferred to as high-density devices.Low- and high-density devices are an extension of the STM32F103x8/B devices, they arespecified in the STM32F103x4/6 and STM32F103xC/D/E datasheets, respectively. Low-density devices feature lower Flash memory and RAM capacities, less timers andperipherals. High-density devices have higher Flash memory and RAM capacities, andadditional peripherals like SDIO, FSMC, I2S and DAC, while remaining fully compatible withthe other members of the STM32F103xx family.The STM32F103x4, STM32F103x6, STM32F103xC, STM32F103xD and STM32F103xEare a drop-in replacement for STM32F103x8/B medium-density devices, allowing the userto try different memory densities and providing a greater degree of freedom during thedevelopment cycle.Moreover, the STM32F103xx performance line family is fully compatible with all existingSTM32F101xx access line and STM32F102xx USB access line devices.2.3.13 DMAThe flexible 7-channel general-purpose DMA is able to manage memory-to-memory,peripheral-to-memory and memory-to-peripheral transfers. The DMA controller supportscircular buffer management avoiding the generation of interrupts when the controllerreaches the end of the buffer.Each channel is connected to dedicated hardware DMA requests, with support for softwaretrigger on each channel. Configuration is made by software and transfer sizes betweensource and destination are independent.The DMA can be used with the main peripherals: SPI, I2C, USART, general-purpose andadvanced-control timers TIMx and ADC.Description STM32F103x8, STM32F103xBAdvanced-control timer (TIM1)The advanced-control timer (TIM1) can be seen as a three-phase PWM multiplexed on 6channels. It has complementary PWM outputs with programmable inserted dead-times. Itcan also be seen as a complete general-purpose timer. The 4 independent channels can beused for•Input capture•Output compare•PWM generation (edge- or center-aligned modes)•One-pulse mode outputIf configured as a general-purpose 16-bit timer, it has the same features as the TIMx timer. Ifconfigured as the 16-bit PWM generator, it has full modulation capability (0-100%).In debug mode, the advanced-control timer counter can be frozen and the PWM outputsdisabled to turn off any power switch driven by these outputs.Many features are shared with those of the general-purpose TIM timers which have thesame architecture. The advanced-control timer can therefore work together with the TIMtimers via the Timer Link feature for synchronization or event chaining.General-purpose timers (TIMx)There are up to three synchronizable general-purpose timers embedded in theSTM32F103xx performance line devices. These timers are based on a 16-bit auto-reloadup/down counter, a 16-bit prescaler and feature 4 independent channels each for inputcapture/output compare, PWM or one-pulse mode output. This gives up to 12 inputcaptures/output compares/PWMs on the largest packages.The general-purpose timers can work together with the advanced-control timer via the TimerLink feature for synchronization or event chaining. Their counter can be frozen in debugmode. Any of the general-purpose timers can be used to generate PWM outputs. They allhave independent DMA request generation.These timers are capable of handling quadrature (incremental) encoder signals and thedigital outputs from 1 to 3 hall-effect sensors.Independent watchdogThe independent watchdog is based on a 12-bit downcounter and 8-bit prescaler. It isclocked from an independent 40 kHz internal RC and as it operates independently of themain clock, it can operate in Stop and Standby modes. It can be used either as a watchdogto reset the device when a problem occurs, or as a free-running timer for application timeoutmanagement. It is hardware- or software-configurable through the option bytes. The countercan be frozen in debug mode.Window watchdogThe window watchdog is based on a 7-bit downcounter that can be set as free-running. Itcan be used as a watchdog to reset the device when a problem occurs. It is clocked fromthe main clock. It has an early warning interrupt capability and the counter can be frozen indebug mode.。
