存储卡输入输出数据

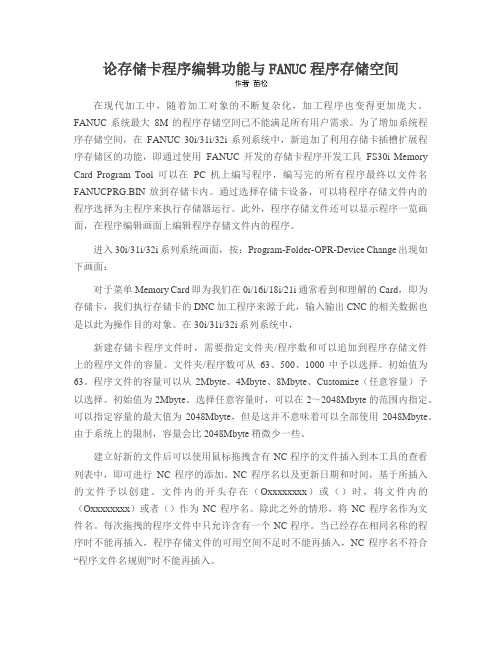

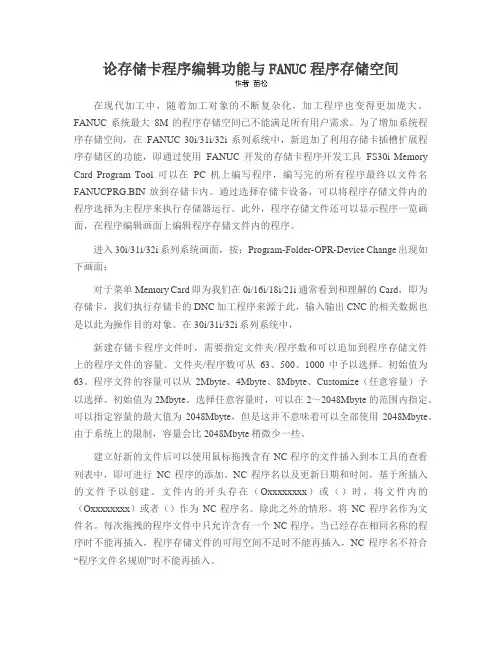

论存储卡程序编辑功能与FANUC程序存储空间在现代加工中，随着加工对象的不断复杂化，加工程序也变得更加庞大。

FANUC系统最大8M的程序存储空间已不能满足所有用户需求。

为了增加系统程序存储空间，在FANUC 30i/31i/32i系列系统中，新追加了利用存储卡插槽扩展程序存储区的功能，即通过使用FANUC开发的存储卡程序开发工具FS30i Memory Card Program Tool可以在PC机上编写程序，编写完的所有程序最终以文件名FANUCPRG.BIN放到存储卡内。

通过选择存储卡设备，可以将程序存储文件内的程序选择为主程序来执行存储器运行。

此外，程序存储文件还可以显示程序一览画面，在程序编辑画面上编辑程序存储文件内的程序。

进入30i/31i/32i系列系统画面，按：Program-Folder-OPR-Device Change出现如下画面：对于菜单Memory Card即为我们在0i/16i/18i/21i通常看到和理解的Card，即为存储卡，我们执行存储卡的DNC加工程序来源于此，输入输出CNC的相关数据也是以此为操作目的对象。

在30i/31i/32i系列系统中，新建存储卡程序文件时，需要指定文件夹/程序数和可以追加到程序存储文件上的程序文件的容量。

文件夹/程序数可从63、500、1000中予以选择。

初始值为63。

程序文件的容量可以从2Mbyte、4Mbyte、8Mbyte、Customize（任意容量）予以选择。

初始值为2Mbyte。

选择任意容量时，可以在2～2048Mbyte的范围内指定。

可以指定容量的最大值为2048Mbyte，但是这并不意味着可以全部使用2048Mbyte。

由于系统上的限制，容量会比2048Mbyte稍微少一些。

建立好新的文件后可以使用鼠标拖拽含有NC程序的文件插入到本工具的查看列表中，即可进行NC程序的添加。

NC程序名以及更新日期和时间，基于所插入的文件予以创建。

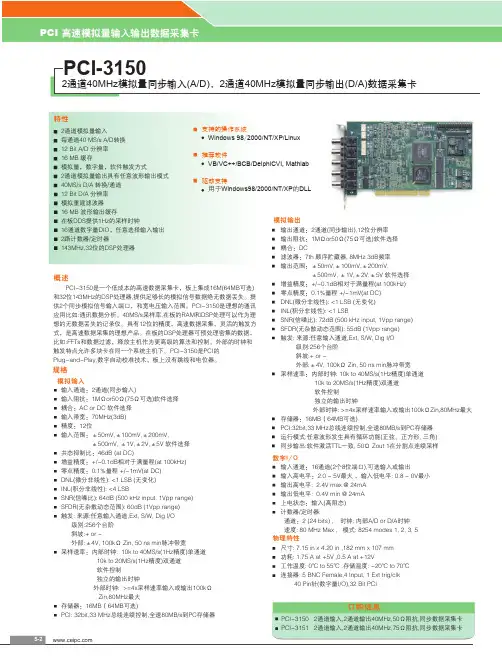

特性概述规格2通道模拟量输入每通道40 MS/s A/D转换12 Bit A/D 分辨率16 MB 缓存模拟量，数字量，软件触发方式2通道模拟量输出具有任意波形输出模式40MS/s D/A 转换/通道12 Bit D/A 分辨率模拟重建滤波器16 MB 波形输出缓存在板DDS提供1Hz的采样时钟16通道数字量DIO，任意选择输入输出2路计数器/定时器143MHz,32位的DSP处理器支持的操作系统Windows 98/2000/NT/XP/Linux推荐软件VB/VC++/BCB/DelphiCVI, Mathlab 驱动支持用于Windows98/2000/NT/XP 的DLLPCI-3150是一个低成本的高速数据采集卡，板上集成16M(64MB可选)和32位143MHz的DSP处理器,提供足够长的模拟信号数据绝无数据丢失。

提供2个同步模拟信号输入端口，和宽电压输入范围。

PCI-3150是理想的通讯应用比如:通讯数据分析。

40MS/s采样率,在板的RAM和DSP处理可以作为理想的无数据丢失的记录仪。

具有12位的精度，高速数据采集，灵活的触发方式，是高速数据采集的理想产品。

在板的DSP处理器可预处理密集的数据，比如:FFTs和数据过滤，释放主机作为更高级的算法和控制。

外部的时钟和触发特点允许多块卡在同一个系统主机下。

PCI-3150是PCI的Plug-and-Play,数字自动校准技术，板上没有跳线和电位器。

数字I/O模拟输入输入通道：2通道(同步输入)输入阻抗：1MΩor50Ω(75Ω可选)软件选择耦合：AC or DC 软件选择输入带宽：70MHz(3dB)精度：12位输入范围：±50mV,±100mV,±200mV,±500mV, ±1V,±2V,±5V 软件选择共态抑制比：46dB (at DC)增益精度：+/-0.1dB相对于满量程(at 100kHz)零点精度：0.1%量程 +/-1mV(at DC)DNL(微分非线性): <1 LSB (无变化) INL(积分非线性): <4 LSBSNR(信噪比): 64dB (500 kHz input, 1Vpp range) SFDR(无杂散动态范围): 60dB (1Vpp range) 触发: 来源:任意输入通道,Ext, S/W, Dig I/O 级别:256个台阶 斜坡:+ or - 外部:±4V, 100kΩ Zin, 50 ns min脉冲带宽采样速率：内部时钟: 10k to 40MS/s(1Hz精度)单通道 10k to 20MS/s(1Hz精度)双通道 软件控制独立的输出时钟外部时钟: >=4x采样速率输入或输出100kΩ输入通道：16通道(2个8位端口),可选输入或输出输入高电平：2.0 - 5V最大 ，输入低电平: 0.8 - 0V最小 输出高电平: 2.4V max @ 24mA 输出低电平: 0.4V min @ 24mA 上电状态：输入(高阻态) 计数器/定时器:通道：2 (24 bits) , 时钟: 内部A/D or D/A时钟 速度: 80 MHz Max , 模式: 8254 modes 1, 2, 3, 5物理特性尺寸: 7.15 in x 4.20 in ,182 mm x 107 mm 功耗: 1.75 A at +5V ,0.5 A at +12V工作温度: 0℃ to 55℃ ,存储温度: -20℃ to 70℃ 连接器: 5 BNC Female,4 Input, 1 Ext trig/clk 40 Pin针(数字量I/O),32 Bit PCI模拟输出输出通道：2通道(同步输出),12位分辨率输出阻抗：1MΩor50Ω(75Ω可选)软件选择耦合：DC滤波器：7th 顺序贮藏器, 8MHz 3dB频率输出范围：±50mV,±100mV,±200mV,±500mV, ±1V,±2V,±5V 软件选择增益精度：+/-0.1dB相对于满量程(at 100kHz)零点精度：0.1%量程 +/-1mV(at DC)DNL(微分非线性): <1 LSB (无变化) INL(积分非线性): <1 LSBSNR(信噪比): 72dB (500 kHz input, 1Vpp range) SFDR(无杂散动态范围): 55dB (1Vpp range) 触发: 来源:任意输入通道,Ext, S/W, Dig I/O 级别:256个台阶 斜坡:+ or - 外部:±4V, 100kΩ Zin, 50 ns min脉冲带宽采样速率：内部时钟: 10k to 40MS/s(1Hz精度)单通道 10k to 20MS/s(1Hz精度)双通道 软件控制独立的输出时钟外部时钟: >=4x采样速率输入或输出100kΩZin,80MHz最大存储器：16MB（64MB可选)PCI:32bit,33 MHz总线连续控制,全速80MB/s到PC存储器运行模式:任意波形发生具有循环功能(正弦、正方形, 三角) 同步输出:软件激活TTL一致, 50Ω Zout 1在分割点连续采样。

三菱M70常用传输方法1CF卡使用方法1.1CF卡传输方法（1）1.1.1数据输入输出（1）将CF卡插入卡槽。

（2）按下“MAINTE”，然后按下“I/O”，进入输入/输出画面。

1.1.2数据输入（1）在输入输出画面选择“装置选择”，按下“存储卡”。

（2）选择“目录”，在“接收一览表”里通过键盘上移动光标选择CF 卡内的程序，选择好后按下“INPUT”确定。

（3）在输入输出画面选择“区域切换”（从A装置切换到B装置）。

（4）按下“装置选择”，选择“存储器”（以将加工程序存入NC内存为例）。

（5）选择NC存放输入信息的特定位置，如输入加工程序，选择“程序”。

（6）选择“传送A B”，再按“Y”键，此时程序开始输入。

1.1.3数据输出（1）在输入输出画面选择“装置选择”，按下“存储器”。

（2）选择“目录”，在“接收一览表”里通过键盘上移动光标选择CF 卡内的程序，选择好后按下“INPUT”确定。

（3）在输入输出画面选择“区域切换”（从A装置切换到B装置）。

（4）按下“装置选择”，选择“存储卡”（以存储卡为例）。

（5）选择“传送A B”，再按“Y”键，此时程序开始输出。

1.2CF卡使用方法（2）1.2.1CF卡与系统存储器间程序的传输（1）进入EDIT主画面（2）按下“I/O”键进入程序传输画面，通过键盘光标键进行A、B装置切换，根据装置选择提示通过字母选择好A、B装置1.2.2程序由存储器传入CF卡（1）选择到A装置处，按下“文件设定”键，进入程序选择画面（2）找到要传输的程序，按下INPUT键选定该程序（3）按下显示器下面最左边带三角标识向左指示的返回键，返回到程序传输画面（4）选择到B装置处，按下“文件设定”键，此时可对要传出的程序重新命名，输入程序名，并按下INPUT键确认。

如不需重新命名，可跳过该步骤。

（5）按下显示器下面最左边带三角标识向左指示的返回键，返回到程序传输画面（8）按下“A B”按键，程序即可由存储器传入存储卡2.3将程序由CF卡传入存储器其操作步骤与程序由存储器传入存储卡类同。

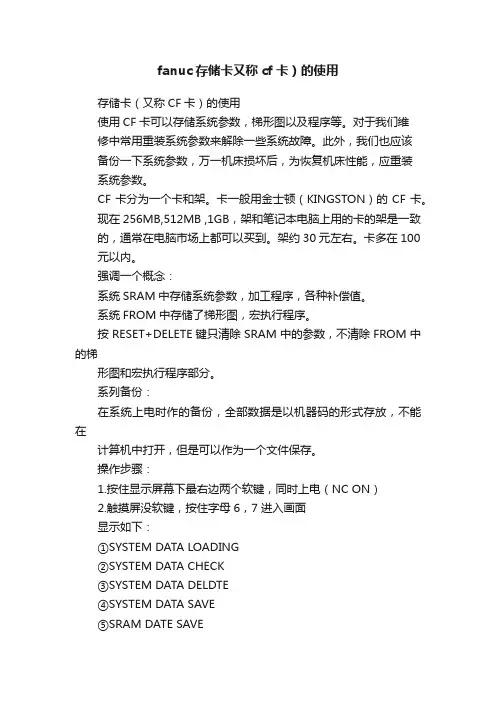

fanuc存储卡又称cf卡）的使用存储卡（又称CF卡）的使用使用CF卡可以存储系统参数，梯形图以及程序等。

对于我们维修中常用重装系统参数来解除一些系统故障。

此外，我们也应该备份一下系统参数，万一机床损坏后，为恢复机床性能，应重装系统参数。

CF卡分为一个卡和架。

卡一般用金士顿（KINGSTON）的CF卡。

现在256MB,512MB ,1GB，架和笔记本电脑上用的卡的架是一致的，通常在电脑市场上都可以买到。

架约30元左右。

卡多在100 元以内。

强调一个概念：系统SRAM中存储系统参数，加工程序，各种补偿值。

系统FROM中存储了梯形图，宏执行程序。

按RESET+DELETE键只清除SRAM中的参数，不清除FROM中的梯形图和宏执行程序部分。

系列备份：在系统上电时作的备份，全部数据是以机器码的形式存放，不能在计算机中打开，但是可以作为一个文件保存。

操作步骤：1.按住显示屏幕下最右边两个软键，同时上电（NC ON）2.触摸屏没软键，按住字母6，7 进入画面显示如下：①SYSTEM DATA LOADING②SYSTEM DATA CHECK③SYSTEM DATA DELDTE④SYSTEM DATA SAVE⑤SRAM DATE SAVE⑥MEMORY CARD FILE DELETE⑦MEMORY CARD FORMAT10 END解释：1.由存储卡将数据加载到FROM中2.检查系统FROM的文件3.删除系统FROM的文件4.系统中FROM文件保存到存储卡中5.SRAM中的数据备份和回装6.检查和删除存储卡的数据7.存储卡格式化我们常用1 4 5项SRAM 备份系统参数操作第五项按软键UP或DOWN软键选择第五项，按（SELECT）选择操作软键，显示如下画面SRAM DATA BACKUP[BOARD:MAIN]1.SRAM BACKUP (CNC→MEMORY CARD)2.RESTORE SRAM (MEMORY CARD→CNC)END[SELECT] [YES] [NO] [UP] [DOWN]用[UP][DOWN]键移光标到1，备份，将系统参数保存储到CF卡，按[SELECT]选择[YES]或[NO],[YES]为执行，[NO]为放弃。

CF卡在FANUC 0i中进行数据传输的方法摘要：论述了cf卡的使用。

cf卡可以进行程序的传输（将卡上的程序传输到cnc系统上和将cnc系统上的程序传输到卡上），可以备份和传输系统参数、刀补、梯形图等，还可实现数控机床系统参数的备份、恢复及dnc在线加工。

关键词：cf卡数据传输在线加工compact flash card （cf卡）可以当作fanuc制器的数据服务器储存空间。

而且，当插在fanuc控制器的pcmcia接口上可以当作备份数据用的记忆卡（ic卡）。

目前在fanuc数控系统中，均提供pcmcia插槽，通过pcmcia插槽可以很方便的对系统数据进行备份。

由于pcmcia插槽位于显示器的左侧，所以使用起来更加方便。

用存储卡进行数据的输入输出的方法可以分为三种，每种方法各有特点。

1 通过boot画面的备份这种方法备份数据，备份的是sram的整体，数据为二进制形式，在计算机上打不开。

但此方法的优点是恢复或调试其他相同机床时可以迅速完成。

第一步 boot画面的进入boot是系统在起动时执行cnc软件建立的引导系统，作用是从f-rom中调用软件到d-ram中。

boot画面的进入方法，首先插上存储卡，按住显示器下面最右边两个键，然后通电（注意这里的时序是先按住软键再通电。

此时，系统会进入boot画面）。

如图1：boot画面的各选项所对应的意义为：第二步 s-ram数据的备份在boot画面中，1～ 4项是针对存储卡和f-rom的数据交换，第5项是保存s-ram中的数据，因为s-ram中保存的系统参数、加工程序等都是我们系统出厂时没有的，所以我们要注意保存，做好备份。

①在boot画面中按软键[up]，[down]把光标移至 5.sram data backup。

②然后按软键[select]，显示s-ram备份画面，如图2：这时，注意message下的信息提示，按照提示进行操作。

进入s-ram备份画面后，我们可以看到有两个选项：①s-ram数据备份，作用是把s-ram中的内容保存到存储卡中。

SD卡按尺寸，分为SD卡、miniSD卡（比SD小）、microSD卡（比miniSD小，以前叫TF卡），小的两种可以通过转接卡当大的用。

SD卡还可以按容量大小分为SD卡（容量不超过2G）和SDHC卡（高容量SD卡，容量大于2G）。

还可以按读写速度分为高速卡和低速卡，不过都能在不同的设备上使用。

索尼有自己的MS卡，所以索尼生产的东西就不兼容别的卡了，肥水不流外人田嘛。

MS卡中文名叫记忆棒，所以一般就喊长棒短棒了，长棒是老型号的，现在都用尺寸更小的短棒，短棒也可以通过转接卡当长棒用。

RSMMC卡的形状正好是MMC卡的一半，体积为24mm x 18 mm x 1.4mm，长度比MMC 卡的一半长一点（MMC的长度为32mm，RS-MMC的长度为18mm），重量仅0.8克，是目前最小最轻的存储卡之一，它的特性也和MMC卡相同，也是7个针脚，通过在后面安装专用适配器可以当作MMC卡一样来用。

现在RSMMC就已经得到了手机厂商的广泛支持，必然也会是将来的主流产品，甚至有可能成为未来的第一大存储卡。

SD卡身材小巧，一般消费者在购买之前不会有太多了解，因此从外观上辨别有些困难，下面为大家介绍一下市场上常见的SanDisk牌SD卡真假的辨别方法：首先是看存储卡本身，sandisk正品储存卡都在正面贴有激光变彩标签，不同角度都会产生激光色彩变化。

其次是国内代理的行货正品卡，均采用了与上面相类似的塑料封装的包装形式，但是右下的“5年保证”的字样和日文均改为了图形表明的5年质保。

Secure Digital，缩写为SD，中文翻译为安全数码卡，是一种记忆卡的标准，它被广泛地於携带型装置上使用，例如数码相机、个人数码助理（PDA）和多媒体播放器等。

SD卡的技术建是基於MultiMedia卡（MMC）格式上，但SD卡比MMC卡略厚。

而SD卡也有较高的资料传送速度，而且不断地更新标准。

大部份SD卡的侧面设有写保护控制，以避免一些资料意外地写入，而少部分的SD卡甚至支援数位版权管理（DRM）的技术。

tf接口标准
TF接口标准是一种常用于数码相机和手机的存储卡接口标准。

它是一种小型的闪存储器接口，可以用于存储照片、音乐、视频和其他数据。

TF接口标准通常使用SPI（Serial Peripheral Interface）或SDIO（Secure Digital Input Output）协议进行通信。

SPI是一种同步串行通信协议，通过4个信号线实现数据传输和设备控制。

这四个信号线包括时钟线（CLK）、命令/地址线（CMD）、数据输入线（DAT0-DAT3）和数据输出线（DAT7-DAT4）。

TF卡接口通常包括以下几个引脚：
1．时钟线（CLK）：用于同步数据传输的时钟信号。

2．命令/地址线（CMD）：用于发送命令和地址信息。

3．数据输入线（DAT0-DAT3）：用于数据传输的输入线路。

4．数据输出线（DAT7-DAT4）：用于数据传输的输出线路。

TF接口标准支持高速数据传输，同时具有体积小、重量轻、容量大等优点。

它广泛应用于数码相机、手机、平板电脑和其他移动设备中，成为存储数据的主要方式之一。

此外，TF接口标准还具有一些特殊的功能。

例如，它可以通过SDIO协议进行扩展，支持更多的功能，如SD卡所支持的直接数据传输和读取功能。

此外，TF接口还可以通过适配器或其他转换器与计算机或其他设备连接，实现数据的传输和备份。

总之，TF接口标准是一种广泛应用于数码相机、手机和其他移动设备的存储卡接口标准。

它具有体积小、重量轻、容量大等优点，同时支持高速数据传输和更多的功能扩展。

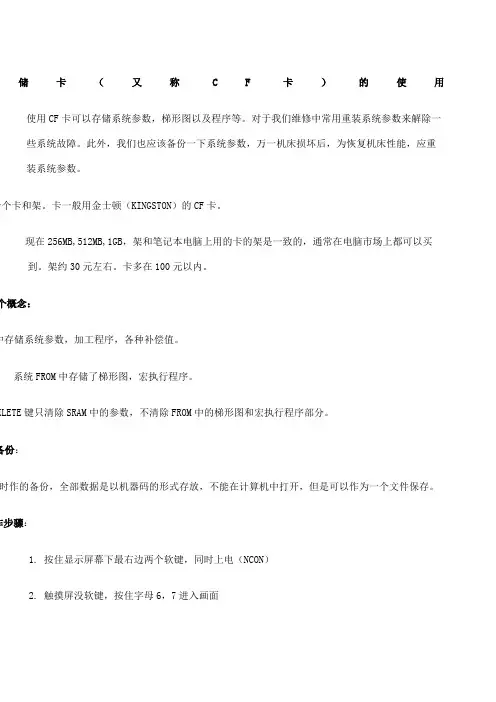

储卡（又称C F卡）的使用使用CF卡可以存储系统参数，梯形图以及程序等。

对于我们维修中常用重装系统参数来解除一些系统故障。

此外，我们也应该备份一下系统参数，万一机床损坏后，为恢复机床性能，应重装系统参数。

一个卡和架。

卡一般用金士顿（KINGSTON）的CF卡。

现在256MB,512MB,1GB，架和笔记本电脑上用的卡的架是一致的，通常在电脑市场上都可以买到。

架约30元左右。

卡多在100元以内。

个概念：中存储系统参数，加工程序，各种补偿值。

系统FROM中存储了梯形图，宏执行程序。

ELETE键只清除SRAM中的参数，不清除FROM中的梯形图和宏执行程序部分。

备份：时作的备份，全部数据是以机器码的形式存放，不能在计算机中打开，但是可以作为一个文件保存。

作步骤：1.按住显示屏幕下最右边两个软键，同时上电（NCON）2.触摸屏没软键，按住字母6，7进入画面TALOADINGTACHECKTADELDTETASAVESAVERDFILEDELETERDFORMAT解释：1.由存储卡将数据加载到FROM中FROM的文件FROM的文件ROM文件保存到存储卡中的数据备份和回装除存储卡的数据式化45项系统参数操作第五项或DOWN软键选择第五项，按（SELECT）选择操作软键，显示如下画面CKUPN]UP(CNC→MEMORYCARD)RAM(MEMORYCARD→CNC)ES][NO][UP][DOWN]N]键移光标到1，备份，将系统参数保存储到CF卡，按[SELECT]选择[YES]或[NO],[YES]为执行，[NO]为放弃。

，回装由CF卡→CNC,将参数回装系统再选择[YES]或[NO],进行执行回装或放弃。

想好了再按，以免出错！主画面END后，系统继续加载，正常开机。

名字的存储卡上的文件名是由装在CNC上的SRAM的容量大小来决定的，由系统自动定义，后缀为(flashdatabackup)FDB_0A.FDB表示文件容量为1M，A表示第1个文件，B,C,D,E分别表示第2，3，4，5个文件梯形图﹑宏执行程序UP/DOWN）到第四项4SYSTEMDATASAVE,按[SELECT]键出现18个项目：1.NCBASIC(10)2.OPRMINF(1)3.PSOB408A(8)4.PS1B408A(4)5.PS2B408A(4)6.GRAPH(10)7.EIH2EMB(8)8.PMM(1)9.DGB5SRVO(2)10.NC1OPTN(8)11.NC2OPTN(8)12.NC3OPTN(8)13.NC4OPTN(8)14.NC5OPTN(8)15.NC2BSIC(8)16.NC3BSIC(8)7.MINFO(1)8.PMC-SB(2)ND到第一项，按[SELECT]键之后，再按[YES],开始存取，这时存取项会闪烁，停止闪烁后，再按一次[SELECT]键，这才完成保存动作。
