第三章 直流电机习题解答3-1 直流电机铭牌上的额定功率是指输出功率还是输入功率？对发电机和电动机有什么不同？答：输出功率；对于电动机指轴上的输出机械功率，对于发电机指线段输出的电功率。

3-2. 一台p 对极的直流电机，采用单叠绕组，其电枢电阻为R ，若用同等数目的同样元件接成单波绕组时，电枢电阻应为多少？ 答：P 2R .解析：设单叠绕组时支路电阻为R 1 ，考虑到并联支路数2a =2p ，故有：12R R P=,则12R PR = ，单波绕组时，并联支路数2a=2,每条支路有p 个R 1 ,则每条支路电阻为22p R ，并联电阻为2p R 。

3-3.直流电机主磁路包括哪几部分？磁路未饱和时，励磁磁通势主要消耗在哪一部分？答：(N 极)，气隙，电枢齿，电枢磁轭，下一电枢齿，气隙，（S 极），定子磁轭，（N 极）；主要消耗在气隙。

3-4. 在直流发电机中，电刷顺电枢旋转方向移动一角度后，电枢反应的性质怎样？当电刷逆电枢旋转方向移动一角度，电枢反应的性质又是怎样？如果是电动机，在这两种情况下，电枢反应的性质怎样？答：当电刷偏离几何中性线时，除产生交轴电枢磁动势外，还会产生直轴磁动势。

对于发电机，当电刷顺电枢旋转方向移动一角度后，产生的交轴磁动势F aq 对主磁场的影响与电刷位于中性线时的电枢反应磁动势相同，产生的直轴电动势F ad 有去磁作用。

当电刷逆电枢旋转方向移动一角度后，产生的交轴磁动势F aq 对主磁场的影响与电刷位于中性线时的电枢反应磁动势相同，产生的直轴电动势F ad 有助磁作用。

如果是电动机，两种情况下的影响与发电机恰好相反。

3-5. 直流电机电枢绕组元件内的电动势和电流是交流还是直流？为什么在稳态电压方程中不考虑元件本身的电感电动势？答：交流；因为在元件短距时，元件的两个边的电动势在一段时间内方向相反，使得元件的平均电动势稍有降低。

但直流电机中不允许元件短距太大，所以这个影响极小，故一般不考虑。

第3章直流电机的工作原理及特性习题3.1 为什么直流电机的转子要用表面有绝缘层的硅钢片叠压而成？答案：直流电动机工作时，（1）电枢绕组中流过交变电流，它产生的磁通当然是交变的。

这个（2）变化的磁通在铁芯中产生感应电流。

铁芯中产生的感应电流，在（3）垂直于磁通方向的平面内环流，所以叫涡流。

涡流损耗会使铁芯发热。

为了减小这种涡流损耗，电枢铁芯采用彼此绝缘的硅钢片叠压而成，使涡流在狭长形的回路中，通过较小的截面，以（4）增大涡流通路上的电阻，从而起到（5）减小涡流的作用。

如果没有绝缘层，会使整个电枢铁芯成为一体，涡流将增大，使铁芯发热。

因此，如果没有绝缘，就起不到削减涡流的作用。

习题3.4 一台他励直流电动机在稳态下运行时，电枢反电势E ＝E1，如负载转矩TL ＝常数，外加电压和电枢电路中的电阻均不变，问减弱励磁使转速上升到新的稳定值后，电枢反电势将如何变化？是大于、小于还是等于E1？答案：∵当电动机再次达到稳定状态后，输出转矩仍等于负载转矩，即输出转矩T ＝T L ＝常200aae e ae m ae m e e R U n I K K R U n E K n T K I n n n K K K U T K =Φ=−ΦΦ=∴=Φ−Φ∴−∆=Φ=ΦQ Q 又当T=0a aU E I R =+数。

又根据公式（3.2）， T ＝K t ФI a 。

∵励磁磁通Ф减小，T 、K t 不变。

∴电枢电流I a 增大。

再根据公式（3.11），U ＝E ＋I a ·R a 。

∴E=U －I a ·R a 。

又∵U 、R a 不变，I a 增大。

∴E 减小即减弱励磁到达稳定后，电动机反电势将小于E 1。

习题3.8 一台他励直流电动机的铭牌数据为：P N ＝5.5KW ，U N ＝110V ，I N ＝62A ，n N ＝1000r/min ，试绘出它的固有机械特性曲线。

（1）第一步，求出n 0 （2）第二步，求出（T N ，n N ）答案：根据公式（3.15），（1-1）Ra ＝（0.50~0.75）(N N N I U P −1)NN I U我们取Ra ＝0.7(N N N I U P −1)NN I U， 计算可得，Ra ＝0.24 Ω 再根据公式（3.16）得，（1-2） Ke ФN ＝（U N －I N Ra ）/n N =0.095 又根据（1-3） n 0＝U N /（Ke ФN ），计算可得，n 0＝1158 r/min 根据公式（3.17），（2-1） T N ＝9.55NNn P ， 计算可得，T N ＝52.525 N ·M 根据上述参数，绘制电动机固有机械特性曲线如下：3.10一台他励直流电动机的技术数据如下：P N =6.5KW ，U N =220V ， IN=34.4A ， n N =1500r/min ， R a =0.242Ω，试计算出此电动机的如下特性：①固有机械特性；②电枢附加电阻分别为3Ω和5Ω时的人为机械特性；③电枢电压为U N /2时的人为机械特性； ④磁通φ=0.8φN 时的人为机械特性；并绘出上述特性的图形。

3-1.已知某直流电动机铭牌数据如下，额定功率，额定电压，额kw P N 30=)(220v U N =定转速，额定效率，试求该电机的额定电流和额定输出转矩。

)/(1500m r n N =%87=ηN 解：电动机输出额定转矩T 2N 等于其输出功率除以其机械角速度；P N N ΩT 2N =/=/(===191(Nm)P N N ΩP N )602(N n πN N n P π260150021030603⨯⨯⨯π=/=30/0.87=34.48(kW)P 1P N ηN I N =/=34480/220=156.7(A)P 1U N3-2已知一直流发电机数据为：元件数S 和换向片K 均等于22，极对数p=2，右行单叠绕组。

（1）计算绕组各节距y k ,y 1,y,y 2；（2）列出元件连接次序表；（3）画出绕组展开图，磁极与电刷位置，并标出电刷的极性；（4）画出并联支路图，求支路对数a 。

解：（1）y k =1,y=y k =1取y 1=5，则y 2=y 1-y=5-1=4（2）元件联结次序表为：1—2—3—4—5—6—7—8—9—10—11—12—13—14—15—16—17—18—19—20—21—22—1（3）略.(4)并联支路图略：a=P=2。

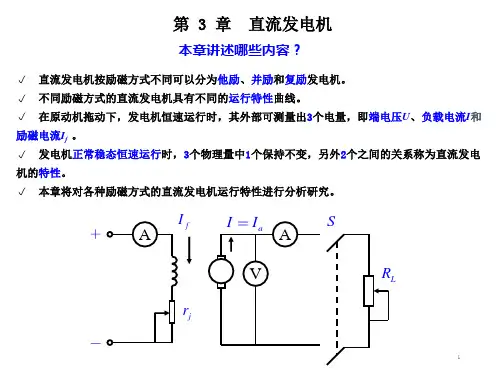

3-3已知一台并励直流发电机，额定功率，额定电压，额定转速kW P N10=V U N 230=，电枢回路总电阻，励磁绕组电阻，一对电min /1450r n N =Ω=486.0a R Ω=215f R 刷上压降为2V。

额定负载时的电枢铁损耗，机械损耗。

求：W p Fe 442=W p m104=（1）额定负载时的电磁功率和电磁转矩；（2）额定负载时的效率。

解：（1）额定负载时电磁功率aNaN M I E P =)(55.4421523023010103A R U U P I I I f N N N f N aN =+⨯=+=+=)(7.2532486.055.442302V R I U E a aN N aN =+⨯+=++=所以)(3.1155.447.253kW I E P aN aN M =⨯==电磁转矩为)(4.74145011300260260m N n P P T N M N M N ⋅===Ω=ππ（2）额定负载时的效率为1P P N N =η)(842.11104442113001kW p p P P m M Fe =++=++=所以%4.84846.11101===P P N N 3-4设有一台他励直流发电机，额定转速，额定电压伏，额定m r n N /1000=230=U N 电流，励磁电流I f =3A，电枢电阻为(包括电刷接触电阻)1欧，励磁绕组电阻R f =50A I aN 10=欧，750r/min 时空载特性如下：试求发电机在额定转速时：（1）空载端电压；（2）满载的感应电动势；（3）若将此电机改为发电机，则额定负载时励磁回路应串入多大的电阻？（4）若整个电机的励磁绕组共有850匝，则满载时电枢反映的去磁磁动势为多少？解：空载端电压U 0=E 0,从n=750r/min 时的空载特性时的空载电动势)/(1000m r n N =为=258.7(V)750/1941000'00⨯==E n n E N 所以U 0=E 0=258.7(V)(2)满载时的感应电动势为E aN =U N +I aN R a =230+10=240(V)(3)改为并励发电机，励磁回路应串入电阻R s ：R s +R f =U N /I f =230/3所以R s =230/3-R f =26.7（欧）（4）已知额定转速时满载感应电动势E aN =240V，换算成n=750r/min 时的电动势为E aN ’=E aN n/n N =180V,由E aN ’从空载特性上可查得所须励磁电流为I f0=2.6A.因此电枢反应的去磁电流为If-If0=3-2.6=0.4A,电枢反应的去磁磁动势为0.4850=340A.⨯3-5设有一台并励直流发电机，当转速为1450r/min 时，测得的空载特性如下：电枢回路总电阻（包括电刷接触电阻）Ra=0.568欧,额定电枢电流为40.5A，当额定负载是电枢反映的去磁效应相当于并励绕组励磁电流的0.05A ,求该电机在额定转速为1450r/min ，额定电压为230V 时，并励电路电阻是多少？解：额定运行的情况下的电枢感应电动势为；)(253568.05.40230V R I U E a e e aN =⨯+=+=有空载特性曲线表格中求出，当=253V 时，I f0=1.82A 。

机电传动控制第3章直流电机的工作原理及特性各种各样的电机常用的电机主要分为两大类：驱动电机：是设备的主要动力源，包括各类交流、直流电动机及步进电动机。

交流异步电动机较之其他类型的电动机结构简单，价格便宜，运行可靠，维护方便，应用广泛。

控制电机：常见的有步进电动机、交流伺服电动机、直流伺服电动机、测速发电机等，这类电机的主要任务时转换和传递控制信号，能量传递时次要的。

常用电机分类：第3章直流电机的工作原理及特性电机分为直流电机和交流电机。

直流电机——工作电压或输出电压为直流电压。

交流电机——工作电压为交流电压。

直流电机：直流电动机——将电能转换成机械能。

直流发电机——将机械能转换成电能。

直流电机与交流电机的比较交流电机较直流电机的结构简单，制造容易，维护方便，运行可靠；直流电机有交流电机不可比拟的启动和调速性能；直流电机更适合于调速要求高、正反转、启动和制动频繁的场合；直流电机即可做电动机用，又可作发电机用。

3.1 直流电机的基本结构和工作原理一、直流电机的基本结构包括定子、转子和换向器实际直流电机构造定子实际直流电机构造转子换向片剖视图3.1 直流电机的基本结构和工作原理一、直流电机的基本结构3.1 直流电机的基本结构和工作原理一、直流电机的基本结构3.1 直流电机的基本结构和工作原理一、直流电机的基本结构定子部分：主要由主磁极、换向极（铁芯）和绕在上面的励磁绕组等组成。

作用：产生主磁场和支撑电机转子部分：主要由电枢铁芯、电枢绕组、换向器等组成。

作用：产生感应电动势和机械转矩，实现能量转换。

主磁极：产生气隙磁场，以便电枢绕组在此磁场中转动而感应电势。

产生磁场有两种方法，一是采用永久磁铁作主磁极——永磁直流电机(绝大部分的微小型直流电机)；二是由励磁绕组通以直流电流来建立磁场(中大型直流电机) 。

电枢铁芯：主磁通磁路的一部分，嵌置电枢绕组。

一般用0.5或0.35毫米厚的涂有绝缘漆的硅钢片叠压而成，以防涡流。
