线管敷设技术交底参考资料

  • 格式：docx
  • 大小：10.71 KB
  • 文档页数：11

工程名称 顺义区木林中心幼儿园翻建工程 交底日期 2014 年 3 月 24

施工单位 北京市顺义区建筑工程公司 分项工程名称 电气

交底提要 柱、顶板、墙体管路敷设

交底内容：

一、 施工准备

1、 材料准备：JDG管、SC铁管等

2、 机具准备：煨弯器、电焊机、钢锯等。

3、 现场准备：现场配合土建施工，熟悉施工图纸。

二、 作业条件

配合土建进行线管敷设

三、 工艺流程

施工准备---弹线定位----箱盒稳固---线管敷设---管头封堵--调整验收

四、 施工工艺及质量要求

4.1、 线管敷设，敷设在混凝土内的管路弯曲半径要大于管外径的 10倍，

敷设在吊顶内的管路弯曲半径不小于管外径的 6倍。

4.2、 根据土建的进度，密切配合施工。在有吊顶的房间把线管甩进顶棚 内，在吊顶之前敷设线管和灯位盒，选择线管最佳路径；在砌筑墙体时进行 开关、插座线管、线盒，配电箱洞口的预留工作。墙体完成后检查线管、线 盒是否移位，如有错位现象，应及时调整。在墙体抹灰前稳筑箱盒。 技术负责人： 交底人： 接交人：

工程名称 顺义区木林中心幼儿园翻建工程 交底日期 2014 年 3 月 24

施工单位 北京市顺义区建筑工程公司 分项工程名称 电气

交底提要 柱、顶板、墙体管路敷设

交底内容：

4.3、 插座支路采用JDG线管，线管采用套管连接，套管接头处涂导电 膏，套管长度大于管径的2.2倍。JDG管的切断须采用无齿锯或钢锯切断， 要求线管管口平齐、光滑，接口在套管 1/ 2处。JDG管暗敷设时，其弯曲 半径不应小于管外径的6倍，在混凝土平面内，其弯曲半径不应小于管外径

的10倍。当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的4 倍。JDG管暗敷时，固定点间距不大于1000mm，固定点距弯头终点、接 线盒及终端间距应大于150mm,而小于300mm。JDG管埋入墙体或混凝土 内时管路与墙体或混凝土表面净距不应小于 15mm.。配管兀毕后，为防止异 物进入关内，在端头应做好封堵。在混凝土浇筑时，应留电工监控，以防将 管路，接线盒震开移位。待模板拆除兀毕后，应及时进行预扫管，扫管应将 布条固定在带线的一端，从管路的另一端拉出来，清除进入管内的杂物或积 水。扫管完毕，封闭盒子口。

4.4、 SC线管敷设，按照每层的框架柱、梁位置线，标高线，配合土建 施工。SC焊管敷设采用套管式连接。SC管弯曲采用冷煨法。现浇楼板内线 管敷设要在底层钢筋绑扎完毕，上层钢筋未绑扎前施工。框架柱内线管敷设 技术负责人： 交底人： 接交人：

工程名称 顺义区木林中心幼儿园翻建工程 交底日期 2014 年 3 月 24

施工单位 北京市顺义区建筑工程公司 分项工程名称 电气

交底提要 柱、顶板、墙体管路敷设

交底内容：

在框架柱钢筋绑扎完毕，模板安装之前施工。暗配管宜沿最近线路敷设，并 尽量减少弯曲，埋入框架柱及顶板内的钢管离表面的净距离不小于 15mm，

消防管路不小于30mm。敷设于潮湿的场所的管路管口处均做封闭处理。管 路的弯曲半径至少在6D以上。钢管的防腐要良好，埋入混凝土的钢管内壁 防腐处理，其它方式的钢管内外壁均做防腐处理，埋入素土中的钢管外壁还 要刷两道沥青油后缠两层玻璃丝布。

4.5绝缘钢性导管出地面容易受损一段宜采取保护措施，用钢筋焊成三

角架加以保护。

五、安全文明施工

作业人员必须是经过电、气焊专业培训和考试合格，取得特种作业 操作证的电气焊工，并持特种作业操作证上岗。 作业人员必须经过安

全教育考核合格后才能上岗作业。施工现场内禁止吸烟，严禁酒后作业， 现场电焊作业时必须要设专人看火，作业时配备灭火器材。电焊作业人 员作业时必须使用头罩或手持面罩，穿干燥工作服，绝缘鞋，用耐火防 护手套及其他劳动防护用品。焊工手套套在袖口外。高处作业时必须搭 技术负责人： 交底人： 接交人：

工程名称 顺义区木林中心幼儿园翻建工程 交底日期 2014 年 3 月 24

施工单位 北京市顺义区建筑工程公司 分项工程名称 电气

交底提要 柱、顶板、墙体管路敷设

交底内容：

设合格的架子并且铺设双挑板，将挑板绑扎到钢管上。进入施工现场必

须佩带安全帽。 技术负责人： 交底人： 接交人：

工程名称 顺义区木林中心幼儿园翻建工程 交底日期 2014 年 3 月 24

施工单位 北京市顺义区建筑工程公司 分项工程名称 电气

交底提要 柱、顶板、墙体管路敷设

交底内容:

____________ 以下无正文 _________

仅供个人用于学习、研究；不得用于商业用途。

For personal use only in study and research; not for commercial use.

仅供个人用于学习、研究；不得用于商业用途。

Nur f u r den pers?nlichen f u r Studien, Forschung, zu koerziellen Zwecken verwendet werden.

Pour l ' e tude et la recherche uniquement a des fins personnelles; pas a des fins commerciales. 仅供个人用于学习、研究；不得用于商业用途。

技术负责人： 交底人： 接交人: 工程名称 顺义区木林中心幼儿园翻建工程 交底日期 2014 年 3 月 24

施工单位 北京市顺义区建筑工程公司 分项工程名称 电气

交底提要 柱、顶板、墙体管路敷设

交底内容：

TO员bko g^A.nrogeHKO TOpMeno^b3ymoiccH6yHeHuac^ egoB u HHuefigo^^HM ucno 员 B3OBaTbCE B

KOMMepqeckux qe 员 EX.

For personal use only in study and research; not for commercial use 技术负责人： 交底人： 接交人：

合集下载

线管暗敷设技术交底

线管暗敷设技术交底

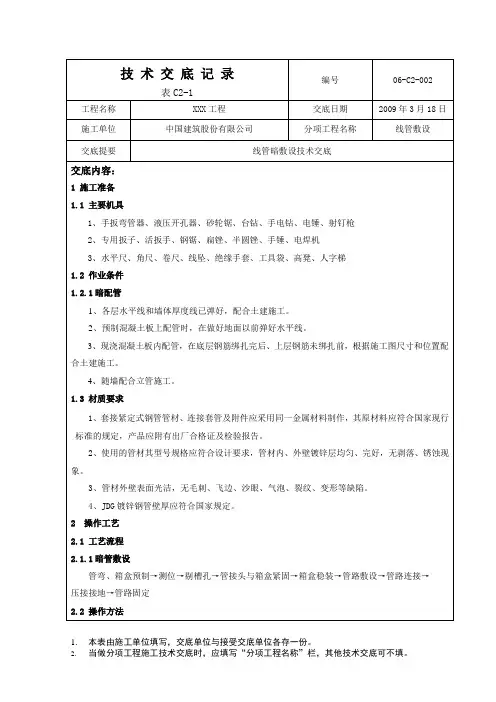

1. 本表由施工单位填写，交底单位与接受交底单位各存一份。

2. 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。 技 术 交 底 记 录

表C2-1 编号 06-C2-002

工程名称 XXX工程 交底日期 2009年3月18日

施工单位 中国建筑股份有限公司 分项工程名称 线管敷设

交底提要 线管暗敷设技术交底

交底内容：

1 施工准备

1.1 主要机具

1、手扳弯管器、液压开孔器、砂轮锯、台钻、手电钻、电锤、射钉枪

2、专用扳子、活扳手、钢锯、扁锉、半圆锉、手锤、电焊机

3、水平尺、角尺、卷尺、线坠、绝缘手套、工具袋、高凳、人字梯

1.2 作业条件

1.2.1暗配管

1、各层水平线和墙体厚度线已弹好，配合土建施工。

2、预制混凝土板上配管时，在做好地面以前弹好水平线。

3、现浇混凝土板内配管，在底层钢筋绑扎完后、上层钢筋未绑扎前，根据施工图尺寸和位置配合土建施工。

4、随墙配合立管施工。

1.3 材质要求

1、套接紧定式钢管管材、连接套管及附件应采用同一金属材料制作，其原材料应符合国家现行标准的规定，产品应附有出厂合格证及检验报告。

2、使用的管材其型号规格应符合设计要求，管材内、外壁镀锌层均匀、完好，无剥落、锈蚀现象。

3、管材外壁表面光洁，无毛刺、飞边、沙眼、气泡、裂纹、变形等缺陷。

4、JDG镀锌钢管壁厚应符合国家规定。

2 操作工艺

2.1 工艺流程

2.1.1暗管敷设

管弯、箱盒预制→测位→剔槽孔→管接头与箱盒紧固→箱盒稳装→管路敷设→管路连接→

压接接地→管路固定

2.2 操作方法

1. 本表由施工单位填写，交底单位与接受交底单位各存一份。

2. 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。 技 术 交 底 记 录

表C2-1 编号 06-C2-002

工程名称 XXX工程 交底日期 2009年3月18日

施工单位 中国建筑股份有限公司 分项工程名称 线管敷设

jdg线管敷设技术交底

jdg线管敷设技术交底

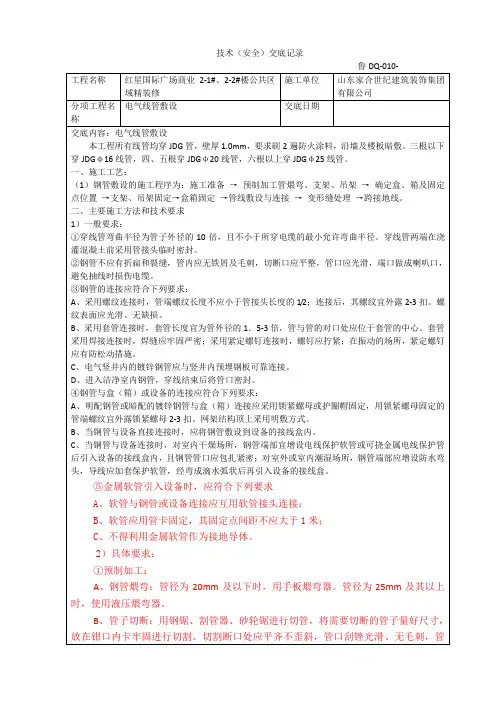

技术（安全）交底记录

鲁DQ-010-

工程名称 红星国际广场商业2-1#、2-2#楼公共区域精装修 施工单位 山东家合世纪建筑装饰集团有限公司

分项工程名称 电气线管敷设 交底日期

交底内容：电气线管敷设

本工程所有线管均穿JDG管，壁厚1.0mm，要求刷2遍防火涂料，沿墙及楼板暗敷。三根以下穿JDGφ16线管，四、五根穿JDGφ20线管，六根以上穿JDGφ25线管。

一、施工工艺：

（1）钢管敷设的施工程序为：施工准备 → 预制加工管煨弯、支架、吊架 → 确定盒、箱及固定点位置 →支架、吊架固定→盒箱固定 →管线敷设与连接 → 变形缝处理 →跨接地线。

二、主要施工方法和技术要求

1）一般要求：

①穿线管弯曲半径为管子外径的10倍，且不小于所穿电缆的最小允许弯曲半径。穿线管两端在浇灌混凝土前采用管接头临时密封。

②钢管不应有折扁和裂缝，管内应无铁屑及毛刺，切断口应平整，管口应光滑，端口做成喇叭口，避免抽线时损伤电缆。

③钢管的连接应符合下列要求：

A、采用螺纹连接时，管端螺纹长度不应小于管接头长度的1/2；连接后，其螺纹宜外露2-3扣。螺纹表面应光滑、无缺损。

B、采用套管连接时，套管长度宜为管外径的1．5-3倍，管与管的对口处应位于套管的中心。套管采用焊接连接时，焊缝应牢固严密；采用紧定螺钉连接时，螺钉应拧紧；在振动的场所，紧定螺钉应有防松动措施。

C、电气竖井内的镀锌钢管应与竖井内预埋钢板可靠连接。

D、进入洁净室内钢管，穿线结束后将管口密封。

④钢管与盒（箱）或设备的连接应符合下列要求：

A、明配钢管或暗配的镀锌钢管与盒（箱）连接应采用锁紧螺母或护圈帽固定，用锁紧螺母固定的管端螺纹宜外露锁紧螺母2-3扣。网架结构顶上采用明敷方式。

B、当钢管与设备直接连接时，应将钢管敷设到设备的接线盒内。

JDG线管敷设技术交底

JDG线管敷设技术交底

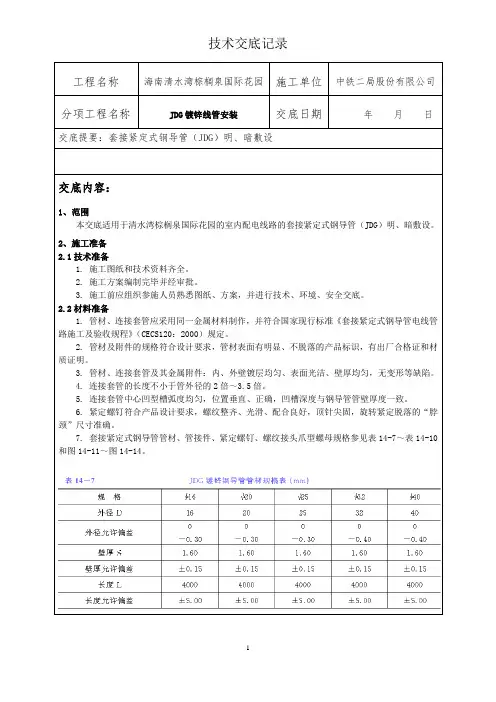

技术交底记录
