桥梁工程作为土木工程学科中的重要分支，一直以来都备受关注。而钢箱梁桥作为桥梁工程中的一种重要类型，具有结构简单、施工方便、承载能力强等优点，被广泛应用于公路、铁路等交通建设领域。本文将围绕钢箱梁桥的毕业设计展开讨论，探索其设计过程、结构特点及施工技术。

一、设计过程

钢箱梁桥的设计过程主要包括以下几个步骤：确定桥梁类型、确定桥梁跨径、计算桥梁荷载、进行结构分析和设计、绘制施工图纸。

首先，需要根据实际情况确定桥梁的类型。钢箱梁桥一般适用于中小跨径的桥梁，且在公路、铁路等交通建设中应用较为广泛。

其次，根据桥梁所处的具体环境和要求，确定桥梁的跨径。跨径的大小直接影响到桥梁的结构形式和承载能力，需要根据实际情况进行合理选择。

然后，进行桥梁荷载的计算。桥梁在使用过程中需要承受来自行车、行人、车辆等多种荷载，需要根据设计标准和规范进行合理计算，确保桥梁的安全性和稳定性。

接下来，进行结构分析和设计。根据桥梁的跨径、荷载等参数，采用适当的结构分析方法进行计算，确定桥梁的结构形式、尺寸和材料等。同时，还需要对桥梁的抗震性能、疲劳性能等进行评估和设计。

最后，绘制施工图纸。根据结构设计结果，绘制详细的施工图纸，包括桥梁的平面布置图、剖面图、节点图等，为施工人员提供准确的施工指导。

二、结构特点 钢箱梁桥的结构特点主要体现在以下几个方面：结构简单、承载能力强、施工方便。

首先，钢箱梁桥的结构相对简单。它由上、下两个箱体组成，箱体内部可以设置横向和纵向的加劲肋，以提高桥梁的刚度和承载能力。整个结构形式简洁明了，易于制造和安装。

其次，钢箱梁桥的承载能力较强。由于箱体结构的特点，钢箱梁桥能够有效分担桥梁荷载，具有较高的承载能力。同时，钢材的强度和刚度也能够满足桥梁的使用要求。

最后，钢箱梁桥的施工相对便捷。钢箱梁可以在工厂制造，然后运输到现场进行拼装和安装，节省了大量的施工时间和人力成本。同时，施工过程中可以采用模块化设计，提高施工效率。

保靖县魏竹公路酉水二桥施工图设计

第 1 页 共 48 页

1 方案拟定与比选

1.1 工程背景介绍及使用要求

1.1.1 工程背景介绍

魏家寨至竹子公路工程（以下简称魏竹公路）是提高国道209线在保靖县迁陵镇地段通行能力、满足保靖县迁陵镇发展规划、解决保靖县酉水桥危桥问题、实现国家西部大开发战略所需要的重要工程。酉水二桥是魏竹公路的关键工程。

1.1.2 工程使用要求

保靖县魏竹公路酉水二桥，必须遵照“安全、使用、经济、美观”的基本原则进行设计，同时应充分考虑建造条件的先进性以及环境保护和可持续发展的要求。

（1） 公路等级：山岭重丘区二级公路。计算行车速度：40Km/h；

（2） 桥梁全长：305m；

（3） 桥面宽的布置：净9m+2×（2.25人行道+0.25人性栏杆）；

（4） 桥下通航等级：6级；

（5） 地震：不设防。

1.2设计依据及参考书：

《公路工程技术标准》 JTG B01-2003

《公路桥涵设计通用规范》 JTG D60-2004

《公路钢筋混凝土及预应力混凝土桥涵设计规范》 JTG D62-2004

《公路圬工桥涵设计规范》 JTG D61-2005

《桥梁计算示例集》 易建国,顾安邦 编著. 人民交通出版社。

1.3施工方案的确定。

1.3.1方案拟定：

设计方案一：钢筋混凝土拱桥

设计方案二：单塔斜拉桥 保靖县魏竹公路酉水二桥施工图设计

第 2 页 共 48 页 设计方案三：连续梁桥

1.3.2方案比选

表1-1方案比选表

方案序号 设计方案一 设计方案二 设计方案三

桥型 钢筋混凝土拱桥 单塔斜拉桥 连续梁桥

适

用

性 1. 空腹式拱桥轻巧，节省材料，外形美观，还有助于泄洪；

2. 抛物线拱桥优点是弯矩小，材料省，跨越能力较大；

道路桥梁施工组织设计

一、工程概述

本工程为一项重要的城市基础设施建设项目，包括一座大型桥梁和连接道路的施工。桥梁设计为双向六车道，桥长500米，桥宽30米，设计荷载等级为公路I级。连接道路总长约2公里，设计为双向四车道，路面宽度24米。工程地点位于城市主要交通干线上，施工期间需确保交通畅通，减少对周边环境和居民生活的影响。

二、施工组织

1. 施工队伍组织：本工程将组建一支专业的施工队伍，包括项目经理、技术负责人、安全负责人、质量负责人等关键岗位人员。施工队伍将按照专业分工，划分为土方开挖、基础施工、钢筋加工、混凝土浇筑、预应力张拉、桥面铺装、道路施工等班组。

2. 施工机械设备：根据工程需求和施工进度计划，合理配置施工机械设备，包括挖掘机、装载机、压路机、混凝土搅拌站、泵车、吊车等。确保设备性能良好，满足施工需要。

3. 施工材料准备：按照设计要求，提前采购合格的施工材料，包括钢筋、水泥、砂石料、预应力钢绞线等。材料进场前进行严格检验，确保质量符合标准。

三、施工方法

1. 基础施工：采用明挖法进行基础施工，首先进行场地平整和测量放样，然后进行土方开挖。开挖过程中注意边坡稳定和排水措施。基础底部进行夯实处理，确保承载力满足设计要求。

2. 桥梁下部结构施工：采用现浇法进行桥墩和桥台施工。钢筋加工和安装符合规范要求，模板支撑牢固可靠。混凝土浇筑过程中注意振捣密实和养护措施。

3. 桥梁上部结构施工：采用预制装配法进行梁板施工。在预制场进行梁板预制，养护达到设计强度后进行运输和安装。安装过程中注意梁板位置调整和临时支撑装置。

4. 桥面铺装施工：桥面铺装采用沥青混凝土铺装。首先进行桥面清理和防水层施工，然后进行沥青混凝土摊铺和压实。铺装过程中注意厚度控制和平整度调整。

5. 道路施工：道路施工包括路基处理和路面施工两部分。路基处理主要进行填筑和压实，确保路基稳定性。路面施工采用沥青混凝土路面，施工方法与桥面铺装相似。

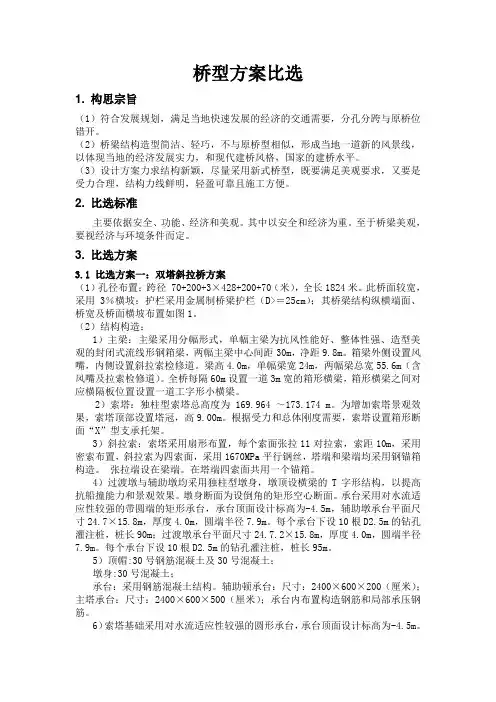

桥型方案比选

1. 构思宗旨

（1）符合发展规划，满足当地快速发展的经济的交通需要，分孔分跨与原桥位错开。

（2）桥梁结构造型简洁、轻巧，不与原桥型相似，形成当地一道新的风景线，以体现当地的经济发展实力，和现代建桥风格，国家的建桥水平。

（3）设计方案力求结构新颖，尽量采用新式桥型，既要满足美观要求，又要是受力合理，结构力线鲜明，轻盈可靠且施工方便。

2. 比选标准

主要依据安全、功能、经济和美观。其中以安全和经济为重。至于桥梁美观，

要视经济与环境条件而定。

3. 比选方案

3.1 比选方案一：双塔斜拉桥方案

（1）孔径布置：跨径 70+200+3×428+200+70（米），全长1824米。此桥面较宽，采用3％横坡；护栏采用金属制桥梁护栏（D>＝25cm）；其桥梁结构纵横端面、桥宽及桥面横坡布置如图1。

（2）结构构造：

1）主梁：主梁采用分幅形式，单幅主梁为抗风性能好、整体性强、造型美观的封闭式流线形钢箱梁，两幅主梁中心间距30m，净距9.8m。箱梁外侧设置风嘴，内侧设置斜拉索检修道。梁高4.0m，单幅梁宽24m，两幅梁总宽55.6m（含风嘴及拉索检修道）。全桥每隔60m设置一道3m宽的箱形横梁，箱形横梁之间对应横隔板位置设置一道工字形小横梁。

2）索塔：独柱型索塔总高度为169.964 ～173.174 m。为增加索塔景观效果，索塔顶部设置塔冠，高9.00m。根据受力和总体刚度需要，索塔设置箱形断面“X”型支承托架。

3）斜拉索：索塔采用扇形布置，每个索面张拉11对拉索，索距10m，采用密索布置，斜拉索为四索面，采用1670MPa平行钢丝，塔端和梁端均采用钢锚箱构造。 张拉端设在梁端。在塔端四索面共用一个锚箱。

4）过渡墩与辅助墩均采用独柱型墩身，墩顶设横梁的T字形结构，以提高抗船撞能力和景观效果。墩身断面为设倒角的矩形空心断面。承台采用对水流适应性较强的带圆端的矩形承台，承台顶面设计标高为-4.5m，辅助墩承台平面尺寸24.7×15.8m，厚度4.0m，圆端半径7.9m。每个承台下设10根D2.5m的钻孔灌注桩，桩长90m；过渡墩承台平面尺寸24.7.2×15.8m，厚度4.0m，圆端半径7.9m。每个承台下设10根D2.5m的钻孔灌注桩，桩长95m。
