气缸的构造和工作原理

费斯托气缸常见的故障及消除方法

一、费斯托气缸的基本构造和工作原理

费斯托气缸是一种常见的液压元件，它由气缸筒、活塞、密封件、阀门等部件组成。当液压油进入气缸腔时，活塞就会受到液压力的作用而产生运动，从而实现工作机构的运动。

二、费斯托气缸常见故障及其原因

1. 漏油故障：漏油是费斯托气缸最常见的故障之一，主要原因是密封件老化或磨损。

2. 活塞卡死故障：活塞卡死可能是由于沉积物或异物进入气缸腔引起的。

3. 活塞杆弯曲故障：活塞杆弯曲可能是由于过载或不正确安装导致的。

4. 泄漏故障：泄漏通常是由于密封圈未正确安装或损坏引起的。

5. 压力不足故障：压力不足可能是由于泵或阀门出现问题引起的。

三、消除费斯托气缸故障的方法

1. 漏油故障的处理方法：

（1）更换密封件：将老化或磨损的密封件更换为新的密封件。

（2）清洗气缸腔：清洗气缸腔中的沉积物和异物，防止再次进入导致故障。

2. 活塞卡死故障的处理方法：

（1）清洗气缸腔：清洗气缸腔中的沉积物和异物，防止再次进入导致故障。

（2）更换活塞杆：如果活塞杆已经弯曲，需要更换新的活塞杆。

3. 活塞杆弯曲故障的处理方法：

（1）更换活塞杆：将弯曲的活塞杆更换为新的活塞杆。

（2）正确安装费斯托气缸：确保费斯托气缸正确安装，避免过载引起活塞杆弯曲。

4. 泄漏故障的处理方法：

（1）更换密封圈：将损坏或未正确安装的密封圈更换为新的密封圈。

（2）检查费斯托气缸连接处：确保费斯托气缸连接处紧固，避免泄漏。

5. 压力不足故障的处理方法：

（1）检查泵和阀门：检查泵和阀门是否正常工作。

（2）更换泵或阀门：如果发现泵或阀门出现问题，需要更换新的泵或阀门。

四、费斯托气缸维护保养注意事项

1. 定期检查费斯托气缸：定期检查费斯托气缸是否存在故障，及时处理故障。

2. 定期更换密封件：定期更换老化或磨损的密封件，以保证费斯托气缸的正常工作。

3. 避免过载：避免过载使用费斯托气缸，以免导致活塞杆弯曲等故障。

电磁气缸工作原理

电磁气缸工作原理

什么是电磁气缸？

电磁气缸是一种将电能转化为机械运动的设备。其工作原理是利用电磁力的作用，使得气缸内部的活塞来回运动。

电磁气缸的构造

电磁气缸主要由以下几部分构成：

1. 电磁铁：电磁铁是电磁气缸的核心部件，通过控制电流的通断，实现电磁铁的工作与停止。

2. 活塞：活塞是气缸内部的移动部件，它与气缸筒壁间形成密封结构，使其能够运动并产生工作效果。

3. 密封结构：电磁气缸中的活塞与筒壁间的密封结构确保了气动系统的正常工作。

电磁气缸的工作原理

1. 电磁铁工作状态：在正常工作状态下，电磁铁通电，产生磁场，使得活塞被吸附在电磁铁上，此时活塞处于停止状态。

2. 电磁铁停止状态：当电流停止流动时，电磁铁的磁场消失，活塞不再受到吸附力的作用，开始自由运动。 3. 动力传递：活塞被释放后，气体压力推动活塞运动，完成工作任务。

电磁气缸的工作特点

1. 快速响应：电磁气缸响应速度快，可以迅速启动和停止，提高工作效率。

2. 灵活控制：通过控制电流的通断，可以精确控制气缸的运动位置和速度，符合工业自动化需求。

3. 大功率输出：电磁气缸可以提供较大的推力和承载能力，适用于各种工况。

电磁气缸的应用领域

电磁气缸广泛应用于以下领域：

1. 自动化生产线：电磁气缸常用于对产品进行定位、夹持和顶出等操作，提高生产线的自动化程度。

2. 机床设备：在机床设备中，电磁气缸被用于控制刀具、工作台和进给系统的运动，实现加工工艺的控制。

3. 自动化包装设备：电磁气缸用于包装设备中的夹持、分拣和送料等操作，提高包装生产线的效率。

总结

电磁气缸是一种通过电磁力驱动活塞运动的设备，具有快速响应、灵活控制以及大功率输出的特点。它在自动化生产线、机床设备和自动化包装设备等领域得到广泛应用。了解电磁气缸的工作原理，有助于我们更好地应用和维护这一重要设备。

电磁气缸的优势

快速响应

电磁气缸具有快速响应的特点，能够迅速启动和停止。这使得它在自动化生产过程中的定位任务上非常有效，大大提高了生产效率和准确性。

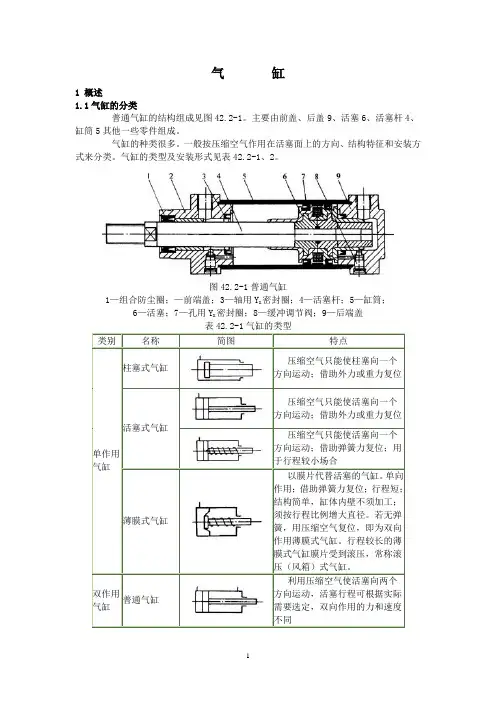

1 气 缸

1 概述

1.1气缸的分类

普通气缸的结构组成见图42.2-1。主要由前盖、后盖9、活塞6、活塞杆4、缸筒5其他一些零件组成。

气缸的种类很多。一般按压缩空气作用在活塞面上的方向、结构特征和安装方式来分类。气缸的类型及安装形式见表42.2-1、2。

图42.2-1普通气缸

1—组合防尘圈；—前端盖；3—轴用YX密封圈；4—活塞杆；5—缸筒；

6—活塞；7—孔用YX密封圈；8—缓冲调节阀；9—后端盖

表42.2-1气缸的类型

类别 名称 简图 特点

单作用气缸 柱塞式气缸

压缩空气只能使柱塞向一个方向运动；借助外力或重力复位

活塞式气缸 压缩空气只能使活塞向一个方向运动；借助外力或重力复位

压缩空气只能使活塞向一个方向运动；借助弹簧力复位；用于行程较小场合

薄膜式气缸

以膜片代替活塞的气缸。单向作用；借助弹簧力复位；行程短；结构简单，缸体内壁不须加工；须按行程比例增大直径。若无弹簧，用压缩空气复位，即为双向作用薄膜式气缸。行程较长的薄膜式气缸膜片受到滚压，常称滚压（风箱）式气缸。

双作用气缸 普通气缸

利用压缩空气使活塞向两个方向运动，活塞行程可根据实际需要选定，双向作用的力和速度不同 2 双活塞杆气缸

压缩空气可使活塞向两个方向运动，且其速度和行程都相等

不可调缓冲气缸

设有缓冲装置以使活塞临近行程终点时减速，防止冲击，缓冲效果不可调整

可调缓冲气缸

缓冲装置的减速和缓冲效果可根据需要调整

特殊

气缸 差动气缸

气缸活塞两端有效面积差较大，利用压力差原理使活塞往复运动，工作时活塞杆侧始终通以压缩空气

双活塞气缸

两个活塞同时向相反方向运动

多位气缸

活塞杆沿行程长度方向可在多个位置停留，图示结构有四个位置

串联气缸

在一根活塞杆上串联多个活塞，可获得和各活塞有效面积总和成正比的输出力

双行程气缸工作原理

双行程气缸是一种特殊的气动执行元件，其工作原理如下：

双行程气缸由气缸套件、气缸头、活塞杆、活塞杆尾部锁、活塞、活塞尾部锁、活塞臂、活塞臂尾部锁、活塞头、活塞头尾部锁、活塞座等组成。其原理是当活塞杆移动时，活塞杆尾端锁定在活塞上，活塞头尾端锁定在活塞座上，使活塞杆和活塞头发生相互作用，从而实现双重动作。

双行程气缸的工作原理可以分为两个行程：

1. 收缩行程：当气源压缩空气通过气源进气口进入气缸时，压缩空气进入气缸的A腔（也称为活塞腔），并推动活塞向右移动。同时，B腔（也称为杆腔）的空气被活塞压缩并通过活塞上的出气口排出。活塞的右移使得气缸杆从气缸右侧伸出，完成了气缸的收缩行程。

2. 伸出行程：当气源的压缩空气通过气源进气口进入气缸时，压缩空气进入气缸的B腔（也称为杆腔），并推动活塞向左移动。同时，A腔（也称为活塞腔）的空气被活塞压缩并通过活塞上的出气口排出。活塞的左移使得气缸杆从气缸左侧伸出，完成了气缸的伸出行程。

通过双行程气缸的特殊构造和工作原理，可以实现双重动作，从而完成一系列复杂的机械运动。
