电工材料文档

ラインキプラ：取り出しカッタ：取出刀

マイクロテーター：千分尺

ジャケット：封皮，封套；夹克

パトロール：巡视，巡逻

クレーム：投诉

げんてい：限定

チェック：检查

硼酸（ほうさん）：硼酸

へキサン：硬化剂，固化剂

ブロッキング现象：阻塞现象

ダブル：二次检查，双重检查

是正（ぜせい）：纠正

（端数）はすう：零头

採り返す（とりかえす）：取回来；挽回

取り替える（とりかえる）：更换；交换

取り返し（とりかえし）：取回；挽回

取りかかる（とりかかる）：着手；开始

パッキン：密封圈

抜き取り（ぬきとり）：抽样

設置（せっち）：设置

コンプレッサー：空输机

オーバーホール：维修，修理

グラニュール：粉，电木粉

定量フィーダー：定量送料器

ロール：轧辊

取り寄せる（とりよせる）：订购—使送来；邮购，函购

ライン：生产线

浮く（うく）:浮，漂；浮现；活动；兴高采烈，快活；轻浮，轻佻；剩余。

カッタミール：垂直粉碎机

ステップ：阶段

感電（かんでん）：感电，触电

感電に注意せよ：小心触电

比率（ひりつ）：比率

大掛かり（おおがかり）：庞大，大规模

水銀（すいぎん）：水银，汞

カドミウム：镉

ポリ塩化ビニール：聚 氯乙烯

錫（すず）：锡

インワ：内部，内侧（的）

カート：手推车

ロイヤルぜリー：蜂王胶

水素（すいそ）：水素氢

パンチ：打孔机，穿孔

フィーター：给水器，给油器 ウオーム：螺杆

ピッチ：工作效率，速度，齿距，螺距

ロケット：火箭

デンソー：电装（公司名）

ルネサス：瑞萨（公司名）

にば：日羽（公司名）

かずい：华瑞（公司名）

いさはや：谏早（公司名）

みっか：三笠（公司名）

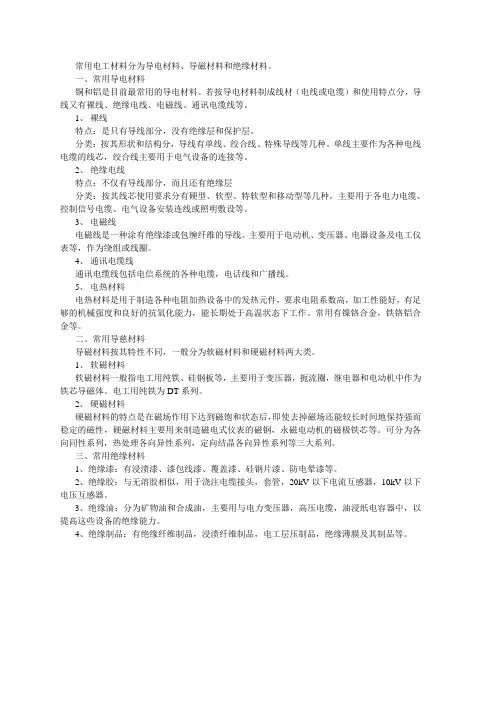

常用电工材料分为导电材料、导磁材料和绝缘材料。

一、常用导电材料

铜和铝是目前最常用的导电材料。若按导电材料制成线材（电线或电缆）和使用特点分，导线又有裸线、绝缘电线、电磁线、通讯电缆线等。

1、 裸线

特点：是只有导线部分，没有绝缘层和保护层。

分类：按其形状和结构分，导线有单线、绞合线、特殊导线等几种。单线主要作为各种电线电缆的线芯，绞合线主要用于电气设备的连接等。

2、 绝缘电线

特点：不仅有导线部分，而且还有绝缘层

分类：按其线芯使用要求分有硬型、软型、特软型和移动型等几种。主要用于各电力电缆、控制信号电缆、电气设备安装连线或照明敷设等。

3、 电磁线

电磁线是一种涂有绝缘漆或包缠纤维的导线。主要用于电动机、变压器、电器设备及电工仪表等，作为绕组或线圈。

4、 通讯电缆线

通讯电缆线包括电信系统的各种电缆，电话线和广播线。

5、 电热材料

电热材料是用于制造各种电阻加热设备中的发热元件，要求电阻系数高，加工性能好，有足够的机械强度和良好的抗氧化能力，能长期处于高温状态下工作。常用有镍铬合金，铁铬铝合金等。

二、常用导慈材料

导磁材料按其特性不同，一般分为软磁材料和硬磁材料两大类。

1、 软磁材料

软磁材料一般指电工用纯铁、硅钢板等，主要用于变压器，扼流圈，继电器和电动机中作为铁芯导磁体。电工用纯铁为DT系列。

2、 硬磁材料

硬磁材料的特点是在磁场作用下达到磁饱和状态后，即使去掉磁场还能较长时间地保持强而稳定的磁性，硬磁材料主要用来制造磁电式仪表的磁钢，永磁电动机的磁极铁芯等。可分为各向同性系列，热处理各向异性系列，定向结晶各向异性系列等三大系列。

三、常用绝缘材料

1、绝缘漆：有浸渍漆、漆包线漆、覆盖漆、硅钢片漆、防电晕漆等。

2、绝缘胶：与无溶胶相似，用于浇注电缆接头，套管，20kV以下电流互感器，10kV以下电压互感器。

3、绝缘油：分为矿物油和合成油，主要用与电力变压器，高压电缆，油浸纸电容器中，以提高这些设备的绝缘能力。

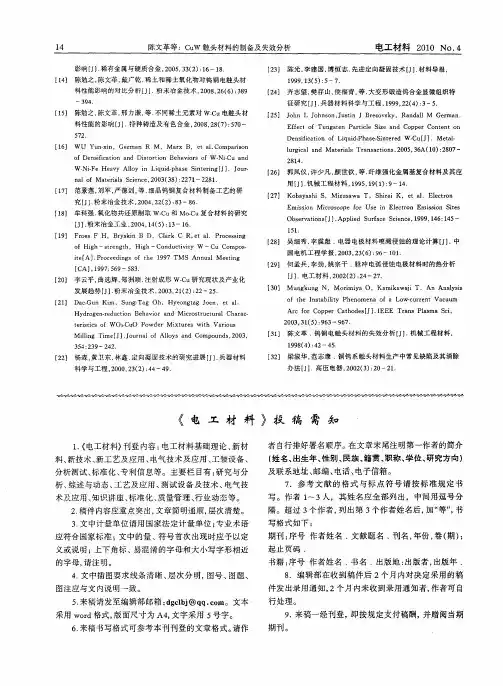

陈文革等：ＣｕＷ触头材料的制备及失效分析　电工材料２０１０　Ｎｏ．４　影响［Ｊ］．稀有金属与硬质合金，２００５，３３（２）：１６—１８．　陈勉之，陈文革，戴广乾．稀土和稀土氧化物对钨铜电触头材　料性能影响的对比分析【Ｊ】．粉末冶金技术，２００８，２６（６）：３８９　３９４．　陈勉之，陈文革，邢力谦，等．不同稀土元素对Ｗ—Ｃｕ电触头材　料性能的影响［Ｊ】．特种铸造及有色合金，２００８，２８（７）：５７０—　５７２．　ＷＵ　Ｙｕｎ—ｘｉｎ，Ｇｅｒｍａｎ　Ｒ　Ｍ，Ｍａｒｘ　Ｂ，ｅｔ　ａ１．Ｃｏｍｐａｒｉｓｏｎ　ｏｆ　Ｄｅｎｓｉｆｉｃａｔｉｏｎ　ａｎｄ　Ｄｉｓｔｏｒｔｉｏｎ　Ｂｅｈａｖｉｏｒｓ　ｏｆ　Ｗ—Ｎｉ．Ｃｕ　ａｎｄ　Ｗ—Ｎｉ－Ｆｅ　Ｈｅａｖｙ　Ａｌｌｏｙ　ｉｎ　Ｌｉｑｕｉｄ—ｐｈａｓｅ　Ｓｉｎｔｅｒｉｎｇ［Ｊ】．Ｊｏｕｒ－　ｎａｌ　ｏｆ　Ｍａｔｅｒｉａｌｓ　Ｓｃｉｅｎｃｅ。２００３（３８）：２２７１—２２８１．　范景莲，刘军，严德剑，等．细晶钨铜复合材料制备工艺的研　究【Ｊ］．粉末冶金技术，２００４，２２（２）：８３—８６．　牟科强．氧化物共还原制取Ｗ．Ｃｕ和Ｍｏ—Ｃｕ复合材料的研究　【Ｊ】．粉末冶金工业，２００４，１４（５）：１３—１６．　Ｆｒｏｅｓ　Ｆ　Ｈ，Ｂｒｙｓｋｉｎ　Ｂ　Ｄ，Ｃｌａｒｋ　Ｃ　Ｒ，ｅｔ　ａ１．Ｐｒｏｃｅｓｓｉｎｇ　ｏｆ　Ｈｉｇｈ—ｓｔｒｅｎｇｔｈ。Ｈｉｇｈ—Ｃｏｎｄｕｃｔｉｖｉｔｙ　Ｗ～Ｃｕ　Ｃｏｍｐｏｓ—　ｉｔｅ［Ａ】．Ｐｒｏｃｅｅｄｉｎｇｓ　ｏｆ　ｔｈｅ　１９９７　ＴＭＳ　Ａｎｎｕａｌ　Ｍｅｅｔｉｎｇ　［ＣＡ】，１９９７：５６９—５８３．　李云平，曲选辉，郑洲顺．注射成形ｗ—Ｃｕ研究现状及产业化　发展趋势［Ｊ】．粉末冶金技术，２００３，２１（２）：２２—２５．　Ｄａｃ—Ｇｕｎ　Ｋｉｍ，Ｓｕｎｇ—Ｔａｇ　Ｏｈ，Ｈｙｅｏｎｇｔａｇ　Ｊｏｅｎ，ｅｔ　ａ１．　Ｈｙｄｒｏｇｅｎ．．ｒｅｄｕｃｔｉｏｎ　Ｂｅｈａｖｉｏｒ　ａｎｄ　Ｍｉｃｒｏｓｔｒｕｃｔｕｒａｌ　Ｃｈａｒａｃ．．　ｔｅｒｉｓｔｉｃｓ　ｏｆ　ＷＯ３一ＣｕＯ　Ｐｏｗｄｅｒ　Ｍｉｘｔｕｒｅｓ　ｗｉｔｈ　Ｖａｒｉｏｕｓ　Ｍｉｌｌｉｎｇ　Ｔｉｍｅ【Ｊ】．Ｊｏｕｒｎａｌ　ｏｆ　Ａｌｌｏｙｓ　ａｎｄ　Ｃｏｍｐｏｕｎｄｓ，２００３，　３５４：２３９—２４２．　杨森，黄卫东，林鑫．定向凝固技术的研究进展［Ｊ】．兵器材料　科学与工程，２０００，２３（２）：４４—４９．　【２３】陈光，李建国，博恒志．先进定向凝固技术【Ｊ】．材料导报，　１９９９，１３（５）：５—７．　【２４］齐志望，樊存山，侯福青，等．大变形锻造钨合金显微组织特　征研究［Ｊ】．兵器材料科学与工程，１９９９，２２（４）：３—５．　【２５】Ｊｏｈｎ　Ｌ　Ｊｏｈｎｓｏｎ，Ｊｕｓｔｉｎ　Ｊ　Ｂｒｅｚｏｖｓｋｙ，Ｒａｎｄａｌｌ　Ｍ　Ｇｅｒｍａｎ．　Ｅｆｆｅｃｔ　ｏｆ　Ｔｕｎｇｓｔｅｎ　Ｐａｒｔｉｃｌｅ　Ｓｉｚｅ　ａｎｄ　Ｃｏｐｐｅｒ　Ｃｏｎｔｅｎｔ　ｏｎ　Ｄｅｎｓｉｆｉｃａｔｉｏｎ　ｏｆ　Ｌｉｑｕｉｄ，Ｐｈａｓｅ－Ｓｉｎｔｅｒｅｄ　Ｗ－Ｃｕ［Ｊ】．Ｍｅｔａ１．　１ｕｒｇｉｃａｌ　ａｎｄ　Ｍａｔｅｒｉａｌｓ　Ｔｒａｎｓａｃｔｉｏｎｓ，２００５，３６Ａ（１０）：２８０７—　２８１４．　【２６】郭风仪，许少凡，颜世钦，等．纤维强化金属基复合材料及其应　用【ｊ】．机械工程材料，１９９５，１９（１）：９—１４．　【２７】Ｋｏｂａｙａｓｈｉ　Ｓ，Ｍｉｚｕｓａｗａ　Ｔ，Ｓｈｉｒａｉ　Ｋ，ｅｔ　ａ１．Ｅｌｅｃｔｒｏｎ　Ｅｍｉｓｓｉｏｎ　Ｍｉｃｒｏｓｃｏｐｅ　ｆｏｒ　Ｕｓｅ　ｉｎ　Ｅｌｅｃｔｒｏｎ　Ｅｍｉｓｓｉｏｎ　Ｓｉｔｅｓ　Ｏｂｓｅｒｖａｔｉｏｎｓ［Ｊ】．Ａｐｐｌｉｅｄ　Ｓｕｒｆａｃｅ　Ｓｃｉｅｎｃｅ，１９９９，１４６：１４５—　１５１．　［２８】吴细秀，李震彪．电器电极材料喷溅侵蚀的理论计算［Ｊ】．中　国电机工程学报，２００３，２３（６）：９６—１０１．　【２９１何孟兵，李劲，姚宗干．脉冲电弧侵蚀电极材料时的热分析　［Ｊ】．电工材料，２００２（２）：２４—２７．　【３０】Ｍｕｎｇｋｕｎｇ　Ｎ，Ｍｏｒｉｍｉｙａ　Ｏ，Ｋａｍｉｋａｗａｊｉ　Ｔ．Ａｎ　Ａｎａｌｙｓｉｓ　ｏｆ　ｔｈｅ　Ｉｎｓｔａｂｉｌｉｔｙ　Ｐｈｅｎｏｍｅｎａ　ｏｆ　ａ　Ｌｏｗ・ｃｕｒｒｅｎｔ　Ｖａｃｕｕｍ　Ａｒｃ　ｆｏｒ　Ｃｏｐｐｅｒ　Ｃａｔｈｏｄｅｓ【Ｊ】．ＩＥＥＥ　Ｔｒａｎｓ　Ｐｌａｓｍａ　Ｓｃｉ，　２００３，３１（５）：９６３—９６７．　【３１】　陈文革．钨铜电触头材料的失效分析［Ｊ】．机械工程材料，　１９９８（４）：４２—４５．　［３２１梁淑华，范志康．铜钨系触头材料生产中常见缺陷及其消除　办法【Ｊ】．高压电器，２００２（３）：２０—２１．　《电工材料》投稿需知　１．《电工材料》刊登内容：电工材料基础理论、新材　料、新技术、新工艺及应用、电气技术及应用、工装设备、　分析测试、标准化、专利信息等。主要栏目有：研究与分　析、综述与动态、工艺及应用、测试设备及技术、电气技　术及应用、知识讲座、标准化、质量管理、行业动态等。　２．稿件内容应重点突出，文章简明通顺，层次清楚。　３．文中计量单位请用国家法定计量单位；专业术语　应符合国家标准；文中的量、符号首次出现时应予以定　义或说明；上下角标、易混淆的字母和大小写字形相近　的字母，请注明。　４．文中插图要求线条清晰、层次分明，图号、图题、　图注应与文内说明一致。　５．来稿请发至编辑部邮箱：ｄｇｃｌｂｊ＠ｑｑ．ｃｏｉｎ。文本　采用ｗｏｒｄ格式，版面尺寸为Ａ４，文字采用５号字。　６．来稿书写格式可参考本刊刊登的文章格式。请作　者自行排好署名顺序。在文章末尾注明第一作者的简介　（姓名、出生年、性别、民族、籍贯、职称、学位、研究方向）　及联系地址、邮编、电话、电子信箱。　７．参考文献的格式与标点符号请按标准规定书　写。作者１～３人，其姓名应全部列出，中间用逗号分　隔。超过３个作者，列出第３个作者姓名后，加“等”，书　写格式如下：　期刊：序号作者姓名．文献题名．刊名，年份，卷（期）：　起止页码．　书籍：序号作者姓名．书名．出版地：出版者，出版年．　８．编辑部在收到稿件后２个月内对决定采用的稿　件发出录用通知，２个月内未收到录用通知者，作者可自　行处理。　９．来稿一经刊登，即按规定支付稿酬，并赠阅当期　期刊。　¨　：２　加

1 教案（首页）

课题（章节） 4-3 电磁线

授课日期 授课班级

教学目标 掌握漆包线、绕包线分类及各类适用的范围。

教学重点

与难点 重点：漆包线及绕包线的分类和适用场合。

难点：漆包线的性能。

教材处理

教具 变压器的铁芯线圈

教学思路

设计 重点讲解漆包线和绕包线的分类及适用场合，再比较在什么场合下更适合使用哪种线。

2 教案（副页）

教 学 过 程

教学步骤 教 学 内 容 师生活动

一、

1、主要用途：

2、分类：

概述

用于绕制电机、变压器等电工设备的线圈或绕组，所以又称为绕组线。

（1）按绝缘层的特点和用途：

漆包线

绕包线

无机绝缘电磁线

特种电磁线

（2）按导电线芯的材质；

铜线

铝线

其他金属线

（3）按导线芯外形：

圆线、扁线

带、箔

问：所有的漆包线都是电磁线吗？哪些不是？

答：不是

康铜漆包线属于电阻合金材料。

3 教案（副页）

教 学 过 程

教学步骤 教 学 内 容 师生活动

二、

1、

2、

3、 漆包线

优点：

便于弯曲，利于高速绕制和空间占有率低。

适用场合：

制作中小型电机、电器和电工仪表的线圈。

漆包线的分类

（1）按材质：

铜漆包线

铝漆包线

锰铜漆包线

康铜漆包线

（2）按导电线芯的外形：

圆线、扁线

方形线、空心线

（3）按绝缘层的结构：

问：什么材料的漆包线最常见，用量最多？

答：铜漆包线

问：电工产品中使用最多的漆包线的外形是？

答：圆线

4 教案（副页）

教 学 过 程

教学步骤 教 学 内 容 师生活动

4、 薄绝缘、厚绝缘

加厚绝缘、复合绝缘

（4）按其长期受用温度及使用特点：
