数字信号处理实验报告实验名称:离散系统的Z 域分析学号:姓名: 评语: 成绩: 一、实验目的1、掌握离散序列z 变换的计算方法。
2、掌握离散系统系统函数零极点的计算方法和零极点图的绘制方法,并能根据零极点图分析系统的因果性和稳定性。
3、掌握利用MATLAB 进行z 反变换的计算方法。
二、实验原理与计算方法1、z 变换离散序列x (n )的z 变换定义为:。
∑∞-∞=-=n n z n x Z X )()(在MATLAB 中可以利用符号表达式计算一个因果序列的z 变换。
其命令格式为:syms n; f=(1/2)^n+(1/3)^n;ztrans(f)2、离散系统的系统函数及因果稳定的系统应满足的条件一个线性移不变离散系统可以用它的单位抽样响应h (n )来表示其输入与输出关系,即y (n )= x (n )* h (n )对该式两边取z 变换,得: Y (z )= X (z )· H (z )则: )()()(z X z Y z H =将H (z )定义为系统函数,它是单位抽样响应h (n )的z 变换,即∑∞-∞=-==n n z n h n h Z z H )()]([)(对于线性移不变系统,若n <0时,h (n )=0,则系统为因果系统;若,则系统稳∞<∑∞-∞=n n h |)(|定。
由于h (n )为因果序列,所以H (z )的收敛域为收敛圆外部区域,因此H (z )的收敛域为收敛圆外部区域时,系统为因果系统。
因为,若z =1时H (z )收敛,即∑∞-∞=-=n n z n h z H )()(,则系统稳定,即H(z)的收敛域包括单位圆时,系统稳定。
∞<=∑∞-∞==n z n h z H |)(||)(1因此因果稳定系统应满足的条件为:,即系统函数H (z )的所有极点全部落在1,||<∞≤<ααz z 平面的单位圆之内。
3、MATLAB 中系统函数零极点的求法及零极点图的绘制方法MATLAB 中系统函数的零点和极点可以用多项式求根函数roots ()来实现,调用该函数的命令格式为:p=roots(A)。
一,实验目的理解关于z变换及其反变换的定义和MATLAB实现,理解系统零极点分布与系统特性的关系。
二,实验原理1.z变换z变换调用函数Z=ztrans(F)z反变换调用函数F=ilaplace(Z)2.离散时间系统的系统函数3.离散时间系统的零极点分析可以通过调用函数zplane:zplane(b,a):b、a为系统函数的分子、分母多项式的系数向量。
zplane(z,p):z、p为零极点序列。
三,实验内容(1)已知因果离散时间能系统的系统函数分别为:①②试采用MATLAB画出其零极点分布图,求解系统的冲击响应h(n)和频率响应H(),并判断系统是否稳定。
①MATLAB程序如下:b=[1 2 1]a=[1 -0.5 -0.005 0.3]subplot(131)zplane(b,a)subplot(132)impz(b,a,0:10)subplot(133)[H,w]=freqz(b,a)plot(w/pi,H)程序执行结果如下:由程序执行结果,当t趋于无穷,响应趋于0,所以该系统是稳定系统。
②MATLAB程序如下:b=[1]a=[1 -1.2*2^(1/2) 1.44]subplot(131)zplane(b,a)subplot(132)impz(b,a,0:10)subplot(133)[H,w]=freqz(b,a)plot(w/pi,H)程序执行结果如下:由程序执行结果,t趋于无穷,系统响应发散,故该系统是不稳定系统。
(2)已知离散时间系统系统函数的零点z和极点p分别为:试用MATLAB绘制下述6种不同情况下,系统函数的零极点分布图,并绘制相应单位抽样响应的时域波形,观察分析系统函数极点位置对单位抽样响应时域特性的影响和规律。
①z=0,p=0.25MATLAB程序如下:b=[1 0]a=[1 -0.25]sys=tf(b,a)subplot(211)zplane(b,a)subplot(212)impz(b,a)程序执行结果如下:②z=0,p=1 MATLAB程序如下: b=[1 0]a=[1 -1]sys=tf(b,a) subplot(211) zplane(b,a) subplot(212)impz(b,a)程序执行结果如下:③z=0,p=-1.25 MATLAB程序如下: b=[1 0]a=[1 1.25]sys=tf(b,a) subplot(211) zplane(b,a) subplot(212)impz(b,a)程序执行结果如下:④z=0,p1=0.8,p2=MATLAB程序如下:b=[1 0]a=[1 -1.6*cos(pi/6) 0.64] sys=tf(b,a)subplot(211)zplane(b,a)subplot(212)impz(b,a)程序执行结果如下:⑤z=0,p1=,MATLAB程序如下:b=[1 0]a=[1 -cos(pi/4) 1] sys=tf(b,a) subplot(211) zplane(b,a) subplot(212)impz(b,a)程序执行结果如下:⑥z=0,p1=1.2,p2=1.2MATLAB程序如下:z=0p=[1.2*exp(3*i*pi/4) 1.2*exp(-3*i*pi/4)] subplot(211)zplane(z,p)subplot(212)b=[1 0]a=[1 -2.4*cos(3*pi/4) 1.44]impz(b,a,0:30)程序执行结果如下:答:由执行结果知,当极点p在单位圆内时,系统响应收敛,该系统为稳定系统;当极点p 在单位圆上时,系统响应保持不变;当极点p在单位圆外时,系统响应发散,该系统为非稳定系统。

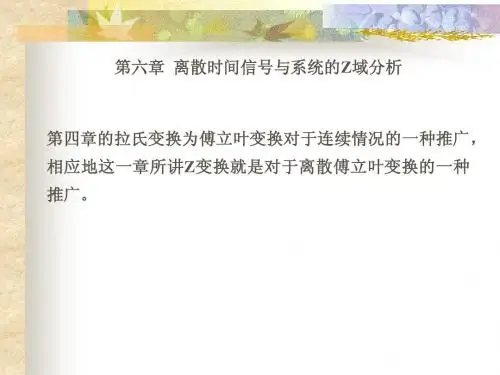

第 6 章离散信号与系统的Z 域分析6.0 引言与拉氏变换是连续时间傅立叶变换的推广相对应,Z 变换是离散时间傅立叶变换的推广。
Z 变换的基本思想、许多性质及其分析方法都与拉氏变换有相似之处。
当然, Z 变换与拉氏变换也存在着一些重要的差异。

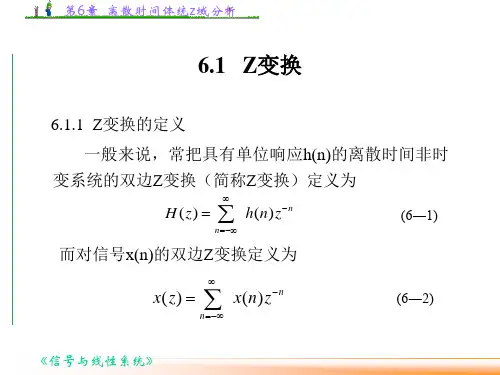

6.1 双边 Z 变换6.1.1双边Z变换的定义前面讨论过,单位脉冲响应为h[n] 的离散时间 LTI 系统对复指数输入z n的响应y[n]为y[ n]H ( z) z n(6.1)其中H ( z)h[ n] z n(6.2)n式 (6. 2) 就称为 h[n] 的双边 Z 变换。
当 z= e j时, Z 变换就转变为傅立叶变换。
因此一个离散时间信号的双边Z 变换定义为:X ( z)x[ n]z n(6.3)n式中 z 是一个复变量。
而x[n]与它的双边z 变换之间的关系可以记做zx[n]X (z)6.1.2双边Z变换的收敛域x[n] 的双边 Z 变换为一无穷级数,因此存在级数是否收敛的问题,即一方面并非所有信号的Z 变换都存在;另一方面即使某信号的Z 变换存在,但并非Z 平面上的所有点都能使X(z)收敛。
那些能够使X(z)存在的点的集合,就构成了X(z)的收敛域,记为ROC。
只有当式 (6.3) 的级数收敛,X (z) 才存在。
X ( z) 存在或级数收敛的充分条件是x[n]z n(6.4)n在 x[ n] 给定的条件下,式 (6.4)级数是否收敛取决于 z 的取值。
在 z 复平面上,使式 (6.4)级数收敛的 z取值区域就是 X(z)的收敛域。
6.1.3零极点图如果X(z) 是有理函数,将其分子多项式与分母多项式分别因式分解可以得到:N ( z)(z z i )X ( z)i(6.5)M(zD ( z)z p )p则由其全部的零极点即可表示出X ( z) ,最多相差一个常数因子。
在Z 平面上表示出全部的零极点,即构成X ( z) 的几何表示——零极点图。
一,实验目的
理解关于z变换及其反变换的定义和MATLAB实现,理解系统零极点分布与系统特性的关系。
二,实验原理
1.z变换
z变换调用函数Z=ztrans(F)
z反变换调用函数F=ilaplace(Z)
2.离散时间系统的系统函数
3.离散时间系统的零极点分析
可以通过调用函数zplane:
zplane(b,a):b、a为系统函数的分子、分母多项式的系数向量。
zplane(z,p):z、p为零极点序列。
三,实验内容
(1)已知因果离散时间能系统的系统函数分别为:
①H z=z 2+2z+1
z−0.5z−0.005z+0.3
②H z=z 2+2z+1
3z+3z−z+3z−1
试采用MATLAB画出其零极点分布图,求解系统的冲击响应h(n)和频率响应H(e jΩ),并判断系统是否稳定。
①H z=z 2+2z+1
z3−0.5z2−0.005z+0.3 MATLAB程序如下:
b=[1 2 1]
a=[1 -0.5 -0.005 0.3] subplot(131)
zplane(b,a)
subplot(132)
impz(b,a,0:10)
subplot(133)
[H,w]=freqz(b,a)
plot(w/pi,H)
程序执行结果如下:
由程序执行结果,当t趋于无穷,响应趋于0,所以该系统是稳定系统。
②H z=z 2+2z+1
3z4+3z3−z3+3z−1 MATLAB程序如下:
b=[1]
a=[1 -1.2*2^(1/2) 1.44] subplot(131)
zplane(b,a)
subplot(132)
impz(b,a,0:10)
subplot(133)
[H,w]=freqz(b,a)
plot(w/pi,H)
程序执行结果如下:
由程序执行结果,t趋于无穷,系统响应发散,故该系统是不稳定系统。
(2)已知离散时间系统系统函数的零点z和极点p分别为:
试用MATLAB绘制下述6种不同情况下,系统函数的零极点分布图,并绘制相应单位抽样响应的时域波形,观察分析系统函数极点位置对单位抽样响应时域特性的影响和规律。
①z=0,p=0.25
MATLAB程序如下:
b=[1 0]
a=[1 -0.25]
sys=tf(b,a)
subplot(211)
zplane(b,a)
subplot(212)
impz(b,a)
程序执行结果如下:
②z=0,p=1 MATLAB程序如下: b=[1 0]
a=[1 -1]
sys=tf(b,a) subplot(211) zplane(b,a) subplot(212)
impz(b,a)
程序执行结果如下:
③z=0,p=-1.25 MATLAB程序如下: b=[1 0]
a=[1 1.25]
sys=tf(b,a) subplot(211) zplane(b,a) subplot(212)
impz(b,a)
程序执行结果如下:
④z=0,p1=0.8e j π
6,p2=0.8e
−jπ
6
MATLAB程序如下:
b=[1 0]
a=[1-1.6*cos(pi/6)0.64] sys=tf(b,a)
subplot(211)
zplane(b,a)
subplot(212)
impz(b,a)
程序执行结果如下:
⑤z=0,p1=e j π
,e−j
π
MATLAB程序如下:
b=[1 0]
a=[1 -cos(pi/4) 1] sys=tf(b,a) subplot(211) zplane(b,a) subplot(212)
impz(b,a)
程序执行结果如下:
⑥z=0,p1=1.2e j 3π
,p2=1.2e−j
3π
MATLAB程序如下:
z=0
p=[1.2*exp(3*i*pi/4) 1.2*exp(-3*i*pi/4)] subplot(211)
zplane(z,p)
subplot(212)
b=[1 0]
a=[1 -2.4*cos(3*pi/4) 1.44]
impz(b,a,0:30)
程序执行结果如下:
答:由执行结果知,当极点p 在单位圆内时,系统响应收敛,该系统为稳定系统;当极点p 在单位圆上时,系统响应保持不变;当极点p 在单位圆外时,系统响应发散,该系统为非稳定系统。
(3)已知离散时间系统的系统函数分别为:
①H z =
z (z +2)(z−0.8e j π6)(z−0.8e −j π6) ②H z =z (z−2)
(z−0.8e j π6)(z−0.8e −j π6) 上述两个系统具有相同的极点,只是零点不同,试用MATLAB 分别绘制上述两个系统的零极点分布图及相应单位抽样响应的时域波形,观察并分析系统函数零点位置对单位抽样响应时域特性的影响。
①H z =z (z +2)(z−0.8e j π6)(z−0.8e −j π6)
MATLAB 程序如下:
b=[1 2 0]
a=[1 -0.8*3^(1/2) 0.64]
subplot(121)
zplane(b,a)
subplot(122) impz(b,a,0:20)
程序执行结果如下:
②H z =z (z−2)
(z−0.8e j π6)(z−0.8e −j π6)
MATLAB 程序如下: b=[1 -2 0]
a=[1 -0.8*3^(1/2) 0.64] subplot(121)
zplane(b,a)
subplot(122)
impz(b,a,0:20) 程序执行结果如下:
答:由题目可知,极点相同,所以,响应的波形都是收敛的;且两个系统的零点正好为相反数,其波形在形状上是上下相反的。
因此,零点不影响系统响应函数波形的收敛情况,只影响其波形的起伏状况。
四,心得体会
在最后一次实验中,MATLAB使我巩固了对系统零极点部分知识的掌握和理解。
