射线探伤4730标准

射线探伤作业安全标准

1.1 射线探伤管理

 射线探伤工作单位必须取得“辐射安全许可证”，放射工作人员必须经过环保部门培训取得相应资质证书。

 射线探伤工作原则上只能在夜间进行。

 射线探伤工作单位必须按照本单位制定的射线探伤操作规程进行操作。

 探伤结束后，必须清除现场所有带放射源的设施、材料，并告知相关人员解除警戒。

1.2 放射源储存

 放射源储存地点必须经过当地环保部门审批。

 放射源储存室或设备必须有符合国家标准要求的屏蔽设施。

 放射源储存地点应设置醒目的“当心电离辐射”警示标志，严禁无关人员进入。

 放射源库应有足够的使用面积，便于密封源存取；并应保持良好的通风和照明。

 放射源储存地点应有防火、防水等防灾措施，有报警、连锁等等保安措施。

 放射源应当单独存放，不得与易燃、易爆、腐蚀性物品等一起存放。

 反辐射源应指定专人负责管理，贮存、领取、使用、归还放射源时，应当进行登记、检查，做到账物相符。

 放射工作单位应至少每年进行一次密封源设备防护性能及安全设施检验，如发现污染或泄漏必须立即采取措施，详细记录检验结果，妥善保管归档。

1.3 射线作业防护

 放射工作单位在每次作业前，都应根据密封源的数量和活度计算空气比释动能率（mGy·h-1），放射源为X射线的，公众警戒区域范围为空气比释动能率小于4 mGy·h-1的范围；放射源为γ射线的，公众警戒区域范围为空气比释动能率小于2.5 mGy·h-1的范围。

 射线工作区域必须设置明显的警戒线和警戒标志，夜间光线不明处设置警示灯，重要交通路口或通道应有专人监护。

 射线工作人员应在空气比释动能率小于4OμGy·h-1的范围内操作。

 射线工作人员必须佩戴与放射源相匹配的个人防护装备，如铅防护服、眼镜。同时必须佩戴个人计量监测仪和具有声、光信号的射线报警器。

 工作结束后，一切防护用品及工器具必须专柜存放，严禁携带至其他区域。

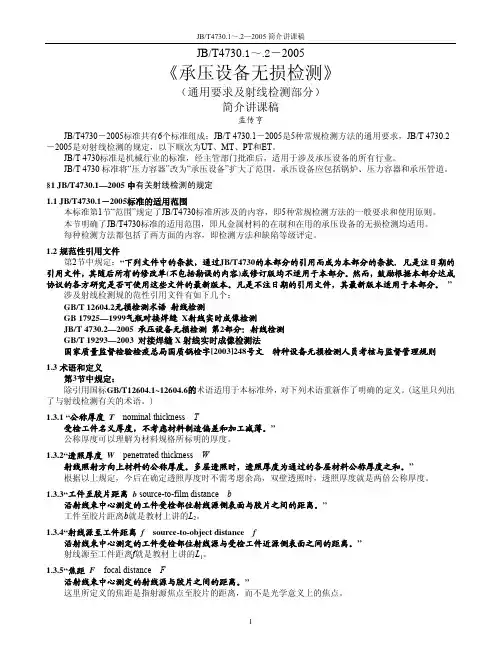

JB/T4730.1～.2—2005简介讲课稿

JB/T4730.1～.2－2005

《承压设备无损检测》

（通用要求及射线检测部分）

简介讲课稿

孟传亨

JB/T4730－2005标准共有6个标准组成：JB/T 4730.1－2005是5种常规检测方法的通用要求，JB/T 4730.2

－2005是对射线检测的规定，以下顺次为UT、MT、PT和ET。

JB/T 4730标准是机械行业的标准，经主管部门批准后，适用于涉及承压设备的所有行业。

JB/T 4730标准将“压力容器”改为“承压设备”扩大了范围。承压设备应包括锅炉、压力容器和承压管道。

§1 JB/T4730.1—2005中有关射线检测的规定

1.1 JB/T4730.1－2005标准的适用范围

本标准第1节“范围”规定了JB/T4730标准所涉及的内容，即5种常规检测方法的一般要求和使用原则。

本节明确了JB/T4730标准的适用范围，即凡金属材料的在制和在用的承压设备的无损检测均适用。

每种检测方法都包括了两方面的内容，即检测方法和缺陷等级评定。

1.2规范性引用文件

第2节中规定：“下列文件中的条款，通过JB/T4730的本部分的引用而成为本部分的条款．凡是注日期的

引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分。然而，鼓励根据本部分达成

协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。 ”

涉及射线检测规的范性引用文件有如下几个：

GB/T 12604.2无损检测术语 射线检测

GB 17925—1999气瓶对接焊缝 X射线实时成像检测

JB/T 4730.2—2005 承压设备无损检测 第2部分：射线检测

GB/T 19293—2003 对接焊缝X射线实时成像检测法

国家质量监督检验检疫总局国质锅检字[2003]248号文 特种设备无损检测人员考核与监督管理规则

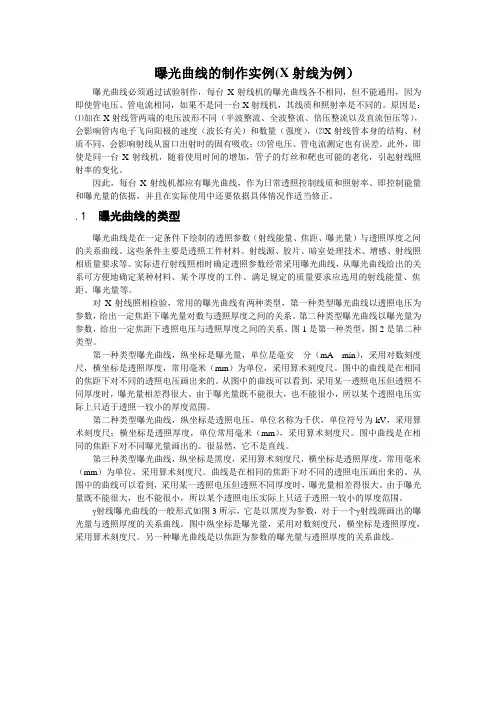

曝光曲线的制作实例(X射线为例）

曝光曲线必须通过试验制作，每台X射线机的曝光曲线各不相同，但不能通用，因为即使管电压、管电流相同，如果不是同一台X射线机，其线质和照射率是不同的。原因是：⑴加在X射线管两端的电压波形不同（半波整流、全波整流、倍压整流以及直流恒压等），会影响管内电子飞向阳极的速度（波长有关）和数量（强度），⑵X射线管本身的结构、材质不同，会影响射线从窗口出射时的固有吸收；⑶管电压、管电流测定也有误差。此外，即使是同一台X射线机，随着使用时间的增加，管子的灯丝和靶也可能的老化，引起射线照射率的变化。

因此，每台X射线机都应有曝光曲线，作为日常透照控制线质和照射率、即控制能量和曝光量的依据，并且在实际使用中还要依据具体情况作适当修正。

.1 曝光曲线的类型

曝光曲线是在一定条件下绘制的透照参数（射线能量、焦距、曝光量）与透照厚度之间的关系曲线。这些条件主要是透照工件材料、射线源、胶片、暗室处理技术、增感、射线照相质量要求等。实际进行射线照相时确定透照参数经常采用曝光曲线，从曝光曲线给出的关系可方便地确定某种材料、某个厚度的工件、满足规定的质量要求应选用的射线能量、焦距、曝光量等。

对X射线照相检验，常用的曝光曲线有两种类型，第一种类型曝光曲线以透照电压为参数，给出一定焦距下曝光量对数与透照厚度之间的关系。第二种类型曝光曲线以曝光量为参数，给出一定焦距下透照电压与透照厚度之间的关系。图1是第一种类型，图2是第二种类型。

第一种类型曝光曲线，纵坐标是曝光量，单位是毫安 · 分（mA · min），采用对数刻度尺，横坐标是透照厚度，常用毫米（mm）为单位，采用算术刻度尺。图中的曲线是在相同的焦距下对不同的透照电压画出来的。从图中的曲线可以看到，采用某一透照电压但透照不同厚度时，曝光量相差得很大。由于曝光量既不能很大，也不能很小，所以某个透照电压实际上只适于透照一较小的厚度范围。

第二种类型曝光曲线，纵坐标是透照电压，单位名称为千伏，单位符号为kV，采用算术刻度尺；横坐标是透照厚度，单位常用毫米（mm），采用算术刻度尺。图中曲线是在相同的焦距下对不同曝光量画出的。很显然，它不是直线。

无损检测4730标准

无损检测是一种通过对材料和构件进行检测，而不影响其使用性能和结构完整性的检测方法。无损检测4730标准是对无损检测方法和技术的规范，其制定的目的是为了保证无损检测的准确性和可靠性，从而确保被检测物体的安全性和可靠性。本文将对无损检测4730标准进行详细介绍，包括其背景、内容要点以及应用范围等方面的内容。

1. 背景。

无损检测4730标准是由国际无损检测协会（International Society for Non-Destructive Testing，简称ISNT）制定的国际标准。该标准是基于对无损检测技术的深入研究和实践经验总结而制定的，旨在统一无损检测的方法和要求，提高无损检测的准确性和可靠性，从而确保被检测物体的安全性和可靠性。无损检测4730标准的制定，为无损检测技术的发展和应用提供了重要的指导和依据。

2. 内容要点。

无损检测4730标准主要包括以下内容要点：

（1）无损检测的基本原理和方法，对无损检测的基本原理和常用方法进行了详细的介绍，包括超声波检测、磁粉检测、涡流检测、射线检测等。

（2）无损检测的设备和工艺，对无损检测所需的设备和工艺进行了规定，包括设备的选择和校准、检测的操作流程和注意事项等。

（3）无损检测的评定标准，对无损检测结果的评定标准进行了规定，包括缺陷的分类、尺寸和位置的评定要求等。

（4）无损检测的报告和记录，对无损检测结果的报告和记录进行了规定，包括报告的内容和格式、记录的保存和管理要求等。 3. 应用范围。

无损检测4730标准适用于各种材料和构件的无损检测，包括金属材料、非金属材料、焊接接头、铸件、锻件等。该标准适用于工业生产、航空航天、铁路运输、核能领域等各个领域，为相关行业的无损检测工作提供了重要的依据和指导。

总结。

无损检测4730标准是对无损检测方法和技术的规范，其制定的目的是为了保证无损检测的准确性和可靠性，从而确保被检测物体的安全性和可靠性。该标准的内容丰富，适用范围广泛，为无损检测工作提供了重要的依据和指导。在实际应用中，我们应当严格遵守无损检测4730标准的要求，确保无损检测工作的准确性和可靠性，为相关行业的安全生产和质量保障提供有力支持。
