厂房安装挡烟垂壁施工方案

厂房滑触线安装、电缆敷设及厂区照明工程

施

工

方

案

编 制：XX

审 核：XX

批 准：XX

施工单位：XX建设集团有限公司

目 录

1、编制依据及原则

2、工程概况

3、项目管理机构

4、施工部署

5、对技术规定的承诺

6、主要分部、分项工程的施工工艺方法

7、质量保证措施

8、工期保证措施

9、资源（人、机、料）计划

10、安全措施

11、文明施工措施 厂房滑触线安装、电缆敷设及厂区照明工程施工方案

一、编制依据及原则

1、编制依据：

1.1 工程招标文件

1.2 招标图纸

1.3 国家现行的规程、规范及验评标准

1.4 企业标准

1.5厂房滑触线安装、电缆敷设及厂区照明工程的现场实际情况

1.6 同类工程施工经验

2、编制原则

2.1 加强施工过程中的质量控制，确保工程质量等级达到省优

2.2 科学、合理的安排施工顺序及施工进度，保证工程顺利完工

2.3 合理规划施工平面，搞好文明施工，树立企业良好形象

2.4 结合同类工程施工经验，重点阐述主要分部、分项工程施工工艺及方法

二、工程概况

本系统工程内容电气管线图纸1019-01DQ02—01-07（其中材料表中预埋钢管不在本招标范围内）、成品料场照明图纸1019-04DQ04—01-04、循环水池区仪表图纸1019-01YB01—01-09、龙门吊及行车电气图纸1019-01DQ04-01—06、冷却水池仪表图纸1019-01YB03—01-07

2、还包括与工程相关的设计变更、技术交底、标前答疑、招标会上明确的工程内容等。

三. 施工管理机构

为保证工程进度和工程质量，将组织操作技能高，敢打硬仗，吃苦耐劳的人员组成精良干的职工队伍，在项目经理和各职能部门的领导下，优质、高速、低耗完成施工任务。

项目主要管理人员详见下表：

姓名 职务 职称 主要职责

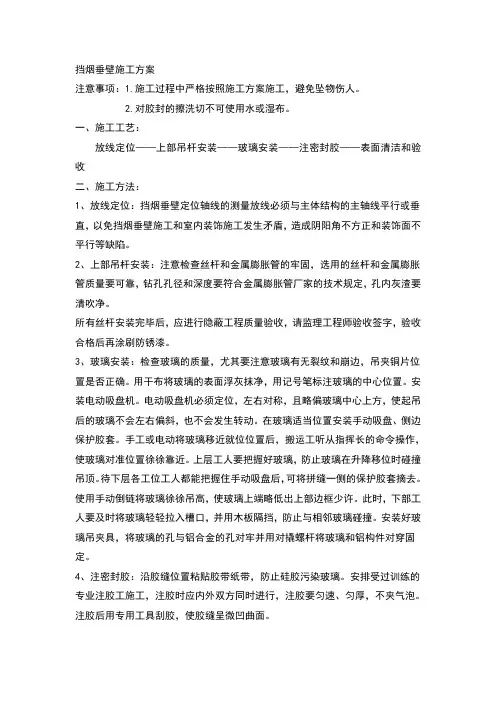

挡烟垂壁施工方案

注意事项：1.施工过程中严格按照施工方案施工，避免坠物伤人。

2.对胶封的擦洗切不可使用水或湿布。

一、施工工艺：

放线定位——上部吊杆安装——玻璃安装——注密封胶——表面清洁和验收

二、施工方法：

1、放线定位：挡烟垂壁定位轴线的测量放线必须与主体结构的主轴线平行或垂直，以免挡烟垂壁施工和室内装饰施工发生矛盾，造成阴阳角不方正和装饰面不平行等缺陷。

2、上部吊杆安装：注意检查丝杆和金属膨胀管的牢固，选用的丝杆和金属膨胀管质量要可靠，钻孔孔径和深度要符合金属膨胀管厂家的技术规定，孔内灰渣要清吹净。

所有丝杆安装完毕后，应进行隐蔽工程质量验收，请监理工程师验收签字，验收合格后再涂刷防锈漆。

3、玻璃安装：检查玻璃的质量，尤其要注意玻璃有无裂纹和崩边，吊夹铜片位置是否正确。用干布将玻璃的表面浮灰抹净，用记号笔标注玻璃的中心位置。安装电动吸盘机。电动吸盘机必须定位，左右对称，且略偏玻璃中心上方，使起吊后的玻璃不会左右偏斜，也不会发生转动。在玻璃适当位置安装手动吸盘、侧边保护胶套。手工或电动将玻璃移近就位位置后，搬运工听从指挥长的命令操作，使玻璃对准位置徐徐靠近。上层工人要把握好玻璃，防止玻璃在升降移位时碰撞吊顶。待下层各工位工人都能把握住手动吸盘后，可将拼缝一侧的保护胶套摘去。使用手动倒链将玻璃徐徐吊高，使玻璃上端略低出上部边框少许。此时，下部工人要及时将玻璃轻轻拉入槽口，并用木板隔挡，防止与相邻玻璃碰撞。安装好玻璃吊夹具，将玻璃的孔与铝合金的孔对牢并用对撬螺杆将玻璃和铝构件对穿固定。

4、注密封胶：沿胶缝位置粘贴胶带纸带，防止硅胶污染玻璃。安排受过训练的专业注胶工施工，注胶时应内外双方同时进行，注胶要匀速、匀厚，不夹气泡。注胶后用专用工具刮胶，使胶缝呈微凹曲面。 5、表面清洁和验收

将玻璃内外表面清洗干净。再一次检查胶缝并进行必要的修补。整理施工记录和验收文件，积累经验和资料。

钢结构安装施工方案

一、作业准备

(1) 技术资料准备

A)将施工图纸及技术文件、施工作业指导书发放至施工班组。

B)组织有关施工人员认真熟悉图纸及施工作业指导书,学习施工规范、规程,掌握施工工艺。

C)编制设备复印查记录表格及各种安装记录表格。

(2) 施工准备

A)厂房基础检查、划线和垫铁安装

1) 钢构架安装前必须根据验收记录进行基础复查,并应符合下列要求:

a) 符合设计和国家标准《混凝土结构工程及验收规范》的规定

b) 定位轴线应与厂房建筑标准点校核无误。

c) 厂房基础划线允许偏差为:

柱子间距:≦10m ±1mm

>10m±2mm

柱子相应对角线:≦20m 5mm

>20m8mm

2) 基础表面与柱脚底板的二次灌浆间隙不得小于50mm,基础表面应全部打出麻面,放置垫铁处应凿平。

3) 柱底板找正依靠底板上的调平螺丝来实现或用水平仪在调平螺丝的正下方放置一块垫铁,垫铁表面应加工平整。

B. 施工步骤如下:

1) 根据建筑提供的纵、横中心线进行基础画线,并校正纵横向联合中心线。

2) 在厂房纵横中心线各拉一根钢丝,检查各立柱间距、对角线是否正确。

3) 将立柱十字中心线引至基础四周,并作好标记。

4) 检查各基础锚栓尺寸及锚栓标高是否符合要求

5) 根据图纸结构进行清点编号,需用构件运到施工现场

6) 复查主要构件的外型尺寸及外观状况

7) 下部和上部立柱应划出其四面中心线,并延至底板、顶板四周作好标示。

8) 下部立柱划出1米标高线,并打样冲眼。

9) 对合金材质部件进行复核

10)高强螺栓施工前,按规定数量进行抽样检查。

11)准备好施工用的撬棒、垫铁、链条葫芦、脚手架、脚手板等

二、作业条件

1) 钢结构立柱、横梁到货齐全,水平支撑、等满足安装要求

2) 进入施工现场道路畅通

3) 钢结构锚栓安装完毕,建筑锚栓灌浆完毕,施工场地平整

挡烟垂壁施工方案

一、项目背景

挡烟垂壁是指在建筑物的楼层之间设置隔断，以便控制和阻挡烟气扩散的设施。在公共场所，如商场、办公楼、酒店等，挡烟垂壁的施工是必不可少的，以确保人员的安全和舒适度。

二、施工目标

本文档将介绍挡烟垂壁施工的步骤和要点，以确保施工过程的高效和质量。施工的目标是实现以下几点： 1. 提供有效的隔断烟气的功能，确保人员和财产的安全；

2. 确保垂壁的稳固性和耐久性；

3. 符合相关的建筑标准和规范要求。

三、施工步骤

挡烟垂壁的施工步骤如下：

1. 确定挡烟垂壁的位置和尺寸：根据建筑平面图和烟气扩散情况，确定垂壁的位置和尺寸，确保有效阻隔烟气的蔓延。 2. 准备施工材料和工具：根据设计要求，准备所需的垂壁板材、金属框架、固定螺丝、胶水等施工材料和工具。

3. 安装金属框架：根据设计要求，在楼层之间安装金属框架，确保固定和支撑垂壁的稳固性。

4. 安装垂壁板材：将预先加工好的垂壁板材安装在金属框架上，使用固定螺丝将板材固定在框架上。确保板材之间的缝隙紧密，防止烟气泄漏。 5. 完善细节处理：逐步安装与垂壁相关的配件和细节处理，如垂壁顶部的防烟密封条、垂壁下部的保护踢脚线等，确保施工的完整性和美观度。

6. 检验和验收：完成施工后，进行垂壁的检验和验收，确保施工质量和符合相关的标准要求。

四、施工要点

在挡烟垂壁的施工过程中，需要注意以下要点： 1. 施工材料的选择和质量：选择符合相关标准和规范要求的施工材料，确保其质量和耐久性。

2. 施工过程的规范性和严谨性：按照施工步骤和要求进行施工，确保每个步骤的准确性和质量。

3. 施工人员的专业素养和技能：由经验丰富的施工人员进行挡烟垂壁施工，确保施工过程的安全和质量。

4. 相关安全措施的采用：在施工过程中，采取必要的安全措施，确保施工人员的安全。 5. 监查和验收程序的落实：施工过程中进行监督和检查，并按照相应的程序进行验收，确保施工质量和合规性。
