1 / 1 变电站综合自动化仿真系统

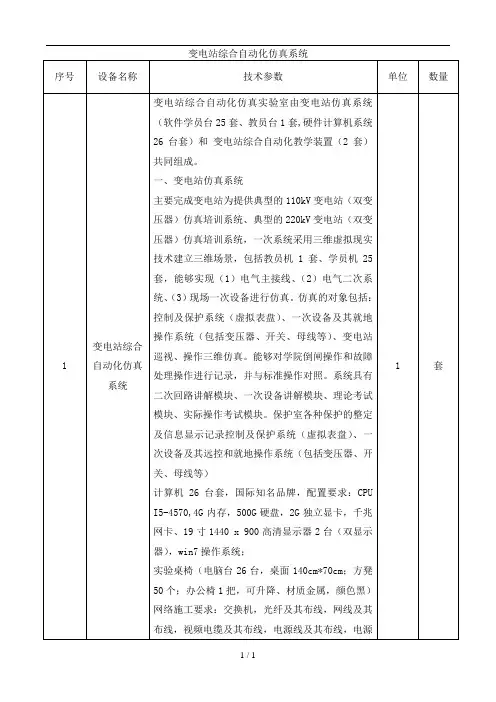

序号 设备名称 技术参数 单位 数量
1 变电站综合自动化仿真系统 变电站综合自动化仿真实验室由变电站仿真系统（软件学员台25套、教员台1套,硬件计算机系统26台套）和 变电站综合自动化教学装置（2套）共同组成。
一、变电站仿真系统
主要完成变电站为提供典型的110kV变电站（双变压器）仿真培训系统、典型的220kV变电站（双变压器）仿真培训系统，一次系统采用三维虚拟现实技术建立三维场景，包括教员机1套、学员机25套，能够实现（1）电气主接线、（2）电气二次系统、（3）现场一次设备进行仿真。仿真的对象包括：控制及保护系统（虚拟表盘）、一次设备及其就地操作系统（包括变压器、开关、母线等）、变电站巡视、操作三维仿真。能够对学院倒闸操作和故障处理操作进行记录，并与标准操作对照。系统具有二次回路讲解模块、一次设备讲解模块、理论考试模块、实际操作考试模块。保护室各种保护的整定及信息显示记录控制及保护系统（虚拟表盘）、一次设备及其远控和就地操作系统（包括变压器、开关、母线等）
计算机26台套，国际知名品牌，配置要求：CPU
I5-4570,4G内存，500G硬盘，2G独立显卡，千兆网卡、19寸1440 x 900高清显示器2台（双显示器），win7操作系统；
实验桌椅（电脑台26台，桌面140cm*70cm；方凳50个；办公椅1把，可升降、材质金属，颜色黑）
网络施工要求：交换机，光纤及其布线，网线及其布线，视频电缆及其布线，电源线及其布线，电源1 套
1 / 1 插座及其安装，网络接口及其安装
应提供实训教材包括：电子版1份，纸质版26份，各种变电站操作、仿真等的技术规范以便于学生学习
二、变电站综合自动化教学装置
能够满足110kV变电所（双变压器）及负荷实验实训需求，配有馈出微机保护(带相间距离)、变压器微机保护，备用电源自动投入、RLC三相负载箱、智能电量监测仪、微型断路器等工业现场广泛使用的部件，功能强大，涵盖面广，能模拟工业现场实际的电器投切操作、倒闸操作及各种运行方式的操作。

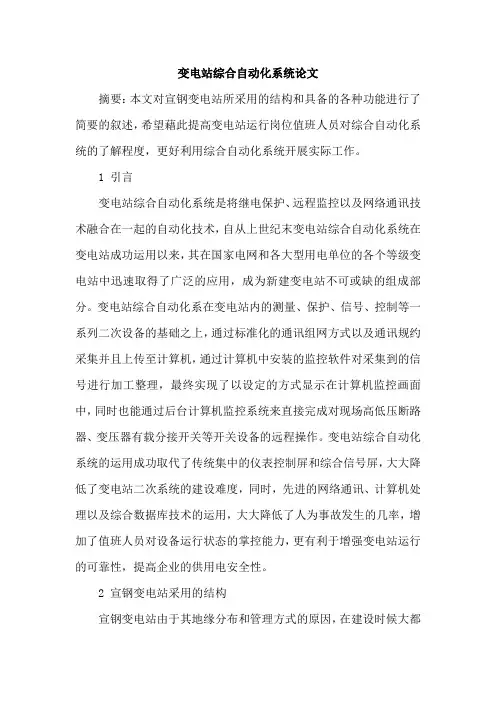

变电站综合自动化系统论文
摘要：本文对宣钢变电站所采用的结构和具备的各种功能进行了简要的叙述，希望藉此提高变电站运行岗位值班人员对综合自动化系统的了解程度，更好利用综合自动化系统开展实际工作。
1 引言
变电站综合自动化系统是将继电保护、远程监控以及网络通讯技术融合在一起的自动化技术，自从上世纪末变电站综合自动化系统在变电站成功运用以来，其在国家电网和各大型用电单位的各个等级变电站中迅速取得了广泛的应用，成为新建变电站不可或缺的组成部分。变电站综合自动化系在变电站内的测量、保护、信号、控制等一系列二次设备的基础之上，通过标准化的通讯组网方式以及通讯规约采集并且上传至计算机，通过计算机中安装的监控软件对采集到的信号进行加工整理，最终实现了以设定的方式显示在计算机监控画面中，同时也能通过后台计算机监控系统来直接完成对现场高低压断路器、变压器有载分接开关等开关设备的远程操作。变电站综合自动化系统的运用成功取代了传统集中的仪表控制屏和综合信号屏，大大降低了变电站二次系统的建设难度，同时，先进的网络通讯、计算机处理以及综合数据库技术的运用，大大降低了人为事故发生的几率，增加了值班人员对设备运行状态的掌控能力，更有利于增强变电站运行的可靠性，提高企业的供用电安全性。
2 宣钢变电站采用的结构
宣钢变电站由于其地缘分布和管理方式的原因，在建设时候大都选择开闭站的方式，这种模式下的变电站综合自动化系统网络层分为三层。首层为监控侧，监控层由数据服务器以及工程师站组成，能够通过电力系统专业监控软件对从终端设备采集到的数据进行运算处理；监控层具备良好的人机界面，满足值班人员对变电站电气设备的监控以及操作工作；同时监控层的数据经过处理后可以转发给网络上授权的用户设备，满足WEB发布以及网络数据调用要求。第二层是通讯层，通讯层的设备主要由工业级的网络交换机、通讯管理机以及实现网络连接的网线和光纤组成，网络层负责联络终端设备和监控层服务器，负责所有的通讯设备管理以及网络地址分配功能，是综合自动化可靠运行的关键。第三层是电气间隔层，电气间隔层包括了各电气间隔的保护装置、信号采集装置以及各种第三方设备（电度表，数字温度计、模拟屏等），电气间隔层负责与一次设备进行数据采集、控制输出等工作。
变电站综合自动化系统设计方案
1.1.2 研究现状
变电站综合自动化系统是利用先进的计算机技术、现代电子技术、通信技术和信息处理技术等实现对变电站二次设备(包括继电保护、控制、测量、信号、故障录波、自动装置及远动装置等)的功能进行重新组合、优化设计，对变电站全部设备的运行情况执行监视、测量、控制和协调的一种综合性的自动化系统。通过变电站综合自动化系统各设备间相互交换信息，数据共享，完成变电站运行监视和控制任务。变电站综合自动化替代了变电站常规二次设备，简化了变电站二次接线。变电站综合自动化是提高变电站安全稳定运行水平、降低运行维护成本、提高经济效益、向用户提供高质量电能的一项重要技术措施。
如今变电站综合自动化已成为热门话题，研究单位和产品也越来越多，国具有代表性的公司和产品有：四方公司的CSC 2000系列综合自动化系统，南瑞集团公司的BSJ2200计算机监控系统，南瑞继电保护电气的RCS一9000系列综合自动化系统，国电南自PS 6000系列综合自动化系统、国测GCSIA变电站综合自动化系统、许继电气公司的CBZ一8000系列综合自动化系统。国外具有代表性的公司和产品有：瑞典ABB的MicroSCADA自动化系统等。现在的变电站自动化系统将站间隔层设备（包括微机继电保护及自动装置、测控、直流系统等）以互联的方式与主机实现数据交换与处理，从而构成一种服务于电网安全与监测控制，全分散、全数字化和可操作的自动控制系统。
本系统站控层用的软件工具是瑞典ABB公司开发的用于变电站自动化系统的MicroSCADA和COM500，COM500作为前置机，它是整个系统数据采集的核心，MicroSCADA用于后台监控；间隔层测控装置用的主要是芬兰ABB公司生产的是REF54_系列和瑞典ABB公司生产的REC561等自动化产品，远动装置用的是创维自动化工程自主研发CWCOM200。
1.3 研究容及要求
-160- 第七章 变电站综合自动化系统
第一节 变电站综合自动化系统概述
1) 因此，变电站综合自动化是自动化技术、计算机技术和通信技术等高科技在变电站领域的综合应用。
2) 只有通过变电站自动化系统才能向电力系统的调度中心提供完整和可靠的信息，调度中心才能了解和掌握电力系统实时的运行状态。同时，调度中心对电力系统要下发各种远方控制命令，这些命令只有通过变电站的自动化装置才能最终完成。也可以说没有一个完整、先进、可靠的基础自动化就不可能实现一个高水平的电网调度自动化。
3) 变电站综合自动化系统是将变电站的二次设备（包括测量仪表、信号系统、继电保护、自动装置和远动装置）等经过功能的组合和优化设计。
4) 微机保护代替常规的继电保护屏，改变了常规继电保护装置不能与外界通信的缺陷。
5) 变电站综合自动化系统可以采集到比较齐全的数据和信息，利用计算机的高速计算能力和逻辑判断功能，可方便的监视和控制变电站内各种设备的运行，取代了常规的测量和监视仪表、常规控制屏、中央信号系统和远动屏。
6) 变电站综合自动化系统具有功能自动化、结构微机化、操作监视屏幕化、运行管理智能化等特征。
-161- 7) 它的应用为变电所无人值班提供了强有力的现场数据采集和监控支持。
8) 其主要功能为：①对变电所所管辖的配电网实行监视和自动操作，如通过投切配电网中的联络开关和分段开关，切除故障或者调整功率分布。②在系统频率下降时，切除负荷，或在电压变动时自动投切电容器或者调节变压器的分接头，调节系统的电压和无功，提高供电质量。③通过对负荷的直接控制来调节负荷曲线和保持电能的供需平衡。
9) 传统变电站自动化系统和变电站综合自动化系统的优越性体现：
1、传统的变电站大多数采用常规设备。尤其是二次设备中的继电保护和自动装置、远动装置等，采用了电磁式或是晶体管形式，因此结构复杂、可靠性不高，本身没有故障自检功能，因此不能满足现代电力系统高可靠性的要求。
