CAD图纸打印与输出教程

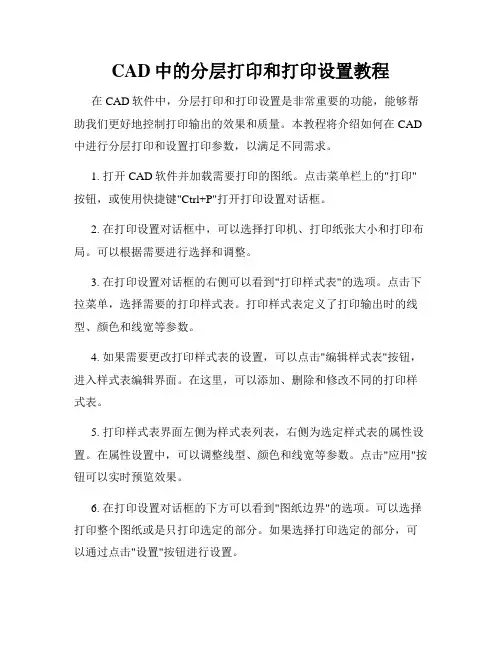

CAD中的分层打印和打印设置教程

在CAD软件中，分层打印和打印设置是非常重要的功能，能够帮助我们更好地控制打印输出的效果和质量。本教程将介绍如何在CAD中进行分层打印和设置打印参数，以满足不同需求。

1. 打开CAD软件并加载需要打印的图纸。点击菜单栏上的"打印"按钮，或使用快捷键"Ctrl+P"打开打印设置对话框。

2. 在打印设置对话框中，可以选择打印机、打印纸张大小和打印布局。可以根据需要进行选择和调整。

3. 在打印设置对话框的右侧可以看到"打印样式表"的选项。点击下拉菜单，选择需要的打印样式表。打印样式表定义了打印输出时的线型、颜色和线宽等参数。

4. 如果需要更改打印样式表的设置，可以点击"编辑样式表"按钮，进入样式表编辑界面。在这里，可以添加、删除和修改不同的打印样式表。

5. 打印样式表界面左侧为样式表列表，右侧为选定样式表的属性设置。在属性设置中，可以调整线型、颜色和线宽等参数。点击"应用"按钮可以实时预览效果。

6. 在打印设置对话框的下方可以看到"图纸边界"的选项。可以选择打印整个图纸或是只打印选定的部分。如果选择打印选定的部分，可以通过点击"设置"按钮进行设置。 7. 点击"设置"按钮后，会弹出"打印区域设置"对话框。通过选择不同的打印区域模式，可以自由定义打印输出的范围。可以通过窗口选择、多边形选择或手动选择方式进行定义。

8. 在打印区域设置对话框中，还可以调整图纸的比例和旋转角度。选择完毕后，点击"确定"即可返回打印设置对话框。

9. 在打印设置对话框的下方还可以看到"其他设置"的选项。在这里，可以设置页码、图纸方向、打印窗口和图纸比例等参数。根据实际需求进行选择和调整。

10. 最后，在打印设置对话框的右下角可以找到"打印预览"按钮。点击该按钮可以预览打印输出的效果。可以通过滚动、放大和缩小等操作查看更多细节。

11. 打印预览界面的左侧为实际的打印输出图像，右侧为图例和尺寸等附加信息。可以通过调整打印预览界面的参数，如比例、背景颜色和图例显示等。

CAD中的图纸导出与打印技巧

CAD软件在设计和制图领域具有广泛的应用。在完成设计和制图工作后，通常需要将图纸导出并打印出来。本文将介绍CAD中的图纸导出和打印的技巧，帮助读者更高效地使用CAD软件。

一、图纸导出

图纸导出是将CAD中设计好的图纸以文件的形式保存，以便在其他软件或设备上进行查看或打印。以下是几种常用的图纸导出格式：

1. DWG格式：DWG格式是AutoCAD软件的原始文件格式。如果需要与其他CAD软件进行兼容，最好选择导出为DWG格式。导出DWG格式时，可以设置图纸的版本以确保兼容性。

2. DXF格式：DXF格式是AutoCAD支持的另一种图纸导出格式。与DWG格式不同，DXF格式是一种开放标准，可以在多个CAD软件之间进行转换和共享。若需将图纸导出到其他CAD软件进行编辑，选择导出为DXF格式是一个不错的选择。

3. PDF格式：PDF格式是一种便于查看和打印的格式，几乎可以在所有设备上打开。将图纸导出为PDF格式可以方便地与其他人进行共享和查看。在CAD软件中导出PDF格式时，可以设置为高质量输出以保证打印质量。

4. Image格式：将图纸导出为图像格式（如JPEG、PNG等）可以方便地用于嵌入到文档或在网页上展示。图像格式适用于不需要进行编辑的情况。 在CAD软件中进行图纸导出时，可以根据需求选择适合的导出格式，并根据需要设置相应的参数。

二、图纸打印

图纸打印是将CAD中设计好的图纸输出到打印设备上，以获取实际纸质图纸。以下是几个需要注意的打印技巧：

1. 选择打印机：在进行图纸打印前，需要选择适合的打印机。如果需要高精度和高质量的打印输出，最好选择专业的CAD打印机。对于一般的打印需求，普通的彩色打印机也可以满足要求。

2. 页面设置：在进行图纸打印前，需要进行页面设置。在CAD软件中，可以设置纸张大小、打印比例等参数。确保页面设置与实际需求相符，以避免图纸被裁切或缩小。

CAD如何输出A3+的PDF图纸教程

说明：标准的A3尺寸（297mm*420mm）图纸想必大家都会打印，但是日常中会遇到A3+尺寸（宽度

297mm，长度大于420mm）的图纸，怎么办呢？

1. 准备工作：使用到的软件AutoCAD、Adobe acrobat。

2. 量取图框Y增量。打开CAD图纸，量取图框斜边距离，查询到Y增量=420单位

3. 计算打印比例。A3图纸宽为297mm，CAD图中Y增量=420单位。所以1mm=420/297=1.414单位

4. 打印参数设置。CTRL+P打开打印窗口。①打印机选择“Adobe PDF”；②图纸尺寸选择“Oversize A0”；③

打印范围选择“窗口”，选择打印对象时比所画图框稍大，保证全部显示；④打印比例填写1.414，计算步

骤查看第3步；⑤打印样式表选择“monochrome.ctb”。

5. PDF文件输出。全部参数设置完成后，预览无误，点击确定输出PDF文件

6. PDF文件裁剪。①自定义快速工具；②编辑PDF——裁剪页面——添加，添加到快捷工具栏；③点击“裁

剪页面”，按照图纸的边框进行框选，再点击回车，点击确定后完成图纸裁剪。

CAD打印输出的应用及技巧

Auto CAD2000是最新版本的计算机辅助绘图工具软件，和早期版本相比增加了许多新功能，使使用者无论是在绘图还是在图纸输出等方面更加得心应手，下面是笔者根据实际工作经验提供的绘图、出图时的设置及图纸输出的一些技巧。笔者使用的绘图仪型号为HP DesignJet 750c Plus。

一、Auto CAD2000在图纸设置及打印方面的几点新功能：

1、新增的布局选项

在AutoCAD2000中，以前的图纸空间被布局所代替，布局是一种增强的图纸空间环境，它模拟图纸页面，设定了视口并确定了输出时的页面设置，从而提供直观的打印设置。在一个图形文件中可以设定多个图纸空间布局，每个布局都有一个唯一的名称，布局可以复制、移动、重命名和删除，也可以保存在模板文件中为新的图形文件使用。布局可以通过状态栏上的布局选项卡或使用布局向导来创建，在"布局设置"中可进行打印效果的一系列设置，创建完成后的布局窗口如图1所示： 最外边的矩形轮廓表示当前配置的打印机设备使用的图纸尺寸，虚线的矩形表示的是纸张的可打印区域，浮动视口是模型空间的观察窗，在浮动视口将不能直接编辑模型空间的对象，要编辑，必须在模型空间中进行，或者在布局中双击这个视口，使之成为激活的、"透视到模型空间"的状态，然后在视口中处理模型空间对象。

2、打印功能的新特性

在AutoCAD2000中打印功能已显著增强，能更加便捷稳定地打印出高质量的图纸，新打印特性包括：随图形文件保存打印输出参数、可在屏幕上显示打印线宽、所见即所得的布局、利用打印样式表对硬盘拷贝输出实行更全面的控制、完全由打印设备决定图纸尺寸等，并有全新的向导引导配置打印设备、自定义图纸尺寸，还新增了"页面设置"选项，"页面设置"就是随布局一起保存的打印设置，有 "打印设备"和"布局设置"两个选项，包括打印设备、打印样式表、打印区域、图纸旋转、打印偏移、图纸大小和缩放比例等功能，其"布局设置"项显示如图2示。
