点式玻璃幕墙施工

拉索式点支式玻璃幕墙施工要点

拉索式点支式玻璃幕墙是一种现代建筑中常见的外墙结构，具有美观、透光、节能等特点，其施工要点主要包括以下几个方面。

一、基础施工

1. 基础的设计和施工要根据具体的工程情况进行，确保其承载能力和稳定性。

2. 基础的混凝土浇筑要求平整牢固，保证拉索的承载能力。

二、钢结构搭设

1. 根据设计图纸，搭建好整个钢结构框架，包括主梁、横梁和立柱等，确保其稳定性和安全性。

2. 钢结构的连接方式要牢固可靠，采用焊接或螺栓连接，确保整个结构的稳定性。

三、玻璃安装

1. 玻璃板必须符合国家相关标准，具有足够的强度，以及耐风、耐冲击的性能。

2. 玻璃的安装要注意保护，避免破损和划伤。

3. 玻璃板的安装要使用专门的工具和设备，保证其垂直度和平整度。

4. 玻璃板的连接要密封可靠，采用专用的胶水或橡胶垫，确保其防水和气密性。

四、拉索安装

1. 拉索要选用高强度、耐腐蚀的材料，如不锈钢丝绳。

2. 拉索的布置要根据玻璃幕墙的设计要求进行，保持均匀和稳定。

3. 拉索与玻璃板的连接要牢固可靠，采用专门的夹具和连接件。

五、完成和验收

1. 完成施工后，要进行全面检查，确保各个部分的安装质量和连接稳定。

2. 进行验收前，要清理工地，并恢复原状，保证安全和卫生。

3. 验收时要检查玻璃、拉索和整体结构的安全性和美观度，确保达到设计要求。 在进行拉索式点支式玻璃幕墙施工时，需要严格按照相关的设计图纸和施工规范进行操作，保证施工质量和安全。还要根据具体的工程情况，采取相应的措施，确保施工的顺利进行和良好的效果。

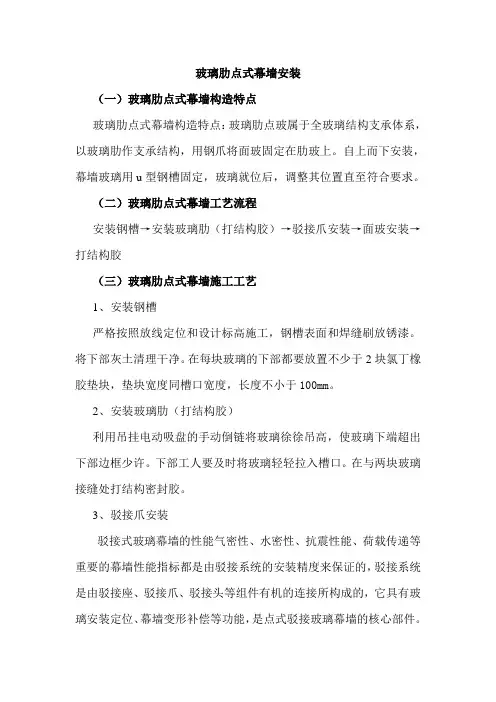

玻璃肋点式幕墙安装

（一）玻璃肋点式幕墙构造特点

玻璃肋点式幕墙构造特点：玻璃肋点玻属于全玻璃结构支承体系，以玻璃肋作支承结构，用钢爪将面玻固定在肋玻上。自上而下安装，幕墙玻璃用u型钢槽固定，玻璃就位后，调整其位置直至符合要求。

（二）玻璃肋点式幕墙工艺流程

安装钢槽→安装玻璃肋（打结构胶）→驳接爪安装→面玻安装→打结构胶

（三）玻璃肋点式幕墙施工工艺

1、安装钢槽

严格按照放线定位和设计标高施工，钢槽表面和焊缝刷放锈漆。将下部灰土清理干净。在每块玻璃的下部都要放置不少于2块氯丁橡胶垫块，垫块宽度同槽口宽度，长度不小于100mm。

2、安装玻璃肋（打结构胶）

利用吊挂电动吸盘的手动倒链将玻璃徐徐吊高，使玻璃下端超出下部边框少许。下部工人要及时将玻璃轻轻拉入槽口。在与两块玻璃接缝处打结构密封胶。

3、驳接爪安装

驳接式玻璃幕墙的性能气密性、水密性、抗震性能、荷载传递等重要的幕墙性能指标都是由驳接系统的安装精度来保证的，驳接系统是由驳接座、驳接爪、驳接头等组件有机的连接所构成的，它具有玻璃安装定位、幕墙变形补偿等功能，是点式驳接玻璃幕墙的核心部件。 ①驳接座的安装

在结构调整结束后按照控制单元所控制的驳接座安装点进行驳接座的安装，对结构偏移所造成的安装点误差可用偏心座和偏心头来校正，确保驳接座在偏心安装尺寸小于3mm，对角线偏差小于5mm，用激光指向仪校准。

②驳接爪的安装

在驳接座焊接安装结束后开始定位驳接爪，将驳接爪的受力孔向下，并用水平尺校准两横向孔的水平度（两水平孔偏差小于0.5mm），安装定位销。

③驳接头的安装

驳接头在安装之前要对其螺纹的松紧度、驳接头与胶垫的配合情况进行100%的检查。先将驳接头的前部安装在玻璃的固定孔上并销紧，确保每件驳接头内的衬垫齐全，使金属与玻璃隔离，保证玻璃的受力部分为面接触，并保证销紧环锁紧密封，锁紧扭矩10N·m，在玻璃吊装到位后将驳接头的尾部与驳接爪相互联接并锁紧，同时要注意玻璃的内侧与驳接爪的定位距离在规定范围以内。

点式玻璃幕墙安装施工方案及工艺方法

1、点式玻璃幕墙与一般玻璃幕墙的区别

点式玻璃幕墙它的全称为金属支承结构点式玻璃幕墙，与一般玻璃幕墙的主要区别是：

(1)结构形式：点式玻璃幕墙是采用计算机设计的现代结构技术和玻璃技术相结合的一种全新建筑空间结构体系，幕墙骨架主要由无缝钢管、不锈钢拉杆(或再加拉索)和不锈钢爪件所组成，它的面玻璃在角位打孔后，用金属接驳件连接到支承结构的全玻璃幕墙上。而一般玻璃幕墙则多为平面框式、竖向杆件受力体系的结构。

(2)玻璃固定形式：点式玻璃幕墙的玻璃是用不锈钢爪件穿过玻璃上预钻的孔得以可靠固定的，而一般玻璃幕墙，如全隐式或半隐式都是用结构胶粘接固定在框架上的。

(3)构件加工：点式玻璃幕墙的主要金属构件，均需车钻、冲压机床的精密加工，成批工厂化生产，现场安装精度高而质量好。而一般玻璃幕墙的铝合金多在施工现场就地赖电动机具制作，加工略嫌粗糙，精度不高，效能低。

(4)玻璃品种与规格：点式玻璃幕墙所用的玻璃多为低辐射或白钢化中空玻璃，且对解决城市光污染有一定效果，玻璃规格限制不是那么严格。而一般玻璃幕墙常采用镀膜反射玻璃，玻璃规格一般偏小。

2、安装工艺

(1)安装施工顺序：现场测量放线→安装(预埋)铁件→安装钢管立柱→安装钢管横梁→安装不锈钢拉杆→钢结构检查验收→除锈刷油漆→安装玻璃→玻璃打胶→清理玻璃表面→竣工验收。

安装施工质量控制：

首先对加工生产的钢构件及钢化中空玻璃按国家规范组织进行验收，并审核出厂合格证，未经认定合格不得使用；

其次，铁件的安装是整个安装工程的基础，既是难点，又是重点，必须严格按图纸要求认真测量放线，需经检查核对确认无误后方可定位施工；

第三、按照施工方案确定的顺序，先安装钢管立柱并固定，再按单元从上到下安装钢管横梁，在安装尺寸复核调整无误后焊牢，注意焊接质量，做好防腐。 在安装横梁的同时按顺序及时安装横向及竖向拉杆，并按设计要求分阶段施加预应力；

拉索式点支式玻璃幕墙施工要点

拉索式点支式玻璃幕墙是一种广泛应用于建筑外立面的结构体系，其突出的特点是玻璃幕墙系统基本不占据结构空间，能够最大限度地减轻建筑物的自重和抗风性能要求。在大型建筑项目中，拉索式点支式玻璃幕墙的施工工艺至关重要，本文将从施工前期准备、施工工艺流程、施工安全等方面，对拉索式点支式玻璃幕墙的施工要点进行详细介绍。

一、施工前期准备

1. 检验材料：在开始施工之前，首先需要对各种玻璃、金属构件和连接件等材料进行检验，确保其符合设计要求和标准规范，以保证幕墙的质量和安全性。

2. 制定施工计划：根据设计图纸和施工图纸，制定详细的施工计划，明确施工工艺流程、施工期限和质量要求，确保施工能够按时按质完成。

3. 安全防护措施：在施工现场设置必要的安全防护措施，包括围挡、安全网、安全带等，确保施工人员和周围人员的人身安全。

二、施工工艺流程

1. 钢结构安装：首先需要对建筑结构进行钢结构的安装，包括支撑结构和拉索支架等，确保能够承受玻璃幕墙的重量和外部荷载。

2. 玻璃安装：按照设计要求，在钢结构上安装预制好的玻璃板，采用专用的吊装设备进行吊装，并使用临时支撑进行固定。

3. 点支构件安装：在安装玻璃的需要进行点支构件的安装，包括点支螺栓、点支杯、点支板等，确保玻璃能够牢固地固定在钢结构上。

4. 拉索安装：根据设计要求，安装拉索及其连接件，并进行张拉调整，确保玻璃幕墙能够满足抗风和自重要求。

5. 密封胶条安装：在玻璃板的边缘和点支构件的连接处，安装密封胶条，确保玻璃幕墙的密封性和防水性。

三、施工安全

1. 施工人员培训：施工现场的操作人员需要接受相关的安全培训，了解施工规范和安全操作流程，确保施工安全。

2. 安全带使用：在高空作业的过程中，施工人员必须使用安全带，确保其人身安全。 3. 安全检查：在施工过程中，需要定期进行安全检查，发现安全隐患及时排除，并对施工现场进行安全整改。
