碳黑和炭黑有什么区别

碳黑和炭黑有什么区别

碳黑和炭黑虽然只有一字之差，但是它们存在明显的不同。

1. 生产方法：碳黑是通过燃烧碳质物和蒸汽裂解烃得到的，相比于炭黑过程中对煤或沥青的需求较小，并且对环境的污染也较少。而炭黑是通过烟煤或石油沥青的裂解过程中产生的副产物，所以炭黑的生产成本相对较低，同时也带来了环境污染问题。

2. 材料成分：炭黑主要成分是碳素元素，但同时也含有杂质和其他元素，如氢、氧、氮、硫等，其中碳素含量大于95%。而碳黑是一种碳氧化合物，其主要成分是碳和氧元素。

3. 性质差异：炭黑比碳黑更硬，优异的加工和耐磨性能使炭黑广泛用于轮胎、橡胶、涂料等领域。而碳黑的特性使其成为用于墨水、印刷油墨、塑料等领域的主要添加剂。

4. 应用范围：炭黑在橡胶和墨水的生产中应用广泛。碳黑也广泛应用于天然橡胶、合成橡胶、塑料和沥青等领域，其在橡胶制品中的应用也越来越普遍。

总的来说，碳黑和炭黑在生产方法、材料成分、性质和应用范围等方面都存在明显的差异。在实际使用时，需要根据不同的行业和需求进行选择。

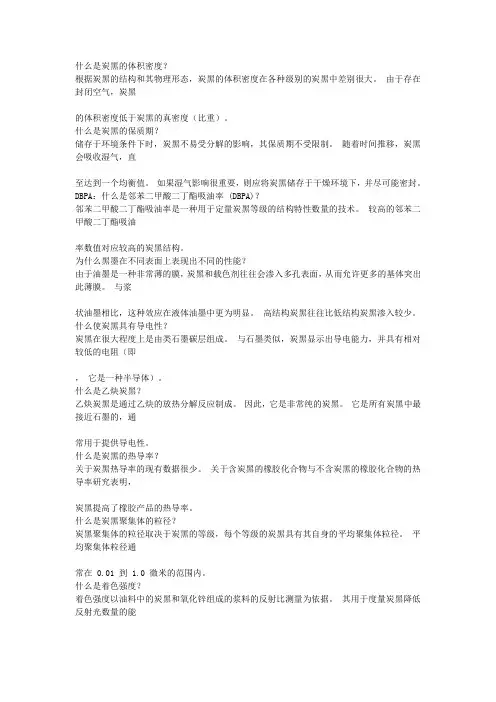

什么是炭黑的体积密度？

根据炭黑的结构和其物理形态，炭黑的体积密度在各种级别的炭黑中差别很大。 由于存在封闭空气，炭黑

的体积密度低于炭黑的真密度（比重）。

什么是炭黑的保质期？

储存于环境条件下时，炭黑不易受分解的影响，其保质期不受限制。 随着时间推移，炭黑会吸收湿气，直

至达到一个均衡值。 如果湿气影响很重要，则应将炭黑储存于干燥环境下，并尽可能密封。

DBPA：什么是邻苯二甲酸二丁酯吸油率 (DBPA)？

邻苯二甲酸二丁酯吸油率是一种用于定量炭黑等级的结构特性数量的技术。 较高的邻苯二甲酸二丁酯吸油

率数值对应较高的炭黑结构。

为什么黑墨在不同表面上表现出不同的性能？

由于油墨是一种非常薄的膜，炭黑和载色剂往往会渗入多孔表面，从而允许更多的基体突出此薄膜。 与浆

状油墨相比，这种效应在液体油墨中更为明显。 高结构炭黑往往比低结构炭黑渗入较少。

什么使炭黑具有导电性？

炭黑在很大程度上是由类石墨碳层组成。 与石墨类似，炭黑显示出导电能力，并具有相对较低的电阻（即

， 它是一种半导体）。

什么是乙炔炭黑？

乙炔炭黑是通过乙炔的放热分解反应制成。 因此，它是非常纯的炭黑。 它是所有炭黑中最接近石墨的，通

常用于提供导电性。

什么是炭黑的热导率？

关于炭黑热导率的现有数据很少。 关于含炭黑的橡胶化合物与不含炭黑的橡胶化合物的热导率研究表明，

炭黑提高了橡胶产品的热导率。

什么是炭黑聚集体的粒径？

炭黑聚集体的粒径取决于炭黑的等级，每个等级的炭黑具有其自身的平均聚集体粒径。 平均聚集体粒径通

常在 0.01 到 1.0 微米的范围内。

什么是着色强度？

着色强度以油料中的炭黑和氧化锌组成的浆料的反射比测量为依据。 其用于度量炭黑降低反射光数量的能

力。 通过减小初次颗粒的粒度可以获得更高的着色强度。

什么是表面氧化的炭黑？

某些牌号的炭黑经过了后处理（化学氧化），以增加其表面氧的化学吸附量。 在某些最终应用中，这改进

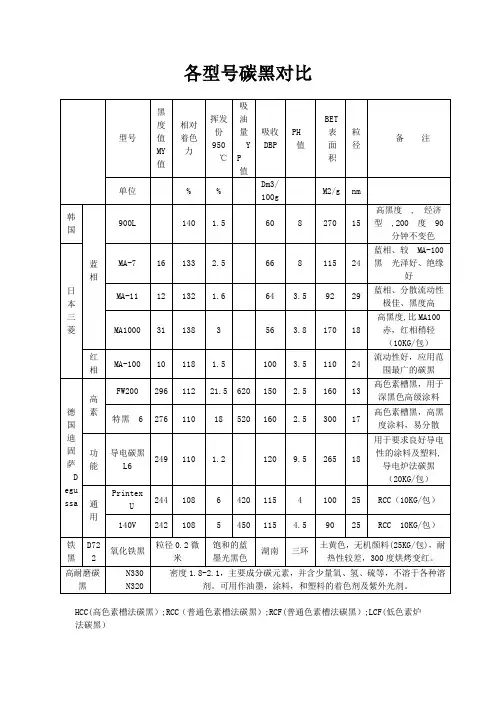

各型号碳黑对比

型号 黑度值MY值 相对着色力 挥发份

950

℃ 吸油量

YP

值 吸收

DBP PH

值 BET

表面积 粒径 备 注

单位 % % Dm3/

100g M2/g nm

韩国

蓝

相

900L 140 1.5 60 8 270 15 高黑度 , 经济

型 ,200 度 90 分钟不变色

日本三菱 MA-7 16 133 2.5 66 8 115 24 蓝相、较 MA-100

黑 光泽好、绝缘好

MA-11 12 132 1.6 64 3.5 92 29 蓝相、分散流动性极佳、黑度高

MA1000 31 138 3 56 3.8 170 18 高黑度,比MA100

赤，红相稍轻（10KG/包）

红相 MA-100 10 118 1.5 100 3.5 110 24 流动性好，应用范围最广的碳黑

德国迪固萨

Degussa 高素 FW200 296 112 21.5 620 150 2.5 160 13 高色素槽黑，用于深黑色高级涂料

特黑 6 276 110 18 520 160 2.5 300 17 高色素槽黑，高黑度涂料，易分散

功能 导电碳黑L6 249 110 1.2 120 9.5 265 18 用于要求良好导电

性的涂料及塑料,导电炉法碳黑（20KG/包）

通用 Printex

U 244 108 6 420 115 4 100 25 RCC（10KG/包）

140V 242 108 5 450 115 4.5 90 25 RCC 10KG/包）

铁黑 D722 氧化铁黑 粒径0.2微米 饱和的蓝墨光黑色 湖南 三环 土黄色，无机颜料(25KG/包)，耐热性较差，300度烘烤变红。

高耐磨碳黑 N330N320 密度1.8-2.1，主要成分碳元素，并含少量氧、氢、硫等，不溶于各种溶剂。可用作油墨，涂料，和塑料的着色剂及紫外光剂。

HCC(高色素槽法碳黑）;RCC（普通色素槽法碳黑）;RCF(普通色素槽法碳黑）;LCF(低色素炉法碳黑）

一、碳黑与炭黑的区别;

碳是一种元素,一种主要呈四价的非金属元素,存在于自然界中(如以金刚石和石墨形式),是煤、石油、沥青、石灰石和其他碳酸盐以及一切有机化合物的成分

碳黑:全部或主要由碳组成的各种胶状的黑色物质的任何一种。通常由烃类化合物的部分燃烧而以煤烟制得

炭黑:是由烧焦物质(如木炭或骨炭)组成的一种黑色颜料

二、色素炭黑特性与应用关系·

（一）、黑度与粒径

黑度直接与炭黑的粒径相关，粒径越小，比表面积愈大，炭黑的黑度越高。这是因为尽管原生粒子已熔合成原生聚集体，但是其比表仍能起作用，原生粒子细，则凝聚体的比表面积越大。所显现的颜色更黑，防紫外线作用更佳。由于细粒子炭黑的吸光率比粗粒子炭黑的更高，所以着色力更强。但是当粒径减小时，由于蓝光被优先吸收，为此色调变成棕相。

细微原生粒子赋予炭黑更大的比表面积，同时增加分散难度，一般通过表面处理可调整润湿性和改善分散性。

炭黑粒径比表面积和性能关系

性能 高比表面积小粒径 低比表面积大粒径

主色黑度 更深 更浅

着色性 更高 更低

粘度 更高 更低

导电性 更高 更低

紫外光吸收 更好 更差

分散 更难 更易

润湿 更慢 更快

成本 更高 更低

（二）、结构

原生粒子经化学键结合。在凝聚过程中，由大量链枝的原生凝聚体构成的炭黑称为高结构炭黑。而原生凝聚体由较少链枝原生粒子组成的炭黑，则称为低结构炭黑。见下图：

高结构 低结构
