电力电子技术B(4)

  • 格式：doc
  • 大小：90.50 KB
  • 文档页数：4

第 1 页 共 4 页 襄樊学院200 8 ～200 9 学年度 上

学期电力电子技术试题

系别 专业班级 学号 姓名

课程类别：必修

适用专业：自动化

试卷编号：B

题目 一 二 三 四 五 总分

满分

14 26 20 20 20

100

得分

一 填空题（每小题2分，共14分）

1.请在正确的空格内标出下面元件的简称：

电力晶体管 ；功率场效应晶体管 ；绝缘栅双极型晶体管 。

2.能保持晶闸管导通的最小电流称为_______。

3. 在电流型逆变器中，输出电压波形为 ，输出电流波形为 。

4. 180°导电型三相桥式逆变电路，晶闸管换相是在 上的上、下二个元件之间进行；而120º导电型三相桥式逆变电路，晶闸管换相是在 上的元件之间进行的。

5. 在有环流逆变系统中，环流指的是只流经 、 而不流经 的电流。

6．三相半波可控整流电路中，晶闸管承受的最大反向电压为 。（电源相电压为U2）

7．软开关电路种类很多，大致可分成 电路、 电路两大类。

二 选择题（每小题2分，错选、漏选不得分，共26分）

1. α为（ ）度时，三相桥式全控整流电路，带电阻性负载，输出电压波形处于连续和断续的临界状态。

A .0度 B.60度 C.130度 D.120度

2.单相半波可控整流电路，阻性负载，导通角θ的最大变化范围是0°～（ ）。

A.90° B.120° C.150° D.180°

3. 单相半控桥整流电路的二组触发脉冲依次相差 ( ) 度。

A.180° B.60° C.360° D.120°

4.三相全控桥式整流电路，电感性负载，控制角α>30°，负载电流连续，整流输出电流的平均值为Id，流过每只晶闸管的平均值电流为（ ）

A.Id/2 B.Id/3 C.2Id/3 D.Id 5.有源逆变电路是（ ）。

A.AC/DC变换器 B.DC/AC变换器

C.AC/AC变换器 D.DC/DC变换器

E.直流交流变换电路

6.PWM脉宽调制技术用于（ ）。 得分 阅卷人

得分 阅卷人

第 2 页 共 4 页 A.有源逆变器 B.无源逆变器 C.脉冲触发器

D.脉冲移相器 E.直流斩波电路

7.并联谐振式逆变电路晶闸管的换流方式为（ ）。

A.器件换流 B.电网换流 C.负载换流 D.脉冲换流

8.零开关PWM变换电路利用改变变换电路的（ ）来调控输出电压和输出功率。

A.开关频率 B.占空比 C.电压 D.电流

9. KC04型集成触发电路引角1和15输出两个互差180°的触发脉冲，经过放大隔离后，可驱动三相全控桥（ ）的两只晶闸管。

A.同一桥臂 B.不同桥臂 C.共阴组 D.共阳组

10.直流脉宽调制变换器，变更工作率的方法是（ ）

A.f不变，ton不变 B.f不变，ton变

C.f变，ton不变 D.f变，ton变

11. α为（ ）度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续状态。

A .0度 B .60度 C. 30度 D. 90度

12.可实现有源逆变的电路为（ ） 。

A.三相半波可控整流电路， B.三相半控桥整流桥电路，

C.单相全控桥接续流二极管电路， D.单相半控桥整流电路。

13.晶闸管整流装置在换相时刻（例如：从U相换到V相时）的输出电压等于 。

A.U相换相时刻电压uU， B.V相换相时刻电压uV，

C.等于uU+uV的一半即：

三 判断题（每题2分，共20分）（对√、错×，并改错）

1、 半控桥整流电路，大电感负载不加续流二极管，输出电压波形中没有负向面积。

( )

2、无源逆变指的是不需要逆变电源的逆变电路。 （ ）

3、并联谐振逆变器必须是呈电容性电路。 （ ）

4、直流斩波电路只能实现降低输出直流电压的作用 （ ）

5、三相全控桥整流电路中，输出电压的脉动频率为300Hz。 （ ）

6、在三相半波可控整流电路中，晶闸管承受的最大反压为2倍相电压U2。 （ ）

7、 逆变角太小会造成逆变失败。 （ ）

8、 给晶闸管加上正向阳极电压它就会导通。 （ ）

9、在晶闸管触发电路中，改变控制电压 的大小，则输出脉冲产生相位移动，达到移相得分 阅卷人

2vUuu第 3 页 共 4 页 控制的目的。（ ）

10、三相半波可控整流电路的自然换相点是本相相电压与相邻相电压正、负半周的交点处。（ ）

四 简答题 （1题10分，2，3题各5分，共20分）

1、PWM逆变电路的控制方法主要有哪几种？简述异步调制与同步调制各有哪些优缺点？

2、在下面两图中，一个工作在整流电动机状态，另一个工作在逆变发电机状态。

（1）、标出Ud、ED及id的方向。

（2）、说明E与Ud的大小关系。

（3）、当α与β的最小值均为30度时，控制角α的移向范围为多少？

3、实现有源逆变必须满足哪些必不可少的条件？

得分 阅卷人

第 4 页 共 4 页

五 计算题（1题12分，2题8分，共20分）

1．单相全控桥式整流电路接大电感负载。已知：U2=220V，R=10Ω，α=60°。

（1）计算整流输出电压Ud、整流输出电流的平均值Id。

（2）计算流过晶闸管电流的有效值

（3）画出输出电压Ud的波形和流过晶闸管V11的电流波形。

2.三相桥式电压型逆变电路采用180°导电方式，当其直流侧电压Ud=100V时。

（1）求输出相电压基波幅值和有效值

（2）求输出线电压基波幅值和有效值

得分 阅卷人

合集下载

电力电子技术试卷B答案

电力电子技术试卷B答案

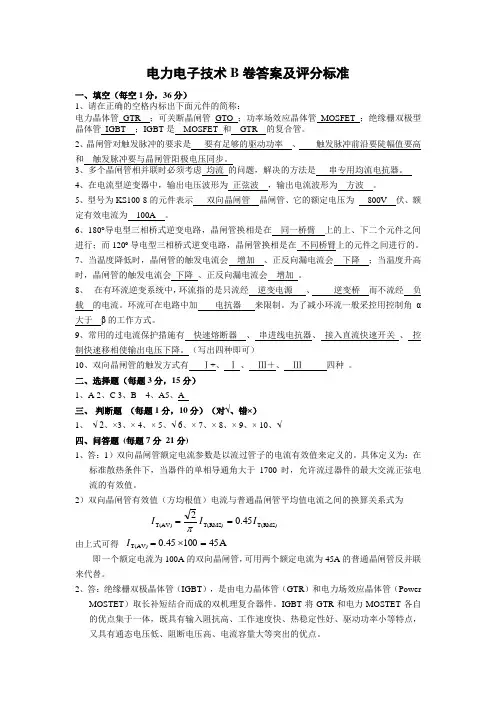

电力电子技术B卷答案及评分标准

一、填空（每空1分，36分）

1、请在正确的空格内标出下面元件的简称：

电力晶体管 GTR ；可关断晶闸管GTO ；功率场效应晶体管 MOSFET ；绝缘栅双极型晶体管 IGBT ；IGBT是 MOSFET 和 GTR 的复合管。

2、晶闸管对触发脉冲的要求是 要有足够的驱动功率 、 触发脉冲前沿要陡幅值要高

和 触发脉冲要与晶闸管阳极电压同步。

3、多个晶闸管相并联时必须考虑 均流 的问题，解决的方法是 串专用均流电抗器。

4、在电流型逆变器中，输出电压波形为 正弦波 ，输出电流波形为 方波 。

5、型号为KS100-8的元件表示 双向晶闸管 晶闸管、它的额定电压为 800V 伏、额定有效电流为 100A 。

6、180°导电型三相桥式逆变电路，晶闸管换相是在 同一桥臂 上的上、下二个元件之间进行；而120º导电型三相桥式逆变电路，晶闸管换相是在

不同桥臂上的元件之间进行的。

7、当温度降低时，晶闸管的触发电流会 增加 、正反向漏电流会 下降 ；当温度升高时，晶闸管的触发电流会 下降 、正反向漏电流会 增加 。

8、 在有环流逆变系统中，环流指的是只流经 逆变电源 、 逆变桥 而不流经 负载 的电流。环流可在电路中加 电抗器 来限制。为了减小环流一般采控用控制角α

大于 β的工作方式。

9、常用的过电流保护措施有 快速熔断器 、 串进线电抗器、 接入直流快速开关 、 控制快速移相使输出电压下降。（写出四种即可）

10、双向晶闸管的触发方式有 Ⅰ+、 Ⅰ-、 Ⅲ＋、 Ⅲ- 四种 。

二、选择题（每题3分，15分）

1、A 2、C 3、B 4、A5、A

三、 判断题 （每题1分，10分）（对√、错×）

1、 √ 2、×3、× 4、× 5、√ 6、× 7、× 8、× 9、× 10、√

《电力电子技术》试题(B)

《电力电子技术》试题(B)

《电力电子技术》试题(B)

一、填空题（29分）

1、双向晶闸管的触发方式有：I+ 触发：第一阳极T1接 电压，第二阳极T2接 电压；门极G 接 电压，T2接 电压。

I- 触发：第一阳极T1接 电压，第二阳极T2接 电压；门极G接 电压，T2接 电压。

Ⅲ+触发：第一阳极T1接 电压，第二阳极T2接 电压；门极G接 电压，T2接 电压。

Ⅲ-触发：第一阳极T1接 电压，第二阳极T2接 电压；门极G接 电压，T2接 电压。

2、由晶闸管构成的逆变器换流方式有 换流和 换流。

3、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为 逆变器与 逆变器两大类。

4、有一晶闸管的型号为KK200－9，请说明KK ； 200表示表示 ，9表示 。

5、单结晶体管产生的触发脉冲是 脉冲；主要用于驱动 功率的晶闸管；锯齿波同步触发电路产生的脉冲为 脉冲；可以触发 功率的晶闸管。

6、一个单相全控桥式整流电路，交流电压有效值为220V，流过晶闸管的大电流有效值为15A，则这个电路中晶闸管的额定电压可选为 ；晶闸管的额定电流可选

为 。

二、判断题（２0分）对打（√），错打（×）

1、两个以上晶闸管串联使用，是为了解决自身额定电压偏低，不能胜用电路电压要求，而采取的一种解决方法，但必须采取均压措施。 （ ）

2、逆变失败，是因主电路元件出现损坏，触发脉冲丢失，电源缺相，或是逆变角太小造成的。 （ ）

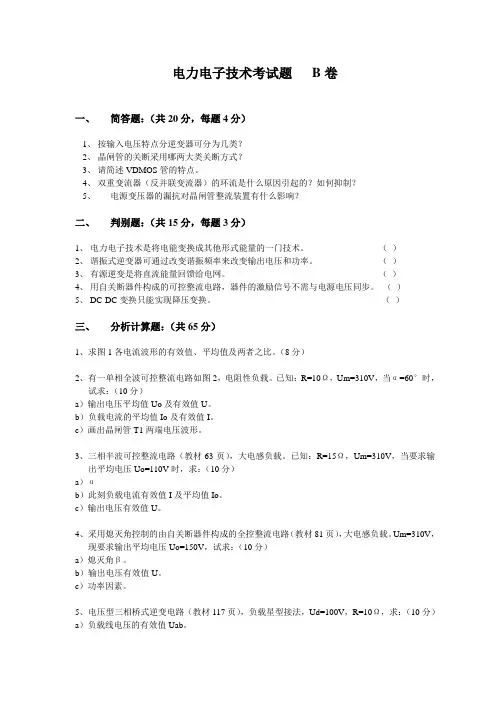

电力电子技术考试题 B卷
