蒂森电动松闸装置说明书

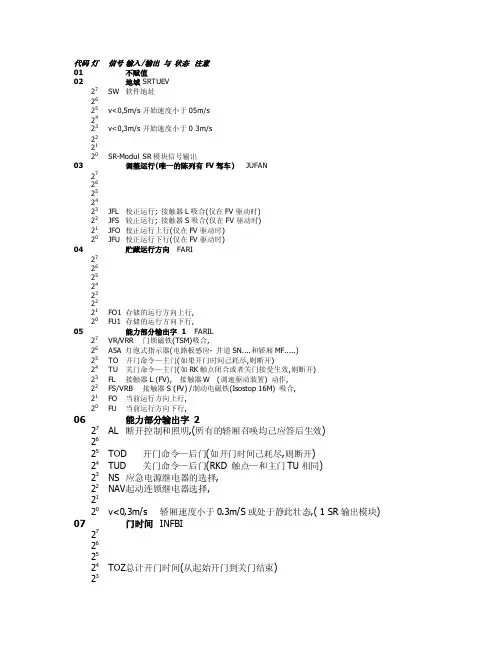

代码 灯 信号 输入/输出 与 状态 注意 01 不赋值 02 地域 SRTUEV

27 SW 软件地址

26 25 v<0,5m/s 开始速度小于05m/s

24 23 v<0,3m/s 开始速度小于0 3m/s

22 21 20 SR-Modul SR模块信号输出 03 调整运行(唯一的陈列有FV驾车) JUFAN

27 26 25 24 23 JFL 校正运行; 接触器L吸合(仅在FV驱动时) 22 JFS 较正运行; 接触器S吸合(仅在FV驱动时)

21 JFO 校正运行上行(仅在FV驱动时) 20 JFU 校正运行下行(仅在FV驱动时)

04 贮藏运行方向 FARI

27 26 25 24 23 22 21 FO1 存储的运行方向上行, 20 FU1 存储的运行方向下行,

05 能力部分输出字 1 FARIL 27 VR/VRR 门锁磁铁(TSM)吸合,

26 A5A 灯泡式指示器(电路板感应- 井道SN....和轿厢MF.....)

25 TO 开门命令—主门(如果开门时间己耗尽,则断开) 24 TU 关门命令—主门(如RK触点闭合或者关门接受生效,则断开)

23 FL 接触器L (FV), 接触器W (调速驱动装置) 动作, 22 FS/VRB 接触器S (FV) /制动电磁铁(Isostop 16M) 吸合,

21 FO 当前运行方向上行,

20 FU 当前运行方向下行,

06 能力部分输出字 2

27 AL 断开控制和照明,(所有的轿厢召唤均己应答后生效) 26

25 TOD 开门命令—后门(如开门时间己耗尽,则断开)

24 TUD 关门命令—后门(RKD 触点—和主门TU相同)

23 NS 应急电源继电器的选择,

22 NAV 起动连锁继电器选择, 21

20 v<0,3m/s 轿厢速度小于0.3m/S或处于静此壮态,( 1 SR输出模块)

EMK-EPB110型电动松闸装置

1、端子接口：

I）：

J1—AC220(L)；

J2—AC220(N)；

J3—抱闸线圈+；（输出电压110VDC/75VDC）

J4—抱闸线圈-。

II）：

P1—蓄电池升压24V+；

P2—蓄电池升压24V地。（当启动升压时，P1、P2之间有电压24VDC/200mA，当220VAC存在时，P1、

P2之间的电压为零，可接外部24VDC继电器切断安全回路）

P3—开关电源地线，根据下图需要决定是否需要接线。

P4—门区信号+；

P5—门区信号-。

P6—接门锁信号；（非特别要求时P6和P7直接短接，如果使用需要外部增加继电器）

P7—接门锁信号。

（图一）

（图二）

（图三）

（图四） 2、指示灯定义：

输出指示灯定义（从左到右）：

第一位蓝色发光（门区指示灯）：取消。

第二位红色发光（升压指示灯）：当升压时，此灯会变亮，发红光。反之熄灭，红色LED灯。

第三位绿色发光（运行与低压报警指示灯）：当蓄电池未低压报警时，此灯为绿色发光，绿色LED闪

烁，当电压低压报警时，此绿色LED则常亮，不闪烁。

第四位黄色发光（充电指示灯）：当电池未充满时，此灯会闪烁，发黄光。当蓄电池充满时，此灯常

亮，表示此时电池已经充满。

4、使用方法（使用时请断开所有电源）：

①当220VAC存在时，松闸电源不会有升压电压输出，内部电路与外接抱闸电路隔离。无论按下面板

上任何按钮都不会启动升压输出，这样可以避免在220VAC存在时，同时有升压输出的电压与220V整流后

的电压一起叠加在抱闸线圈上，这样抱闸线圈或松闸电源存在损坏的隐患。

②、当220VAC不存在时，确保外围接线正确的前提下。

I）：当运行绿色“运行指示灯”长灭时，则需要先按下“启动按钮”，松闸电源启动内部电路工作，

此时绿色“运行指示灯”会闪烁。

II）：非门区位置时，同时按下“启动按钮”和“公共按钮”，松闸电源启动升压电路工作，此时绿色

蒂森电梯松闸电源装置说明书

一、引言

蒂森电梯松闸电源装置是一种用于电梯系统的关键设备，其作用是在电梯停电或发生故障时，确保乘客能够安全地离开电梯。本说明书将详细介绍蒂森电梯松闸电源装置的结构、工作原理和使用方法，以帮助用户正确使用和维护该设备。

二、结构

蒂森电梯松闸电源装置主要由电源箱、控制器、电池组和显示屏组成。电源箱内部配备有电源开关、保险丝和控制器连接接口。电池组用于提供电源装置的备用电力，以确保在停电情况下电梯的正常运行。

三、工作原理

1. 正常工作状态

当电梯正常运行时，蒂森电梯松闸电源装置通过接收电网供电，保持电池组的充电状态。同时，控制器监测电梯的运行状态，一旦发现异常情况，如停电或控制器故障，电源装置会自动切换至备用电源模式。

2. 备用电源模式

当电梯停电或控制器故障时，电源装置会立即切换至备用电源模式。此时，电源装置会自动断开与电网的连接，同时启动电池组供电。电池组能够提供足够的电力，以保证电梯的正常运行并保持松闸状态，确保乘客安全离开电梯。

四、使用方法

1. 开机

将电源箱的电源开关切换至开启状态，此时电源装置开始接收电网供电，并通过电池组对其进行充电。

2. 正常运行

在电梯正常运行时，用户无需进行任何操作。蒂森电梯松闸电源装置会自动监测电梯的运行状态，并及时切换至备用电源模式，确保电梯能够继续运行并保持松闸状态。

3. 停电或故障处理

当电梯停电或控制器发生故障时，电源装置会自动切换至备用电源模式。此时，乘客可以按下电梯上的紧急按钮，呼叫维修人员进行处理。维修人员会在电梯停止运行之后，根据实际情况进行维修和故障排除。

五、注意事项

1. 请确保电源箱的电源开关在使用前处于关闭状态，以免发生意外。

2. 请定期检查电源箱内部的保险丝和连接接口是否正常，如发现异常情况，请及时更换或修复。

3. 请确保电池组处于充电状态，以保证备用电源的正常供电。 4. 在停电或故障情况下，乘客应按照电梯内部的指示进行操作，并及时联系维修人员进行处理。
