U-PVC管道施工方案

浅谈室外给水PVC-U管道的几种施工方法

水是生命之源，人的生存离不开水，社会的运转和发展也离不开水，利用好和减少水资源的浪费至关重要。PVC-U管道因其重量轻、耐腐蚀、价格低、安装方便快捷、使用寿命长、流体阻力小等优点，在输水领域得以广泛使用。在室外塑料管道的施工过程中，因环境、地形不断变化，需进行局部特殊处理，否则即使质量合格的管材也会出现各种事故。

一、非正常工作温度下PVC-U管道施工

温度对塑料管道的影响较大，《埋地硬聚氯乙烯给水管道工程技术规程》CECS17：2000中规定PVC-U管材适用工作温度为0℃-45℃。如管线工作温度不在正常温度内，必须根据实际温度对PVC-U的设计、施工进行调整。

1、PVC-U管材的机械性能随温度变化主要表现在以下几个方面：

（1）弹性模量

PVC-U管材的弹性模量一般取3000MPa，是铸铁管的3%左右，随着温度的升高而下降，特别是温度超过50℃，其弹性模量会有明显下降。例如在60℃时其弹性模量不足2700

MPa。

（2）弯曲强度

PVC-U管材的弯曲强度比金属管道小得多，且随温度升高下降较多。（随温度变化如下：20℃107Mpa、40℃82.8Mpa、50℃69Mpa 、60℃60.1Mpa、70℃48.7Mpa）

（3）冲击强度

PVC-U管材冲击强度随温度变化波动较大（随温度下降而急剧下降，且横向及纵向的冲击强度也不一致）。20℃时的冲击强度与-20℃时的冲击强度相差5倍，特别是在切口、裂口处，冲击强度会急剧下降。冲击强度与温度的关系如下：

温度 / ℃ -20 -10 -5 0 5 10 20

冲击强度/（KJ/m2） 30 34 40 42 48 58 ＞150

（4）拉伸强度

温度不同，PVC-U管材的拉伸强度变化较大。如下：

温度 / ℃

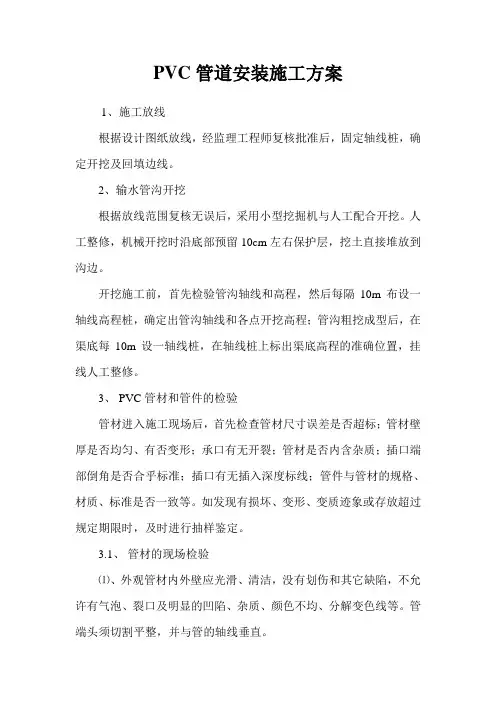

PVC管道安装施工方案

1、施工放线

根据设计图纸放线，经监理工程师复核批准后，固定轴线桩，确定开挖及回填边线。

2、输水管沟开挖

根据放线范围复核无误后，采用小型挖掘机与人工配合开挖。人工整修，机械开挖时沿底部预留10cm左右保护层，挖土直接堆放到沟边。

开挖施工前，首先检验管沟轴线和高程，然后每隔10m布设一轴线高程桩，确定出管沟轴线和各点开挖高程；管沟粗挖成型后，在渠底每10m设一轴线桩，在轴线桩上标出渠底高程的准确位置，挂线人工整修。

3、 PVC管材和管件的检验

管材进入施工现场后，首先检查管材尺寸误差是否超标；管材壁厚是否均匀、有否变形；承口有无开裂；管材是否内含杂质；插口端部倒角是否合乎标准；插口有无插入深度标线；管件与管材的规格、材质、标准是否一致等。如发现有损坏、变形、变质迹象或存放超过规定期限时，及时进行抽样鉴定。

3.1、 管材的现场检验

⑴、外观管材内外壁应光滑、清洁，没有划伤和其它缺陷，不允许有气泡、裂口及明显的凹陷、杂质、颜色不均、分解变色线等。管端头须切割平整，并与管的轴线垂直。

⑵、管材与插口的工作面，必须表面平整，尺寸准确，既要保证安装时插入容易，又要保证接口的密封性能。

⑶、管材同一截面的壁厚偏差不得超过14%。 ⑷管材的弯曲度≤1.0%。

3.2 、管件的现场检验

⑴、管件的壁厚不小于同规格管材的壁厚；

⑵、外观表面准须光滑，无裂纹、气泡、脱皮和严重的冷斑、明显的杂质以及色泽不均分解变色等缺陷。

3.3、管材、配件的运输及堆放

⑴、PVC管材及配件在运输、装卸及堆放过程中须轻拿轻放，严禁抛扔或激烈碰撞。

⑵、PVC管须避免阳光暴晒，短期堆放须遮盖，若存放期较长，则须放置于室内或能防晒隔雨棚库内，以防变形和老化，强度及韧性下降。

⑶、PVC管材、配件堆放时，须放平垫实，堆放高度不得超过1.5m；对于承插式管材、配件堆放时，相邻两层管子的承口相互倒置并让出承口部位，以免承口承受集中荷载。

管道安装施工方案

一、工程概况

本工程为陕西有色金属矿山公司铅冶炼技改项目电解车间管道安装的组成部分，共有PVC-U管道DN300，DN200，DN100，DN50。阀门DN300，DN50以及法兰、管件若干。鉴于管道材质，本工程施工拟施焊接的施工工艺。

二、编制依据

1.《给水排水管道工程施工及验收规范》GB50268-97

2. 西安有色冶金设计研究院设计的施工图

三、施工工艺、方法及技术标准

1. 施工准备

1.1熟悉与本工程有关的文件，了解工程特点及施工总体要求。

1.2研究施工图纸，了解设计意图和适用范围规范，认真做好图纸会审工作。

1.3根据现场施工条件，规划临时设施和施工用场地的布置。

1.4根据土建及设备安装施工进度情况，组织劳动力进场施工。

1.5按施工要求组织机具，材料进场。

1.6由项目经理组织进场施工人员认真学习研究施工图，明确设计意图和质量要求，并逐级进行技术交底，做好技术交底记录。

2. 施工工艺

2.1安装流程

2.2施工工艺

主管道（DN300） 支管（DN200） 立管（DN50）

2.3施工技术要求

2.3.1按施工图纸要求测量定位，安装支吊架后，进行管道安装工作。

2.3.2 PVC-U承插管道安装采用粘接后焊接的连接方式，所使用的粘接剂为PVC专用粘接剂。粘接时，先将欲胶合部分擦洗清洁，涂上胶合剂，待溶剂挥发粘度增强时施时胶合，粘接时按规范标准要求进行作业，胶合后30分钟将管段静置到接口，然后进行热风焊接。

2.3.3 PVC-U管道连接焊接时，先将管道切口并进行坡口加工磨平，组对校正，所采用的焊条应与管材相匹配。

2.3.4管道的法兰连接处，法兰应垂直于管道中心线，密封垫不得突入管内。

2.3.5管道安装的允许偏差和检验方法严格按标准执行。 现场测绘

绘制加工草图 支吊架制作下料、焊接

支吊架动力工具除中锈 管道下料、预制

涂氯磺化聚乙烯二底四面 管道安装

技 术 交 底

工程名称 厂前区排水工程 交底部门 工程部

交底项目 厂前区雨污水管道施工 交底日期 2013年1月7日

一、施工准备

1、材料

PVC-U缠绕管，承插口连接件，检查井井座，井筒，井盖底座，热缩带，密封胶，橡胶圈。所有材料应符合国家标准。

2、机具

电动工具：平板振动器

手动工具：手锯，吊链，棉纱绳，喷灯。

3、施工工艺

1、PVC-U缠绕管的搬运与存放

管道存放时，应放置在比较平整的场地上，场地上不能有石块或容易引起损坏的尖利物体，还需要有防止管道滚动的措施。

不同管径的管道一起堆放时，应将大而重的放下面，轻而小的放上面。管道两侧要用木楔或木板支稳，防止滚动。堆放时还要注意底层管道的承重的能力，变形量不得大于5%。

管道搬运：短距离搬运管道时，不得在坚硬不平或有石子等地面上滚动，以防损伤管道。管道远距离运输时，其堆放高度不应超过2米，且放置在平坦的运输工具上，管道与运输工具接触的地方应使用柔性物体（泡沫、绳子或橡胶）隔开，并需要将管道固定在运输工具上，防止管道滚动和碰撞。

2、基础施工

基坑开挖前先由测量人员测出开挖边线并撒上白灰，开挖至设计标高，经监理工程师验收合格后可进行基底中粗砂垫层的施工，砂垫层应满铺基坑底部宽度，厚度为100mm。井座基础为C15混凝土垫层，厚度为100mm。

3、管道安装

管材现场由工人搬运，搬运时轻抬轻放。根据管径大小、沟槽情况，采用人工将管道放入沟槽。下管时由地面人员将管材传递给沟槽内的施工人员，采用可靠的软带吊具，平稳下沟，不得在沟壁与沟底激烈碰撞，以防管道损坏。严禁将管材由槽顶边滚入槽内。

管道连接采用热熔连接法，管道连接前应先将两管头清理干净，然后将两管端面的中心线对齐。用喷灯将热收缩带表面层橡胶融化后，沿两管道连接缝对称粘贴。粘贴要紧密，不能出现开口、翘边、开裂、空鼓现象的存在。

4、管道与井座连接

管道与塑料检查井接口前，先检查橡胶圈是否配套完好，确认橡胶圈安放位置及管道插口的插入深度。接口时，先将承口内壁清理干净，并在承口及管道插口橡胶圈上涂抹润滑剂，然后将承口端面与管道端面的中心轴线对齐。接口合拢后应保证橡胶密封圈同步就位。不扭曲、不脱落。为防接口合拢时已埋设管道轴线位置移动，采用稳管措施。具体方法可在编织袋内灌满黄沙，封口后压在已埋设管道的顶部，其数量视管径大小而异。管道接口后，复核管道的高程和轴线位置使其符合要求。
