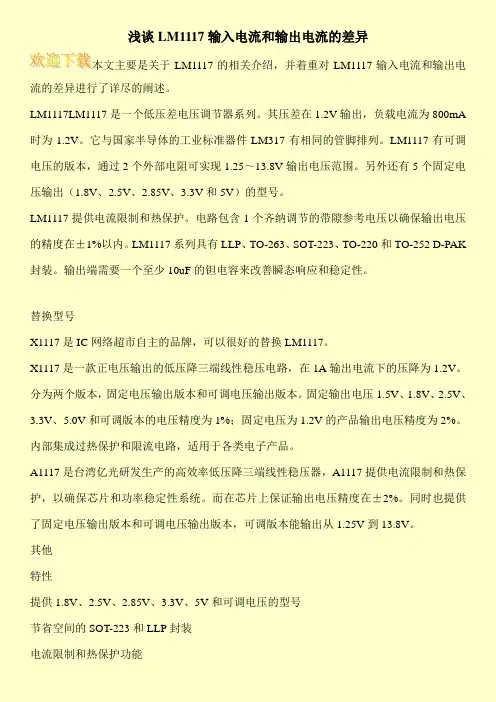

浅谈LM1117输入电流和输出电流的差异
本文主要是关于LM1117的相关介绍，并着重对LM1117输入电流和输出电流的差异进行了详尽的阐述。
LM1117LM1117是一个低压差电压调节器系列。其压差在1.2V输出，负载电流为800mA时为1.2V。它与国家半导体的工业标准器件LM317有相同的管脚排列。LM1117有可调电压的版本，通过2个外部电阻可实现1.25～13.8V输出电压范围。另外还有5个固定电压输出（1.8V、2.5V、2.85V、3.3V和5V）的型号。
LM1117提供电流限制和热保护。电路包含1个齐纳调节的带隙参考电压以确保输出电压的精度在±1%以内。LM1117系列具有LLP、TO-263、SOT-223、TO-220和TO-252 D-PAK封装。输出端需要一个至少10uF的钽电容来改善瞬态响应和稳定性。
替换型号
X1117是IC网络超市自主的品牌，可以很好的替换LM1117。
X1117是一款正电压输出的低压降三端线性稳压电路，在1A输出电流下的压降为1.2V。分为两个版本，固定电压输出版本和可调电压输出版本。固定输出电压1.5V、1.8V、2.5V、3.3V、5.0V和可调版本的电压精度为1%；固定电压为1.2V的产品输出电压精度为2%。内部集成过热保护和限流电路，适用于各类电子产品。
A1117是台湾亿光研发生产的高效率低压降三端线性稳压器，A1117提供电流限制和热保护，以确保芯片和功率稳定性系统。而在芯片上保证输出电压精度在±2%。同时也提供了固定电压输出版本和可调电压输出版本，可调版本能输出从1.25V到13.8V。
其他
特性
提供1.8V、2.5V、2.85V、3.3V、5V和可调电压的型号
节省空间的SOT-223和LLP封装
电流限制和热保护功能
低压差稳压器--AMS1117芯⽚简介
结构
从内部框图可以看出，ASM1117提供电流限制和热保护（TSD），以防环境温度造成过⾼的结温。电路包含1个齐纳调节的带隙参考电压以确保输出电压的精度在±1%以内。
ADJ引脚是可调整电压引脚，⽤来接⼊可调电阻，调出你所需要的电压。
基本⼯作原理
AMS1117是⼀个低漏失电压调整器，它的稳压调整管是由⼀个PNP驱动的NPN管组成的，漏失电压定义为： VDROP = VBE+ VSAT。
AMS1117有固定和可调两个版本可⽤，输出电压可以是：1.2V，1.5V，1.8V，2.5V，2.85V， 3.0V，3.3V，和5.0V。⽚内过热切断电路提供了过载和过热保护，以防环境温度造成过⾼的结温。LM1117有可调电压的版本，通过2个外部电阻可实现1.25～13.8V输出电压范围。另外还有5个固定电压输出（1.8V、2.5V、2.85V、3.3V和5V）的型号。
X1117是⼀款正电压输出的低压降三端线性稳压电路，在1A输出电流下的压降为1.2V。分为两个版本，固定电压输出版本和可调电压输出版本。固定输出电压1.5V、1.8V、2.5V、3.3V、5.0V和可调版本的电压精度为1%；固定电压为1.2V的产品输出电压精度为2%。内部集成过热保护和限流电路，适⽤于各类电⼦产品。
AMS1117-3.3参数：
绝对最⼤额定值：20V
⼯作结温范围：-40~125°C
输⼊电压：15V
焊接温度（25秒）：265°C
存储温度：-65~150°C
AMS1117-3.3电⽓特性：
输出电压：3.267~3.333V（0≤IOUT≤1A，4.75V≤VIN≤12V）
线性调整（最⼤）：10mV（4.75V≤VIN≤12V）
负载调节（最⼤）：15mV（VIN=5V，0≤IOUT≤1A）
电压差（最⼤）：1.3V
电流限制：900~1500mA
静态电流（最⼤）：10mA
纹波抑制（最⼩）：60dB。
LM1117/LM1117I
800mALow-DropoutLinearRegulator
GeneralDescription
TheLM1117isaseriesoflowdropoutvoltageregulators
withadropoutof1.2Vat800mAofloadcurrent.Ithasthe
samepin-outasNationalSemiconductor’sindustrystandard
LM317.
TheLM1117isavailableinanadjustableversion,whichcan
settheoutputvoltagefrom1.25Vto13.8Vwithonlytwo
externalresistors.Inaddition,itisalsoavailableinfivefixed
voltages,1.8V,2.5V,2.85V,3.3V,and5V.
TheLM1117offerscurrentlimitingandthermalshutdown.Its
circuitincludesazenertrimmedbandgapreferencetoas-
sureoutputvoltageaccuracytowithin±1%.
TheLM1117seriesisavailableinLLP,TO-263,SOT-223,
TO-220,andTO-252D-PAKpackages.Aminimumof10µF
tantalumcapacitorisrequiredattheoutputtoimprovethe
transientresponseandstability.Features
nAvailablein1.8V,2.5V,2.85V,3.3V,5V,andAdjustable
Versions
nSpaceSavingSOT-223andLLPPackages
LM2678
SIMPLESWITCHER®HighEfficiency5AStep-Down
VoltageRegulator
GeneralDescription
TheLM2678seriesofregulatorsaremonolithicintegrated
circuitswhichprovidealloftheactivefunctionsforastep-
down(buck)switchingregulatorcapableofdrivingupto5A
loadswithexcellentlineandloadregulationcharacteristics.
Highefficiency(>90%)isobtainedthroughtheuseofalow
ON-resistanceDMOSpowerswitch.Theseriesconsistsof
fixedoutputvoltagesof3.3V,5Vand12Vandanadjustable
outputversion.
TheSIMPLESWITCHERconceptprovidesforacomplete
designusingaminimumnumberofexternalcomponents.A
highfixedfrequencyoscillator(260KHz)allowstheuseof
physicallysmallersizedcomponents.Afamilyofstandard
inductorsforusewiththeLM2678areavailablefromseveral
manufacturerstogreatlysimplifythedesignprocess.
TheLM2678seriesalsohasbuiltinthermalshutdown,
currentlimitingandanON/OFFcontrolinputthatcanpower
