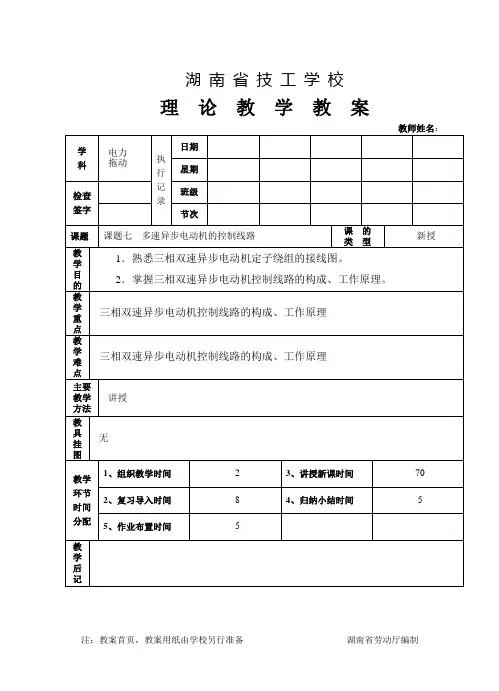

注：教案首页，教案用纸由学校另行准备 湖南省劳动厅编制 湖 南 省 技 工 学 校
理 论 教 学 教 案
教师姓名：
学
科 电力
拖动 执行记录 日期
星期
检查
签字 班级
节次
课题 课题七 多速异步电动机的控制线路 课 的
类 型 新授
教
学
目
的 1．熟悉三相双速异步电动机定子绕组的接线图。
2．掌握三相双速异步电动机控制线路的构成、工作原理。
教
学
重
点 三相双速异步电动机控制线路的构成、工作原理
教
学
难
点 三相双速异步电动机控制线路的构成、工作原理
主要
教学
方法 讲授
教
具
挂
图 无
教学
环节
时间
分配 1、组织教学时间 2 3、讲授新课时间 70
2、复习导入时间 8 4、归纳小结时间 5
5、作业布置时间 5
教
学
后
记 2013-2014学年 上学期 第 周 第 课时
益阳高级技工学校 [复习导入]
前面我们讲了三相异步电动机的启动控制线路，所驱动的电动机都以一个恒定的转速运转；但是有的场合需要电动机以不同的转速工作，那么，今天我们思考一下要想改变电动机转速都应该有什么方法呢？由三相异步电动机的转速公式n=（1-s）60f1/p可知，改变异步电动机转速的方法：
一是改变电源频率f1；二是改变转差率s；三是改变磁极对数p。
变极调速:改变异步电动机的磁极对数调速。
实现方法：改变定子绕组的连接方式。
它是有级调速，且只适用于笼型异步电动机。
多速电动机：磁极对数可改变的电动机。
常见的多速电动机有：双速、三速、四速等几种类型。
[讲授新课]
课题七 多速异步电动机的控制线路
一、双速异步电动机的控制线路
1．双速异步电动机定子绕组的连接
双速异步电动机定子绕组的△/YY接线图如图2-57所示。

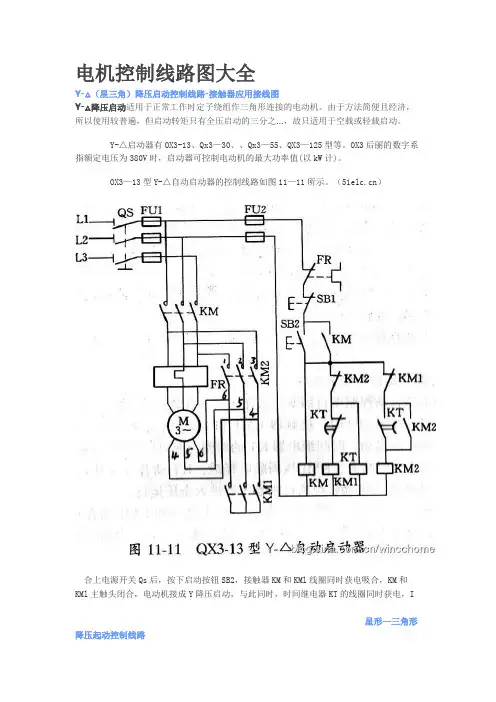

电机控制线路图大全
Y-△（星三角）降压启动控制线路-接触器应用接线图
Y-△降压启动适用于正常工作时定子绕组作三角形连接的电动机。由于方法简便且经济，所以使用较普遍，但启动转矩只有全压启动的三分之…，故只适用于空载或轻载启动。
Y-△启动器有OX3-13、Qx3—30、、Qx3—55、QX3—125型等。OX3后丽的数字系指额定电压为380V时，启动器可控制电动机的最大功率值(以kW计)。
OX3—13型Y-△自动启动器的控制线路如图11—11所示。（）
合上电源开关Qs后，按下启动按钮SB2，接触器KM和KMl线圈同时获电吸合，KM和KMl主触头闭合，电动机接成Y降压启动，与此同时，时间继电器KT的线圈同时获电，I
星形—三角形降压起动控制线路 星形——三角形降压起动控制线路
星形——三角形（ Y
—△）降压起动是指电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。 Y —△起动只能用于正常运行时为△形接法的电动机。
１．按钮、接触器控制 Y —△降压起动控制线路
图 2.19 （ a ）为按钮、接触器控制 Y —△降压起动控制线路。线路的工作原理为：按下起动按钮 SB1 ， KM1 、 KM2 得电吸合， KM1 自锁，电动机星形起动，待电动机转速接近额定转速时，按下 SB2 ， KM2 断电、 KM3 得电并自锁，电动机转换成三角形全压运行。
２．时间继电器控制 Y —△降压起动控制线路
图 2.19 （ b ）为时间继电器自动控制 Y —△降压起动控制线路，电路的工作原理为：按下起动按钮 SB1 ， KM1 、 KM2 得电吸合，电动机星形起动，同时 KT 也得电，经延时后时间继电器 KT 常闭触头打开，使得 KM2 断电，常开触头闭合，使得 KM3 得电闭合并自锁，电动机由星形切换成三角形正常运行。

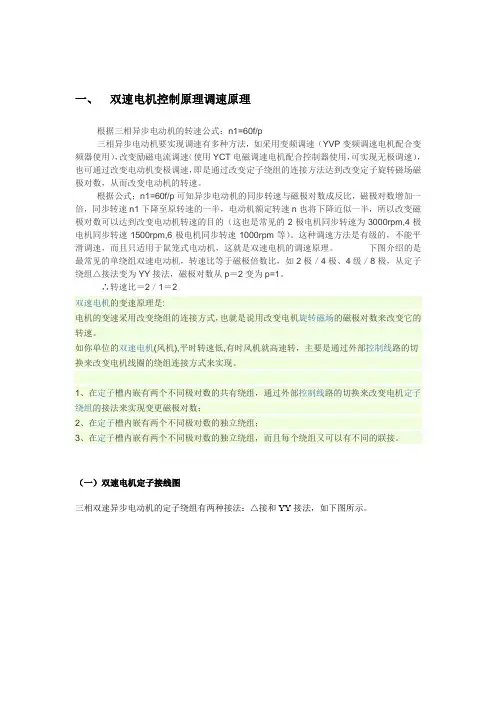

一、 双速电机控制原理调速原理
根据三相异步电动机的转速公式：n1=60f/p
三相异步电动机要实现调速有多种方法，如采用变频调速（YVP变频调速电机配合变频器使用），改变励磁电流调速（使用YCT电磁调速电机配合控制器使用，可实现无极调速），也可通过改变电动机变极调速，即是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。
根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的（这也是常见的2极电机同步转速为3000rpm,4极电机同步转速1500rpm,6极电机同步转速1000rpm等）。这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机，这就是双速电机的调速原理。 下图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。
∴转速比＝2／1＝2
双速电机的变速原理是:
电机的变速采用改变绕组的连接方式，也就是说用改变电机旋转磁场的磁极对数来改变它的转速。
如你单位的双速电机(风机),平时转速低,有时风机就高速转，主要是通过外部控制线路的切换来改变电机线圈的绕组连接方式来实现。
1、在定子槽内嵌有两个不同极对数的共有绕组，通过外部控制线路的切换来改变电机定子绕组的接法来实现变更磁极对数；
2、在定子槽内嵌有两个不同极对数的独立绕组；
3、在定子槽内嵌有两个不同极对数的独立绕组，而且每个绕组又可以有不同的联接。
（一）双速电机定子接线图
三相双速异步电动机的定子绕组有两种接法：△接和YY接法，如下图所示。
图（a）为双速异步电动定子绕组的△接法，三相绕组的接线端子U1、V1、W1与电源线连接，U2、V2、W2三个接线端悬空，三相定子绕组接成△形。
百度文库 - 让每个人平等地提升自我
1
专业综合设计报告
设计课题：单相异步电机调速控制电路设计
专业班级：
小组成员：
指导教师：
设计时间：2010年12月30日
百度文库 - 让每个人平等地提升自我
2
单相异步电机调速控制电路设计
（兼单相负载调功电路）
一、设计任务与要求
(1).设计一种将双极性信号变为单极性信号的电路，该电路通过使用双向可控硅调压实现电动机调速；
(2).斩波系数180—90，连续可调；
(3).平均电压调整范围220V—120V，连续可调。
二、设计方案与论证
220V交流电通过电压器、整流器、双电压比较器形成电流触发脉冲，通过对晶闸管导通教的控制，调节电动机转速。
（1）、将220V电压全波整流整流成峰值电压为7.5V。
整流电路如下图：
整流电路
整流管输出后：
百度文库 - 让每个人平等地提升自我
3
（2）、过零检测：放大管具有半波整功能，找准基准点，才能正确判断导通角大小
过零检测电路
（3）、触发脉冲形成与调整
电压比较器1输出：
电压比较器2输出：
电流脉冲：
（4）、高低压隔离 百度文库 - 让每个人平等地提升自我
4 （5）、晶闸管（可控硅）斩波，通过对脉冲触发时间的控制实现斩波过程
三、单元电路设计与计算
（1）、电压比较器LM393
他是双电压比较器集成电路。
该电路的特点如下：
工作电源电压范围宽，单电源、双电源均可工作，单电源： 2～36V，双电源：±1～±18V；
消耗电流小， ICC=0.8mA；
输入失调电压小， VIO=±2mV；
共模输入电压范围宽， VIC=0～VCC-1.5V；
输出与TTL，DTL，MOS，CMOS 等兼容；
输出可以用开路集电极连接“或”门；
采用双列直插8 脚塑料封装（DIP8）和微形的双列8 脚塑料封装（SOP8）
