hyperworks基本操作
1.引言
1.1 概述
概述部分可以简要介绍本篇文章所涵盖的内容和目的。具体可以参考以下内容撰写：
本文将介绍HyperWorks基本操作的相关知识和技巧。HyperWorks作为一款广泛应用于工程仿真和设计领域的软件平台，拥有丰富的功能和工具，能够帮助工程师们进行结构优化、流体力学仿真、疲劳分析等多个方面的工作。对于初次接触HyperWorks的人来说，掌握基本的操作技巧是学习和使用该软件的关键。
本篇文章将从HyperWorks的简介开始，介绍了其主要的功能和应用领域，然后重点关注于HyperWorks的基本操作方面。我们将深入研究HyperWorks的界面设置、工程模型的导入和几何处理、材料属性的定义、载荷和边界条件的设定，以及分析和后处理结果的查看等关键步骤。通过详细的讲解和演示，读者将能够掌握使用HyperWorks进行工程仿真和分析的基础技能。
本文的目的是帮助读者快速入门并熟练掌握HyperWorks的基本操作。通过了解和掌握这些基本操作，读者可以更高效地使用HyperWorks进行工程设计和分析工作，提高工作效率和质量。同时，这也为读者进一步学习和掌握更高级的应用和技术奠定了基础。
总之，本文将逐步介绍HyperWorks的主要功能和基本操作，帮助读者建立起对该软件的扎实基础，为后续的学习和工作打下坚实的基础。对于正在接触HyperWorks的读者来说，本文将是一份很好的参考资料和学习指南。
1.2文章结构
【1.2 文章结构】
本文将通过以下几个章节详细介绍HyperWorks的基本操作。首先，在引言部分将对文章的概述进行说明，包括对HyperWorks的简要介绍和文章的目的。接着，在正文部分，将展开对HyperWorks的详细介绍，包括其功能和特点。其中，将重点介绍HyperWorks的基本操作，包括软件安装、界面布局、常用工具的使用等等。最后，在结论部分将对本文所介绍内容进行总结，并展望HyperWorks在未来的发展前景。
最近老有新手问单元类型选择的问题，简单地总结了一下实际工程中最常用的，最常见的单元类型的选择问题。
希望能对新手有所帮助。
具体内容：（内容和附件中的pdf文件完全一样）
初学ANSYS的人，通常会被ANSYS所提供的众多纷繁复杂的单元类型弄花了眼，如何选择正确的单元类型，也是新手学习时很头疼的问题。
单元类型的选择，跟你要解决的问题本身密切相关。在选择单元类型前，首先你要对问题本身有非常明确的认识，然后，对于每一种单元类型，每个节点有多少个自由度，它包含哪些特性，能够在哪些条件下使用，在ANSYS的帮助文档中都有非常详细的描述，要结合自己的问题，对照帮助文档里面的单元描述来选择恰当的单元类型。
1.该选杆单元（Link）还是梁单元(Beam)？
这个比较容易理解。杆单元只能承受沿着杆件方向的拉力或者压力，杆单元不能承受弯矩，这是杆单元的基本特点。
梁单元则既可以承受拉，压，还可以承受弯矩。如果你的结构中要承受弯矩，肯定不能选杆单元。
对于梁单元，常用的有beam3,beam4,beam188这三种，他们的区别在于：
1)beam3是2D的梁单元，只能解决2维的问题。
2)beam4是3D的梁单元，可以解决3维的空间梁问题。
3)beam188是3D梁单元，可以根据需要自定义梁的截面形状。
2.对于薄壁结构，是选实体单元还是壳单元？
对于薄壁结构，最好是选用shell单元，shell单元可以减少计算量，如果你非要用实体单元，也是可以的，但是这样计算量就大大增加了。而且，如果选实体单元，薄壁结构承受弯矩的时候，如果在厚度方向的单元层数太少，有时候计算结果误差比较大，反而不如shell单元计算准确。
实际工程中常用的shell单元有shell63,shell93。shell63是四节点的shell单元(可以退化为三角形)，shell93是带中间节点的四边形shell单元(可以退化为三角形),shell93单元由于带有中间节点，计算精度比shell63更高，但是由于节点数目比shell63多，计算量会增大。对于一般的问题，选用shell63就足够了。
在 HyperMesh 中进行体积分析（Volume Meshing）时出现失败的情况可能涉及多个因素，这可能包括几何模型的复杂性、网格生成参数的设置、软件版本等。下面我将讨论一些可能导致 Volume Analysis 失败的原因以及相应的解决方法。
## 1. **几何模型的问题：**
### **可能原因：**
- 几何模型存在错误，如重叠的面、不封闭的几何体等。
- 几何模型的质量较差，例如存在小的几何特征、边缘不清晰等。
### **解决方法：**
- 修复几何模型中的任何错误，确保模型是封闭且没有重叠的几何体。
- 对几何模型进行清理，删除不必要的小特征，确保模型的质量良好。
## 2. **网格生成参数设置问题：**
### **可能原因：**
- 网格生成参数设置不合适，可能导致生成的体网格质量差。
- 元素尺寸设置过小或过大。
### **解决方法：**
- 调整网格生成参数，确保适当的网格密度和质量。
- 优化元素尺寸，避免将其设置得太小或太大。通常情况下，可以使用自适应网格生成技术。
## 3. **软件版本和BUG：**
### **可能原因：**
- 使用的 HyperMesh 版本存在一些已知的 BUG 或问题。
### **解决方法：**
- 升级到最新版本的 HyperMesh，以确保已知问题得到修复。
- 查阅 HyperMesh 的更新日志，了解是否有与 Volume Analysis 相关的修复。
## 4. **计算机资源不足：**
### **可能原因：**
- 计算机内存或处理器资源不足。
### **解决方法：**
- 确保计算机有足够的内存和处理器资源来执行体积分析操作。
- 尝试减少模型的复杂性或使用更高配置的计算机。
## 5. **模型尺寸单位问题：**
### **可能原因：**
- 模型的单位设置可能与 HyperMesh 中的期望单位不匹配。

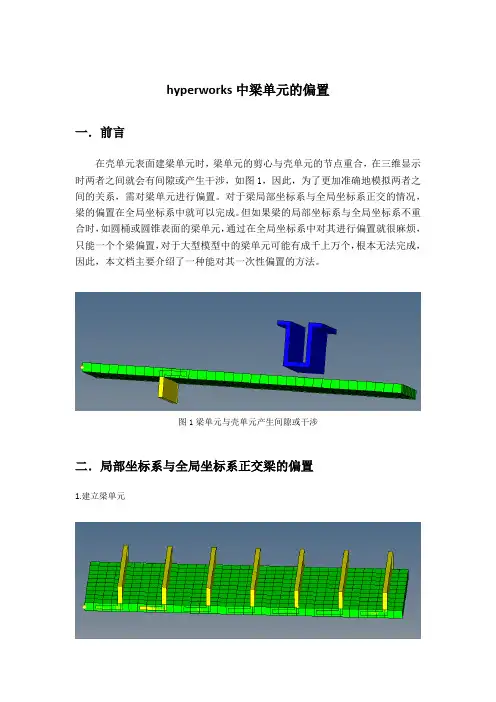

hyperworks中梁单元的偏置
一．前言
在壳单元表面建梁单元时，梁单元的剪心与壳单元的节点重合，在三维显示
时两者之间就会有间隙或产生干涉，如图1，因此，为了更加准确地模拟两者之
间的关系，需对梁单元进行偏置。对于梁局部坐标系与全局坐标系正交的情况，
梁的偏置在全局坐标系中就可以完成。但如果梁的局部坐标系与全局坐标系不重
合时，如圆桶或圆锥表面的梁单元，通过在全局坐标系中对其进行偏置就很麻烦，
只能一个个梁偏置，对于大型模型中的梁单元可能有成千上万个，根本无法完成，
因此，本文档主要介绍了一种能对其一次性偏置的方法。
图1梁单元与壳单元产生间隙或干涉
二．局部坐标系与全局坐标系正交梁的偏置
1.建立梁单元
2.对梁单元进行偏置
在bars面板中选中update→选择梁单元→在offset a和offset b中根据全局坐标系
方向设置要偏置的数值→在orientation中随意设置一个方向（虽然不更新局部坐标系，
但也必须设置一个值）→点击update
勾选offset at a与offset at b
点击update，则偏置成功
三．局部坐标系与全局坐标系不正交梁的偏置
1.建立梁单元
2.对梁单元进行偏置
1）建立局部坐标系：为了方便一次对梁单元进行偏置，建议将局部坐标系建立在圆桶（或
圆锥）截面圆的中心，并且坐标系类型为cylindrical。注意，此时坐标系三轴分别为r，t，
z。
2）将梁的节点赋给刚建立的局部坐标系
然后点击set displacement。
3）对梁单元偏置
进入bars面板，选择update→选择梁单元→根据局部坐标系方向设置偏置值→将类型设置
offsets in displacement→在orientation中随意设置一个方向（虽然不更新局部坐标
系，但也必须设置一个值）→点击update
勾选offset at a与offset at b，点击
update
则梁偏置成功
