【单元练】《好题》高中物理必修3第十二章【电能-能量守恒定律】经典练习题(含答案)

高中物理必修第3册第十二章电能能量守恒定律试卷测试题（Word版含解析）一、第十二章电能能量守恒定律实验题易错题培优（难）1．某同学在做“测电源电动势与内阻”的实验中，可使用的器材有：A．两只相同的毫安表（量程I g＝3mA，内阻R g＝1000Ω）；B．滑动变阻器R1（最大阻值20Ω）；C．滑动变阻器R2（最大阻值2000Ω）；D．各种规格的定值电阻R0；E．电源E（电动势约为3.0V）；F．开关、导线若干．由于给出的毫安表量程太小，该同学首先要把一只毫安表改装成量程为0.6A的电流表，他需要把阻值为__________Ω的定值电阻R0与毫安表并联（结果保留一位小数）.该同学将用如右上方的电路图进行实验，测定电源的电动势和内阻．在实验中发现变阻器的滑片由左向右逐渐滑动时，电流表G1示数逐渐增大，电流表G2示数接近3.0mA并且几乎不变，当滑片临近最右端时，电流表G2示数急剧变化．出现这种问题，应更换一个总阻值比原来______(选填“大”或“小”)的变阻器．在更换变阻器后,该同学连好电路，改变滑动变阻器滑片的位置，读出毫安表G1、G2的示数分别为I1、I2，并得到多组数据，建立直角坐标系，作出了I2和I1的关系图线，经拟合得到直线I2＝3.0mA－0.4I1 ,则得出电源电动势E＝_____V，内阻r＝_____Ω．（保留一位小数）【答案】5.0 Ω小 3.0V 2.0Ω【解析】【详解】[1]已知量程I g＝3mA，内阻R g＝1000Ω, 0.6I=A，设电流表的量程扩大的倍数为n，gInI=并联的电阻为R,根据并联电路的特点则有1gRRn=-解得R=5.0Ω[2]当变阻器的滑片由左向右逐渐滑动时，变阻器的阻值逐渐减小，外电路电阻减小，电流表G1示数逐渐增大，电流表G2示数接近3.0mA并且几乎不变，说明变阻器的电阻接近零时，路端电压才接近电源电动势，出现这种问题，应更换一个总阻值比原来小的变阻器，[3][4]G1示数是1I时,电路中的总电流是21200I I+，由闭合电路的欧姆定律得()221200g E I R I I r =++整理得21200g g E r I I R r R r=-++ I 2＝3.0mA －0.4I 1由I 2和I 1的关系图线得图线的截距b =3.0mA ，斜率0.4K =-0.003g E R r=+ A 2000.4G r R r=+ 解得 3.0E =V ，解得 2.0r =Ω2．一同学设计了如图甲所示电路来测节干电池的电动势和内阻．该同学选好器材后，进行操作(其中0R 是保护电阻)．（1）该同学测量时记录了6组数据，并根据这些数据面出了U-I 图线如图丙所示，根据图线求出干电池的电动势E=_________V(结果保留三位有效数字)，内阻r=___________Ω．（2）若保护电阻0R 的阻值未知，该干电池的电动势E 、内电阻r 已经测出，在图乙的电路中只需改动一条线就可测量出0R 的阻值．该条线是_________，需改接为________(请用接线柱处的字母去表达)．改接好后，调节滑动变阻器，读出电压表的示数为U 、电流表示数为I ，电源的电动势用E 表示，内电阻用r 表示，则0R =__________．【答案】1.48V 0.50Ω（0.48～0.52Ω） dj je 或者jf 0E U R r I-=- 【解析】【分析】【详解】（1）由图丙所示，电源U-I 图像可知，图像与纵轴交点坐标值为1.48，则电源电动势E=1.48V ，电源内阻 1.48 1.200.500.480.520.56U r I ∆-===ΩΩ∆（～） , （2）将导线jd 改接为je ，此时电源与定值电阻组成等效电源，在闭合电路中，电源电动势：E=U+I （R 0+r ），定值电阻0E U R r I -=-3．某同学利用一个电阻箱、一个电压表（视为理想电表）、一个定值电阻（05ΩR =）、一个开关和若干导线测定一电源（电动势小于3V ）的电动势及内阻，实验原理图如图（甲）所示。

一、选择题1．如图是某锂电池外壳上的文字说明，由此可知（）⨯⨯-⋅BL528M 700mA h标准3.7V锂离子电池充电限制电压：4.2V执行标准：GB/T18287-2000待机时间：48h警告：切勿投入火中！！！序号：×××× 只能使用指定充电器Li-ion电池制造厂商：中国××股份有限公司地址：深圳××工业大厦A．该电池通过1C的电量时，非静电力做功3.7JB．两块此种型号电池串联使用的电动势为8.4VC．该电池的额定工作电流一定为700mAD．该电池完全放电将有10584J的化学能转化为电能A解析：AA．根据非静电力做功公式得==W Uq3.7JA正确；B．两块此种型号电池串联使用的电动势为2 3.7V=7.4VE=⨯B错误；C．条件不足，无法确定其额定电流。

C错误；D．该电池完全放电，化学能转化为电能，即3==⨯⨯⨯3.7700103600J=9324JW UQ-D错误。

故选A。

2．恒压电源的内阻可视为零，普通电源的内阻不可忽略。

为判别一电源是哪种电源，某同学连接了如图所示实验电路，并断开电键，设想通过观察电键闭合后的电流表作出判断。

此方案（）A．无效。

因为无论是哪种电路，电流表示数都变大B．无效。

因为无论是哪种电路，电流表示数都变小C．有效。

若是恒压电源，电流表示数不变，若是普通电源，则电流表示数变大D．有效。

若是恒压电源，电流表示数不变，若是普通电源，则电流表示数变小D解析：D若为普通电源，电键闭合后，外电阻减小，干路电流增大，内电压增大，外电压减小，电流表示数变小。

若是恒压电源，闭合电键后，路端电压不变，电流表示数不变。

故选D。

3．如图为某智能手机电池上的信息，电池支持“9V，2A”快充技术，电池充满仅需约1.3小时，轻度使用状态可使用一天，下列说法正确的是（）A．9.88Wh为该电池的电量B．4.35V为该电池的电动势C．轻度使用时的平均功率约为1WD．根据数据可以计算得到该电池的容量为2600mAh D解析：DA．9.88Wh为电池的充电电能，不是该电池的电量，A错误；B．4.35V为充电电压，不是该电池的电动势，B错误；C．轻度使用时平均功率约为9.88p==W0.41W24C错误；D．充电电流为2A，充满电为1.3h，因此电池的容量q=It=2A×1.3h=2.6Ah=2600mAhD正确。

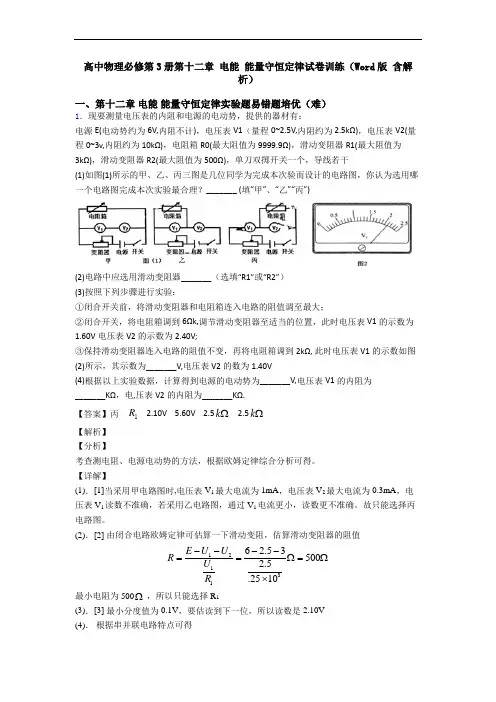

高中物理必修第3册第十二章电能能量守恒定律试卷训练（Word版含解析）一、第十二章电能能量守恒定律实验题易错题培优（难）1．现要测量电压表的内阻和电源的电动势，提供的器材有：电源E(电动势约为6V,内阻不计)，电压表V1（量程0~2.5V,内阻约为2.5kΩ)，电压表V2(量程0~3v,内阻约为10kΩ)，电阻箱R0(最大阻值为9999.9Ω)，滑动变阻器R1(最大阻值为3kΩ)，滑动变阻器R2(最大阻值为500Ω)，单刀双掷开关一个，导线若干(1)如图(1)所示的甲、乙、丙三图是几位同学为完成本次验而设计的电路图，你认为选用哪一个电路图完成本次实验最合理？_______ (填“甲”、“乙”“丙”)(2)电路中应选用滑动变阻器_______（选填“R1”或“R2”）(3)按照下列步骤进行实验：①闭合开关前，将滑动变阻器和电阻箱连入电路的阻值调至最大；②闭合开关，将电阻箱调到6Ωk,调节滑动变阻器至适当的位置，此时电压表V1的示数为1.60V电压表V2的示数为2.40V;③保持滑动变阻器连入电路的阻值不变，再将电阻箱调到2kΩ, 此时电压表V1的示数如图(2)所示，其示数为_______V,电压表V2的数为1.40V(4)根据以上实验数据，计算得到电源的电动势为_______V,电压表V1的内阻为_______KΩ，电,压表V2的内阻为_______KΩ.【答案】丙1R 2.10V 5.60V 2.5kΩ 2.5kΩ【解析】【分析】考查测电阻、电源电动势的方法，根据欧姆定律综合分析可得。

【详解】(1)．[1]当采用甲电路图时,电压表V1最大电流为1mA，电压表V2最大电流为0.3mA，电压表V1读数不准确，若采用乙电路图，通过V1电流更小，读数更不准确。

故只能选择丙电路图。

(2)．[2] 由闭合电路欧姆定律可估算一下滑动变阻，估算滑动变阻器的阻值121316 2.535002.5.2510E U URUR----==Ω=Ω⨯最小电阻为500Ω，所以只能选择R1(3)．[3] 最小分度值为0.1V，要估读到下一位，所以读数是2.10V(4)．根据串并联电路特点可得3121.6V 2.4V 2.4A 610R R =+⨯ 3122.10V 1.40V 1.4A 210R R =+⨯ 联立可求得R 1=2.5k Ω R 2=2.5k Ω由闭合电路欧姆定律可得322.4 2.41.6V 2.4V 610E R R ⎛⎫=+++⨯ ⎪⨯⎝⎭321.4 1.42.1V 1.4V 210E R R ⎛⎫=+++⨯ ⎪⨯⎝⎭联立可得E= 5.60V【点睛】器材选择要考虑安全性原则、准确性原则、方便性原则。

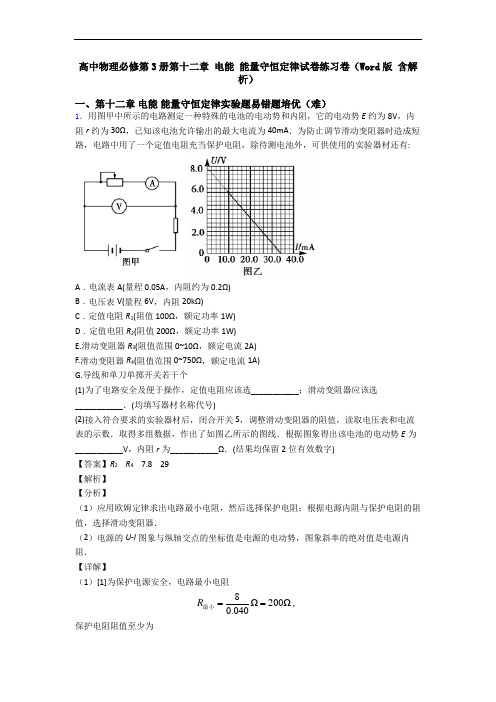

高中物理必修第3册第十二章 电能 能量守恒定律试卷练习卷（Word 版 含解析）一、第十二章 电能 能量守恒定律实验题易错题培优（难）1．用图甲中所示的电路测定一种特殊的电池的电动势和内阻，它的电动势E 约为8V ，内阻r 约为30Ω，已知该电池允许输出的最大电流为40mA ．为防止调节滑动变阻器时造成短路，电路中用了一个定值电阻充当保护电阻，除待测电池外，可供使用的实验器材还有:A ．电流表A(量程0.05A ，内阻约为0.2Ω)B ．电压表V(量程6V ，内阻20kΩ)C ．定值电阻R 1(阻值100Ω，额定功率1W)D ．定值电阻R 2(阻值200Ω，额定功率1W)E.滑动变阻器R 3(阻值范围0~10Ω，额定电流2A)F.滑动变阻器R 4(阻值范围0~750Ω，额定电流1A)G.导线和单刀单掷开关若干个(1)为了电路安全及便于操作，定值电阻应该选___________；滑动变阻器应该选___________．(均填写器材名称代号)(2)接入符合要求的实验器材后，闭合开关S ，调整滑动变阻器的阻值，读取电压表和电流表的示数．取得多组数据，作出了如图乙所示的图线．根据图象得出该电池的电动势E 为___________V ，内阻r 为___________Ω．(结果均保留2位有效数字)【答案】R 2 R 4 7.8 29【解析】【分析】（1）应用欧姆定律求出电路最小电阻，然后选择保护电阻；根据电源内阻与保护电阻的阻值，选择滑动变阻器．（2）电源的U -I 图象与纵轴交点的坐标值是电源的电动势，图象斜率的绝对值是电源内阻．【详解】（1）[1]为保护电源安全，电路最小电阻8Ω200Ω0.040R ==最小， 保护电阻阻值至少为200Ω30Ω170Ω100Ω-=>，则保护电阻应选定值电阻2R ；[2]电源等效电阻（电源内阻与保护电阻之和）为200Ω，为进行多次实验，测出多组实验数据，滑动变阻器应选滑动变阻器4R ．（2）[3]由电源U -I 图象可知，图象与纵轴的交点坐标值是7.8，则电源电动势E =7.8V ，[4]图象斜率7.82290.034U k I ∆==≈Ω∆， 电源内阻 222920029r k R =-=Ω-Ω=Ω．2．某同学设计了如图（a ）所示电路研究电源输出功率变化情况．电源E 电动势、内电阻恒定，R 1为滑动变阻器，R 2、R 3为定值电阻，A 、V 为理想电表．（1）若滑动片P 由a 滑至b 时A 示数一直变小，则R 1和R 2必须满足的关系是__________________．（2）若R 1＝6Ω，R 2＝12Ω，电源内电阻r ＝6Ω，，当滑动片P 由a 滑至b 时，电源E 的输出功率P 随外电路总电阻R 的变化关系如图（b ）所示，则R 3的阻值应该选择（ ） （A ）2Ω （B ）4Ω （C ）6Ω （D ）8Ω【答案】（1）R 1≤R 2，（2）B【解析】【详解】(1)电流表的示数： 3E I r R R =++并，欲使滑动片P 由a 滑至b 时A 示数一直变小，须使R 并一直变大，因为两电阻之和一定时，当二者相等时并联电阻最大，所以要求R 1≤R 2． （2）从图b 知，当R 外=6Ω时，电源E 的输出功率P 最大，即电源内阻为6Ω，而R 1和R 2部分的电阻变化范围是0～4Ω，因此R 3的阻值必须大于2Ω小于6Ω．所以A 、C 、D 错误，只能选B ．3．某同学有个超霸（GP ）9V 电池如图甲所示，他欲测量该电池的电动势和内阻（内阻约为25Ω）。

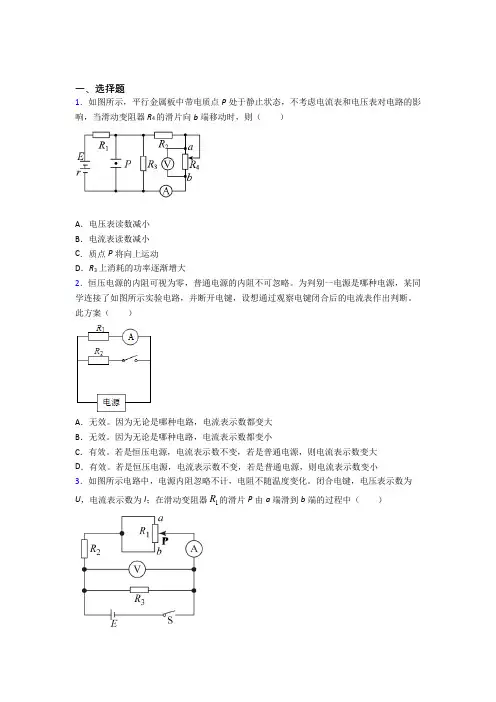

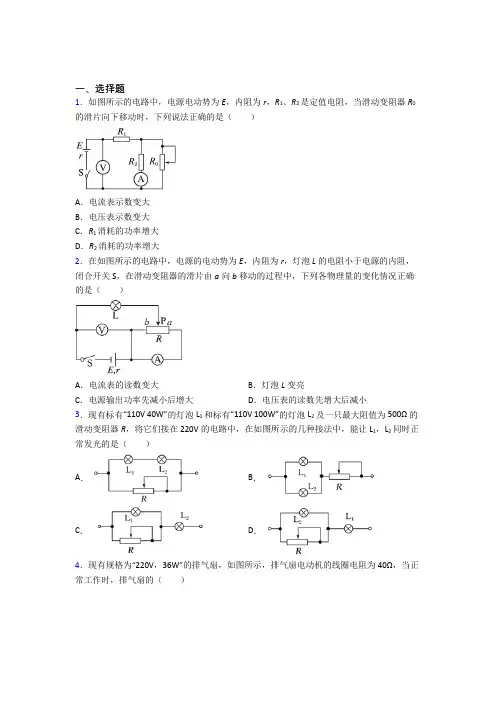

一、选择题1．如图所示，平行金属板中带电质点P处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则（）A．电压表读数减小B．电流表读数减小C．质点P将向上运动D．R3上消耗的功率逐渐增大2．恒压电源的内阻可视为零，普通电源的内阻不可忽略。

为判别一电源是哪种电源，某同学连接了如图所示实验电路，并断开电键，设想通过观察电键闭合后的电流表作出判断。

此方案（）A．无效。

因为无论是哪种电路，电流表示数都变大B．无效。

因为无论是哪种电路，电流表示数都变小C．有效。

若是恒压电源，电流表示数不变，若是普通电源，则电流表示数变大D．有效。

若是恒压电源，电流表示数不变，若是普通电源，则电流表示数变小3．如图所示电路中，电源内阻忽略不计，电阻不随温度变化。

闭合电键，电压表示数为U，电流表示数为I；在滑动变阻器1R的滑片P由a端滑到b端的过程中（）A ．U 先变大后变小B ．I 先变小后变大C ．3R 的功率先变小后变大D ．2R 的功率先变大后变小4．下列说法中正确的是（ ） A ．在匀强电场中，电势降低的方向就是电场强度的方向B ．根据公式U =Ed 可知，匀强电场中任意两点间的电势差与这两点的距离成正比C ．单位时间通过导体横截面的电荷量越多，电流越大D ．在某电池的电路中每通过2C 的电荷量，电池提供的电能是4J ，那么这个电池的电动势是0.5V ；5．硅光电池是一种太阳能电池，具有低碳环保的优点。

如图所示，图线a 是该电池在某光照强度下路端电压U 和电流I 的关系图像（电池内阻不是常量），图线b 是某电阻R 的U I -图像。

在该光照强度下将它们组成闭合回路时，硅光电池的内阻为（ ）A ．5.5ΩB ．7.0ΩC ．12.0ΩD ．12.5Ω 6．能量守恒定律是自然界最普遍的规律之一，以下最能体现能量守恒定律的是（ ）A ．闭合电路欧姆定律B ．动能定理C ．动量守恒定律D ．牛顿第三定律 7．某热敏电阻的阻值随温度的变化关系为R =(2t －400）Ω（t 的单位为K ，计算时t 只取数值），使用该热敏电阻测量温度大于t A 的温度值（t A =250K ），需首先把热敏电阻、电池、电流表、滑动变阻器串联起来，如图所示，然后把装置放入标准温度箱内，保持温度箱内温度为t A ，调整滑动变阻器使电流表达到满偏，满偏处标注温度为t s ，提高标准温度箱内的温度，在电流表表盘上刻上相应温度，这就得到了一个简易温度计。

高中物理必修第3册第十二章电能能量守恒定律试卷测试题（Word版含解析）一、第十二章电能能量守恒定律实验题易错题培优（难）1．某研究性学习小组利用伏安法测定某一电池组的电动势和内阻，实验原理如图甲所示，其中，虚线框内为用灵敏电流计G改装的电流表A，V为标准电压表，E为待测电池组，S为开关，R为滑动变阻器，R0是标称值为4.0Ω的定值电阻．①已知灵敏电流计G的满偏电流I g=100μA、内阻r g=2.0kΩ，若要改装后的电流表满偏电流为200mA，应并联一只Ω（保留一位小数）的定值电阻R1；②根据图甲，用笔画线代替导线将图乙连接成完整电路；③某次试验的数据如下表所示：该小组借鉴“研究匀变速直线运动”试验中计算加速度的方法（逐差法），计算出电池组的内阻r= Ω（保留两位小数）；为减小偶然误差，逐差法在数据处理方面体现出的主要优点是．④该小组在前面实验的基础上，为探究图甲电路中各元器件的实际阻值对测量结果的影响，用一已知电动势和内阻的标准电池组通过上述方法多次测量后发现：电动势的测量值与已知值几乎相同，但内阻的测量值总是偏大．若测量过程无误，则内阻测量值总是偏大的原因是．（填选项前的字母）A．电压表内阻的影响 B．滑动变阻器的最大阻值偏小C．R1的实际阻值比计算值偏小 D．R0的实际阻值比标称值偏大测量次数12345678电压表V读数U/V 5.26 5.16 5.04 4.94 4.83 4.71 4.59 4.46改装表A读数I/mA20406080100120140160【答案】（2）①1.0 ②如图所示③ 1.66 充分利用测得的数据④CD【解析】解：1.根据改装后电表的量程1g ggI rI IR=+,代入解得11.0R=Ω.2.实物图如图所示3.根据闭合电路的欧姆定律()E U I R r=++可得UR rI∆+=∆,故1551U UR rI I-+=-,或2662U UI I--或3773U UI I--或()()()123456784884515.664U U U U U U U UU UI I I I+++⋅+++-==Ω--可得: 1.66r=Ω．因充分利用测得的数据,故减少一次测量的偶然误差．4.实验中,电压表为标准电压表,由于电动势的测量值与已知值几乎相同,说明电压表和滑动变阻器对实验没有影响.电压表的变化量和电流表的变化量比值的绝对值为电源内阻r和定值电阻0R之和,当1R的实际阻值比计算值偏小时,电流表的读数比实际值偏小,则测得内阻将偏大,C正确.当0R的实际阻值比标称值偏大时,算得的电源内阻也偏大,D正确.2．某位同学用如图甲所示的多用电表测量电阻,要用到选择开关和两个部件．请根据下列步骤完成电阻测量:(1)在使用前,发现多用电表指针如图乙所示,则他应调节__________ (选填或或)．(2)正确处理完上述步骤后,他把开关打在欧姆挡,把红黑表笔短接,发现指针如图丙所示,则他应调节__________ (选填或或)．(3)正确处理完上述步骤后,他把红黑表笔接在某定值电阻两端,发现指针如图丁所示,则他应采取的措施是①___________________;②____________________．(4)正确处理完上述步骤后,他把红黑表笔接在定值电阻两端,发现指针如图戊所示,则该定值电阻的阻值___________．【答案】（1）S （2）T （3）①将打到欧姆挡；②将两表笔短接,重新调节,使指针指在欧姆零刻度线处（4）【解析】【分析】【详解】（1）在使用前,发现多用电表指针如图乙所示,则应机械调零，即他应调节S使针调到电流的零档位．（2）把开关打在欧姆挡,把红黑表笔短接,即欧姆调零，应该调到电阻的零档位，此时要调节欧姆调零旋钮，即T（3）他把红黑表笔接在某定值电阻两端,发现指针如图丁所示，说明待测电阻较小，应该换小挡，即换挡，换挡必调零，所以要重新调零即将两表笔短接,重新调节,使指针指在欧姆零刻度线处．（4）根据欧姆表读数原则可知欧姆表的读数为【点睛】要熟练万用表的使用规则，并且要注意在换挡时一定要欧姆调零．3．某同学利用一个电阻箱、一个电压表（视为理想电表）、一个定值电阻（05ΩR=）、一个开关和若干导线测定一电源（电动势小于3V）的电动势及内阻，实验原理图如图（甲）所示。

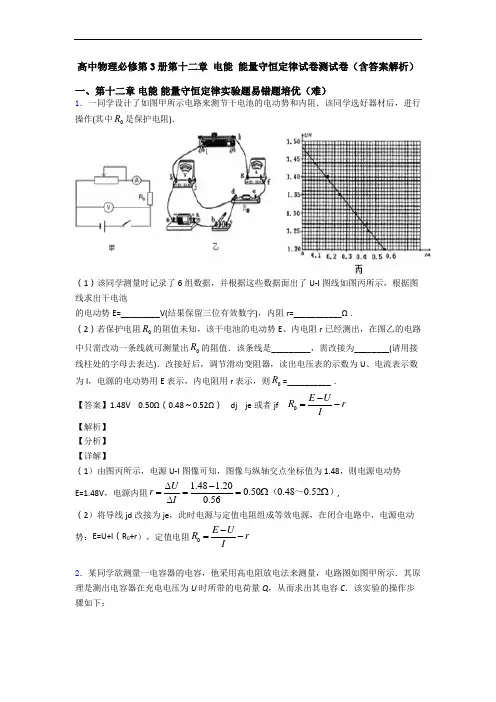

高中物理必修第3册第十二章 电能 能量守恒定律试卷测试卷（含答案解析）一、第十二章 电能 能量守恒定律实验题易错题培优（难）1．一同学设计了如图甲所示电路来测节干电池的电动势和内阻．该同学选好器材后，进行操作(其中0R 是保护电阻)．（1）该同学测量时记录了6组数据，并根据这些数据面出了U-I 图线如图丙所示，根据图线求出干电池的电动势E=_________V(结果保留三位有效数字)，内阻r=___________Ω．（2）若保护电阻0R 的阻值未知，该干电池的电动势E 、内电阻r 已经测出，在图乙的电路中只需改动一条线就可测量出0R 的阻值．该条线是_________，需改接为________(请用接线柱处的字母去表达)．改接好后，调节滑动变阻器，读出电压表的示数为U 、电流表示数为I ，电源的电动势用E 表示，内电阻用r 表示，则0R =__________．【答案】1.48V 0.50Ω（0.48～0.52Ω） dj je 或者jf 0E U R r I -=- 【解析】【分析】【详解】（1）由图丙所示，电源U-I 图像可知，图像与纵轴交点坐标值为1.48，则电源电动势E=1.48V ，电源内阻 1.48 1.200.500.480.520.56U r I ∆-===ΩΩ∆（～） , （2）将导线jd 改接为je ，此时电源与定值电阻组成等效电源，在闭合电路中，电源电动势：E=U+I （R 0+r ），定值电阻0E U R r I -=-2．某同学欲测量一电容器的电容，他采用高电阻放电法来测量，电路图如图甲所示．其原理是测出电容器在充电电压为U 时所带的电荷量Q ，从而求出其电容C ．该实验的操作步骤如下：（1）先判断电容器的好坏，使用万用表的电阻挡进行测量，观察到万用表指针向右偏转较大角度，又逐渐返回到起始位置，此现象说明电容器是____（选填“好”、“坏”）的；（2）按如图甲所示电路原理图连接好实验电路，将开关S接通____（选填“1”、“2”），对电容器进行充电，调节可变电阻R的阻值，再将开关S接通另一端，让电容器放电，观察微安表的读数，直到微安表的初始指针接近满刻度；（3）此时让电容器先充电，记下这时的电压表读数U0=2.9V，再放电，并同时开始计时，每隔5 s或10 s读一次微安表的读数i，将读数记录在预先设计的表格中。

高中物理必修三第十二章电能能量守恒定律知识总结例题单选题1、已知两电源的电动势分别为E1、E2（E1>E2），内阻分别为r1、r2。

当两电源分别与阻值为R的电阻连接时，外电路消耗的功率正好相等。

若电阻R减小一些，再与E1、E2分别连接时，对应的外电路消耗的功率分别是P1、P2。

则（）A．r1<r2，P1<P2B．r1<r2，P1>P2C．r1>r2，P1<P2D．r1>r2，P1>P2答案：C由外电路消耗的功率相等得(E1 R+r1)2R=(E2R+r2)2R又知E1>E2，则（R＋r1）2>（R＋r2）2故r1>r2；再大致画出U­I图像如图所示可知R减小一些（对应图中虚线），在E2中电流增加量大，由P＝I2R可得P1<P2故选C。

2、某无人值守彩色电视中转站采用太阳能电源工作，转换设备电压为24 V，每天发射时间为15 h，功耗20 W，其余9小时为接收等候时间，功耗为5 W，则（）A．转换设备电流恒为56AB．转换设备负载每天耗电量约为14.375 A·hC．转换设备每天消耗电能为345度D．转换设备在等待过程中，工作电压小于24 V答案：BA．发射时间转换设备电流为I1=P1U=2024A=56A而在接收等候时间内，其电流为I2=P2U=524A=524A故A错误；B．转换设备负载每天耗电量约为q=I1t1+I2t2=56×15Ah+524×9Ah=34524Ah≈14.375Ah故B正确；C．转换设备每天消耗电能为W=P1t1+P2t2=20×15Wh+5×9Wh=345Wh=0.345kWh故C错误；D．转换设备在等待过程中，工作电压等于24V，他是恒定不变的，故D错误；故选B。

3、如图所示是根据某次实验记录数据画出的U-I图象，下列关于这个图象的说法中正确的是（）A．纵轴截距表示待测电源的电动势B．横轴截距表示短路电流C．根据r=EI短，计算出待测电源内电阻为12ΩD．电流为0.3A时的外电阻是1.8Ω答案：AA．根据闭合电路欧姆定律U=-Ir+E可知，纵轴截距表示待测电源的电动势。

高中物理必修第3册第十二章电能能量守恒定律试卷测试题（Word版含解析）一、第十二章电能能量守恒定律实验题易错题培优（难）1．某同学在做“测电源电动势与内阻”的实验中，可使用的器材有：A．两只相同的毫安表（量程I g＝3mA，内阻R g＝1000Ω）；B．滑动变阻器R1（最大阻值20Ω）；C．滑动变阻器R2（最大阻值2000Ω）；D．各种规格的定值电阻R0；E．电源E（电动势约为3.0V）；F．开关、导线若干．由于给出的毫安表量程太小，该同学首先要把一只毫安表改装成量程为0.6A的电流表，他需要把阻值为__________Ω的定值电阻R0与毫安表并联（结果保留一位小数）.该同学将用如右上方的电路图进行实验，测定电源的电动势和内阻．在实验中发现变阻器的滑片由左向右逐渐滑动时，电流表G1示数逐渐增大，电流表G2示数接近3.0mA并且几乎不变，当滑片临近最右端时，电流表G2示数急剧变化．出现这种问题，应更换一个总阻值比原来______(选填“大”或“小”)的变阻器．在更换变阻器后,该同学连好电路，改变滑动变阻器滑片的位置，读出毫安表G1、G2的示数分别为I1、I2，并得到多组数据，建立直角坐标系，作出了I2和I1的关系图线，经拟合得到直线I2＝3.0mA－0.4I1 ,则得出电源电动势E＝_____V，内阻r＝_____Ω．（保留一位小数）【答案】5.0 Ω小 3.0V 2.0Ω【解析】【详解】[1]已知量程I g＝3mA，内阻R g＝1000Ω, 0.6I=A，设电流表的量程扩大的倍数为n，gInI=并联的电阻为R,根据并联电路的特点则有1gRRn=-解得R=5.0Ω[2]当变阻器的滑片由左向右逐渐滑动时，变阻器的阻值逐渐减小，外电路电阻减小，电流表G1示数逐渐增大，电流表G2示数接近3.0mA并且几乎不变，说明变阻器的电阻接近零时，路端电压才接近电源电动势，出现这种问题，应更换一个总阻值比原来小的变阻器，[3][4]G1示数是1I时,电路中的总电流是21200I I+，由闭合电路的欧姆定律得()221200g E I R I I r =++整理得21200g g E r I I R r R r=-++ I 2＝3.0mA －0.4I 1由I 2和I 1的关系图线得图线的截距b =3.0mA ，斜率0.4K =-0.003g E R r=+ A 2000.4G r R r=+ 解得 3.0E =V ，解得 2.0r =Ω2．一同学设计了如图甲所示电路来测节干电池的电动势和内阻．该同学选好器材后，进行操作(其中0R 是保护电阻)．（1）该同学测量时记录了6组数据，并根据这些数据面出了U-I 图线如图丙所示，根据图线求出干电池的电动势E=_________V(结果保留三位有效数字)，内阻r=___________Ω．（2）若保护电阻0R 的阻值未知，该干电池的电动势E 、内电阻r 已经测出，在图乙的电路中只需改动一条线就可测量出0R 的阻值．该条线是_________，需改接为________(请用接线柱处的字母去表达)．改接好后，调节滑动变阻器，读出电压表的示数为U 、电流表示数为I ，电源的电动势用E 表示，内电阻用r 表示，则0R =__________．【答案】1.48V 0.50Ω（0.48～0.52Ω） dj je 或者jf 0E U R r I-=- 【解析】【分析】【详解】（1）由图丙所示，电源U-I 图像可知，图像与纵轴交点坐标值为1.48，则电源电动势E=1.48V ，电源内阻 1.48 1.200.500.480.520.56U r I ∆-===ΩΩ∆（～） , （2）将导线jd 改接为je ，此时电源与定值电阻组成等效电源，在闭合电路中，电源电动势：E=U+I （R 0+r ），定值电阻0E U R r I -=-3．利用如图所示的电路既可以测量电压表和电流表的内阻，又可以测量电源电动势和内阻，所用到的实验器材有：两个相同的待测电源（内阻r 约为1Ω）电阻箱R 1（最大阻值为999.9Ω）电阻箱R 2（最大阻值为999.9Ω）电压表V （内阻未知）电流表A （内阻未知）灵敏电流计G ，两个开关S 1、S 2主要实验步骤如下：①按图连接好电路，调节电阻箱R 1和R 2至最大，闭合开关S 1和S 2，再反复调节R 1和R 2，使电流计G 的示数为0，读出电流表A 、电压表V 、电阻箱R 1、电阻箱R 2的示数分别为0.40A 、12.0V 、30.6Ω、28.2Ω；②反复调节电阻箱R 1和R 2（与①中的电阻值不同），使电流计G 的示数为0，读出电流表A 、电压表V 的示数分别为0.60A 、11.7V 。

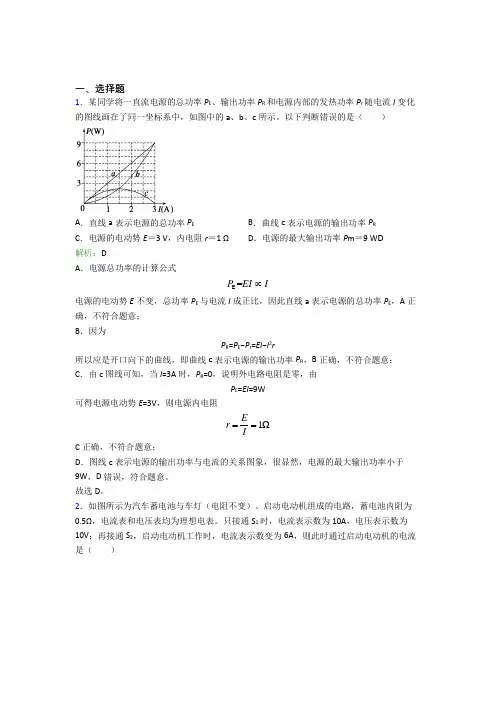

一、选择题1．某同学将一直流电源的总功率P E 、输出功率P R 和电源内部的发热功率P r 随电流I 变化的图线画在了同一坐标系中，如图中的a 、b 、c 所示。

以下判断错误的是（ ）A ．直线a 表示电源的总功率P EB ．曲线c 表示电源的输出功率P RC ．电源的电动势E ＝3 V ，内电阻r ＝1 ΩD ．电源的最大输出功率P m ＝9 W D解析：DA ．电源总功率的计算公式 E =P EI I ∝电源的电动势E 不变，总功率P E 与电流I 成正比，因此直线a 表示电源的总功率P E ，A 正确，不符合题意；B ．因为P R =P E −P r =EI −I 2r所以应是开口向下的曲线，即曲线c 表示电源的输出功率P R ，B 正确，不符合题意； C ．由c 图线可知，当I =3A 时，P R =0，说明外电路电阻是零，由P E =EI =9W可得电源电动势E =3V ，则电源内电阻1ΩE r I== C 正确，不符合题意； D ．图线c 表示电源的输出功率与电流的关系图象，很显然，电源的最大输出功率小于9W ，D 错误，符合题意。

故选D 。

2．如图所示为汽车蓄电池与车灯（电阻不变）、启动电动机组成的电路，蓄电池内阻为0.5Ω，电流表和电压表均为理想电表。

只接通S 1时，电流表示数为10A ，电压表示数为10V ；再接通S 2，启动电动机工作时，电流表示数变为6A ，则此时通过启动电动机的电流是（ ）A ．2AB ．10AC ．12AD ．20A C解析：C只接通S 1时，由闭合电路欧姆定律得 10100.5V 15V E U Ir =+=+⨯=车灯的电阻R 灯10Ω1Ω10U I === 再接通S 2后，车灯两端的电压为 U 灯1I R =灯61V 6V =⨯=流过蓄电池的电流为2156A 18A 0.5E r U I --===灯 流过电动机的电流为 I 电动机2112A I I =-=故ABD 错误，C 正确；故选C 。
