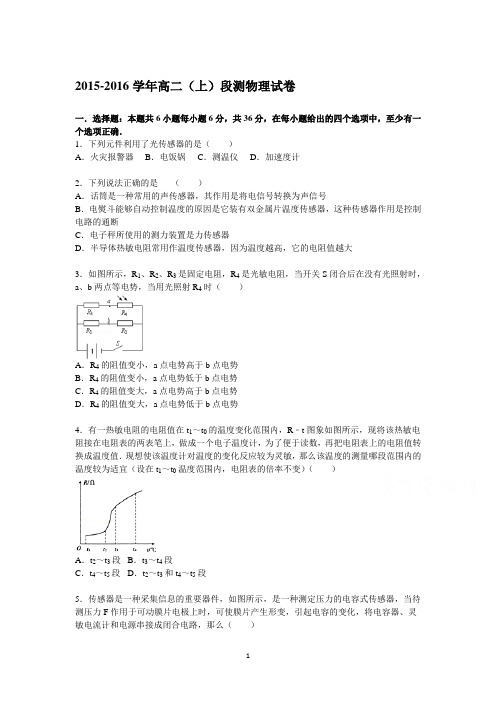

2015-2016学年高二（上）段测物理试卷一．选择题：本题共6小题每小题6分，共36分，在每小题给出的四个选项中，至少有一个选项正确．1．下列元件利用了光传感器的是（）A．火灾报警器B．电饭锅C．测温仪D．加速度计2．下列说法正确的是（）A．话筒是一种常用的声传感器，其作用是将电信号转换为声信号B．电熨斗能够自动控制温度的原因是它装有双金属片温度传感器，这种传感器作用是控制电路的通断C．电子秤所使用的测力装置是力传感器D．半导体热敏电阻常用作温度传感器，因为温度越高，它的电阻值越大3．如图所示，R1、R2、R3是固定电阻，R4是光敏电阻，当开关S闭合后在没有光照射时，a、b两点等电势，当用光照射R4时（）A．R4的阻值变小，a点电势高于b点电势B．R4的阻值变小，a点电势低于b点电势C．R4的阻值变大，a点电势高于b点电势D．R4的阻值变大，a点电势低于b点电势4．有一热敏电阻的电阻值在t1～t0的温度变化范围内，R﹣t图象如图所示，现将该热敏电阻接在电阻表的两表笔上，做成一个电子温度计，为了便于读数，再把电阻表上的电阻值转换成温度值．现想使该温度计对温度的变化反应较为灵敏，那么该温度的测量哪段范围内的温度较为适宜（设在t1～t0温度范围内，电阻表的倍率不变）（）A．t2～t3段B．t3～t4段C．t4～t5段D．t2～t3和t4～t5段5．传感器是一种采集信息的重要器件，如图所示，是一种测定压力的电容式传感器，当待测压力F作用于可动膜片电极上时，可使膜片产生形变，引起电容的变化，将电容器、灵敏电流计和电源串接成闭合电路，那么（）A．若电容减小，则力F增大 B．若电容增大 则力F减小C．若电容变大，则力F增大D．以上说法都不对6．霍尔元件能转换哪两个物理量（）A．把温度这个热学量转换成电阻这个电学量B．把磁感应强度这个磁学量转换成电压这个电学量C．把力这个力学量转换成电压这个电学量D．把光照强弱这个光学量转换成电阻这个电学量二、填空题（每小题9分，共36分）7．将金属热电阻、数字电流表、电源按图连接；将烧杯装入的水，用铁架台固定在加热器上．闭合开关S，当金属热电阻未放入热水中时，电流表示数为I1，将金属热电阻放入温水中，电流表示数为I2．将金属热电阻放在热水中，电流表示数为I3，则I1、I2、I3的大小关系是．8．如图所示是一路灯自动控制装置，交流电源电压220V，路灯L在晚上自动点亮，白天则自动熄灭．a、b、c分别为晶闸管的三个极，它们分别是：a叫极；b叫极；c叫极．白天光照较强，光敏电阻R G阻值（填大或小），b、c两端电压（填高或低）．9．黑箱上有三个接线柱A、B、C如图所示，已知里面装的元件只有两个（可能的元件是电池、电阻或二极管），并且两个接线柱之间最多只接一个元件，现用多用表去进行检测，其检测结果如下：①用直流电压挡测量，A、B、C三接线柱之间均无电压；②用欧姆挡测量，A、C之间正、反接电阻值不变；③用欧姆挡测量，黑表笔接A，红表笔接B，有电阻，黑表笔接B，红表笔接A，电阻值较大；④用欧姆挡测量，黑表笔接C，红表笔接B，有电阻，阻值比②步测得的大；反接电阻值很大．画出箱内两个元件的接法．10．某同学设计了一路灯控制电路如图所示，光照射光敏电阻R G时，其阻值变小．设白天时继电器两端电压为U1，夜晚为U2，它们的大小关系是：．现要使路灯比平时早一些亮起来，应如何调节R1？．三、计算题，本题共2小题，共28分．解答应写出必要的文字说明、方程式和重要演算步骤．只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位．11．（14分）（2005•上海）一水平放置的圆盘绕竖直固定轴转动，在圆盘上沿半径开有一条宽度为2mm的均匀狭缝．将激光器与传感器上下对准，使二者间连线与转轴平行，分别置于圆盘的上下两侧，且可以同步地沿圆盘半径方向匀速移动，激光器连续向下发射激光束．在圆盘转动过程中，当狭缝经过激光器与传感器之间时，传感器接收到一个激光信号，并将其输入计算机，经处理后画出相应图线．图（a）为该装置示意图，图（b）为所接收的光信号随时间变化的图线，横坐标表示时间，纵坐标表示接收到的激光信号强度，图中△t1=1.0×10﹣3s，△t﹣3s．2=0.8×10（1）利用图（b）中的数据求1s时圆盘转动的角速度；（2）说明激光器和传感器沿半径移动的方向；（3）求图（b）中第三个激光信号的宽度△t3．12．（14分）（2015秋•徐州校级月考）加速度计是测定物体加速度的仪器，现代科技中，它已成为导弹、飞机、潜艇制导系统的信息源，如图9所示为应变式加速度计，当系统加速时，加速度计中的敏感元件也处于加速状态，敏感元件由两根相同的弹簧连接并架在光滑支架上，支架与待测系统固定在一起，敏感元件下端滑动臂可在滑动变阻器上无摩擦水平滑动，当系统加速时敏感元件发生位移，并转换成电信号输出．已知敏感元件的质量为m，每根弹簧的劲度系数为k，电源的电动势为ε且内阻不计，滑动变阻器的总阻值为R，且总电阻有效长度为L．静态时，两弹簧恰好为原长，滑动变阻器的滑动触头位于正中间，并且此时加速度计的输出电压为零．（1）假定待测系统的加速度大小为a，方向向左，求敏感元件发生的位移？（2）求用输出信号的电压U来表示待测系统加速度a的表达式？2015-2016学年高二（上）段测物理试卷参考答案与试题解析一．选择题：本题共6小题每小题6分，共36分，在每小题给出的四个选项中，至少有一个选项正确．1．下列元件利用了光传感器的是（）A．火灾报警器B．电饭锅C．测温仪D．加速度计考点：传感器在生产、生活中的应用．分析：传感器的作用是将温度、力、光、声音等非电学量转换为电学量．解答：解：A、火灾报警器，是当有火灾时，会发生烟，进入火灾报警器时，利用光的漫反射，从而触发开关报警．故A正确；B、电饭锅，则是由电流做功产生热量，当达到103℃时，磁钢失去磁性，导致开关关闭，所以属于温度传感器，故B错误；C、测温仪是温度计的一种，用红外线传输数字的原理来感应物体表面温度，操作比较方便，特别是高温物体的测量．应用广泛，如钢铸造、炉温、机器零件、玻璃及室温、体温等各种物体表面温度的测量．故C错误；D、加速度计是测量运载体线加速度的仪表，是属于力传感器，故D错误；故选：A点评：热敏电阻是当温度变化时，导致电阻的阻值发生变化；而光敏电阻则是当有光时，其电阻的阻值发生变化．它们的电阻都是变小，而金属电阻则是变大．2．下列说法正确的是（）A．话筒是一种常用的声传感器，其作用是将电信号转换为声信号B．电熨斗能够自动控制温度的原因是它装有双金属片温度传感器，这种传感器作用是控制电路的通断C．电子秤所使用的测力装置是力传感器D．半导体热敏电阻常用作温度传感器，因为温度越高，它的电阻值越大考点：常见传感器的工作原理．分析：传感器作为一种将其它形式的信号与电信号之间的转换装置，在我们的日常生活中得到了广泛应用，不同传感器所转换的信号对象不同，我们应就它的具体原理进行分析．解答：解：A、话筒是一种常用的声传感器，其作用是将声信号转换为电信号．故A错．B、电熨斗温度自动控制装置能控制电源的通断．常温时，上、下触点应是接触的，当双金属片温度升高时，上下层形变不同，上层形变大，双金属片发生弯曲，使电路断开．所以电熨斗能够自动控制温度的原因是它装有双金属片温度传感器，这种传感器作用是控制电路的通断．故B正确．C、电子秤所使用的测力装置是力传感器，传感器输出的电压表示力F的大小，压力越大电子秤示数越大，也就是输出的电压越大．故C正确．D、半导体热敏电阻常用作温度传感器，因为温度越高，它的电阻值越小．故D错．故选BC．点评：本题考查对传感器原理的理解，传感器能够将其他信号转化为电信号，它们在生产生活中应用非常广泛，在学习中要注意体会．属于基础题．3．如图所示，R1、R2、R3是固定电阻，R4是光敏电阻，当开关S闭合后在没有光照射时，a、b两点等电势，当用光照射R4时（）A．R4的阻值变小，a点电势高于b点电势B．R4的阻值变小，a点电势低于b点电势C．R4的阻值变大，a点电势高于b点电势D．R4的阻值变大，a点电势低于b点电势考点：闭合电路的欧姆定律．专题：恒定电流专题．分析：光敏电阻是由半导体材料制成的，有光照时电阻减小；根据R4阻值的变化，分析外电路总电阻的变化，判断总电流的变化，进一步分析路端电压的变化，判断出R1、R2所在支路电流的变化，根据总电流的变化，再分析通过R3的电流变化，根据欧姆定律分析R1和R3的电压怎样变化，就能判断a、b电势如何变化，确定出两点电势的关系．解答：解：当用光照射R4时R4的阻值变小，外电路总电阻减小，总电流增大．电源的内电压增大，路端电压减小，所以R1、R2所在支路电流减小．由于总电流等于两个支路电流之和，所以通过R3的电流增大，根据欧姆定律得知，R3的电压增大，R1的电压减小．根据在外电路中，顺着电流方向电势降低，可知，a、b两点的电势都比c点电势低，光照之前，a、b两点电势相等，光照后R3的电压增大，R1的电压减小，则a点的电势降低，b点的电势升高，故a点电势低于b点电势．故B正确．故选：B点评：本题首先要掌握光敏电阻的特性，其次要知道在外电路中，顺着电流方向电势降低，通过分析电阻R3的电压和R1的电压变化，判断两点电势的变化．4．有一热敏电阻的电阻值在t1～t0的温度变化范围内，R﹣t图象如图所示，现将该热敏电阻接在电阻表的两表笔上，做成一个电子温度计，为了便于读数，再把电阻表上的电阻值转换成温度值．现想使该温度计对温度的变化反应较为灵敏，那么该温度的测量哪段范围内的温度较为适宜（设在t1～t0温度范围内，电阻表的倍率不变）（）A．t2～t3段B．t3～t4段C．t4～t5段D．t2～t3和t4～t5段考点：欧姆定律．专题：恒定电流专题．分析：要使该温度计对温度的变化反应较为灵敏，即变化相同的温度电阻变化范围要较大．解答：解：制作电阻温度计，需要热敏电阻传感器，将温度的测量转化为电阻的测量；要使该温度计对温度的变化反应较为灵敏，即变化相同的温度电阻变化范围要大，故曲线的斜率要大，故在t2～t3范围内较为合适．故选：A．点评：本题关键是明确电阻温度计的工作原理，通过热敏电阻将温度的测量转化为电阻的测量，不难．5．传感器是一种采集信息的重要器件，如图所示，是一种测定压力的电容式传感器，当待测压力F作用于可动膜片电极上时，可使膜片产生形变，引起电容的变化，将电容器、灵敏电流计和电源串接成闭合电路，那么（）A．若电容减小，则力F增大 B．若电容增大 则力F减小C．若电容变大，则力F增大D．以上说法都不对考点：电容器的动态分析．专题：电容器专题．分析：根据电容器的电容与板间距离的关系，判断当F向上压膜片电极时电容的变化．解答：解：A、若电容减小，由电容的决定式C=得知电容器板间距离增大，则F减小．故A错误．B、C、D、若电容增大，由电容的决定式C=得知电容器板间距离减小，则F增大．故BD错误，C正确．故选：C．点评：本题电容器动态变化分析问题，只要掌握电容的决定式就能正确解答．6．霍尔元件能转换哪两个物理量（）A．把温度这个热学量转换成电阻这个电学量B．把磁感应强度这个磁学量转换成电压这个电学量C．把力这个力学量转换成电压这个电学量D．把光照强弱这个光学量转换成电阻这个电学量考点：霍尔效应及其应用．专题：带电粒子在磁场中的运动专题．分析：根据霍尔元件的工作原理作答．解答：解：如图是霍尔元件的工作原理示意图，磁感应强度B垂直于霍尔元件的工作面向下，通入图示方向的电流I，C、D两侧面会形成电势差U CD故霍尔元件是把磁感应强度这个磁学量转换成电压这个电学量．故选：B．点评：解决本题的关键知道霍尔元件中移动的是自由电子，以及自由电子在电场力和洛伦兹力作用下处于平衡，此时的电压就叫霍尔电压．二、填空题（每小题9分，共36分）7．将金属热电阻、数字电流表、电源按图连接；将烧杯装入的水，用铁架台固定在加热器上．闭合开关S，当金属热电阻未放入热水中时，电流表示数为I1，将金属热电阻放入温水中，电流表示数为I2．将金属热电阻放在热水中，电流表示数为I3，则I1、I2、I3的大小关系是I1＞I2＞I3．考点：闭合电路的欧姆定律．专题：恒定电流专题．分析：金属热电阻的阻值随着温度的升高而增大，根据闭合电路欧姆定律即可求解．解答：解：金属热电阻的阻值随着温度的升高而增大，可知电阻增大，根据闭合电路欧姆定律知电流减小，所以有：I1＞I2＞I3．故答案为：I1＞I2＞I3．点评：本题主要考查了闭合电路欧姆定律的直接应用，知道金属热电阻的阻值随着温度的升高而增大，难度不大，属于基础题．8．如图所示是一路灯自动控制装置，交流电源电压220V，路灯L在晚上自动点亮，白天则自动熄灭．a、b、c分别为晶闸管的三个极，它们分别是：a叫阳极；b叫阴极；c叫门极．白天光照较强，光敏电阻R G阻值小（填大或小），b、c两端电压低（填高或低）．考点：传感器在生产、生活中的应用．分析：明确晶闸管的三个极的名称及光敏电阻的性质，并能根据电路分析电压的变化．解答：解：晶闸管的三个极分别为阳极、阴极和门极；在图中分别对应a、b和c；当白天光照较强时，光敏电阻的阻值较小，则其分压较小，bc两端的电压较低；故答案为：阳，阴，门，小，低．点评：本题考查传感器的应用，对于晶闸管及光敏电阻要注意牢记，同时掌握分析电路结构的能力．9．黑箱上有三个接线柱A、B、C如图所示，已知里面装的元件只有两个（可能的元件是电池、电阻或二极管），并且两个接线柱之间最多只接一个元件，现用多用表去进行检测，其检测结果如下：①用直流电压挡测量，A、B、C三接线柱之间均无电压；②用欧姆挡测量，A、C之间正、反接电阻值不变；③用欧姆挡测量，黑表笔接A，红表笔接B，有电阻，黑表笔接B，红表笔接A，电阻值较大；④用欧姆挡测量，黑表笔接C，红表笔接B，有电阻，阻值比②步测得的大；反接电阻值很大．画出箱内两个元件的接法．考点：闭合电路的欧姆定律．专题：实验题．分析：表笔怎样接数值都不变的为电阻；表笔接法不同示数有较大变化的是二极管，正向阻值较小，反向阻值较大．解答：解：对电阻来讲，无论表笔怎么接，数值都不变，所以AC之间接电阻；对二极管来讲有单向导电性，正向电阻较小，而反向电阻较大，由AB和BC间的读数知二极管接在AB之间，且正极接在B点；则箱内电路如图．点评：本题关键掌握二极管的单向导电性，知道电阻与二极管的区别，对于了解二极管的特性是做好本题的关键．10．某同学设计了一路灯控制电路如图所示，光照射光敏电阻R G时，其阻值变小．设白天时继电器两端电压为U1，夜晚为U2，它们的大小关系是：U1＜U2．现要使路灯比平时早一些亮起来，应如何调节R1？滑动端向上滑，使R1阻值变小．考点：传感器在生产、生活中的应用．专题：交流电专题．分析：路灯控制电路如图所示，当光照射光敏电阻R G时，其阻值变化．从而导致非门输入电压变化，最终会引起继电器的开关是否闭合．解答：解：如图所示，当光照射光敏电阻R G时，其阻值变小，导致分得电压减少．这样非门电路输入端电压变大，从而使其输出端电压变小，由于设白天时继电器两端电压为U1，夜晚为U2．所以U1＜U2当光照变弱时光敏电阻R G的阻值变大，非门电路输入端电压变小，继电器得到的电压变高，路灯被点亮．若要使路灯比平时早一些亮起来，只有通过向上滑动，使R1阻值变小．故答案为：U1＜U2；滑动端向上滑，使R1阻值变小点评：考查了光敏电阻与非门电路的特性，同时虽然要提前亮，但继电器的合上开关的电压却是不变的．三、计算题，本题共2小题，共28分．解答应写出必要的文字说明、方程式和重要演算步骤．只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位．11．（14分）（2005•上海）一水平放置的圆盘绕竖直固定轴转动，在圆盘上沿半径开有一条宽度为2mm的均匀狭缝．将激光器与传感器上下对准，使二者间连线与转轴平行，分别置于圆盘的上下两侧，且可以同步地沿圆盘半径方向匀速移动，激光器连续向下发射激光束．在圆盘转动过程中，当狭缝经过激光器与传感器之间时，传感器接收到一个激光信号，并将其输入计算机，经处理后画出相应图线．图（a）为该装置示意图，图（b）为所接收的光信号随时间变化的图线，横坐标表示时间，纵坐标表示接收到的激光信号强度，图中△t1=1.0×10﹣3s，△t﹣3s．2=0.8×10（1）利用图（b）中的数据求1s时圆盘转动的角速度；（2）说明激光器和传感器沿半径移动的方向；（3）求图（b）中第三个激光信号的宽度△t3．考点：传感器在生产、生活中的应用；匀速圆周运动；线速度、角速度和周期、转速．专题：压轴题．分析：当圆盘的均匀狭缝转到激光器正下方时，传感器接收到信号．到下次接收到信号，正好转动一圈．从而由周期可求出角速度．由图象中的光信号能通过狭缝的时间逐渐减少，说明激光器与传感器在移动，相对而言圆盘的转动速度在发生变化．根据前两个光信号的时间，可求出激光器与传感器移动速度，从而可算出第三个光信号的时间解答：解：（1）由图线读得，转盘的转动周期T=0.8s角速度（2）激光器和探测器沿半径由中心向边缘移动（理由为：由于脉冲宽度在逐渐变窄，表明光信号能通过狭缝的时间逐渐减少，即圆盘上对应探测器所在位置的线速度逐渐增加，因此激光器和探测器沿半径由中心向边缘移动）．（3）设狭缝宽度为d，探测器接收到第i个脉冲时距转轴的距离为r i，第i个脉冲的宽度为△t i，激光器和探测器沿半径的运动速度为v．③r3﹣r2=r2﹣r1=vT④r2﹣r1=⑤r3﹣r2=⑥由④、⑤、⑥式解得：点评：考查圆周运动的角速度与周期的关系，及半径越大线速度越快．12．（14分）（2015秋•徐州校级月考）加速度计是测定物体加速度的仪器，现代科技中，它已成为导弹、飞机、潜艇制导系统的信息源，如图9所示为应变式加速度计，当系统加速时，加速度计中的敏感元件也处于加速状态，敏感元件由两根相同的弹簧连接并架在光滑支架上，支架与待测系统固定在一起，敏感元件下端滑动臂可在滑动变阻器上无摩擦水平滑动，当系统加速时敏感元件发生位移，并转换成电信号输出．已知敏感元件的质量为m，每根弹簧的劲度系数为k，电源的电动势为ε且内阻不计，滑动变阻器的总阻值为R，且总电阻有效长度为L．静态时，两弹簧恰好为原长，滑动变阻器的滑动触头位于正中间，并且此时加速度计的输出电压为零．（1）假定待测系统的加速度大小为a，方向向左，求敏感元件发生的位移？（2）求用输出信号的电压U来表示待测系统加速度a的表达式？考点：闭合电路的欧姆定律；牛顿第二定律．专题：整体思想．分析：（1）加速时由牛顿第二定律求的形变量；（2）设系统向左加速时滑片右移x，由牛顿第二定律得到加速的表达式，联立方程就可以得到加速度与电压的关系式．解答：解：（1）由牛顿第二定律可知：2kx=ma得：（2）设加速度为a时，滑动变阻器的滑片距左端为x，则敏感元件的输出电压为：再设系统向左加速时滑片右移x，则敏感元件的动力学方程为：2kx=ma联立可得：．答：（1）假定待测系统的加速度大小为a，方向向左，则敏感元件发生的位移为；（2）待测系统加速度a的表达式为．点评：本题中应变式加速度计体现了一种重要的实验设计思想﹣﹣转换思想，即把难以直接测量的力学量转换为容易测量的电学量．这类题目是力与电综合题，关键要寻找力电联系的桥梁．。
2015-2016学年度第一学期高二年级期末质检
物理答案
一、二.选择题
序号123456789101112答案A C C A B D D D BC AB AC ABD
三、实验,探究题
13、(每空2分共10分).（2）螺旋测微器（千分卡尺）
（3）①电流表A2
②甲；
（4）
14、(每空2分共8分)（1）选用R2。
（2）如右图所示
（3）E= 1.5 V，r= 1.0 Ω。
四、计算题(共30分)
15、(10分)
（1）(3分).对小球受力分析，受重力、电场力和细线的拉力，如图，小球受到的电场力的方向与电场线的方向相同，所以小球带正电．(答出小球带正电即可)
（2）(4分)根据力的平衡条件，有： Fsin θ=qE
Fcos θ=mg 解得：E=
（3）(3分).细线对小球的拉力F 为：
16、(12分)
⑴(4分)如图粒子在平行板间做类平抛运动，水平方向为匀速直线运动
粒子从进入电场到离开电场运动的时间为
s s v L t 8
6010410
208.0-⨯=⨯==
⑵(4分)竖直方向为匀加速直线运动
214220
9/1075.3/10
103750s m s m m Eq a ⨯=⨯==--
⑶(4分)竖直方向位移为
m m at y 30.0)104(1075.32
1
2128142=⨯⨯⨯⨯==
- 17、（1）(4分) ，由
得， ，
（2）(4分) t=T/6=。
2015—2016学年度第一学期期末质量检测试卷高二物理注意事项：1．本试卷分试题和答题纸两部分,试卷满分100分,考试时间90分钟。
2. 答卷前考生务必将自己的姓名、考试号、科目填涂在答题卡和答题纸上相应位置。
3. 选择题部分，用2B铅笔将答案涂在答题卡上，答在试卷上无效。
其余部分将答案写在答题纸上相应位置，答在其它位置无效。
一．选择题（本题共16小题，每题3分，共48分。
每题给出的四个选项中有一个或多个选项是正确的，请将正确答案选出来。
选对但不全的得2分，多选、错选均不得分）1．在电磁学发展过程中，许多科学家做出了贡献。
下列说法正确的是A．奥斯特发现了电流磁效应；法拉第发现了电磁感应现象B．安培发现了磁场对运动电荷的作用规律C．库仑发现了点电荷的相互作用规律：密立根通过油滴实验测定了元电荷的数值D．洛仑兹发现了磁场对电流的作用规律2. 关于点电荷Q产生的电场，下列说法正确的是A．电场强度的定义式仍成立，即E=F/q，式中的q就是检验电荷B．在真空中，电场强度的表达式E=kQ/r2，式中Q是产生电场的点电荷C．在真空中，电场强度的表达式E=kQ/r2，式中Q是检验电荷D．公式E=U/d也可以用于点电荷的电场3. 平行板电容器的一个极板与静电计的金属杆相连,另一个极板与静电计的金属外壳相连,如图所示。
给电容器充电后, 静电计偏转一个角度。
如果保持电容器所带电量不变,以下情况中,可以使静电计指针的偏角增大的是A.把两板间的距离增大B.把两板的正对面积增大C.在两板间插入相对介电常数较小的电介质.D.以上做法都不可以4．下列关于静电场中电场线的叙述正确的是A．沿着电场线的方向电场强度越来越小B．电荷沿着电场线的方向移动，电势能逐渐减小C ．电场线是人们假设的，用以形象地表示电场强弱和方向，客观并不存在D ．电场线是非闭合曲线，始于正电荷或无穷远，止于无穷远或负电荷 5．如图，在一水平放置的平板MN 的上方有匀强磁场， 磁感应强度的大小为B ，磁场方向垂直于纸面向里。
2015—2016学年度第一学期期末联考高二物理参考答案题号 1 2 3 4 5 678 9 10 11 12 答案 B C D A D C A B BC AD BCD BC二、实验题13. 1.99014. （1）如图1所示（2）C （3）如图2所示（4）1.17×10-6（1.16×10-6~1.19×10-6均给分）解析：（1）所连实物图如图1所示。
（2）从图中可看出电流表A2的最大测量值近似为0.26A，故应选量程为0~0.3A的电流表，应选择C。
（3）如图2所示。
（4）由实验原理图可列出关系式R2I2=（R0+R1）I1，整理后可得122IRI=（R0+R1），将1LRSρ=代入上式，整理可得0221SRSRL IIρρ=-，即图线的斜率大小21SRkIρ=，为求图线的斜率可在直线上取两个距离较远的点，如（0.10，1.00）和（0.25，4.60），则图线的斜率为114.6 1.0240.250.10k m A m A---=⋅=⋅-，则该电阻丝的电阻率为66210.1210351.1710240.15SRm mkIρ--⨯⨯==Ω⋅=⨯Ω⋅⨯。
15. 开关闭合后，直导体棒处于平衡状态，∴f=BIL ①…………3分I=ER r+②…………3分联立①②可得：f=0.02N……1分，方向水平向左……1分图1 图216. 解：（1）由几何关系可知： 5sin 373d r d ==︒………………………① …………….2分200v ev B m r= ……………………..② …………….2分由①②得： 053eBdm v =………………………③ ……………...1分 （2）画图知：R′=d ……………..④ ………………2分2v evB m R ='…………….⑤ ………………2分由③④⑤得： 035v v =………………1分17.（1）因B 、C 是在电荷Q 产生的电场中处在同一等势面上的两点，即φB =φC 。
2015-2016学年上学期期末考试高二物理试题考试时间 90分钟 满分 110分一、选择题（每小题5分，共50分。
其中1-6题为单选题，7-10题为多选题，选对选全得5分，选对不选全得3分，有选错的得0分。
）1．如图所示，一圆环上均匀分布着正电荷，x 轴垂直于环面且过圆心O .下列关于x 轴上的电场强度和电势的说法中正确的是( )A ．O 点的电场强度为零，电势最低B ．O 点的电场强度为零，电势最高C ．从O 点沿x 轴正方向，电场强度减小，电势升高D ．从O 点沿x 轴正方向，电场强度增大，电势降低2.如图所示，A 、B 、C 是等边三角形的三个顶点，O 是A 、B 连线的中点．以O 为坐标原点，A 、B 连线为x 轴，O 、C 连线为y 轴，建立坐标系．过A 、B 、C 、O 四个点各有一条长直导线垂直穿过纸面，导线中通有大小相等、方向向里的电流．则过O 点的通电直导线所受安培力的方向为( )A ．沿y 轴正方向B ．沿y 轴负方向C ．沿x 轴正方向D ．沿x 轴负方向3．a 、b 、c 、d 是在地球大气层外的圆形轨道上运行的四颗人造卫星．其中a 、c 的轨道相交于P ，b 、d 在同一个圆轨道上，b 、c 轨道在同一平面上．某时刻四颗卫星的运行方向及位置如图1所示．下列说法中正确的是( ) A ．a 、c 的加速度大小相等，且大于b 的加速度 B ．b 、c 的角速度大小相等，且小于a 的角速度 C ．a 、c 的线速度大小相等，且小于d 的线速度 D ．a 、c 存在在P 点相撞的危险4．如图所示，圆环形导体线圈a 平放在水平桌面上，在a 的正上方固定一竖直螺线管b ，二者轴线重合，螺线管与电源和滑动变阻器连接成如图所示的电路．若将滑动变阻器的滑片P 向下滑动，下列表述正确的是( ) A ．线圈a 中将产生俯视顺时针方向的感应电流 B ．穿过线圈a 的磁通量变小 C ．线圈a 有扩张的趋势D ．线圈a 对水平桌面的压力F N 将增大5．如图所示，在水平面上有一个质量为m 的小物块，从某点给它一个初速度沿水平面做匀减速直线运动，途中经过A 、B 、C 三点，到达O 点的速度为零．A 、B 、C 三点到O 点的距离分别为s 1、s 2、s 3，物块从A 点、B 点、C 点运动到O 点所用时间分别为t 1、t 2、t 3，下列结论正确的是( )A. s 1t 1＝s 2t 2＝s 3t 3B. s 1t 1<s 2t 2<s 3t 3C .s 1t 21＝s 2t 22＝s 3t 23 D. s 1t 21<s 2t 22<s 3t 236．图中的虚线a 、b 、c 、d 表示匀强电场中的4个等势面．两个带电粒子M 、N (重力忽略不计)以平行于等势面的初速度射入电场，运动轨迹分别如图中MPN 和NQM 所示．已知M 是带正电的粒子．则下列说法中正确的是 ( )． A ．N 一定也带正电B ．a 点的电势高于b 点的电势，a 点的场强大于b 点的场强 C. 带电粒子N 的动能减小、电势能增大 D ．带电粒子N 的动能增大、电势能减小7．有一种手电筒和台式电子钟都是使用1节干电池工作的。
2015—2016学年上学期期中考试高二物理试卷本试卷包括第I卷（选择题）和第II卷（非选择题）两部分，共计110分，考试时间90分钟。
第I卷（选择题共50分）一、本题共10小题；每小题5分，共计50分。
在每小题给出的四个选项中，8、9、10题有多个选项正确，全部选对得5分；选对但不全得3分；有错选或不答的得0分.1、关于电压和电动势，下列说法正确的是 ( )A．电动势就是电源两极间的电压B．电压和电动势单位都是伏特，所以电压和电动势是同一物理量的不同叫法C．电压U＝W/q和电动势E＝W/q中的W是一样的，都是静电力所做的功D．电压和电动势有本质的区别，反映的能量转化方向不同2、如图所示为某一电场的电场线和等势面．已知φa＝5 V，φc＝3 V，ab＝bc，则( )A．φb＝4 VB．φb>4 VC．φb<4 VD．上述情况都有可能3、有两个平行板电容器，它们的电容之比为5∶4，它们的带电荷量之比为5∶1，两极板间距离之比为4∶3，则两极板间电压之比和电场强度之比分别为( )A．4∶11∶3 B．1∶43∶1C．4∶13∶1D．4∶14∶34、如图所示，匀强电场的场强大小为1×103N/C，ab，dc与电场方向平行，bc，ad与电场方向垂直，ab＝dc＝4 cm，bc＝ad＝3 cm，则下述计算结果正确的是( )A．a，b之间的电势差为4 000 VB．a，c之间的电势差为50 VC．将q＝－5×10－3 C的点电荷沿矩形路径abcda移动一周，静电力做的功为零D．将q＝－5×10－3 C的点电荷沿abc或adc从a移动到c，静电力做的功都是－0.25 J5、在如图所示的电路中，灯泡L的电阻大于电源的内阻r，闭合开关S，将滑动变阻器滑片P 向左移动一段距离后，下列结论正确的是( )A．灯泡L变亮B．电源的输出功率变大C．电容器C上的电荷量增加D．电流表读数变小，电压表读数变小6、如图所示四个相同的灯泡按如图所示方式连接，关于四个灯泡的亮度，下列结论中正确的是( )A．A灯，B灯一样亮，C灯次之，D灯最暗B．A灯最亮，C灯次之，B与D灯最暗且亮度相同C．A灯最亮，B与C灯一样亮，D灯最暗D．A与B灯一样亮，C与D灯一样亮，但比A与B灯暗些7、L1、L2两灯分别标有“110V，40W”和“110V，100W”，按不同方式接入220V电路，能使两灯正常发光，且符合节能的原则，应选用的电路接法是（）A．B．C．D．8、如图所示的匀强电场E的区域内，由A，B，C，D、A′、B′、C′、D′作为顶点构成一正方体空间，电场方向与面ABCD垂直．下列说法正确的是( )A．AD两点间电势差U AD与AA′两点间电势差U AA′相等B．带正电的粒子从A点沿路径A→D→D′移到D′点，静电力做正功C．带负电的粒子从A点沿路径A→D→D′移到D′点，电场势能减少D．同一带电粒子从A点移到C′点，沿对角线A→C′与沿A→B→B′→C′静电力做功相同9、一个T型电路如下图所示，电路中的电阻R1＝10 Ω，R2＝120 Ω，R3＝40 Ω.另有一测试电源，电动势为100 V，内阻忽略不计．则( )A．当c、d端短路时，a、b之间的等效电阻是40 ΩB．当a、b端短路时，c、d之间的等效电阻是40 ΩC．当a、b两端接通测试电源时，c、d两端的电压为80 VD．当c、d两端接通测试电源时，a、b两端的电压为80 V10、如图所示，电源电动势为E，内阻为r，不计电压表和电流表内阻对电路的影响，当开关闭合后，两小灯泡均能发光．在将滑动变阻器的触片逐渐向右滑动的过程中，下列说法正确的是( )A．小灯泡L1，L2均变暗B．小灯泡L1变亮，小灯泡L2变暗C．电流表的读数变小，电压表的读数变大D．电流表的读数变大，电压表的读数变小第II卷（非选择题共60分）二、实验题11（10分）、某同学在一次“测定金属的电阻率”的实验中，用米尺测出接入电路部分的金属丝长度为l＝0.720 m，用螺旋测微器测出金属丝直径(刻度位置如图所示)，用伏安法测出金属丝的电阻(阻值大约为5 Ω)，然后计算出该金属材料的电阻率．在用伏安法测定金属丝的电阻时，除被测金属丝外，还有如下实验器材：A．直流电源(输出电压为3 V)B．电流表A(量程0～0.6 A，内阻约0.125 Ω)C．电压表V(量程0～3 V，内阻3 kΩ)D．滑动变阻器(最大阻值20 Ω)E．开关，导线等(1)从图中读出金属丝的直径为________ mm.(2)根据所提供的器材，在虚线框中画出实验电路图．(3)若根据伏安法测出金属丝的阻值为R x＝4.0 Ω，则这种金属材料的电阻率为____________ Ω·m(保留两位有效数字)．12（12分）、测定电源的电动势和内阻的实验电路如图所示，请回答下列问题：（1）现备有以下器材：A．干电池1个B．滑动变阻器（0～50Ω）C．电压表（0～3V）D．电压表（0～15V）E．电流表（0～0.6A）F．电流表（0～3A）其中电压表应选____________，电流表应选_________________。
2015—2016学年度上学期期末考试高二年级物理科试卷参考答案及评分标准二、填空题13．(1)交流电 (2)软磁性材料 14．(1)向左偏 (2)穿过闭合回路的磁通量变化时会产生感应电流，感应电流的磁场总要阻碍引起感应电流的磁通量变化 15．①如右图所示②4.5 1.0 ③0 三、解答题 16．解：估算流过电阻丝的电流为I ＝E R ＋r ＝430＋10A ＝100 mA ，远远大于电容器上的充放电电流．(2分) 当P 移动Δx 时，电容器上电压的变化为ΔU ，ΔU ＝I ΔR 其充放电电流I C ＝ΔQ t ＝C ·ΔU t ＝CER (R ＋r )·L ·又v ＝Δxt ，所以v ＝I C (R ＋r )L CER＝0.1 m/s(2分)又因为I C 由N 流向M ，电容器放电，P 右移，物体移动方向向右．(1分)17．解：(1)金属棒先做加速度减小的加速运动，最后以v t ＝7 m/s 的速度(由图象乙中数据可知)匀速下落．由功率定义得重力对金属棒ab 做功的功率P G ＝mgv t ＝0.01×10×7 W ＝0.7 W ．(3分) (2)在0～1.5 s 内回路中产生的总热量为Q ，根据能量守恒有mgh ＝Q ＋12mv 2t 解得Q ＝0.455 J电阻R 上产生的热量Q R ＝RR ＋rQ ＝0.26 J ．(5分)(3)当金属棒匀速下落时，有mg ＝BIL 金属棒产生的感应电动势E ＝BLv t 则电路中的电流I 为 I ＝BLv tR ＋r 代入数据解得B ＝0.1 T ．(4分)18．解：(1)因小球在复合场中做匀速圆周运动，故有qE ＝mg 代入数据解得：E ＝10 N/C 场强方向竖直向下．(3分)(3)因为粒子的速度方向与半径方向垂直，所以圆心必在AC 所在的竖直线上． 小球与AC 碰撞1次，有：(3R －h )2＋L 2＝R 2 解得：R 1＝3 m ，R 2＝3.75 m (4分) 小球与AC 碰撞2次，无解．(1分)图中①的运动时间大于②运动的54T ． sin α＝L R 2＝33.75＝。
高二物理周考试题一、选择题（本大题共13小题，每小题4分，共52分。
其中第7、9、12三题有多个选项正确，全部选对的得4分，选项不全的得2分，有错选或不答的得0分） 1、关于电流的说法正确的是( ) A ．根据I=q/t 可知，I 与q 成正比B ．如果在任何相等时间内通过导体横截面积的电量相等，则导体中的电流是恒定电流C ．电流强度是一个标量，其方向是没有意义的D ．电流强度的单位“安培”是国际单位制中的基本单位2．A 、B 两个点电荷间距离恒定，当其他电荷移到A 、B 附近时，A 、B 之间的库仑力将（ ） A ．可能变大 B ．可能变小 C ．一定不变 D ．不能确定3．如图甲所示，在x 轴上有一个点电荷Q (图中未画出)，O 、M 、N 为轴上三点．放在M 、N 两点的试探电荷受到的静电力跟检验电荷所带电荷量的关系如图乙所示，则( ) A ．M 点的电场强度大小为5×103N/C B ．N 点的电场强度大小为2×103 N/C C ．点电荷Q 在MN 之间 D ．点电荷Q 在MO 之间4．如图所示，带正电的点电荷固定于Q 点，电子在库仑力作用下，做以O 为焦点的椭圆运动。
M 、P 、N 为椭圆上的三点，P 点是轨道上离Q 最近的点。
电子在从M 点经过P 到达N 点的过程中( ) A ．速率先增大后减小 B ．速率先减小后增大 C ．静电力先减小后增大D ．电势能先增大后减小5．如图所示，竖直墙面与水平地面均光滑且绝缘．两个带有同种电荷的小球A 、B 分别位于竖直墙面和水平地面上，且处于同一竖直平面内．若用图示方向的水平推力F 作用于小球B ，则两球静止于图示位置．如果将小球B 向左推动少许，并待两球重新达到平衡时，与原来相比( )A ．两小球间距离将增大，推力F 将增大B ．两小球间距离将增大，推力F 将减小C ．两小球间距离将减小，推力F 将增大D ．两小球间距离将减小，推力F 将减小6．一平行板电容器充电后与电源断开，负极板接地。
高二物理上期半期考试物 理 试 题第Ⅰ卷（选择题，42分）一．选择题.（每题有一个或几个正确答案，请将正确答案的番号填涂在机读卡上，每题3分，共42分）1.下列关于电场线的说法中，正确的是A.电场线是电场中实际存在的线B.在复杂电场中的电场线是可以相交的C.沿电场线方向，场强必定越来越小D.电场线越密的地方.同一试探电荷所受的电场力越大2.在电场中某点放人电荷量为q 的正电荷时，测得该点的场强为E ，若在同一点放入电荷量q′=-2q 的负电荷时，测得场强为E′，则有A. E′=E，方向与E 相反B. E′=2E，方向与E 相同C. E 2E '=，方向与E 相同D. E′=E，方向与E 相同3．两个可视为点电荷的带电小球，带电量均为q ，相距距离为r ，若从一个小球上取下△q 的电量加在另一个小球上，在距离不变的情况下，它们之间的相互作用力将A ．变大；B ．变小；C ．不变；D ．无法确定．4．如右图所示，电路可将声音信号转化为电信号，该电路中右侧固定不动的金属板b 与能在声波驱动下沿水平方向震动的镀有金属层的震动膜a 构成一个电容器，a 、b 通过导线与恒定电源两极相接。
若声源S 做简谐振动，则A ．a 震动过程中，a 、b 板间的电场强度不变B ．a 震动过程中，a 、b 板所带电量不变C ．a 震动过程中，电容器的电容不变D ．a 向右的位移最大时，a 、b 板所构成的电容器的电容最大5．如下图所示，坐标原点O 都表示一个半径为R 的带正电的实心球的球心位置，纵坐标表示带电球产生的电场的场强或电势的大小，电势的零点在无限远处，横坐标r 表示离开球心的距离，坐标平面上的曲线表示该带电体所产生的电场的场强大小或电势大小随距离变化的00a b c dA ．图a 表示场强，图b 表示电势；B ．图b 表示场强，图c 表示电势；C ．图c 表示场强，图d 表示电势；D ．图d 表示场强，图a 表示电势6．如右图所示，当一个电子以速度v 0沿水平方向射入平行板电容器内的金属管，则电子在管内运动的轨迹为A ．向上弯曲；B ．向下弯曲；C ．水平直线；D ．无法确定7．如右图所示，水平放置的带电平行金属板间有匀强电场，板间距离为d 。
