注塑模具入门基础知识一、塑料的定义及组成塑料是指以高分子合成树脂为主要成份、在一定温度和压力下具有塑性和流动性，可被塑制成一定形状，且在一定条件下保持形状不变的材料。
组成：聚合物合成树脂（40 ~ 100%）辅助材料：增塑剂、填充剂、稳定剂、润滑剂、着色剂、发泡剂、增强材料。
辅助材料作用：改善材料的使用性能与加工性能，节约树脂材料（贵）二、塑料的分类：300 余品种，常用的是40 余种名称是以所使有的合成树脂作为名称来称呼：聚乙烯、聚丙烯、聚氯乙烯、酚醛树脂、氧树脂,俗称：电木（酚醛树脂）,有机玻璃（聚甲基丙烯酸甲脂）,玻璃钢（热固性树脂用玻璃纤维增强）;英文名称：尼龙（聚酰胺）PA 聚乙烯PE分类：热固性塑料与热塑性塑料（按塑料的分子结构）1、热塑性塑料具有线型分子链成支架型结构加热变软，泠却固化不可逆的2、热固性塑料：具有网状分子链结构加热软化，固化后不可逆.通用塑料：指产量大，用途广。
价格低廉的一类塑料。
如：聚乙烯，聚丙烯，聚氯乙烯，聚苯乙烯，醛酚塑料，氨基塑料占塑料产量的60%工程塑料：指机械性能高，可替代金属而作工程材料的一类，尼龙，聚磷酸脂，聚甲醛，ABS 特种塑料：隙氧树脂三、塑料的性能1、质量轻，密度0.9~0.23g /cm^ 泡沫塑料0.189g/cm2、比强度高：是金属材料强度的1/10 。
玻璃钢强度更高3、化学稳定性好4、电气绝缘性能优良5、绝热性好6、易成型加工性，比金属易7、不足：强度，刚度不如金属，不耐热。
100C 以下热膨胀系数大，易蠕变，易老化。
热塑性塑料成型加工性能：一、吸湿性：吸水的（ABS.尼龙，有机中玻璃）懦水的（聚乙烯）含水量大，易起泡，需干燥。
二、塑料物态：1、玻璃态：一般的塑料状态TG 高于室温。
2、高弹态：温度商于TG ，高聚物变得像橡胶那样柔软，有弹性。
3、粘流态：沾流化温度以上，高聚物相继出现塑料流动性与粘性液体流动区移，塑料成型加工就在材料的粘流态进引。
注塑基础理论知识注塑基础理论知识注塑工艺学习1 注塑成型概述及成型经济学1.1 塑料四变量塑料温度、塑料流速、塑料压力、塑料冷却。
要点：一致的注塑机参数并不能保证产出品质一致的产品，一致的塑料四变量才能够保证产出品质一致的产品。
1.2 注塑生产成本的降低尽可能缩短注塑周期；尽可能降低不良率；尽可能多的型腔数，不要堵上型腔生产；尽量减少停机时间，把更多的注塑机加工时间卖出去。
2 塑料制品设计及塑料原料2.1 塑料制品的设计要素常见的塑料制品都是壳类制品，不管如何复杂，通常都有三个基本的设计元素：制品外壳，定义制品的形状；附加于制品外壳上的部分，如螺丝柱、加强筋等；从制品外壳上挖空的部分，如通孔、盲孔等。
2.2 塑料制品的设计指导原则2.2.1 名义壁厚外壳的厚度尽可能均匀，壁厚的改变应该尽可能的小，并且逐步过渡；壁厚的改变应该少于名义壁厚的25%。
壁厚不均匀会导致倒流和跑道效应，由于塑料流动时，总是首先流向阻力最小的方向，通常，壁厚大的地方阻力小，壁厚小的地方阻力大，所以，塑料会先填充周边壁厚大的部位，中心壁厚小的部位由于流动前沿凝固或困气而无法填充，造成不可避免的缺陷。
2.2.2 过渡圆角两平面的交叉处需要圆角过渡，圆角的大小应该以保持壁厚均匀为原则，因为圆角半径相对于壁厚越小，应力越集中，相对应力就越大。
塑料制品上的内拐角通常是应力最大的地方，外拐角通常容易出现短射现象。
拐角半径设计的足够大有助于：分散应力，消除应力集中现象；有助于流动，防止短射、困气；有助于保证统一的收缩，减少表面凹陷、空穴和翘曲等现象。
2.2.3 制品脱模要有足够的脱模斜度，其大小要求与以下条件有关系：材料收缩率和耐磨性：通常收缩率越大，要求脱模斜度就越小；耐磨性越好的材料，要求的脱模斜度也比较小；制品表明粗糙度越大，要求脱模斜度越大；壁厚以及壁厚是否均匀也影响对脱模斜度的要求；型腔的深度也是要考虑的一部分。
2.2.4 附加和挖空尽可能考虑塑料的流动。
F o r p e s n a u s e o n y s u d y a n d r e s a c h n o f r c m me r c a u s e第一章注塑基础知识简1 塑料注射成型机生产简介注射成型机（简称注射机或注塑机）是将热塑性塑料或热固性料利用塑料成型模具制成各种形状的塑料制品的主要成型设备。
注射成型是通过注塑机和模具来实现的。
尽管注塑机的类型很多，但是无论那种注塑机，其基本功能有两个：（1）、加热塑料，使其达到熔化状态；（2）、对熔融塑料施加高压，使其射出而充满模具型腔。
2 注塑机的结构及功能注塑过程是将已熔融的热塑性塑料用压力将它从一个已加热的料筒注入闭合着的模具内，经过一段时间冷却后，将模具分开，取出制成的制品。
模具再闭合与塑料注入进行配合，形成有次序的操作过程，并不断重复进行。
注塑机通常由注射系统、合模系统、液压传达动系统、电气控制系统、润滑系统、加热及冷却系统、安全监测系统等组成。
（1）注塑系统注射系统的作用：注射系统是注塑机最主要的组成部分之一，一般有柱塞式、螺杆式、螺杆预塑柱塞注射式3种主要形式。
目前应用最广泛的是螺杆式。
其作用是，在注塑料机的一个循环中，能在规定的时间内将一定数量的塑料加热塑化后，在一定的压力和速度下，通过螺杆将熔融塑料注入模具型腔中。
注射结束后，对注射到模腔中的熔料保持定型。
注射系统的组成：注射系统由塑化装置和动力传递装置组成。
螺杆式注塑机塑化装置主要由加料装置、料筒、螺杆、射咀部分组成。
动力传递装置包括注射油缸、注射座移动油缸以及螺杆驱动装置（熔胶马达）。
（2）合模系统合模系统的作用：合模系统的作用是保证模具闭合、开启及顶出制品。
同时，在模具闭合后，供给予模具足够的锁模力，以抵抗熔融塑料进入模腔产生的模腔压力，防止模具开缝，造成制品的不良现状。
合模系统的组成：合模系统主要由合模装置、调模机构、顶出机构、前后固定模板、移动模板、合模油缸和安全保护机构组成。

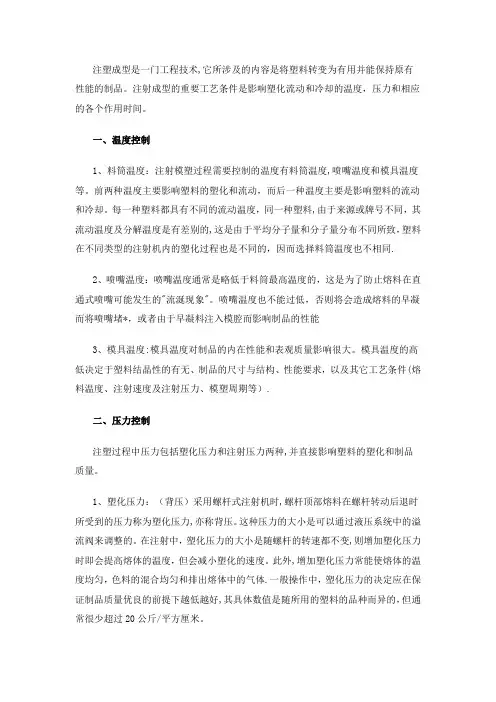

注塑成型是一门工程技术,它所涉及的内容是将塑料转变为有用并能保持原有性能的制品。
注射成型的重要工艺条件是影响塑化流动和冷却的温度，压力和相应的各个作用时间。
一、温度控制1、料筒温度：注射模塑过程需要控制的温度有料筒温度,喷嘴温度和模具温度等。
前两种温度主要影响塑料的塑化和流动，而后一种温度主要是影响塑料的流动和冷却。
每一种塑料都具有不同的流动温度，同一种塑料,由于来源或牌号不同，其流动温度及分解温度是有差别的,这是由于平均分子量和分子量分布不同所致，塑料在不同类型的注射机内的塑化过程也是不同的，因而选择料筒温度也不相同.2、喷嘴温度：喷嘴温度通常是略低于料筒最高温度的，这是为了防止熔料在直通式喷嘴可能发生的"流涎现象"。
喷嘴温度也不能过低，否则将会造成熔料的早凝而将喷嘴堵*，或者由于早凝料注入模腔而影响制品的性能3、模具温度:模具温度对制品的内在性能和表观质量影响很大。
模具温度的高低决定于塑料结晶性的有无、制品的尺寸与结构、性能要求，以及其它工艺条件(熔料温度、注射速度及注射压力、模塑周期等）.二、压力控制注塑过程中压力包括塑化压力和注射压力两种,并直接影响塑料的塑化和制品质量。
1、塑化压力：（背压）采用螺杆式注射机时,螺杆顶部熔料在螺杆转动后退时所受到的压力称为塑化压力,亦称背压。
这种压力的大小是可以通过液压系统中的溢流阀来调整的。
在注射中，塑化压力的大小是随螺杆的转速都不变,则增加塑化压力时即会提高熔体的温度，但会减小塑化的速度。
此外,增加塑化压力常能使熔体的温度均匀，色料的混合均匀和排出熔体中的气体.一般操作中，塑化压力的决定应在保证制品质量优良的前提下越低越好,其具体数值是随所用的塑料的品种而异的，但通常很少超过20公斤/平方厘米。
2、注射压力：在当前生产中,几乎所有的注射机的注射压力都是以柱塞或螺杆顶部对塑料所施的压力（由油路压力换算来的)为准的.注射压力在注塑成型中所起的作用是，克服塑料从料筒流向型腔的流动阻力,给予熔料充模的速率以及对熔料进行压实。
注塑基本知识目录一、注塑概述 (2)1. 注塑简介 (3)2. 注塑行业应用及重要性 (3)二、注塑基本原理与工艺 (4)1. 注塑成型原理 (6)2. 注塑工艺流程 (7)3. 注塑模具构成及作用 (8)三、注塑材料 (9)1. 塑料材料分类 (11)2. 塑料材料性能特点 (12)3. 塑料材料选择与应用 (13)四、注塑设备 (14)1. 注塑机类型与结构 (15)2. 注塑机技术参数及选择 (17)3. 注塑机操作与维护 (18)五、注塑过程控制及优化 (20)1. 注塑参数设置与调整 (21)2. 注塑产品质量控制点 (22)3. 注塑过程优化技巧 (23)4. 注塑生产异常情况处理 (25)六、注塑模具设计与制造 (26)1. 注塑模具设计要求 (27)2. 注塑模具结构设计与分析 (28)3. 注塑模具制造工艺流程 (30)4. 注塑模具维护与保养 (31)七、注塑行业发展趋势与挑战 (31)1. 注塑行业技术发展趋势 (32)2. 注塑行业市场现状与挑战 (33)3. 提高注塑竞争力的策略 (35)八、注塑安全与环境保护 (36)1. 注塑生产安全操作规程 (37)2. 注塑废料处理与回收 (38)3. 注塑环境保护措施与法规遵守 (39)九、注塑疑难问题解决实例分析 (41)1. 原料问题与解决方案 (42)2. 模具问题与解决方案 (43)3. 设备问题与解决方案 (44)一、注塑概述注塑成型是一种重要的塑料加工工艺，通过将塑料材料注入模具内，经过高温加热后使其熔化、流动，并在压力作用下填充模具，随后冷却固化，最终得到所需形状的塑料制品。
注塑成型具有高效、自动化程度高、能够大批量生产等优点，广泛应用于汽车、电子、家电、医疗、玩具等各个领域。
注塑机是注塑成型的核心设备，其主要由注射系统、模具装置、加热冷却系统、控制系统等部分组成。
在注塑过程中，塑料材料首先被加入到注塑机的料斗中，然后通过注射系统的螺杆或活塞将其输送至模具的腔室。
