【CN210066884U】一种建筑用具有雨水收集净化功能的挡雨装置【专利】

专利名称：一种用于建筑外墙雨水收集过滤系统专利类型：实用新型专利
发明人：陈锋斌
申请号：CN202020279567.8
申请日：20200309
公开号：CN211864160U
公开日：
20201106
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于建筑外墙雨水收集过滤系统，包括入流管、上水箱盖、抽拉滤网、蓄水箱、支撑立架、V型积淤层、螺杆、电机、辅助观测灯柱、活动抽拉槽，基于上水箱盖注塑成型有入流管，抽拉滤网安装在活动抽拉槽导轨，V型积淤层底部内置安装螺杆，螺杆转轴与电机连接，V型积淤层为半透明塑料材质，辅助观测灯柱亮起后可辅助观测V型积淤层淤泥高度，一种用于建筑外墙雨水收集过滤系统，水流通过上水箱盖分流后流入蓄水箱，抽拉滤网过滤杂质，雨水收集后发生沉降过程，淤泥积淤在V型积淤层底部，V型积淤层为半透明塑料材质，辅助观测灯柱亮起后可辅助观测V型积淤层淤泥高度，需要清理淤泥时，启动电机螺杆旋转将淤泥导出V型积淤层。

申请人：万邦建工集团有限公司
地址：710000 陕西省西安市高新区锦业一路10号中投国际A座11层11104室
国籍：CN
更多信息请下载全文后查看。

专利名称：一种房屋建筑雨水收集处理装置专利类型：发明专利
发明人：冯大阔,李佳男,郑培君,程晟钊,石啸威申请号：CN202010556060.7
申请日：20200617
公开号：CN111549855A
公开日：
20200818
专利内容由知识产权出版社提供
摘要：本发明涉及一种房屋建筑雨水收集处理装置。

房屋建筑雨水收集处理装置包括输水池、过滤池、沉淀池、絮凝剂储槽和蓄水池，输水池包括用于安装在房屋建筑顶部四个角处的支撑板、设置在支撑板上的输水壳体、可拆连接在输水壳体底部的过滤网；过滤池包括过滤容器和设置在过滤容器中的过滤板，过滤板通过接力驱动机构可拆装配在过滤容器中；沉淀池通过排水管与过滤池连通；絮凝剂储槽的出料口通过出料管与沉淀池连通，絮凝剂储槽的出料口处设有挡板，挡板沿垂直于絮凝剂颗粒的出料方向移动装配在絮凝剂储槽上以实现对所述出料口的封堵和解封；蓄水池与所述沉淀池连通。

本发明的房屋建筑雨水收集处理装置能够有效对雨水进行净化、收集和利用。

申请人：中国建筑第七工程局有限公司
地址：450000 河南省郑州市金水区城东路116号
国籍：CN
代理机构：郑州中鼎万策专利代理事务所(普通合伙)
代理人：黄照倩
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202011415567.7(22)申请日 2020.12.04(71)申请人 张新敬地址 236700 安徽省亳州市利辛县新张集乡黄桥村前张庄52户(72)发明人 不公告发明人　(74)专利代理机构 深圳市创富知识产权代理有限公司 44367代理人 王军(51)Int.Cl.E04B 1/00(2006.01)E03B 3/02(2006.01)E03F 5/10(2006.01)F03D 9/25(2016.01)F03D 9/28(2016.01)(54)发明名称一种具有收集雨水的可遮雨式的景观廊道(57)摘要本发明公开了一种具有收集雨水的可遮雨式的景观廊道，包括若干个支撑柱，位于中间相邻一组的支撑柱对应侧边之间下部设有展示板，所述支撑柱的上部均设有通道，其中，位于两侧所设置的支撑柱侧边顶部设有对称式的L型固定板，位于中间所设置的若干个支撑柱右侧顶部均设有T型支撑板，其中，两端L型固定板之间两侧均横穿设有导向杆，且所述导向杆贯穿于所述通道和所述T型支撑板，两端L型固定板之间中部横穿设有螺纹杆，且所述螺纹杆贯穿于所述通道和所述T型支撑板，所述螺纹杆上套设有若干个均与所述螺纹杆相螺纹配合的遮挡板，结构简单，使用方便，且通过收集后的雨水可提高廊道一角的美观性，同时具有很好的遮雨效果。

权利要求书2页 说明书5页 附图4页CN 112609815 A 2021.04.06C N 112609815A1.一种具有收集雨水的可遮雨式的景观廊道，其特征在于，包括若干个支撑柱(1)，位于中间相邻一组的支撑柱(1)对应侧边之间下部设有展示板(2)，所述支撑柱(1)的上部均设有通道(3)，其中，位于两侧所设置的支撑柱(1)侧边顶部设有对称式的L型固定板(4)，位于中间所设置的若干个支撑柱(1)右侧顶部均设有T型支撑板(5)，其中，两端L型固定板(4)之间两侧均横穿设有导向杆(8)，且所述导向杆(8)贯穿于所述通道(3)和所述T型支撑板，两端L型固定板(4)之间中部横穿设有螺纹杆(9)，且所述螺纹杆(9)贯穿于所述通道(3)和所述T型支撑板(5)，所述螺纹杆(9)上套设有若干个均与所述螺纹杆(9)相螺纹配合的遮挡板(10)，所述遮挡板(10)两端均套设在所述导向杆(8)上，所述遮挡板(10)的底部均设有折叠结构(11)，所述折叠结构(11)分别安装在所述L型固定板(4)及所述T型支撑板(5)的相对应端部上，且所述折叠结构(11)的一端设有驱动器(12)，所述驱动器(12)安装在一侧所设置的所述L型固定板(4)的侧边中部上；所述折叠结构(11)上安装有若干个LED照明灯(13)，所述通道(3)内下部穿插设有导管(14)，所述导管(14)的顶部设有若干个进水口二(15)，所述导管(14)的一端出水端口朝下，其中，位于所述导管(14)的出水端口下方并位于一侧所设置的所述支撑柱(1)的侧边底部设有水池本体(16)，所述水池本体(16)的顶部且靠近所述支撑柱(1)的一侧设有开口(17)，所述开口(17)且远离所述支撑柱(1)一侧设有储水桶(18)，其中，所述储水桶(18)下部贯穿于所述水池本体(16)延伸至所述水池本体(16)内上部并设有进水口一(19)，所述储水桶(18)内设有活塞板(20)，所述活塞板(20)的中部设有镂空式的通孔，所述活塞板(20)的顶部设有与所述通孔相配合的盖板(21)，其中，所述盖板(21)活动连接在所述活塞板(20)的顶部一端上，所述活塞板(20)的顶部两端固定有L型活动杆(22)，所述L型活动杆(22)顶部贯穿于所述储水桶(18)延伸至所述储水桶(18)外上部一侧并设有导向套(23)，所述导向套(23)内穿插设有与所述导向套(23)相配合的导向杆三(24)，所述导向杆三(24)的侧边下部活动连接有扇轮(25)，所述扇轮(25)侧端活动连接有连接杆(26)，所述连接杆(26)另一端活动连接在所述导向套(23)的侧边中部上，所述导向杆三(24)的底部设有固定板(27)，所述固定板(27)的底部固定在所述水池本体(16)的顶部另一侧，所述储水桶(18)通过一组支撑杆(28)与所述水池本体(16)的顶部固定连接，所述储水桶(18)且远离所述导向杆三(24)的一侧上部设有出水口(29)，其中，所述出水口(29)位于所述开口(17)上方一侧。

专利名称：一种具有过滤功能的雨水收集装置专利类型：实用新型专利
发明人：邝慧敏
申请号：CN202020524432.3
申请日：20200411
公开号：CN212200565U
公开日：
20201222
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种具有过滤功能的雨水收集装置，包括收集筒；所述收集筒的上表面四个拐角均竖直固定安装有支撑杆，所述支撑杆的顶端与漏斗状的集水槽底侧固定连接，所述集水槽的底端连通有导水管，所述导水管的底端贯穿收集筒的顶端右侧连通。

本实用新型通过集水槽能够收集雨水，集水槽内的雨水经导水管流入至收集筒内，通过筛板能够过滤雨水中的树枝和树叶，过滤后雨水排入至集水腔内，经活性炭过滤网板进行二次过滤，能够吸附雨水中微小的杂质，由于筛板长时间使用，网孔容易堵塞，控制马达工作，通过转动杆能够带动毛刷转动，进一步把筛板上的树枝以及树叶等杂质进行清理至垃圾腔内进行存放，实现筛板的自动清洁。

申请人：邝慧敏
地址：516600 广东省汕尾市城区凤山街道新联文亭社区居委会牛头港一巷13号
国籍：CN
代理机构：北京盛凡智荣知识产权代理有限公司
代理人：叶培辉
更多信息请下载全文后查看。

专利名称：一种用于屋顶雨水的净化处理装置专利类型：发明专利
发明人：吴欣阳,温智炜,李昕,周启沛
申请号：CN202010236949.7
申请日：20200330
公开号：CN111559802A
公开日：
20200821
专利内容由知识产权出版社提供
摘要：本发明公开了一种用于屋顶雨水的净化处理装置，包括雨水管以及和雨水管连接的雨水处理罐，所述雨水管上端的进水口伸入至屋顶内，所述雨水管的底部与雨水处理罐内部的通道连通，所述通道上部卡接有过滤装置，所述通道底部安装有水力控制阀，所述雨水处理罐上部侧边设有与通道连通的出水口。

本发明的使用可及时的将雨水进行利用；相较于传统雨水利用系统，本发明简化了重复步骤，雨水收集过程中利用势能进行发电供给综合处理系统，并将净化后的雨水统一存储，节约存水空间、降低了净化处理难度、使整个过程更加高效节能。

申请人：武汉理工大学
地址：430070 湖北省武汉市洪山区珞狮路122号
国籍：CN
代理机构：昆明合众智信知识产权事务所
代理人：张玺
更多信息请下载全文后查看。

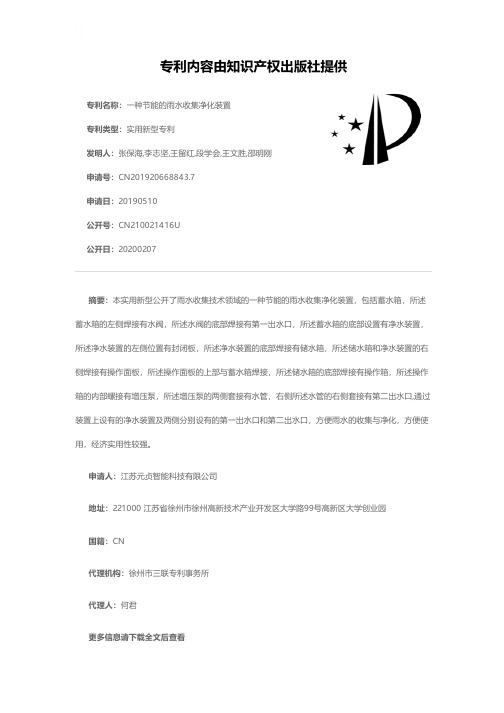

专利名称：一种节能的雨水收集净化装置
专利类型：实用新型专利
发明人：张保海,李志坚,王留红,段学会,王文胜,邵明刚申请号：CN201920668843.7
申请日：20190510
公开号：CN210021416U
公开日：
20200207
专利内容由知识产权出版社提供
摘要：本实用新型公开了雨水收集技术领域的一种节能的雨水收集净化装置，包括蓄水箱，所述蓄水箱的左侧焊接有水阀，所述水阀的底部焊接有第一出水口，所述蓄水箱的底部设置有净水装置，所述净水装置的左侧位置有封闭板，所述净水装置的底部焊接有储水箱，所述储水箱和净水装置的右侧焊接有操作面板，所述操作面板的上部与蓄水箱焊接，所述储水箱的底部焊接有操作箱，所述操作箱的内部螺接有增压泵，所述增压泵的两侧套接有水管，右侧所述水管的右侧套接有第二出水口,通过装置上设有的净水装置及两侧分别设有的第一出水口和第二出水口，方便雨水的收集与净化，方便使用，经济实用性较强。

申请人：江苏元贞智能科技有限公司
地址：221000 江苏省徐州市徐州高新技术产业开发区大学路99号高新区大学创业园
国籍：CN
代理机构：徐州市三联专利事务所
代理人：何君
更多信息请下载全文后查看。

专利名称：具有雨水收集结构的背包遮雨装置专利类型：发明专利
发明人：常娟
申请号：CN201510229732.2
申请日：20150507
公开号：CN106175003A
公开日：
20161207
专利内容由知识产权出版社提供
摘要：本发明公开了一种具有雨水收集结构的背包遮雨装置，包括一遮雨罩，所述的遮雨罩为长方体形的中空结构，其前侧面及底面为开放式结构，所述的遮雨罩的下端的边缘设置有一引流板，所述的引流板与所述的遮雨罩平行布置且下端与所述的遮雨罩的下端相互连接，使其与所述的遮雨罩之间形成一引流槽；所述的引流板左右两端分别设置有一引出孔，所述的具有雨水收集结构的背包遮雨装置还包括两个收集瓶。

本发明的具有雨水收集结构的背包遮雨装置的优点是：带有遮雨罩，不仅能够防止雨水淋湿背包，而且能够收集雨水和空气中的水蒸气作为饮用水，自重较轻，生产成本较低，能够极大程度的降低户外活动中行李被淋湿和缺水对人们造成的危害。

申请人：常娟
地址：225300 江苏省泰州市海陵区罡杨镇夏庄村十九组38号
国籍：CN
代理机构：泰州地益专利事务所
代理人：王楚云
更多信息请下载全文后查看。
