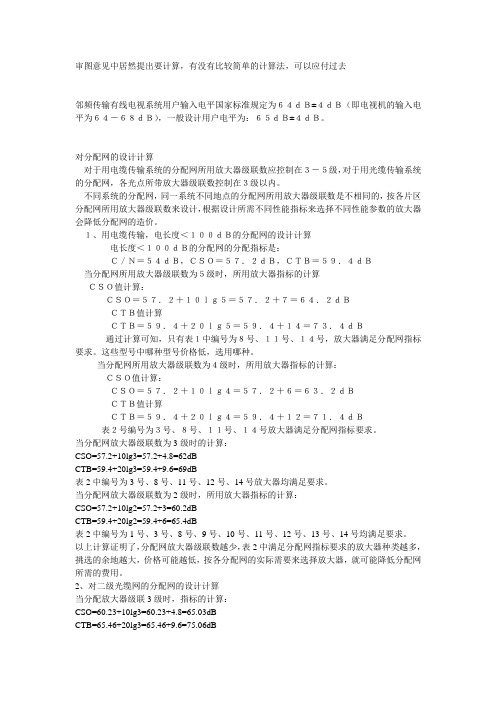

审图意见中居然提出要计算，有没有比较简单的计算法，可以应付过去邻频传输有线电视系统用户输入电平国家标准规定为６４ｄＢ±４ｄＢ（即电视机的输入电平为６４－６８ｄＢ），一般设计用户电平为：６５ｄＢ±４ｄＢ。

对分配网的设计计算对于用电缆传输系统的分配网所用放大器级联数应控制在３－５级，对于用光缆传输系统的分配网，各光点所带放大器级联数控制在３级以内。

不同系统的分配网，同一系统不同地点的分配网所用放大器级联数是不相同的，按各片区分配网所用放大器级联数来设计，根据设计所需不同性能指标来选择不同性能参数的放大器会降低分配网的造价。

１、用电缆传输，电长度＜１００ｄＢ的分配网的设计计算电长度＜１００ｄＢ的分配网的分配指标是：Ｃ／Ｎ＝５４ｄＢ，ＣＳＯ＝５７．２ｄＢ，ＣＴＢ＝５９．４ｄＢ当分配网所用放大器级联数为５级时，所用放大器指标的计算ＣＳＯ值计算：ＣＳＯ＝５７．２＋１０ｌｇ５＝５７．２＋７＝６４．２ｄＢＣＴＢ值计算ＣＴＢ＝５９．４＋２０ｌｇ５＝５９．４＋１４＝７３．４ｄＢ通过计算可知，只有表１中编号为８号、１１号、１４号，放大器满足分配网指标要求。

这些型号中哪种型号价格低，选用哪种。

当分配网所用放大器级联数为４级时，所用放大器指标的计算：ＣＳＯ值计算：ＣＳＯ＝５７．２＋１０ｌｇ４＝５７．２＋６＝６３．２ｄＢＣＴＢ值计算ＣＴＢ＝５９．４＋２０ｌｇ４＝５９．４＋１２＝７１．４ｄＢ表２号编号为３号、８号、１１号、１４号放大器满足分配网指标要求。

当分配网放大器级联数为3级时的计算：CSO=57.2+10lg3=57.2+4.8=62dBCTB=59.4+20lg3=59.4+9.6=69dB表2中编号为3号、8号、11号、12号、14号放大器均满足要求。

当分配网放大器级联数为2级时，所用放大器指标的计算：CSO=57.2+10lg2=57.2+3=60.2dBCTB=59.4+20lg2=59.4+6=65.4dB表2中编号为1号、3号、8号、9号、10号、11号、12号、13号、14号均满足要求。
