【CN305411726S】砂纸打磨机手柄【专利】

专利名称：一种环保砂纸打磨机打磨装置专利类型：实用新型专利
发明人：冷延波
申请号：CN201721571975.5
申请日：20171122
公开号：CN207402611U
公开日：
20180525
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种环保砂纸打磨机打磨装置，包括主体和旋转部，所述主体上设置有进气口、排气口和调速旋钮，所述进气口与空压机配合相连，所述排气口连接有集尘布袋；所述打磨装置主体与旋转部相连，所述旋转部端面安装有底板，底板上安装有砂纸，砂纸为圆形形状，砂纸上设置有错位排布的吸尘孔，打磨时产生的尘土可以通过吸尘孔进入集尘布袋。

本实用新型所采用砂纸为环保型砂纸，采用环保材料加工制成，使用寿命长，增加了更换周期，打磨装置的打磨端面设置有吸尘孔，降低了打磨时产生的环境污染程度。

申请人：青岛犀利研磨材料有限公司
地址：266000 山东省青岛市胶州市杜村镇工业园
国籍：CN
更多信息请下载全文后查看。

专利名称：一种砂带打磨机
专利类型：实用新型专利
发明人：陈中华
申请号：CN202021514875.0申请日：20200728
公开号：CN212918845U
公开日：
20210409
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种砂带打磨机，包括立板，所述立板上连接有一升降机构，所述升降机构上连接有一升降板，所述升降板上固定有驱动电机，所述驱动电机上固定连接有驱动轮，所述升降板上固定有一横梁，所述横梁的一端连接有一从动轮，所述驱动轮和从动轮之间连接有一砂带，在立板下方还固定有一安装块，所述安装块上连接有一支撑板，所述横梁背部还安装有一连接板，所述连接板上连接有一可调节的张紧轮。

该砂带打磨机结构简单，能够快捷方便的对零件进行打磨，且由于砂带可以自由的升降，所以能够适用于不同规格型号的零件。

申请人：重庆市明鑫机械制造有限公司
地址：400000 重庆市九龙坡区石坪桥荒沟盘龙八村1号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种能控制磨砂力和磨砂次数的自动砂纸磨光机专利类型：实用新型专利
发明人：梁国俐
申请号：CN201520310308.6
申请日：20150514
公开号：CN204711759U
公开日：
20151021
专利内容由知识产权出版社提供
摘要：一种能控制磨砂力和磨砂次数的自动砂纸磨光机，属于实验室样品抛光设备技术领域，用于在样品抛光之前进行初步磨光。

其技术方案是：它由支架、凸轮驱动装置、样品压紧装置、砂纸移动装置和计数装置组成，样品压紧装置的下端将样品与砂纸压紧接触，凸轮驱动机构带动样品压紧装置进行往复运动，实现砂纸对样品的自动往返摩擦；调整样品压紧装置的压紧弹簧压力可以保持砂纸的磨砂力恒定；计数装置可以自动控制磨砂次数；砂纸移动装置可以自动移动砂纸，提高砂纸的利用率。

本实用新型具有能够保持磨砂力恒定、提高样品表面光整度、缩短磨砂时间、提高磨砂效率、安全可靠、运转平稳等优点，并且能够提高砂纸利用率，可以完全取代人工磨光操作。

申请人：唐山学院
地址：063000 河北省唐山市路北区大学西道9号
国籍：CN
代理机构：石家庄冀科专利商标事务所有限公司
代理人：李桂芳
更多信息请下载全文后查看。

专利名称：一种水砂纸打磨机专利类型：实用新型专利
发明人：曹建峰
申请号：CN201721904631.1申请日：20171229
公开号：CN208304828U
公开日：
20190101
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种水砂纸打磨机，包括控制机箱、打磨机箱、拉动杆、滑轨、平移杆、弹簧槽、连接件和水砂纸，所述控制机箱的一侧固定设有打磨机箱，所述打磨机箱的一侧固定设有弯板，所述弯板的外侧固定设有水砂纸，所述打磨机箱的内壁上固定设有滑轨，所述滑轨固定设有三根，所述滑轨的上端滑动连接有平移杆，所述平移杆的末端固定设有连接件，所述平移杆的中间固定设有弹簧槽，所述连接件连接在弯板上，所述控制机箱的内部固定设有电机，电机传动连接拉动杆，所述拉动杆的末端固定设有卡扣，所述平移杆的一侧固定设有卡槽，该种实用新型通过电机带动砂纸可以对靠近砂纸的器具表面进行打磨，灵活方便，且容易更换打磨砂纸。

申请人：无锡职业技术学院
地址：214000 江苏省无锡市滨湖区高浪西路1600号
国籍：CN
代理机构：无锡万里知识产权代理事务所(特殊普通合伙)
代理人：李翀
更多信息请下载全文后查看。

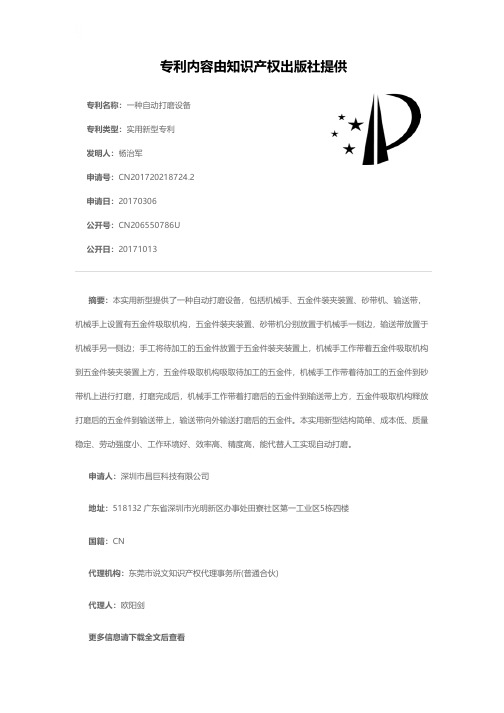

专利名称：一种自动打磨设备专利类型：实用新型专利
发明人：杨治军
申请号：CN201720218724.2申请日：20170306
公开号：CN206550786U
公开日：
20171013
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种自动打磨设备，包括机械手、五金件装夹装置、砂带机、输送带，机械手上设置有五金件吸取机构，五金件装夹装置、砂带机分别放置于机械手一侧边，输送带放置于机械手另一侧边；手工将待加工的五金件放置于五金件装夹装置上，机械手工作带着五金件吸取机构到五金件装夹装置上方，五金件吸取机构吸取待加工的五金件，机械手工作带着待加工的五金件到砂带机上进行打磨，打磨完成后，机械手工作带着打磨后的五金件到输送带上方，五金件吸取机构释放打磨后的五金件到输送带上，输送带向外输送打磨后的五金件。

本实用新型结构简单、成本低、质量稳定、劳动强度小、工作环境好、效率高、精度高，能代替人工实现自动打磨。

申请人：深圳市昌巨科技有限公司
地址：518132 广东省深圳市光明新区办事处田寮社区第一工业区5栋四楼
国籍：CN
代理机构：东莞市说文知识产权代理事务所(普通合伙)
代理人：欧阳剑
更多信息请下载全文后查看。

砂纸打磨机原理
砂纸打磨机是一种用于表面打磨和抛光的工具设备。

其工作原理主要包括以下几个部分：
1. 电动机：砂纸打磨机内配备一个电动机，用于提供动力驱动机器的运转。

通常使用交流电源供电。

2. 传动系统：电动机通过传动装置将动力传递到打磨盘上，驱动砂纸进行旋转。

传动系统一般由皮带、齿轮或链条等组成，能够将电动机的高速旋转转换为砂纸的旋转运动。

3. 打磨盘：砂纸打磨机上配备有一个或多个打磨盘，砂纸被固定在打磨盘上。

打磨盘表面一般具有平整均匀的打磨面，可以与被打磨的工件接触并施加一定的压力。

4. 砂纸：砂纸是砂纸打磨机的主要工作部件，用于对被打磨的工件表面进行磨削。

砂纸通常由胶粘剂和磨砂颗粒（如石英砂、碳化硅砂等）混合压制而成。

砂纸的砂粒粗细不同，可适用于不同程度的打磨和抛光需求。

5. 控制系统：砂纸打磨机配备有控制开关，用于控制机器的开启和关闭。

一些高级打磨机还可以实现调节转速、打磨力度等功能。

在使用砂纸打磨机时，操作者通常将被打磨的工件放置在打磨盘上，并通过开关启动电动机，使砂纸开始旋转。

同时，操作者还可以施加适量的压力，将被打磨的表面与砂纸之间产生摩
擦力，实现材料的研磨和光洁度的提高。

总的来说，砂纸打磨机通过电动机提供动力，传动装置将动力转换到打磨盘上，再利用固定在打磨盘上的砂纸对工件表面进行磨削，从而实现表面的平整和光亮。
