人工挖孔桩现场施工记录表

人工挖孔桩单桩工程施工记录关键信息项：1、桩号：＿___________________________2、桩径：＿___________________________3、桩长：＿___________________________4、设计桩顶标高：＿___________________________5、实际桩顶标高：＿___________________________6、孔口标高：＿___________________________7、桩底标高：＿___________________________8、地质情况描述：＿___________________________9、护壁材料及厚度：＿___________________________10、混凝土强度等级：＿___________________________11、钢筋笼主筋规格及数量：＿___________________________12、箍筋规格及间距：＿___________________________11 工程概况111 工程名称：具体工程名称112 工程地点：具体地点12 施工依据121 施工图纸及设计文件122 相关施工规范和标准13 施工准备131 技术交底：施工前，技术人员向施工班组进行技术交底，明确施工工艺和质量要求。

132 材料准备：准备好所需的护壁材料、钢筋、混凝土等材料，并确保材料质量符合要求。

133 设备准备：配备挖孔桩施工所需的设备，如提升设备、通风设备、照明设备等，并保证设备性能良好。

14 挖孔施工141 挖孔顺序：按照设计要求和施工方案确定的挖孔顺序进行施工。

142 挖孔方法：采用人工挖孔，使用铁锹、镐等工具进行挖掘。

143 护壁施工：每挖一段深度，及时进行护壁施工，确保孔壁稳定。

护壁混凝土应振捣密实，厚度符合设计要求。

144 孔内排水：在挖孔过程中，如有地下水，应采取有效的排水措施，如设置集水坑、使用水泵抽水等。

人工挖孔桩施工记录一、工程概况本次施工的工程项目为_____，位于_____。

该工程的建筑结构为_____，总建筑面积为_____平方米。

人工挖孔桩的设计数量为_____根，桩径分别为_____、＿____等，桩长根据地质情况而定，一般在_____米至_____米之间。

二、施工准备1、技术准备熟悉施工图纸和地质勘察报告，了解桩位布置、桩径、桩长、桩身配筋等设计要求。

编制施工方案，明确施工工艺、施工流程、质量控制要点和安全保障措施。

对施工人员进行技术交底，使其掌握施工技术要求和质量标准。

2、材料准备钢筋：根据设计要求，采购合格的钢筋，其品种、规格、性能应符合国家标准。

混凝土：采用商品混凝土，提前与供应商联系，确保混凝土的质量和供应及时。

3、主要施工机具电动提升设备：包括提升架、电动葫芦、吊桶等。

挖土工具：短柄铁锹、镐、锤等。

通风设备：鼓风机、通风管等。

照明设备：低压防爆灯泡、电线等。

4、现场准备平整场地，清除杂物，修筑临时道路，确保施工车辆通行顺畅。

测量放线，根据设计图纸确定桩位，并设置好龙门桩和水准点。

安装提升设备和通风设备，接通电源和水源。

三、施工工艺流程1、挖孔第一节桩孔开挖：先在桩位处挖一个深度约 1 米的圆坑，然后安装第一节护壁模板，浇筑混凝土护壁。

护壁混凝土强度等级为_____，厚度为_____厘米，高出地面_____厘米，以防杂物落入孔内。

向下挖土：以每节 1 米的高度为一个施工段，逐段向下挖土。

挖土时，先中间后周边，采用短柄铁锹和镐进行挖掘，遇到坚硬的岩石时，采用风镐或爆破的方法进行破碎。

护壁施工：每挖完一节土后，及时安装护壁模板，浇筑混凝土护壁。

护壁模板采用钢模板或木模板，内撑采用方木或钢管。

护壁混凝土应振捣密实，表面平整光滑。

2、出渣挖土时，将土装入吊桶内，通过电动葫芦提升至地面，然后用手推车运至指定地点。

当桩孔深度超过10 米时，应采用机械通风，以保证孔内空气新鲜。

3、孔底处理挖孔达到设计深度后，应进行孔底清理，清除孔底的浮土、松石和淤泥等杂物。

人工挖孔桩验槽检查记录工程名称临安市天目山镇九思村朱陀岭滑坡治理工程平面位置示意基础名称人工挖孔桩桩位编号3#施工单位创越建设工程检 查 容 记 录 检查项目设计或验收要求实际检查情况桩身示意图桩身尺寸(㎜) 1800*1500桩底尺寸 (㎜) 1800*1500桩底持力层要求桩端进入持力层深度(㎜)地下水位情况（m ） 无 桩位允差(㎜) ±50㎜ 桩孔垂直度 ﹤0.5% 桩顶标高(m) 447.3 桩底标高(m)437.3检查情况及检查结论参 加 验 槽 单 位建设单位：年 月 日监理单位：年 月 日设计单位：年 月 日施工单位代表：年 月 日工程名称绥阳县诗乡广场二期工程基础名称花园三期水池抗滑桩施工单位绥阳县神骏建设有限责任公司桩位编号1#检查容检查项目设计要求实际情况桩筋布置示意桩身尺寸(㎜) 1000*1000 1000*1000桩长（m）9.7 9.7桩主钢筋级别规格16 16 钢筋总长度116.4 116.4 深入承台长度钢筋数量12根12根保护层厚度桩箍筋级别规格8 8箍筋长度箍筋形式箍筋间距(㎜) 100/200mm 100/200mm焊接加劲箍级别规格 8 8 箍筋形式箍筋间距(㎜)搭接焊长度(㎜)护壁钢筋护壁材质及厚度素混凝土素混凝土级别规格水平筋间距(㎜)竖向筋间距(㎜)检查情况及结论经检查，桩施工符合设计及相关规要求，评为合格。

建设单位代表：年月日监理单位代表：年月日设计单位代表：年月日施工单位代表：年月日人工挖孔桩钢筋隐蔽检查记录注：本桩位置详桩位自编号平面图。

人工挖孔桩中线检查记录注：本桩位置详桩位自编号平面图。

桩基施工记录(挖孔)人孔桩桩底土质验槽照片桩号：拍片人：贴照片处混凝土灌注桩（钢筋笼）工程检验批质量验收记录表GB50202-2002（Ⅰ）混凝土灌注桩工程检验批质量验收记录表GB50202-2002（Ⅱ）。

人工挖孔桩施工记录一、工程概况本次施工的工程项目为_____，位于_____。

该工程的基础设计采用人工挖孔桩，共计_____根桩，桩径为_____，桩长为_____。

二、施工准备1、技术准备施工前，技术人员对施工图纸进行了详细的会审，制定了施工方案，并向施工人员进行了技术交底。

2、材料准备准备了足够的钢筋、水泥、砂、石子等原材料，并进行了质量检验，确保符合设计要求。

3、设备准备配备了挖孔所需的提升设备、通风设备、照明设备、混凝土浇筑设备等，并对设备进行了调试和检查，确保其性能良好。

4、现场准备对施工现场进行了平整，设置了排水系统，确定了桩位，并进行了测量放线。

三、施工工艺流程1、挖孔施工人员按照设计桩位进行挖孔，采用人工挖掘的方式，逐段向下掘进。

每挖掘一段（一般为1m），就进行护壁施工，以防止孔壁坍塌。

2、护壁施工护壁采用钢筋混凝土结构，厚度为_____。

护壁钢筋在现场加工制作，然后安装在孔内，再浇筑混凝土。

混凝土采用机械搅拌，人工浇筑，振捣密实。

3、通风与照明在挖孔过程中，采用通风设备向孔内送风，保证孔内空气新鲜。

同时，在孔内设置足够的照明设备，确保施工人员能够看清孔内情况。

4、孔底清理当挖孔达到设计深度后，对孔底进行清理，清除孔底的浮土和杂物。

5、钢筋笼制作与安装根据设计要求，在现场制作钢筋笼。

钢筋笼制作完成后，使用吊车将其吊运至孔内，并进行安装固定。

6、混凝土浇筑混凝土采用商品混凝土，通过泵送或溜槽的方式浇筑到孔内。

浇筑过程中，采用振捣棒振捣密实，确保混凝土的质量。

四、施工过程中的质量控制1、桩位控制在施工过程中，定期对桩位进行测量复核，确保桩位的准确性。

2、护壁质量控制对护壁的厚度、钢筋布置、混凝土强度等进行检查，确保护壁质量符合要求。

3、孔深控制使用测绳对孔深进行测量，确保孔深达到设计要求。

4、钢筋笼质量控制对钢筋笼的尺寸、钢筋间距、焊接质量等进行检查，确保钢筋笼符合设计和规范要求。

5、混凝土质量控制对混凝土的配合比、坍落度、强度等进行检验，确保混凝土质量符合要求。

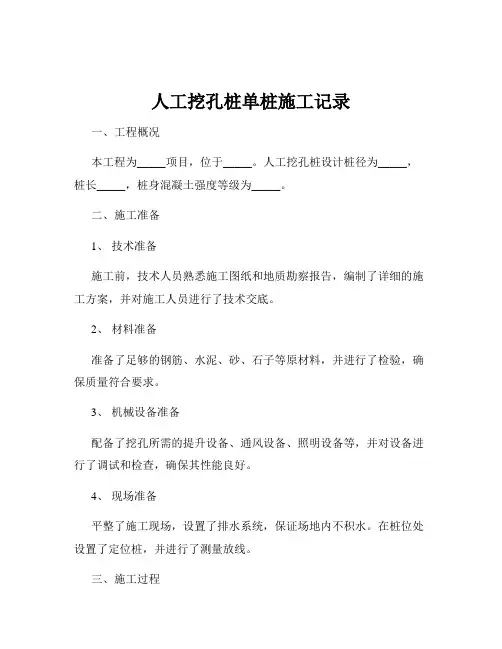

人工挖孔灌注桩单桩施工记录一、工程概况本次施工的工程项目为_____，位于_____。

单桩编号为_____，设计桩径为_____，桩长为_____，桩身混凝土强度等级为_____。

二、施工准备1、场地平整施工前，对桩位所在区域进行场地平整，清除杂物，确保施工场地的平整度和稳定性。

2、测量放线根据设计图纸，采用全站仪精确放出桩位，并设置护桩，以便在施工过程中进行复核。

3、设备及材料准备准备好挖孔所需的工具，如铁锹、风镐、绞车等。

同时，确保混凝土原材料、钢筋等材料的质量和数量满足施工要求。

4、人员培训对施工人员进行技术交底和安全教育培训，使其熟悉施工工艺和安全操作规程。

三、挖孔施工1、第一节护壁施工人工挖孔从桩顶开始，先挖第一节桩孔。

挖好后，立即支模浇筑第一节护壁混凝土。

护壁厚度为_____，高度为_____，混凝土强度等级为_____。

护壁内设置钢筋，以增强其稳定性。

2、桩孔挖掘在第一节护壁混凝土强度达到一定要求后，继续向下挖掘桩孔。

挖掘过程中，按照设计桩径控制尺寸，每挖掘一定深度（一般为_____），及时进行垂直度和孔径的检查。

3、护壁施工桩孔每挖掘一段深度，及时支模浇筑护壁混凝土。

护壁模板采用组合式钢模板，拼接牢固，保证护壁的形状和尺寸。

4、出土运输挖出的土渣通过绞车提升至地面，然后用手推车运至指定地点堆放。

5、通风与照明在挖孔过程中，采用通风设备向孔内送风，确保孔内空气流通。

同时，孔内设置照明设施，保证施工人员有足够的光线进行作业。

四、孔底处理当挖孔达到设计深度后，对孔底进行清理，清除孔底的松散土渣和积水。

然后，对孔底的地质情况进行检查，与设计地质资料进行对比，确认符合要求。

五、钢筋笼制作与安装1、钢筋笼制作根据设计要求，在加工场地制作钢筋笼。

钢筋笼主筋采用_____钢筋，箍筋采用_____钢筋，焊接牢固，保证钢筋笼的整体强度和稳定性。

2、钢筋笼安装将制作好的钢筋笼用吊车吊起，缓慢放入孔内。

人工挖孔灌注桩施工记录汇总表人工挖孔灌注桩是一种常见的基础施工方法，其施工过程需要严格的记录和监控，以确保工程质量和安全。

施工记录汇总表则是对这些施工数据的集中整理和总结，对于后续的工程验收、质量评估以及可能的问题追溯都具有重要意义。

一、工程概况在施工记录汇总表的开头，通常会先对工程的基本情况进行简要描述。

包括工程名称、地点、建设单位、设计单位、施工单位等信息。

此外，还会提及桩的数量、桩径、桩长等设计参数，以及施工的起止时间等。

例如：本工程为_____项目，位于_____市_____区，建设单位为_____公司，设计单位为_____设计院，施工单位为_____建筑工程有限公司。

本次施工的人工挖孔灌注桩共计_____根，桩径为_____mm，桩长在_____m 至_____m 之间，施工开始于_____年_____月_____日，结束于_____年_____月_____日。

二、施工准备记录施工准备阶段的记录主要包括场地平整、测量放线、施工设备和材料的准备等情况。

场地平整方面，会记录场地的清理情况，是否达到了施工要求的平整度和坡度。

测量放线的记录则包括桩位的定位精度、控制桩的设置等。

施工设备方面，会记录挖孔设备（如电动提升机、风镐等）的型号、数量、性能检查情况。

材料准备的记录包括钢筋、水泥、砂石等原材料的供应商、质量检验报告等。

例如：在场地平整过程中，对原地面进行了清理和填方，确保场地平整度偏差在±50mm 以内，坡度符合排水要求。

测量放线采用全站仪进行，桩位定位误差控制在 10mm 以内，设置了牢固的控制桩。

挖孔设备选用了_____型号的电动提升机和_____风镐，设备性能良好，经过调试可正常使用。

钢筋由_____公司供应，具备质量合格证书，水泥为_____品牌，砂石材料经过检验，各项指标均符合设计要求。

三、挖孔施工记录挖孔施工是人工挖孔灌注桩的关键环节，这部分的记录内容较为详细。

首先是挖孔的进度记录，包括每天的挖孔深度、累计挖孔深度以及遇到的地质情况。
