1汽车车身常用材料(PPT68页)
主要内容： 第二章 汽车车身常用材料 知识目标 ●了解车身常用金属材料的种类； ● 掌握车身常用的金属材料及其特点； ●了解金属材料的主要性能及热处理方法； ●掌握车身常用非金属材料的种类及性能； 技能目标 ●能辨别汽车部件材料的种类，以便对其采用正确方法修复或 更换； ●能分析汽车金属部件的性能，以便能在正确条件下使用。
技术支持：现代教育技术中心
技术支持：现代教育技术中心
主要内容： 第二章 汽车车身常用材料
一、汽车车身常用金属材料 （一）汽车车身常用金属材料的种类
主要有铸铁、钢、有色金属及其合金。 1.铸铁 铸铁是含碳量为 2.11%~6.69% 的铁碳合金。铸铁具有优良铸 造性能、切削加工性能以及耐磨和减振性能，铸铁的生产工艺 简单、成本低，是汽车制造及其他工业中广泛应用的一种材料。
技术支持：现代教育技术中心
全铝发动机？铸铁发动机？ 你选哪一个？
技术支持：现代教育技术中心
首先需要说明的是，全铝发动机指的是缸体是否是铝合 金材质，如果仅仅缸盖是铝合金，缸体是铸铁，那依 旧算是铸铁发动机。
技术支持：现代教育技术中心
铝的好处： 铸铁发动机更廉价？ 本身重量而言，因为材质的不同，全铝发动机的重量要比铸铁发
铁）进行蠕化-孕育处理后，得到具有蠕虫状石墨的铸铁。 ●合金铸铁：在灰口铸铁或球墨铸铁中加入一定量的合金元素而形
成的铸铁。
技术支持：现代教育技术中心
灰铸铁
技术支持：现代教育技术中心
球墨铸铁
技术支持：现代教育技术中心
2.钢
钢是含碳量在0.04%~2.3%之间的铁碳合金，是汽 车金属材料中应用较为广泛的一种，车身的许多 板件都用钢板制成。
技术支持：现代教育技术中心
1）根据含碳形式的不同分类
汽车车身材料介绍ppt课件
具有优异的机械性能、耐热性、耐候 性和尺寸稳定性，用于制造汽车零件 。如聚酰胺(PA)、聚碳酸酯(PC)、聚 甲醛(POM)等。
受热固化成型，再次受热不软化。如 酚醛树脂、环氧树脂等。
复合材料的种类与性能
01
玻璃纤维增强复合材料(GFRP)
以玻璃纤维为增强材料，树脂为基体，具有轻质高强、耐腐蚀、可设计
利用胶粘剂将不同材料粘合在一 起，具有连接强度高、密封性好 等优点。
提高车身材料利用率与降低成本措施
材料优化利用
通过合理排版、套裁等手段，提高材料的利用率，减 少浪费。
采用新工艺
如热成型、激光切割等先进工艺，提高生产效率和产 品质量，降低成本。
加强供应链管理
优化采购策略，与供应商建立长期合作关系，降低采 购成本。
03
铝合金材料
铝合金的种类与性能
铝合金种类
包括1系、2系、3系、5系、6系 、7系等，不同种类的铝合金具有 不同的成分和性能特点。
铝合金性能
具有密度小、强度高、耐腐蚀、 易加工成型等优点，同时具有良 好的导电性和导热性。
铝合金车身的应用现状
高端车型应用
铝合金车身在高端车型中得到了广泛 应用，如奥迪A8、捷豹XFL等。
缺点
比强度和比刚度相对较低，耐疲劳性能一般。
应用
广泛应用于中低端汽车的车身、零部件制造以及汽车内饰件。
金属基复合材料
优点
具有高的比强度和比刚 度，良好的耐磨性、耐 疲劳性和高温性能。
缺点
价格较高，加工难度较 大。
应用
主要用于汽车发动机、 刹车系统、传动系统等 关键部件的制造。
新型材料的优缺点及选用原则
新型车身材料
碳纤维增强复合材料
受热固化成型，再次受热不软化。如 酚醛树脂、环氧树脂等。
复合材料的种类与性能
01
玻璃纤维增强复合材料(GFRP)
以玻璃纤维为增强材料，树脂为基体，具有轻质高强、耐腐蚀、可设计
利用胶粘剂将不同材料粘合在一 起，具有连接强度高、密封性好 等优点。
提高车身材料利用率与降低成本措施
材料优化利用
通过合理排版、套裁等手段，提高材料的利用率，减 少浪费。
采用新工艺
如热成型、激光切割等先进工艺，提高生产效率和产 品质量，降低成本。
加强供应链管理
优化采购策略，与供应商建立长期合作关系，降低采 购成本。
03
铝合金材料
铝合金的种类与性能
铝合金种类
包括1系、2系、3系、5系、6系 、7系等，不同种类的铝合金具有 不同的成分和性能特点。
铝合金性能
具有密度小、强度高、耐腐蚀、 易加工成型等优点，同时具有良 好的导电性和导热性。
铝合金车身的应用现状
高端车型应用
铝合金车身在高端车型中得到了广泛 应用，如奥迪A8、捷豹XFL等。
缺点
比强度和比刚度相对较低，耐疲劳性能一般。
应用
广泛应用于中低端汽车的车身、零部件制造以及汽车内饰件。
金属基复合材料
优点
具有高的比强度和比刚 度，良好的耐磨性、耐 疲劳性和高温性能。
缺点
价格较高，加工难度较 大。
应用
主要用于汽车发动机、 刹车系统、传动系统等 关键部件的制造。
新型材料的优缺点及选用原则
新型车身材料
碳纤维增强复合材料
汽车车身培训课件PPT(共 65张)
汽车造型的目的是以其的美吸引和打动消费者，使其 产生拥有这种车的欲望。汽车的造型已成为汽车产品 竞争最有力的手段之一。
主要内容
汽车车身结构形式 车身结构 汽车车身造型 汽车车身尺寸
车身安装在底盘的车架上，用以驾 驶员、旅客乘坐或装载货物。普通 乘用车、客车的车身一般是整体结 构，货车车身一般是由驾驶室和货 箱两部分组成。
通用汽车造型欣赏
1938年别克Y-job
1951年LeSabre敞篷车
1954年火鸟Ⅰ型
1956年火鸟Ⅱ型
1958年火鸟Ⅲ型
1954年凯迪拉克ElCamino
1955年GMCL＇Universelle卡车
1956年奥兹金火箭
1956年别克Centurion
1959年克尔维特StingRay
② 车门：车门通过铰链安装在车身壳体上， 其结构较复杂，是保证车身的使用性能 的重要部件。
③ 车身外部装饰件：主要是指装饰条、车轮装 饰罩、标志、浮雕式文字等等。散热器面罩、 保险杠、灯具以及后视镜等附件亦有明显的 装饰性。
④ 车内部装饰件：包括仪表板、顶篷、侧壁、 座椅等表面覆饰物以及窗帘和地毯。
第三讲 汽车车身
汽车作为一种商品，首先向人们展示的就是它的外型。 外型是否讨人喜欢直接关系到这款车子甚至汽车商的 命运。在全球各大汽车企业中，汽车造型工作都是由 公司的最高层直接领导。
汽车造型设计是根据汽车整体设计的多方面要求来塑 造最理想的车身形状，是汽车外部和车厢内部造型设 计的总和。它不是对汽车的简单装饰，而是运用艺术 的手法科学地表现汽车的功能、材料、工艺和结构特 点。
对于车内空间来说，轴距代表前轮与后轮之 间的距离，轴距越长，车内纵向空间就越大， 膝部及脚部空间也因此而较宽敞。
主要内容
汽车车身结构形式 车身结构 汽车车身造型 汽车车身尺寸
车身安装在底盘的车架上，用以驾 驶员、旅客乘坐或装载货物。普通 乘用车、客车的车身一般是整体结 构，货车车身一般是由驾驶室和货 箱两部分组成。
通用汽车造型欣赏
1938年别克Y-job
1951年LeSabre敞篷车
1954年火鸟Ⅰ型
1956年火鸟Ⅱ型
1958年火鸟Ⅲ型
1954年凯迪拉克ElCamino
1955年GMCL＇Universelle卡车
1956年奥兹金火箭
1956年别克Centurion
1959年克尔维特StingRay
② 车门：车门通过铰链安装在车身壳体上， 其结构较复杂，是保证车身的使用性能 的重要部件。
③ 车身外部装饰件：主要是指装饰条、车轮装 饰罩、标志、浮雕式文字等等。散热器面罩、 保险杠、灯具以及后视镜等附件亦有明显的 装饰性。
④ 车内部装饰件：包括仪表板、顶篷、侧壁、 座椅等表面覆饰物以及窗帘和地毯。
第三讲 汽车车身
汽车作为一种商品，首先向人们展示的就是它的外型。 外型是否讨人喜欢直接关系到这款车子甚至汽车商的 命运。在全球各大汽车企业中，汽车造型工作都是由 公司的最高层直接领导。
汽车造型设计是根据汽车整体设计的多方面要求来塑 造最理想的车身形状，是汽车外部和车厢内部造型设 计的总和。它不是对汽车的简单装饰，而是运用艺术 的手法科学地表现汽车的功能、材料、工艺和结构特 点。
对于车内空间来说，轴距代表前轮与后轮之 间的距离，轴距越长，车内纵向空间就越大， 膝部及脚部空间也因此而较宽敞。
第4章车身材料（80）.ppt.Convertor

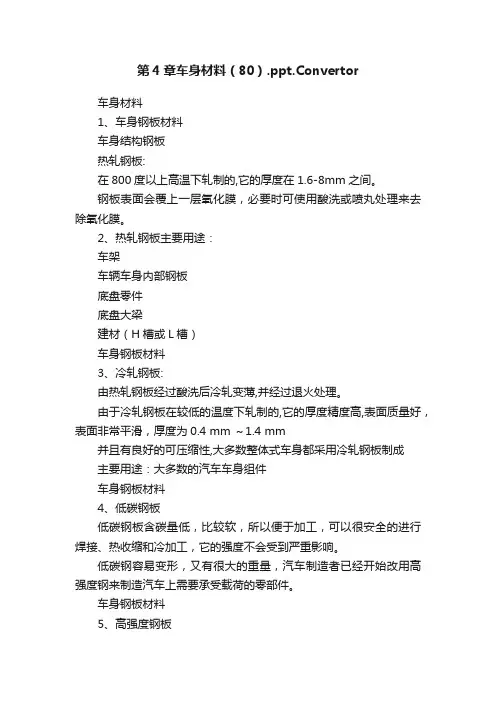

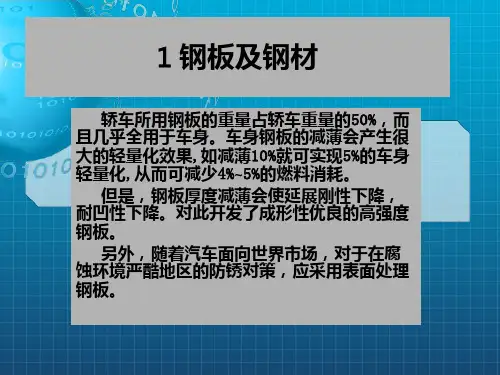

第4章车身材料（80）.ppt.Convertor车身材料1、车身钢板材料车身结构钢板热轧钢板:在800度以上高温下轧制的,它的厚度在1.6-8mm之间。
