2015年9月14日国家电网公司下发了《关于印发10kV柱上变压器台典型设计方案(2015版)的通知》(国家电网运检〔2015〕838号),新的配电变压器台典型设计是为了落实国网公司10kV 柱上变压器台成套化采购工作要求,进一步深化、简化配电网工程典型设计。
2015版10kV柱上变压器台典型设计方案自印发之日起施行,配电网工程典型设计10kV配电分册(2013年版)中10kV柱上三相变压器台和单相变压器台典型设计方案同时废止。
本次发布的典型设计中,柱上三相变压器台电气主接线为10kV进线1回,采用架空绝缘导线或电缆进线,并安装有避雷器和熔断器;低压侧使用JP柜,出线1~3回,采用架空绝缘导线或电缆出线,并配置无功补偿。
柱上三相变压器台采取“标准化台架、模块化组件”方式,根据装设条件灵活选择标准台架和模块组合,构成完整的变压器台。

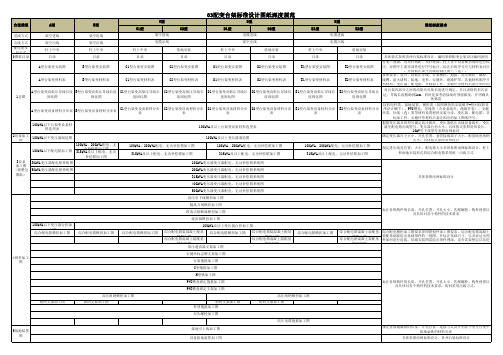

新发布的典型设计方案编号为“ZA-1”,由一个标准化台架和4个组件模块组合成3个子方案,标准化台架、变压器模块、熔断器模块、避雷器模块、高压引线模块,一般宜选用柱上式变压器和低压综合配电箱方式, ZA-1-CL、 ZA-1-CX、ZA-1-ZX 子方案适用于各类供电区域。
巢湖选用ZA-1-ZX 15米杆等高正装绝缘引下线模式,下面着重讲解。
一、标准化台架:包括15m杆电杆、变压器双杆支持架、低压综合配电箱、跌落保险、跌落熔断器,接地体及相关铁附件组成。
柱上变压器台架采用等高双杆安装,台架两杆间距统一采用2.5m。
15米杆正装杆型图变压器双杆支持架低压综合配电箱接地扁铁上端两空中心尺寸5CM避雷器接地端子、变压器外壳、变压器中性点、JP柜外壳接地引线及接地扁铁分别沿电杆内侧敷设,并在合适位置用不锈钢扎带固定,不锈钢扎带尾端露出0.5mm剪断,固定位置应牢固,接地引线应使用BV-25绝缘导线,接线端子压接部分露出表面应加装绝缘护套,整个台架部分接地引线BV-25绝缘导线应横平竖直,安装美观。
附件4:河北省电力公司10kV变压器台架施工工艺说明一、前言1.本说明以半分式12米-12米变压器台架为例,对建设要求及工艺进行说明,对其他安装形式的台架,除根开距离、JP柜横担、变压器横担、熔断器横担高度固定不变外,其他如引线横担高度、PVC管支架安装位置、支架安装高度、设备线夹、低压进(出)线形式,以及保护、工作接地等,可根据具体情况适当调整。
2.按照农网工程建设标准化的要求,为村内供电的10kV高压主干线路应实现绝缘化,为村内供电的综合台区应安装在村内负荷中心,通过增加变压器布点调整负荷分布,缩短低压供电半径,低压供电半径应小于500米。
台区安装位置应避开车辆碰撞和易燃、易爆及严重污染场所,应悬挂警示牌、设备运行编号牌。
二、施工前准备工作1.根据10kV变压器台架标准化施工图中材料表进行工程施工物资领用及审核。
2.对横担、绝缘子、连接引线、接地环等设备材料提前进行组装。
(1)对连接引线进行分类截取,10kV主干线路至熔断器上接线端引线共3根每根为440cm,熔断器下接线端至变压器高压侧引线共3根每根为410cm,避雷器上引线共3根每根为62cm,避雷器间相互连接接地引线共2根每根为50cm ,避雷器至接地极引出扁铁间接地引线1根410cm,变压器接地线1根为250cm,JP柜接地线1根为150cm,变压器中性点接地线1根为360cm,各连接引线截取后,根据用途压接好接线端子,要保证接线端子压接质量。
(2)绝缘子全部采用P-20T型针式绝缘子,根据需要对台区所用横担、绝缘子、避雷器、接地环等提前进行组装,降低高空作业安全风险,节省施工时间,提高工作效率。
三、变台电杆组立1.挖坑用经纬仪找准地面基准,测量两杆坑的水平度,测量杆坑的深度2.2米。
2.底盘安装首先沿线路方向在两杆坑坑边中心处做三个方向桩,并用细线连接,在细线上标注距离为2.5米两个黑色标记,在底盘中心用粉笔画一白点,将底盘放在坑内,调整底盘放置位置使线坠、细线黑色标记、白点在一条直线上,确定两杆之间距离为2.5米。
附件4:河北省电力公司10kV变压器台架施工工艺说明一、前言1.本说明以半分式12米-12米变压器台架为例,对建设要求及工艺进行说明,对其他安装形式的台架,除根开距离、JP柜横担、变压器横担、熔断器横担高度固定不变外,其他如引线横担高度、PVC管支架安装位置、支架安装高度、设备线夹、低压进(出)线形式,以及保护、工作接地等,可根据具体情况适当调整。
2.按照农网工程建设标准化的要求,为村内供电的10kV高压主干线路应实现绝缘化,为村内供电的综合台区应安装在村内负荷中心,通过增加变压器布点调整负荷分布,缩短低压供电半径,低压供电半径应小于500米。
台区安装位置应避开车辆碰撞和易燃、易爆及严重污染场所,应悬挂警示牌、设备运行编号牌。
二、施工前准备工作1.根据10kV变压器台架标准化施工图中材料表进行工程施工物资领用及审核。
2.对横担、绝缘子、连接引线、接地环等设备材料提前进行组装。
(1)对连接引线进行分类截取,10kV主干线路至熔断器上接线端引线共3根每根为440cm,熔断器下接线端至变压器高压侧引线共3根每根为410cm,避雷器上引线共3根每根为62cm,避雷器间相互连接接地引线共2根每根为50cm ,避雷器至接地极引出扁铁间接地引线1根410cm,变压器接地线1根为250cm,JP柜接地线1根为150cm,变压器中性点接地线1根为360cm,各连接引线截取后,根据用途压接好接线端子,要保证接线端子压接质量。
(2)绝缘子全部采用P-20T型针式绝缘子,根据需要对台区所用横担、绝缘子、避雷器、接地环等提前进行组装,降低高空作业安全风险,节省施工时间,提高工作效率。
三、变台电杆组立1.挖坑用经纬仪找准地面基准,测量两杆坑的水平度,测量杆坑的深度2.2米。
2.底盘安装首先沿线路方向在两杆坑坑边中心处做三个方向桩,并用细线连接,在细线上标注距离为2.5米两个黑色标记,在底盘中心用粉笔画一白点,将底盘放在坑内,调整底盘放置位置使线坠、细线黑色标记、白点在一条直线上,确定两杆之间距离为2.5米。
10kV及以下配电线路杆上设备部分设计要则一、单相变杆上设备1、终端杆、直线杆杆上单相变安装图均按低压出线方式及安装台数(电缆和架空、单台和两台)与低压配电箱布置方式组合成各种典型安装图。
2、电杆的选用:推荐城市区域选用15米ø190梢径型杆;农村区域可选用12米ø190梢径型杆。
3、变压器安装方式采用吊挂加托担保护。
安装高度不低于4米。
安装节点采用防盗螺栓,安装完成后将节点螺栓焊死。
4、高压引下线采用绝缘线JKLYJ-10-50,变压器低压侧至低压配电箱电缆根据变压器容量选择。
低压配电箱出线视需要选择电缆敷设或架空绝缘或裸(农村电网)导线架设。
低压电缆应有保护管保护,保护管内径不小于电缆外径的1.5倍,施工完成后,保护管管口应用防火泥封堵密实。
5、过电压保护及接地:(1)、保护:为防止线路侵入的雷电波过电压,在杆上单相变高压侧安装一组避雷器HY5WS-17/50。
(2)、电杆周围做集中接地,接地电阻应不大于10欧姆。
6、低压电气接线:(1)、单相变的低压均需经低压配电箱出线。
出线回路根据需要采用1~2路。
(2)、低压侧可采用三极塑壳断路器,彻底隔离变压器与用户的联络,相线和中性线均接入塑壳断路器。
(3)、电能计量装置可根据省公司有关要求配置。
(4)、由于单相变容量较小,本典设不考虑安装低压电容器作集中补偿。
7、变压器高压侧安装一组高压跌落,高压跌落熔丝按下表选择:表1 :配电变压器一次侧熔丝配置表8、使用范围(1)、设计图集仅适用于容量为不大于80kVA的单相变压器。
(2)、对于单相负荷相对集中的城市、农村供电区域,如一般居民住宅小区、别墅区、街道居民点、农村地区等,应结合实际情况,因地制宜地积极推广应用10kV单相变压器。
二、三相变杆上设备1、配变台架、综合配电箱安装(1)、配电变压器台架应设在负荷中心或重要负荷附近便于更换和检修设备的地方。
其容量应考虑负荷的发展,运行的经济性等。
