新型6013铝合金热处理工艺与组织性能研究

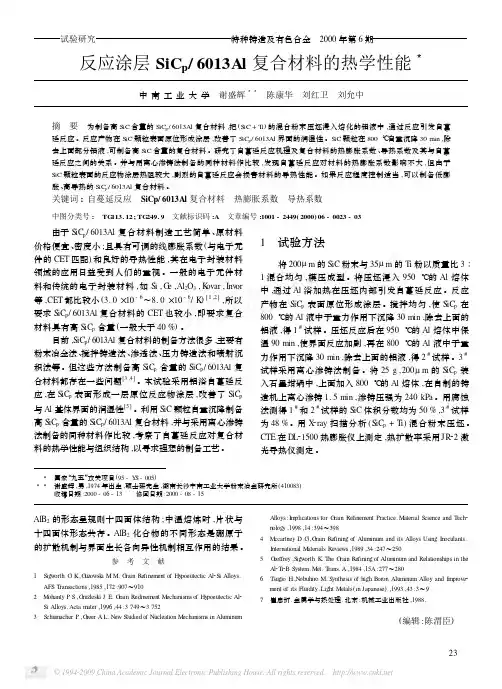

试验研究特种铸造及有色合金　2000年第6期反应涂层SiC p /6013Al 复合材料的热学性能3中南工业大学　谢盛辉33　陈康华　刘红卫　刘允中摘　要　为制备高S iC 含量的S iC p /6013Al 复合材料,把(S iC +T i )的混合粉末压坯浸入熔化的铝液中,通过反应引发自蔓延反应。

反应产物在S iC 颗粒表面原位形成涂层,改善了S iC p /6013Al 界面的润湿性。

S iC 颗粒在800℃自重沉降30min ,除去上面部分铝液,可制备高S iC 含量的复合材料。

研究了自蔓延反应机理及复合材料的热膨胀系数、导热系数及其与自蔓延反应之间的关系。

并与用离心渗铸法制备的同种材料作比较,发现自蔓延反应对材料的热膨胀系数影响不大,但由于S iC 颗粒表面的反应物涂层热阻较大,剧烈的自蔓延反应会损害材料的导热性能。

如果反应程度控制适当,可以制备低膨胀、高导热的S iC p /6013Al 复合材料。

关键词:自蔓延反应　SiCp/6013Al 复合材料　热膨胀系数　导热系数中图分类号:　TG 113.12;TG 249.9　文献标识码:A 文章编号:1001-2449(2000)06-0023-033　国家“九五”攻关项目(95-Y S -005)33　谢盛辉,男,1974年出生,硕士研究生,湖南长沙中南工业大学粉末冶金研究所(410083)收稿日期:2000-06-13 修回日期:2000-08-15 由于SiC p /6013Al 复合材料制造工艺简单、原材料价格便宜、密度小;且具有可调的线膨胀系数(与电子元件的CET 匹配)和良好的导热性能,其在电子封装材料领域的应用日益受到人们的重视。

一般的电子元件材料和传统的电子封装材料,如Si ,G e ,Al 2O 3,K ovar ,Inv or 等,CET 都比较小(3.0×10-6～8.0×10-6/K )[1,2],所以要求SiC p /6013Al 复合材料的CET 也较小,即要求复合材料具有高SiC p 含量(一般大于40%)。

6013铝合金熔点一、什么是6013铝合金6013铝合金是一种常用的铝合金材料，其主要成分是铝和其他合金元素。

铝具有优异的特性，如轻巧、耐腐蚀、导热性好等，因此被广泛应用于航空航天、汽车制造、建筑等领域。

相比于纯铝，铝合金更具有强度和硬度。

二、铝合金的熔点铝合金的熔点是指在高温下，铝合金从固态转变为液态的温度。

铝合金的熔点受到合金元素的影响，不同的合金元素添加量会导致熔点的变化。

三、6013铝合金的熔点6013铝合金的熔点取决于其成分和热处理情况。

一般来说，6013铝合金的熔点在550℃至650℃之间。

熔点的确切数值会因为生产厂家和合金配方的差异而有所不同。

四、影响6013铝合金熔点的因素1. 合金元素合金元素的含量和种类会影响6013铝合金的熔点。

不同的合金元素具有不同的化学性质，可能会降低或提高铝合金的熔点。

2. 热处理热处理是指通过加热和冷却来改变材料的性质和微结构。

不同的热处理方法可能会使6013铝合金的熔点发生变化。

3. 原材料质量原材料的质量也会影响6013铝合金的熔点。

质量较高的原材料可能具有更稳定的化学成分，从而使熔点的波动范围较小。

五、6013铝合金的熔点应用6013铝合金的熔点使其非常适合用于需要耐高温的应用。

以下是一些常见的应用领域：1. 航空航天航空航天领域对材料要求较高，需要材料具有轻量化、高强度和耐高温性能。

6013铝合金由于其较高的熔点，被广泛应用于飞机、卫星等航空航天器件上。

2. 汽车制造汽车发动机和传动系统需要耐高温的材料。

6013铝合金的高熔点使其成为制造汽车零部件的理想选择，如缸体、活塞等。

3. 建筑建筑行业对于材料的强度和耐腐蚀性能有着严格要求。

6013铝合金的高熔点使其在建筑中应用广泛，如门窗、屋面板等。

六、结论6013铝合金的熔点是指铝合金从固态转变为液态的温度，在550℃至650℃之间。

合金元素、热处理和原材料质量都会对熔点产生影响。

6013铝合金的高熔点使其在航空航天、汽车制造和建筑等领域中得到广泛应用。

大塑性变形（SPD）超细晶6013铝合金后时效特性及其微观结构表征近年来,随着中国工业化的发展,交通、电子信息等行业对于铝合金材料的需求呈上升的趋势。

其中,汽车轻量化是铝合金在工业生产上最为广泛的应用。

另外,研究高强度高韧性的铝合金新材料,以满足航空航天、兵器等军事工业的需要也是铝合金未来发展的主要方向。

大塑性变形(SPD)技术中的等通道转角挤压技术(ECAP)可以有效地制备超细晶材料,进而显著地提高6000系铝合金的力学性能,被认为是制备块状超细晶材料极具前景的方法。

但是仅通过SPD技术并不能完全发挥6000系铝合金的强化潜力,因此,将SPD技术与时效处理相结合,进一步研究ECAP后时效处理对6000系铝合金性能的影响具有十分重要的意义。

本文以6013(Al-Mg-Si-Cu)铝合金为研究对象,对不同室温ECAP道次的试样进行后时效处理,并选用显微硬度实验、拉伸实验和电导率实验来表征其性能。

并通过差示扫描量热法(DSC)、X射线衍射(XRD)、扫描电子显微镜(SEM)和透射电子显微镜(TEM)分析6013铝合金经ECAP后时效处理后材料的微观结构变化,探讨微观结构对性能的影响,并进一步对其强韧化机制变化作出预测。

所得结果总结如下:(1)DSC分析表明,室温一道次ECAP试样在110℃下进行后时效时,析出相主要为GP区,在191℃下时效时,有β″相出现。

室温二道次试样在两种温度下进行后时效时,析出相主要为大量的GP区和少量的β″相,室温三道次试样在两种温度的后时效过程中,析出相主要为大量的GP区和β″相以及少量的β′相。

(2)XRD实验结果证实,ECAP道次的增加提高了材料在后时效过程中析出相出现的速度和数量。

同道次条件下,后时效温度的提高会加速析出相出现的产生。

同时效时间条件下,随ECAP道次的增加,同道次材料在不同时效温度下晶粒尺寸差距逐渐降低。

高温时效在加速应变降低的同时也在加剧应变降低的程度。

铝合金形变热处理工艺研究进展摘要：本文主要就铝合金形变热处理工艺进行探究，分析铝合金发展历程及对合金组织和性能形成的影响，找出其存在问题，并对技术发展态势进行探究，进一步优化形变热处理工艺技术，让其能够在工业生产条件下更为广泛的使用。

关键词：铝合金；形变热处理；研究进展使用回归再时效处理及形变热处理能够让铝合金的抗应力、腐蚀性能变得更好，同时其强度以及韧性也会有所升高。

其中，形变热处理技术主要是利用塑性变形的形变强化以及热处理的相变强化，将二者结合在一起，也被简称为热机械处理方式，该技术最早投入到钢铁材料中，利用形变让金属当中的缺陷密度进行改变，热处理相变形变形成的缺陷会对新相的形核动力学和分布状态形成影响，并且新相还会对错位的一些缺陷运动形成阻滞等一系列作用，这样金属当中的缺陷就会变得更加稳定、组织细化，其强度和韧性变得更高。

1.铝合金TMT的发展过程及其应用铝合金形变热处理工艺主要会应用Al-Zn-Mg-Cu等合金当做实验材料，之后逐步发展至Al-Cu-Mg和Al-Zn-Mg-Cu等的铝合金，铝合金形变热处理会影响到Al-Zn-Mg合金疲劳以及应力的腐蚀性能，其在时效之前形成的冷变形会让Al-Zn-Mg的合金抗拉强度变得更高，同时还可以改善疲劳以及抗应力的腐蚀性能。

1974年Waldman J等人针对7075厚板进行形变热的处理，应用再结晶、温变形以及均匀化的工艺技术，得到了更为均匀且细小的精力组织。

1978年SandersRE等人开始钻研提升7050铝合金疲劳性能中间形变热处理工艺技术，在1991年，Singh等人分析形变热处理对于2014铝合金组织性能方面形成的影响，通过实验能够得知，铝合金形变热处理技术的使用能够让其时效更为显著细化，形成位错和时效相互缠结的网状亚结构，改善合金的力学性能。

通过多年的努力，铝合金形变热处理技术不仅在理论方面取得研究进展，同时在实际方面的使用效果也变得越来越好，20世纪70年代至80年代，美国Alcoa公司应用以其技术改善铝合金的综合性能，2002年美国把T8状态的2519铝合金当做先进两栖突击车的装甲材料，现阶段铝合金形变热处理技术已经不会局限在Al-Zn-Mg-Cu等传统的铝合金方面，借助形变热处理技术提升Al-Li、Al-Cu-Li等新系列的铝合金性能。
