建筑技术作图知识点总结一、建筑技术作图的概述建筑技术作图是建筑工程中的一项重要工作，是建筑设计、施工等各环节中必不可少的环节。

建筑技术作图的主要目的是为了传达设计意图、为施工提供准确的数据和指导。

建筑技术作图包括建筑设计图、施工图、结构图、设备图等，这些图纸是建筑工程必不可少的一部分。

建筑技术作图的内容很丰富，包括建筑设计原理、制图方法、图面符号、尺度要求等，这些内容在建筑技术作图中都有其独特的作用。

二、建筑设计原理1.建筑设计原理是建筑技术作图的基础，建筑设计师在设计时需要考虑建筑的功能、使用性、美观性、经济性等方面的要求，这些要求直接影响到建筑技术作图的制作。

在建筑设计中，建筑师需要对建筑的结构、材料、布局等进行合理的设计，这些设计原理在建筑技术作图中都有其独特的表现方式。

2.在建筑技术作图中，建筑设计原理需要反映在建筑设计图和施工图中，建筑设计图需要表现建筑的总体布局、立面、平面、剖面等方面，而施工图需要详细的表达建筑的细部连接、材料、尺寸、标高等要求。

三、制图方法1.建筑技术作图中的制图方法有很多种，主要包括手绘、CAD制图、BIM建模等。

2.手绘是建筑技术作图的传统制图方法，它依靠手工绘图工具，通过绘制线条、标注尺寸等手工操作来完成制图工作。

手绘具有直观、灵活、易改等优点，但其劣势也很明显，制图速度慢、精度不高、难以复制等。

因此，在现代建筑技术作图中，手绘已经被CAD制图和BIM建模所替代。

3.CAD制图是建筑技术作图中最常用的制图方法之一，它依托于计算机辅助设计软件，通过绘制线条、输入文字、标注尺寸等操作来完成制图工作。

CAD制图具有快速、精确、易修改等优点，但其劣势是缺乏三维展示能力、难以处理复杂曲线、图面表现效果单一等。

4.BIM建模是建筑技术作图中的新兴制图方法，它是在三维数字模型基础上进行设计、施工规划、管理等工作。

BIM建模具有信息丰富、多维展示、协同作业等优点，但其劣势是需要大量的硬件投入和软件培训。

1、常用管材：1)金属管●无缝钢管通常采用焊接连接●焊接钢管（又称有缝钢管）焊接、螺纹、法兰和沟槽连接，但镀锌钢管应避免焊接。

●螺旋缝电焊钢管采用钢板卷制、焊接而成●铸铁管承插口连接和法兰连接2）复合管●钢塑复合管采用螺纹连接●铜塑复合管卡套式连接●铝塑复合管卡套式连接●钢骨架塑料复合管热熔连接3）塑料给水管●硬聚氯乙烯塑料管承插连接和弹性密封圈连接●PE塑料管电熔焊、对接焊、热熔承插焊●工程塑料管承插粘合连接●PP—R塑料管热熔连接4）塑料排水管●硬聚氯乙烯塑料管承插粘接●双壁波纹管挤压夹紧、热熔合、电熔合5）钢筋混凝土管钢筋绑扎连接2、常用阀门a.闸阀：双向流动（无方向性），它在管路中主要作切断用，一般口径DN≥50mm的切断装置且不经常开闭时都选用它。

缺点是外形尺寸较大，安装所需空间大。

b.截止阀：DN≤30mm，单向流动（具有方向性），缺点是流体阻力损失较大。

c.止回阀：设置位置：水泵出水口；水箱进出水管合用一根时，再出水管上设止回阀。

（见P21的图1—35）①消声式止回阀：可安装于水泵出口处。

②多功能水泵控制阀：防止介质倒流。

③倒流防止器：两个止回阀串联，中心加泄水阀。

④防污隔断阀：只有两个止回阀。

d. 蝶阀：结构简单，外形尺寸小。

采用法兰连接和对夹连接。

e. 疏水阀：用于热处理器，蒸汽加热设备、整齐官网和凝结水回收系统的一种法门。

作用：汽水分离。

3、建筑生活给水系统分类与组成：●室内给水系统分类：生活给水系统、生产给水系统、消防给水系统。

●室内给水系统的组成：一般情况下，建筑给水系统由引入管、水表节点，管道系统、给水附件、升压和贮水设备、室内消防设备等组成。

①引入管：由室外供水管引至室内的供水接入管道称为给水引入管。

②（重点）水表节点：是指引入管上装设的水表及其前后设置的闸门、泄水装置等的总称。

（泄水阀的作用：检测水表进度；检测水表放空用的）●室内给水系统给水方式：①直接给水方式：室内给水管网与室外给水管网连接。

建筑工程人必备知识点总结一、建筑结构1. 建筑结构基础知识：建筑结构是建筑物的骨架，包括梁、柱、墙、板和基础等构件。

建筑结构的设计应符合力学、材料科学和结构工程学的相关规范和要求。

2. 构造材料与构件：建筑结构主要采用混凝土、钢筋混凝土、钢结构、木结构等材料，建筑结构构件有梁、柱、板、墙、楼梯、桁架等。

3. 结构设计原理：建筑结构设计应符合载荷分析、构造设计、设计原则、构件设计等相关原理和规范。

建筑结构设计要考虑建筑功能、使用安全、经济性等方面的要求。

4. 结构施工技术：建筑结构的施工包括基坑开挖、地基处理、主体结构施工、构件安装等工序，施工技术应符合施工工艺、安全规范和质量要求。

二、建筑设备1. 建筑设备种类：建筑设备包括起重机械、混凝土搅拌设备、钢筋加工设备、架模设备、施工机械等，用于建筑物的材料搬运、施工作业和设备安装等。

2. 设备操作规程：建筑设备的操作应符合相关标准和规范，操作人员应具备相关的操作技能和证书，保证施工安全和设备正常运转。

3. 设备维护保养：建筑设备的维护保养应按照设备的维护手册和保养流程进行，保证设备的正常使用和延长设备寿命。

4. 施工设备的选择：在施工过程中应选择适合的建筑设备，根据施工的具体要求和工艺流程进行设备选择和配置。

三、建筑施工技术1. 施工工序和工艺：建筑施工包括土建施工、钢结构施工、建筑装饰施工、设备安装等工序，施工应按照施工图纸、规范和工艺流程进行，保证施工质量和安全。

2. 施工管理和组织：建筑施工需要进行项目管理和施工组织工作，包括施工计划编制、材料供应、人员管理、安全管理等。

3. 施工现场管理：现场施工管理应遵循安全生产规定和相关标准，保证施工现场的安全、整洁和有序。

4. 质量检验与验收：建筑施工中应进行质量检验和验收工作，保证建筑工程的质量符合设计要求。

四、建筑工程法规与标准1. 建筑法规：建筑工程应遵循相关的建筑法规和政策，包括土建工程、建筑设计、工程监理、施工许可等相关法规和规范。

建筑设备安装识图与施工一、引言建筑设备安装是指在建筑物内安装各种设备、系统以及相关设施的过程。

建筑设备包括暖通设备、电气设备、给排水设备、消防设备等。

在建筑设备安装过程中，准确的识图能力和熟练的施工技术是非常重要的。

本文将介绍建筑设备安装中的识图要点和施工技巧，并通过实例展示，帮助读者理解建筑设备安装的基本原理。

二、建筑设备安装的识图建筑设备安装的识图是指根据设计图纸，识别出建筑设备所需的管道、电缆、设备等的位置和连接方式的过程。

识图应包括设备的位置、尺寸、连接方式、布置图等内容。

2.1 识图方法在进行建筑设备安装识图时，可以采用以下方法：•仔细阅读设计图纸，理解设备的布置和尺寸要求。

•根据设计图纸上的标注和符号，识别出设备的类型和数量。

•利用建筑设备安装的相关知识，确定设备之间的连接方式和布置图。

2.2 识图要点在进行建筑设备安装识图时，需要注意以下要点：•设备的位置应符合设计要求，便于维修和操作。

•确保设备之间的连接方式正确，能够保证设备的正常运行。

•设备的尺寸应与设计图纸一致，确保安装的准确性。

•设备的布置图应详细清晰，便于施工人员理解和操作。

三、建筑设备安装的施工建筑设备安装的施工是指根据识图结果，进行设备的安装和调试的过程。

施工过程中需要注意各项安全措施和质量要求，确保设备的正常运行。

3.1 施工前准备在进行建筑设备安装的施工前，需要进行以下准备工作：•清理施工区域，确保施工区域干净整洁，便于施工操作。

•准备必要的工具和设备，包括起重设备、焊接设备、电动工具等。

•确认设备的数量和规格，准备好所需的管道、电缆、螺栓等附件材料。

3.2 施工流程建筑设备安装的施工流程通常包括以下步骤：1.安装基础：对于重型设备，需要进行基础的浇筑和安装。

基础的选择和施工需要根据设备的重量和使用要求进行确定。

2.安装支架：根据设备的尺寸和重量，安装支架和支撑结构。

支架的类型和布置应符合设计要求。

3.安装管道和电缆：根据设计图纸和识图结果，安装设备所需的管道和电缆。

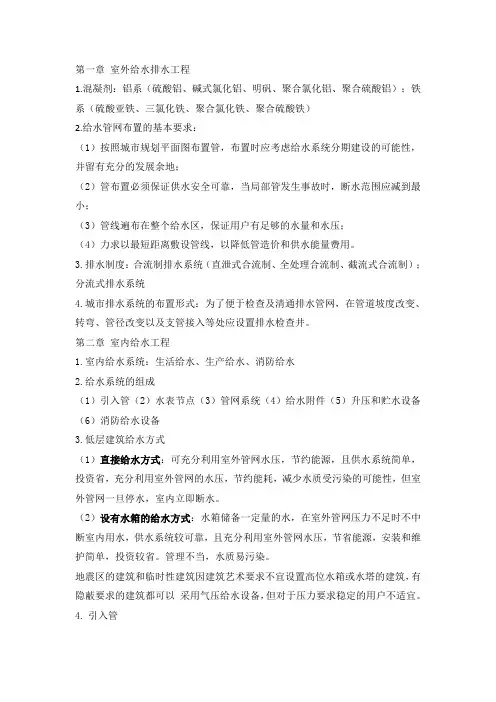

第一章室外给水排水工程1.混凝剂：铝系（硫酸铝、碱式氯化铝、明矾、聚合氯化铝、聚合硫酸铝）；铁系（硫酸亚铁、三氯化铁、聚合氯化铁、聚合硫酸铁）2.给水管网布置的基本要求：（1）按照城市规划平面图布置管，布置时应考虑给水系统分期建设的可能性，并留有充分的发展余地；（2）管布置必须保证供水安全可靠，当局部管发生事故时，断水范围应减到最小；（3）管线遍布在整个给水区，保证用户有足够的水量和水压；（4）力求以最短距离敷设管线，以降低管造价和供水能量费用。

3.排水制度：合流制排水系统（直泄式合流制、全处理合流制、截流式合流制）；分流式排水系统4.城市排水系统的布置形式：为了便于检查及清通排水管网，在管道坡度改变、转弯、管径改变以及支管接入等处应设置排水检查井。

第二章室内给水工程1.室内给水系统：生活给水、生产给水、消防给水2.给水系统的组成（1）引入管（2）水表节点（3）管网系统（4）给水附件（5）升压和贮水设备（6）消防给水设备3.低层建筑给水方式（1）直接给水方式：可充分利用室外管网水压，节约能源，且供水系统简单，投资省，充分利用室外管网的水压，节约能耗，减少水质受污染的可能性，但室外管网一旦停水，室内立即断水。

（2）设有水箱的给水方式：水箱储备一定量的水，在室外管网压力不足时不中断室内用水，供水系统较可靠，且充分利用室外管网水压，节省能源，安装和维护简单，投资较省。

管理不当，水质易污染。

地震区的建筑和临时性建筑因建筑艺术要求不宜设置高位水箱或水塔的建筑，有隐蔽要求的建筑都可以采用气压给水设备，但对于压力要求稳定的用户不适宜。

4.引入管引入管的埋设深度主要根据城市给水管网及当地的气候、水文地质条件和地面的荷载而定。

在寒冷地区，引入管应埋在冻土线以下0.2m以下。

生活给水引入管与污水排出管管外壁的水平距离不宜小于 1.0m，引入管应有不小于0.003的坡度坡向室外给水管网。

引入管穿越承重墙或基础时，应注意管道保护。

设备图纸知识点总结一、概述设备图纸是工程设计中的重要一环，是设计师将设计理念、构思转化成具体实物的重要媒介。

设备图纸包括设备布置图、设备总布置图、设备平面图、设备立面图、设备细部图等。

二、设备图纸的种类与特点1. 设备布置图设备布局平面图是指将装置设备按照一定的行业规范和技术规范的要求，根据生产线的工艺要求，合理布置在车间内的总图。

设备布置图主要是为了使设备在车间内按照一定的规则布设，从而使设备之间具有一定的协调性和相互关系。

在设计图绘制时要准确描绘各种设备装置在车间内的位置和坐标，并标注清楚。

2. 设备总布置图设备总布置图是以系统为单位，按照一定的尺度标绘出设备在车间或装置内的总平面图。

总布置图是工艺流程和设备布局的一个整体概况图，用以指导系统配管过程的设计。

它包括设备间距、设备尺寸、设备安装位置、设备连接方式等重要信息。

3. 设备平面图设备平面图是以单台设备为单位，详细描述该设备的平面布置情况，包括设备的长宽高、管道连接、阀门位置等详细信息。

设备平面图是设备总布置图的细化，用于指导设备的具体细节设计和制作。

在设备平面图中，需标注清楚设备的各种技术参数和作业要求，以便生产制造过程中进行参考。

4. 设备立面图设备立面图是以设备为单位，按照一定的尺度标绘出设备在垂直方向的立面图，用以描述设备在纵深方向上的布置状态和结构特点。

设备立面图是为了帮助设计者和生产制造人员清晰了解设备的结构和布置特点，为设备制造提供准确的指导信息。

5. 设备细部图设备细部图是设备图纸中的细节图，主要用于描述设备的细节结构，如连接方式、焊接方式、轴承安装方式等。

设备细部图是为了在生产制造时进行细节加工和安装提供详细的图纸参考，以保证设备的质量和使用性能。

三、设备图纸的绘制规范与要求1. 符合国家标准和行业规范设备图纸的绘制应符合国家相关标准和行业规范的要求，包括图纸尺寸的规定、标注要求、图形符号的使用等。

只有符合规范与标准的设备图纸才能保证其可靠性和合法性。

工程制图中必考知识点总结下面是工程制图中必考的知识点总结：一、图纸种类和规格1. 工程制图的种类工程制图的种类有很多，常见的有建筑制图、机械制图、电气制图、水暖制图等。

每种制图都有其特定的符号和规范。

2. 图纸规格标准的图纸规格有A0、A1、A2、A3、A4等，不同的规格适用于不同的制图需求。

在制图过程中，选择合适的图纸规格是十分重要的。

二、图形投影1. 投影概念投影是把一个物体的形状和大小影射到一个平面上，包括平行投影和透视投影两种方式。

2. 投影方法工程制图中常用的投影方法有正投影和轴测投影，正投影分为一、二和三等角投影。

三、图线和线型1. 图线的种类基本图线包括实线、虚线、点划线、粗细线等，在工程制图中，不同的图线代表不同的意义。

2. 线型符号根据不同的设计要求，绘图中需要使用不同的线型符号，包括连续粗线、破折线、菲涅耳线等。

四、尺度和比例1. 尺度的概念尺度是指图纸上所绘物体的比例与实物的比例之间的关系，通常用分数或比值表示，如1:50、1/100等。

2. 标准尺度在工程制图中，常用的标准比例尺包括1:1、1:2、1:5、1:10、1:20、1:50等，选择合适的尺度可以使图纸更加清晰易读。

五、图形的尺寸标注和公差1. 尺寸标注原则尺寸标注是为了表示物体的尺寸和形状，标注的尺寸要符合规范，要简洁明了且准确无误。

2. 尺寸公差在工程制图中，尺寸公差是指允许的尺寸变化范围，在标注尺寸时需要考虑尺寸公差的影响。

六、符号和标志1. 机械制图符号在机械制图中，常用的符号包括直线、圆弧、螺纹、孔等，掌握这些符号的意义和用法是必不可少的。

2. 电气制图符号电气制图中的符号包括线路、元件、连接等，了解这些符号的含义对于正确理解电气系统非常重要。

七、图形的测绘和绘制1. 绘图工具工程制图的绘制工具包括尺子、曲线板、圆规、分度尺等，掌握这些绘图工具的使用方法是基本功。

2. 绘图技巧为了提高绘图效率和质量，需要掌握一些绘图技巧，如画线顺序、线条的粗细控制、标注的位置和方式等。

15．刚性承插连接是在管道承插口止封口上放入富有弹性的橡胶圈，然后施力管道插端插入，形成一个能适应一定范围内的位移的振动的封闭管接头。

（×）16．散热器安装中，同一楼层安装高度应一致，当散热器底部有管道通过时，其底部距地面净距不得小于250mm，一般情况下，散热器底部距地面净距不得小于150mm。

（√）17．安装工程中的管道支架设置，每两个固定支架间有一个解决管道热胀冷缩的补偿器，固定支架间设有若干个活动支架，活动支架不应妨碍管道由于热胀冷缩引起的移动。

（√）18．给水水箱安装时，水箱出水管可以从侧壁或底部接出，其出水口可以紧贴水箱底部安装。

（×）19．室内排水管道的安装应遵循（□A、先地下后地上，B、先地上后地下）的原则。

20．用塑料管做排水立管时，塑料管穿越楼板、防火分区时，应加装防火套管或阻火圈。

（√）21．阀门按照动作可分为自动阀门和驱动阀门。

22．为保证弯管质量，在用有缝钢管煨弯时应注意将位置放在受力小、变形小的位置。

23．钢管的焊接方式有焊条电弧焊和氧气乙炔焊两种。

24．室外管道架空敷设时，根据跨越障碍及架空高度，有低支架、中支架、高支架之分。

25．金属风管的加固指的是在不改变风管板材厚度及保持风管截面形状不发生变化的情况下，增加管道强度（如下图所示）。

以下几种加固方式中，a为楞筋（凸楞）加固；b为立筋加固、c为角钢加固、d为扁钢平加固、e为扁钢立加固；f为加固筋加固、g为管内支撑加固。

26．管道施工完毕后，应对管道系统进行压力试验。

压力试验按实验的目的，可分为检查管道机械性能的强度试验和检查管道连接情况的严密性试验。

27．温度测量仪表按照测温方式可分为接触式和非接触式两大类。

28．管道的弯曲变形检验方法有目测检查法和滚动检查法。

29．排水系统的通气管的安装高度，非上人屋面为（A）并大于当地最大积雪厚度。

A 0.3mB 0.4mC 0.5mD 0.6mE 0.7m30．排水系统通球试验：室内排水主立管及水平干管管道均应做通球试验，通球的球径不小于排水管道管径的（C），通球率必须达到100﹪。

工程制图的知识点总结一、工程制图的种类1、机械制图机械制图是应用于机械产品设计的图样，制图内容主要包括零部件图、总装图、工艺图和示意图等。

机械制图应包括三视图、断面图等工程图纸。

2、建筑制图建筑制图是应用于建筑设计的图样，包括平面图、立面图、剖面图、结构图等。

建筑制图要求尺寸准确，比例协调，能够清晰表达建筑的结构和外观。

3、电气制图电气制图是应用于电气产品设计的图样，包括电气布线图、电气接线图、电气原理图等。

电气制图要求符号规范、线路清晰，能够直观地表达电气设备的布置和连接关系。

4、管道制图管道制图是应用于管道设计的图样，包括管道布局图、管道连接图、管道剖面图等。

管道制图要求管道布局合理、连接清晰，能够符合工程的要求。

二、工程制图的规范1、图纸规格根据制图的内容和用途，图纸规格分为A0、A1、A2等大小，其中A0最大，A4最小。

图纸要求纸张整洁、平整，字体清晰，提高制图的质量和美观度。

2、比例尺比例尺是指图纸上的长度与实际长度之间的比值，常用的比例尺有1:1、1:2、1:5等。

比例尺要求选择合适，能够清晰表达设计内容。

3、标准符号不同类型的制图有不同的标准符号，如机械制图中的公差标识、建筑制图中的材料标识、电气制图中的电气符号等。

标准符号要求规范，便于理解和识别。

4、注释要求图纸中的注释要求内容准确、清晰，包括图纸的名称、制图日期、比例尺、设计单位和审定单位等信息，便于工程人员使用和管理。

5、符合工程规范和标准制图必须符合国家及相关行业的规范和标准，不得有误导性、不规范、不清晰的内容，以保证工程施工和使用的安全和效果。

三、工程制图的技术要求1、三视图三视图是指工程物体的俯视图、正视图和侧视图，能够全面、清晰地表达工程物体的外观和尺寸。

制图要求三视图统一，尺寸相符，比例准确。

2、断面图断面图是指工程物体在某一特定位置上的横截面图，能够表达工程物体的结构和内部尺寸。

制图要求断面图线条清晰，尺寸准确，符合设计要求。

建筑设备复习要点建筑设备是指用于建筑物中供给、控制或保证正常运行的各种设备。

在建筑工程中，合理的使用和维护建筑设备是至关重要的。

本文将回顾建筑设备的重要要点，以帮助读者更好地了解和掌握相关知识。

1. 暖通设备暖通设备是调节室内空气温度、湿度、新风量的设备，包括供暖设备、空调设备和通风设备等。

在设计暖通系统时，需根据建筑类型和功能需求合理选择设备类型和规模。

此外，还应注意对系统进行经常性的检查和维护，确保设备的正常运行。

2. 给排水设备给排水设备主要包括给水设备、排水设备和污水处理设备等。

在给水系统设计中，需注意水质要求和水压稳定性，合理选择管材和阀门。

排水系统设计时，需考虑排污量和排放位置，选择正确的管道和设备。

3. 电气设备电气设备主要包括供电设备、照明设备和电力控制设备等。

供电设备的选用要符合供电要求，确保供电的可靠性和安全性。

照明设备的设计应考虑照明效果和节能要求。

电力控制设备的选用应根据需要选择合适的控制方法和设备。

4. 消防设备消防设备是保证建筑物火灾安全的重要设备，包括火灾报警设备、灭火设备和疏散设备等。

火灾报警设备的设计要合理布置，确保能及时发出报警信号。

灭火设备的选用应根据建筑物类型和火灾风险等因素综合考虑。

疏散设备的设计应符合疏散原则，并设置明确的疏散标识。

5. 电梯及输送设备电梯及输送设备主要用于建筑物中人员和物品的垂直运输，包括电梯、自动扶梯和输送带等。

在电梯的选用和设计中，需考虑运载能力、速度和安全性等因素。

此外，还应定期检查和维护电梯设备，确保其正常运行和安全使用。

综上所述，建筑设备在建筑工程中发挥着重要的作用，合理使用和维护建筑设备对于保证建筑物的正常运行和安全使用至关重要。

希望本文的复习要点能帮助读者更好地理解和掌握建筑设备相关知识，为日后的工作提供参考和指导。
