建筑设备基础知识与识图9.1建筑电气系统基础知识
电力用户
电力用户是所有用电设备的总称，又称电力负荷。
按其用途可分为动力用电设备（如电动机等）、工艺 用电设备（如电解、电焊设备等）、电热用电设备 （如电炉等）和照明用电设备等（如灯具等）。
9.1.1电路基本知识
2．交流电路
在工业生产及日常生活中，广泛使用的是交流电路。交流 电具有容易生产、运输经济、易于变化电压等优点。
eA、eB、eC的最大值相等、频率相同、相位互差1200，称 对称三相交流电动势。
eA=311Sin（314t）V eB=311Sin（314t+1200）V eC=311Sin（314t-1200）V
目前电力系统广泛采用三相交流电路。
2）三相交流电路的负载
负载有两类： 一类是必须接上三相电源才能正常工作的三相用电设
备，如三相异步电动机等； 另一类是额定电压为220V或380V，只需接两根电源
线的单相用电设备，如单相电动机、白炽灯、荧光灯、 单相电焊机等。
（1）三相负载的星形连接。
负载额定电压为220V，需用星形连接。 相电流：Ia、Ib、Ic 线电流：IA、IB、IC
（1）三相负载的三角形连接。
负载额定电压为380V，需要三角形连接。
9.1.2电力系统
3.15～ 15.7kv
35～ 330kv
6～ 10kv
380/220v
电力系统是由发电厂、电力网和电力用户组成的统一 整体。
发电厂
发电厂是将一次能源（水力、火力、风力、原子能等） 转换成电能的场所。
火力发电厂、水力发电厂、原子能发电厂、地热发电 厂、潮夕发电厂、风力发电厂和太阳能发电厂等
三相四线制:由于三相电源输出四根电源线，因此称为三相四 线制供电系统。
建筑设备基础知识与识图8-1建筑通风
(三). 风机
轴流式风机
(三). 风机
轴流风机的叶轮安装在圆筒形外壳内，当叶轮在电动 机的带动下作旋转运动时，空气从吸风口进入，轴向流过 叶轮和扩压管，静压升高后从排气口流出。
与离心风机相比，轴流风机产生的压头小，一般用于 不需要设置管道、或管路阻力较小的场合。对于管路阻力 较大的通风系统，应当采用离心风机提供动力。
三.机械通风
三.机械通风
1）局部送风系统 面积很大，操作人员较少的生产车间，用全面通风改善
整个车间的空气环境，既困难又不经济，而且也是不必要 的。只需向个别的局部工作地点送风，使局部工作区保持 良好的空气环境，称为局部送风。
2）局部排风系统 局部排风是把有害物质在生产过程中的产生地点直接捕
集起来，并排放到室外，防止有害物质向四周扩散的排风 方式。
四.通风系统的主要设备和构件
(一).室内送、回风口形式 (二).风道 (三).风机
百叶式、侧送风口 (一).室内送、回风口
(一).室内送、回风口形式 散流器
(一).室内送、回风口形式 孔口送风
(一).室内送、回风口形式 喷口送风
(二).风道
风道可采用薄钢板、塑料、混凝土、砖等材料。 风道的断面有圆形、矩形等形状
风 道
(三). 风机
风机是为通风系统中的空气流动提供动力的机械设备。 在排风系统中，为了防止有害物质对风机的腐蚀和磨
损，通常把风机布置在空气处理设备的后面。 风机可分为离心风机和轴流风机两种类型。
(三). 风机
离心式风机 主要由叶轮、机壳、机轴、吸气口、排气口等组成。
(三). 风机
风机的主要参数：
（1）风量L：指风机在标准状态下，单位时间输送的空 气量，单位为m3/s，单位体积的空气通过风机后 所获得的动压和静压之和，单位是Pa.
建筑设备基础知识与识图---第六章
6.1.3 图示部分的表示方法
平面图的表示方法 1）平面图的比例 2）平面图的数量 3）建筑平面图的画法 4）平面图的剖切位置 5）管道画法
平面图的表示方法
平面图的比例 平面图是室内给水排水施工图的主要部分，一般采用与建筑平面图相同的比例。常用 1:50、1:100、1:200，大型车间常用1:200。 平面图的数量 平面图的数量，试卫生器具和给排水水管道布置的复杂程度而定。对于多层房屋，底 层由于设有引入管和排出管且管道需与室外管道相连，宜单独画出一个完整的平 面图；楼层平面图只需抄绘与卫生设备和管道布置有关的平面图，一般应分层抄 绘，如楼层的卫生设备和管道布置完全相同时，只需画出相同楼层的一个平面图， 称为标准层平面图；设有屋顶水箱的楼层可单独画出屋顶给水排水平面图中用虚 线 画出水箱的位置。如果管道布置复杂，同一平面（或同一标准高处）上的管道 画在一张平面图上表达不清楚，也可能多个平面图表示，如底层给水平面图、底 层排水平面图和底层自动喷淋平面图等。 建筑平面的剖切位 房屋的建筑平面图是从门窗部位水平剖切的，而管道平面图的剖切位置则不限于此高 度，凡是为本层设施配用的管道均应画在该层平面图中，底层还应包括埋地或地 沟内的管道；如有地下层，引入管、排出管及汇集横干管可绘于地下层内。 管道画法 管径的表示

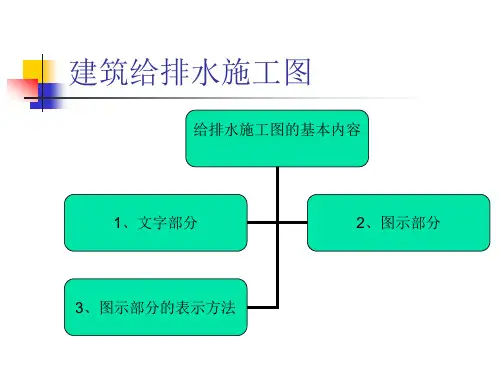

6.1.2 图示部分
平面图 系统图 详图
平面图
平面图是给水排水施工图的基本图示部 分。它反映卫生器具、给水排水管道和 附件等在建筑物内的平面布置情况。在 通常情况下，建筑的给水系统、排水系 统不是很复杂，将 给水管道、排水管道 绘制在一张图上，称为给水排水平面图。
系统图
系统图也称轴测图，一般按45°正面斜 轴测图绘制。系统图表示给水排水系统 空间位置及各层间、前后左右间的关系。 给水系统图、排水系统图应分别绘制。

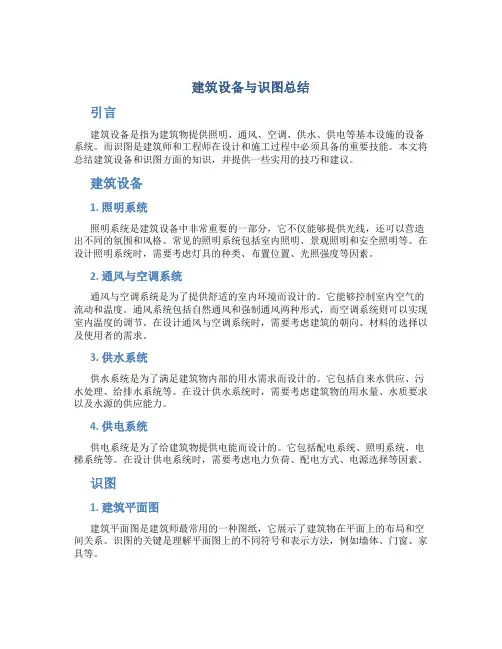

建筑设备与识图总结
建筑设备与识图总结引言建筑设备是指为建筑物提供照明、通风、空调、供水、供电等基本设施的设备系统。
而识图是建筑师和工程师在设计和施工过程中必须具备的重要技能。
本文将总结建筑设备和识图方面的知识，并提供一些实用的技巧和建议。
建筑设备1. 照明系统照明系统是建筑设备中非常重要的一部分，它不仅能够提供光线，还可以营造出不同的氛围和风格。
常见的照明系统包括室内照明、景观照明和安全照明等。
在设计照明系统时，需要考虑灯具的种类、布置位置、光照强度等因素。
2. 通风与空调系统通风与空调系统是为了提供舒适的室内环境而设计的。
它能够控制室内空气的流动和温度。
通风系统包括自然通风和强制通风两种形式，而空调系统则可以实现室内温度的调节。
在设计通风与空调系统时，需要考虑建筑的朝向、材料的选择以及使用者的需求。
3. 供水系统供水系统是为了满足建筑物内部的用水需求而设计的。
它包括自来水供应、污水处理、给排水系统等。
在设计供水系统时，需要考虑建筑物的用水量、水质要求以及水源的供应能力。
4. 供电系统供电系统是为了给建筑物提供电能而设计的。
它包括配电系统、照明系统、电梯系统等。
在设计供电系统时，需要考虑电力负荷、配电方式、电源选择等因素。
识图1. 建筑平面图建筑平面图是建筑师最常用的一种图纸，它展示了建筑物在平面上的布局和空间关系。
识图的关键是理解平面图上的不同符号和表示方法，例如墙体、门窗、家具等。
2. 剖面图剖面图是从建筑物的纵向方向进行切割，展示了建筑物结构和空间的垂直关系。
通过剖面图可以更好地理解建筑物的层次结构和内部布局。
3. 立面图立面图是建筑物外墙的图纸，它展示了建筑物在垂直方向上的外观和立面特征。
识图时需要了解不同的外墙材料和构造方式，并能够识别出窗户、门、装饰等元素。
4. 三维模型三维模型是以虚拟的形式展示建筑物的立体结构和外观的。
它可以帮助建筑师和工程师更好地理解建筑物的形状和空间关系，并进行场景分析和仿真。
建筑设备基础知识与识图9.5建筑电气施工图识图
放电，其辐射光的波长集中在人眼较灵敏的区域，光效 约为高压汞灯的2倍，为110lm/W左右；透雾性强，寿 命可达10000h以上。广泛应用于道路、机场、码头、 车站、广场及工矿企业照明。
9.3.2照明光源
(一）照明常用电光源 6.发光二极管（LED）
LED是一种半导体发光二极管，利用固体半导体芯片 作为发光材料，当两端加上正向电压，半导体中的载流 子发生复合发出过剩的能量，从而引起光子发射产生可 见光。LED灯供电电压低，具有结构简单、可控性好、 色彩丰富、高亮点、防潮、防振、节能环保等优点，常 作为指示灯、带色彩的装饰照明等。
9.3.2照明光源
(一）照明常用电光源
又因为这种灯管管径细，空气压力高，可抑制钨的蒸 发，减少对流损失。这样就使得卤钨灯比普通白炽灯光 效高，寿命长；同时可有效地防止泡壳发黑，光能量维 持性好。
卤钨灯适用于电视转播照明，并用于绘画、摄影和建 筑物投光照明等。它的缺点是对电压波动比较敏感，耐 振性较差。
局部照明:为满足某些部位的特殊需要而设置 的照明方式，如工作台、教室的黑板
混合照明:以上照明方式的混合形式
9.3.1照明方式与种类
正常照明 应急照明
备用照明 安全照明
照明种类
警卫照明
疏散照明
值班照明 景观照明
障碍照明
9.3.2照明光源及照明灯具
用于开关频繁、需要调光、
白炽灯
要求防止电磁波干扰的场所，
氖灯
常作为指示灯、装饰照明等。
放电 气灯
霓虹灯
用作建筑物装饰照明。
体
荧光灯 广泛应用于各类建筑的照明。
放 电
低气
压灯
低压钠灯
适用于公路、隧道、港口、货场和 矿区照明。
9.3.2照明光源
(一）照明常用电光源 6.发光二极管（LED）
LED是一种半导体发光二极管，利用固体半导体芯片 作为发光材料，当两端加上正向电压，半导体中的载流 子发生复合发出过剩的能量，从而引起光子发射产生可 见光。LED灯供电电压低，具有结构简单、可控性好、 色彩丰富、高亮点、防潮、防振、节能环保等优点，常 作为指示灯、带色彩的装饰照明等。
9.3.2照明光源
(一）照明常用电光源
又因为这种灯管管径细，空气压力高，可抑制钨的蒸 发，减少对流损失。这样就使得卤钨灯比普通白炽灯光 效高，寿命长；同时可有效地防止泡壳发黑，光能量维 持性好。
卤钨灯适用于电视转播照明，并用于绘画、摄影和建 筑物投光照明等。它的缺点是对电压波动比较敏感，耐 振性较差。
局部照明:为满足某些部位的特殊需要而设置 的照明方式，如工作台、教室的黑板
混合照明:以上照明方式的混合形式
9.3.1照明方式与种类
正常照明 应急照明
备用照明 安全照明
照明种类
警卫照明
疏散照明
值班照明 景观照明
障碍照明
9.3.2照明光源及照明灯具
用于开关频繁、需要调光、
白炽灯
要求防止电磁波干扰的场所，
氖灯
常作为指示灯、装饰照明等。
放电 气灯
霓虹灯
用作建筑物装饰照明。
体
荧光灯 广泛应用于各类建筑的照明。
放 电
低气
压灯
低压钠灯
适用于公路、隧道、港口、货场和 矿区照明。
建筑设备基础知识与识图习题(含答案)

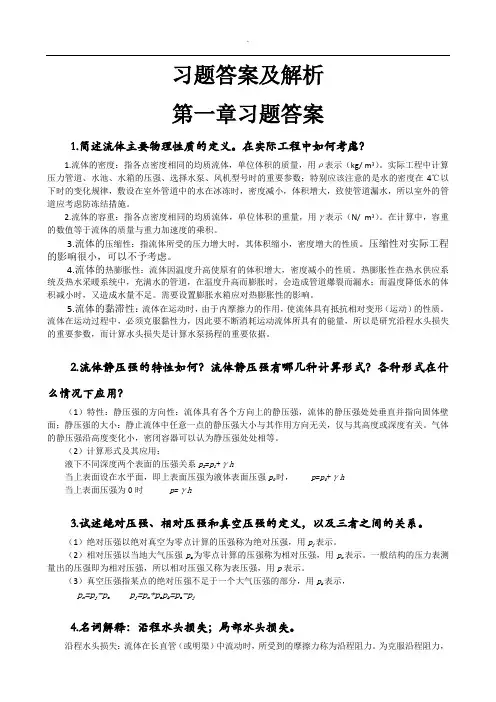

习题答案及解析第一章习题答案1.简述流体主要物理性质的定义。
在实际工程中如何考虑？1.流体的密度：指各点密度相同的均质流体，单位体积的质量，用ρ表示（kg/ m 3）。
实际工程中计算压力管道、水池、水箱的压强、选择水泵、风机型号时的重要参数；特别应该注意的是水的密度在4℃以下时的变化规律，敷设在室外管道中的水在冰冻时，密度减小，体积增大，致使管道漏水，所以室外的管道应考虑防冻结措施。
2.流体的容重：指各点密度相同的均质流体，单位体积的重量，用γ表示（N/ m 3）。
在计算中，容重的数值等于流体的质量与重力加速度的乘积。
3.流体的压缩性：指流体所受的压力增大时，其体积缩小，密度增大的性质。
压缩性对实际工程的影响很小，可以不予考虑。
4.流体的热膨胀性：流体因温度升高使原有的体积增大，密度减小的性质。
热膨胀性在热水供应系统及热水采暖系统中，充满水的管道，在温度升高而膨胀时，会造成管道爆裂而漏水；而温度降低水的体积减小时，又造成水量不足。
需要设置膨胀水箱应对热膨胀性的影响。
5.流体的黏滞性：流体在运动时，由于内摩擦力的作用，使流体具有抵抗相对变形（运动）的性质。
流体在运动过程中，必须克服黏性力，因此要不断消耗运动流体所具有的能量，所以是研究沿程水头损失的重要参数，而计算水头损失是计算水泵扬程的重要依据。
2.流体静压强的特性如何？流体静压强有哪几种计算形式？各种形式在什么情况下应用？（1）特性：静压强的方向性：流体具有各个方向上的静压强，流体的静压强处处垂直并指向固体壁面；静压强的大小：静止流体中任意一点的静压强大小与其作用方向无关，仅与其高度或深度有关。
气体的静压强沿高度变化小，密闭容器可以认为静压强处处相等。
（2）计算形式及其应用：液下不同深度两个表面的压强关系p 2=p 1+γh当上表面设在水平面，即上表面压强为液体表面压强p 0时， p =p 0+γh当上表面压强为0时 p =γh3.试述绝对压强、相对压强和真空压强的定义，以及三者之间的关系。
建筑设备与识图第一篇
建筑中水系统是指将建筑物内产生的废水经过适当处理后，满足水质指标后再次利用的水系统。
详细描述
建筑中水系统一般由废水收集、处理、供给等部分组成，废水收集部分负责将废水集中起来，处理部 分则对废水进行适当处理，以满足水质指标，供给部分则将处理后的中水供给到需要的地方。
建筑消防系统
总结词
建筑消防系统是建筑物内用于预防和 扑灭火火灾的重要设施，包括消火栓 、自动喷水灭火系统等。
建筑设备施工图的绘制要求与规范
要点一
总结词
要点二
详细描述
遵循绘制要求与规范
绘制建筑设备施工图需要遵循一定的要求和规范。首先， 要使用规定的图幅和比例，合理布局图纸内容。其次，要 使用准确的图例符号和标注方式，以便清晰地表达设计意 图。同时，要遵循国家和地方的相关标准和规范，确保图 纸的合法性和可行性。此外，还需要进行图纸的审核和校 对，确保图纸的质量和准确性。
地源热泵系统利用地下土壤或 地下水作为冷热源，适用于冬 季和夏季都需要供暖和制冷的 情况，具有节能、环保等优点 ，但需要较大的场地和较高的 初投资。
暖通空调系统的设计与应用
设计原则
暖通空调系统的设计应遵循安全、可靠、经济、环保等原则，确保 系统能够满足使用要求并正常运行。
设计内容
暖通空调系统的设计内容包括冷热源的选择与配置、空气处理设备 的选型与布置、输送设备的选型与布置、控制系统的设计等。
空气处理设备包括空气过滤器、表冷器、 加热器、加湿器等，用于对空气进行过滤 、冷却、加热、加湿等处理。
输送设备
控制设备
输送设备包括风机、水泵等，用于输送空 气和水等介质。
控制设备包括控制器、传感器、执行器等 ，用于监测和控制空调系统的运行。
暖通空调系统的分类与特点
详细描述
建筑中水系统一般由废水收集、处理、供给等部分组成，废水收集部分负责将废水集中起来，处理部 分则对废水进行适当处理，以满足水质指标，供给部分则将处理后的中水供给到需要的地方。
建筑消防系统
总结词
建筑消防系统是建筑物内用于预防和 扑灭火火灾的重要设施，包括消火栓 、自动喷水灭火系统等。
建筑设备施工图的绘制要求与规范
要点一
总结词
要点二
详细描述
遵循绘制要求与规范
绘制建筑设备施工图需要遵循一定的要求和规范。首先， 要使用规定的图幅和比例，合理布局图纸内容。其次，要 使用准确的图例符号和标注方式，以便清晰地表达设计意 图。同时，要遵循国家和地方的相关标准和规范，确保图 纸的合法性和可行性。此外，还需要进行图纸的审核和校 对，确保图纸的质量和准确性。
地源热泵系统利用地下土壤或 地下水作为冷热源，适用于冬 季和夏季都需要供暖和制冷的 情况，具有节能、环保等优点 ，但需要较大的场地和较高的 初投资。
暖通空调系统的设计与应用
设计原则
暖通空调系统的设计应遵循安全、可靠、经济、环保等原则，确保 系统能够满足使用要求并正常运行。
设计内容
暖通空调系统的设计内容包括冷热源的选择与配置、空气处理设备 的选型与布置、输送设备的选型与布置、控制系统的设计等。
空气处理设备包括空气过滤器、表冷器、 加热器、加湿器等，用于对空气进行过滤 、冷却、加热、加湿等处理。
输送设备
控制设备
输送设备包括风机、水泵等，用于输送空 气和水等介质。
控制设备包括控制器、传感器、执行器等 ，用于监测和控制空调系统的运行。
暖通空调系统的分类与特点
建筑设备基础知识与识图
建筑设备基础知识与识图一、筒答题1．建筑内给水系统由哪几部分组成?2．水箱一般设置哪些配管?3．常用的给水附件有哪两类?各举一例。
4．简述蒸汽供暖与热水供峻比较的优缺点。
5．简述垂直单管顺流式系统的优缺点。
6、给排水管道如何防止腐蚀？7、机械循环热水采暖系统中异程式系统与同程式系统各有何优缺点？8、通风与空气调节在概念上有何区别？9、室内照明灯具有哪几种布置方式？各有什么特点？分别适用于什么场合？10、简述卫生器具的满水和通水试验要求。
二计算题1．某住宅楼有住户66户，每户设有洗脸盆、低位冲洗水箱大便器、洗涤盆、浴盆各一个。
试计算该楼的设计秒流量。
当v=1.0m／s时，引入管的管径为多少?(α=1．1，k=0)2、在自然热水采暖系统中，锅炉与最底层散热器的高差为8m，当供水温度为95℃（密度是961.92kg/m3）,回水温度为70℃（密度是977.81kg/m3）时，则可产生循环作用压力为多少？3、普通的15W的白炽灯的初始光通量为110 lm,普通的15W的荧光灯的初始光通量为450 lm，试比较哪种灯的发光率高？器具名称洗脸盆洗涤盆浴盆坐便器额定流量L/s 0．2 0．2 0．2 0．1P279 9、避雷针、避雷线、避雷带和避雷网都是接闪器。
（√）10、由同一条上升电缆接出各个楼层配线电缆，电缆线对部分或全部复接的配线形式是复接式。
（）11．从探测器到控制器之间的导线，应穿______敷设。
( )A.塑料管 B．阻燃塑料管 C钢管 D线槽板12．为便于施工和维护，直管长度不超过______m，否则应加设接线盒(箱)，或将管径放大一级。
( )A．12 B。
20 C．30 D．4513．变配电所房间长度，超过_______m．不少于2个门。
( )A．5 B．7 C．10 D.1214．防苗接地系统的垂直接地体，每间隔_______m。
( )A．3 B．4 C．5 D.9二、多项选择题 (本大疆共6小题，每小题1．5分，共9分)在每小题的五个备选项中有二个至五个是符合题目要求的，请将其代码填写在题后的括号内。
建筑制图与识图基础知识
A4立式幅面
图纸的标题栏（简称图标）和会签栏的位置、尺寸及内容如下图所示。
（二）、 图线的分类
1、实线——表示实物的线；b 0.41.2mm
2、虚线——表示实物被遮挡或辅助用线； 3、点划线——表示物体中心线或轴线。
（三）、比例
图样的比例，应为图形与实物相对应的线型尺寸之比。 比例的大小是指其比值的大小 比例宜注写在图名的右侧，字的基准应取平； 比例的字高宜比图名的字高小一号或二号.
标高数字应注写在标高符号的左侧或右侧。
（4）在图样的同一位置需表示几个不同标高时，标高 数字可按右图d的形式注写。
标高 标高
绝对标高 在我国绝对标高是以青岛附近黄海平均海平面为零点，以 次为基准的标高。
相对标高 相对标高一般是以新建建筑物底层室内主要地面为基准的标 高。
建筑标高 建筑标高是指建筑构件经装修、粉刷后最终完成面的标高
建筑识图基础知识
建筑工程图
预备知识
一、形体的视图
用正投影原理绘制三面投影图，是表达形体的基本方法。 建筑工程制图中，通常把建筑形体或组合体的三面投影图称为三面视图（简称三视
图）。
在生产实践中，仅用三视图有时难以将复杂形体的外部形状和内部结构完整、清晰
的表达出来。为了便于绘图和读图，需增加一些投影图。
剖切符号 剖切符号应由剖切位置线和投射方向线组成。
剖切位置线 就是剖切平面的积聚投影，它表示了剖切平面的剖切位置，剖切位
置线用两段粗实线绘制，长度宜为6~10mm。 投射方向线（又叫剖视方向线） 是画在剖切位置线外端且与剖切位置线垂直的
两段粗实线，它表示了形体剖切后剩余部分的投影方向，其长度应短于剖切位
设计过程包括两个阶段： 初步设计阶段 根据使用单位提出的设计要求、技术条件，进行初步设计 技术设计阶段 大型的、比较复杂的工程采用。 施工图设计阶段 解决各种实用和技术问题，供施工单位进行施工
建筑设备基础知识与识图22给水管材与
高压 9 9 9 9.5 10
有效长度 m
3
4
3
4
4
4
4
质量（kg）
低压
高压
3 m 4m 3m 4m
58.5 75.6 58.5 75.6
75.5 97.7 75.5 97.7
119
119
143
149
196
207
一.常用给水管材及连接方式
(二) 给水铸铁管 5.连接方式：承插连接，法兰连接。 承插连接有：石棉水泥接口，铅接口，沥青水泥接口，
3.适用范围：高压管段、室内管道（不埋地）
4.钢管的规格：
普通钢管
公称直 径/mm
公称外 径/mm
公称壁 厚/mm
理论重量 /(kg/m)
10
17.2
2.5
0.91
15
21.3
2.8
1.28
20
26.9
2.8
1.88
25
33.7
3.2
2.41
32
42.4
3.5
3.36
40
48.3
3.5
3.87
50
一.常用给水管材及连接方式
卡箍式连接
聚丙稀管（PP-C管）
聚丁稀管（PB管）
链回
一.常用给水管材及连接方式
3.无规共聚聚丙烯（PP-R）管 聚丙烯（PP）具有良好的耐热性及较高的强度，但其
熔粘度低，且低温时易脆。使聚乙烯(PE)与聚丙烯（PP） 聚合成无规共聚聚丙烯（PP-R）。 PP-R管的优点是热膨胀系数小， 耐压可达4.9MPa， 可输送90℃热水。热熔连接牢固，不需铜接头，成本较低 。产生的废品可回收利用。
建筑设备基础知识与识图5-6燃气供应系统
四.室内燃气用具
2.家庭用燃气用具
四.室内燃气用具
3.燃气热水器 分为燃气快速热水器和燃气容积式热水器两类。
燃气管道埋设的最小覆土厚度（路面至管顶）见表。
埋设在车行道 埋设在非车行道(含人行道) 埋设在庭院内、绿化带及载货车不能通过之处
埋设在水田
≥0.9 ≥0.6 ≥0.3 ≥0.8
二.城市燃气的输配
管道穿越铁路、高速公路、电车轨道和城市交通干道时， 一般采用地下穿越。若在矿区和工厂区，一般采用架空敷设。 B. 市政燃气管网大都布置成环状，只是边缘地区，才采 用枝状管网。 C. 燃气由街道高压管网或次高压管网，经过燃气调压站 ，进入市政中压管网。然后经过区域的燃气调压站，进入市政 低压管网，再经小区管网接入用户。 D.调压室内设有调压器、过滤器、安全水封及阀门等，因 此，调压室宜为地上独立的建筑物。要求其净高不小于3m， 与一般房屋的水平净距不小于6m，与重要公共建筑物净距不 应小于25m。
项目
建筑物的
给水管 污水、雨水排水管
电力电缆 通信电缆
热力管道
基础 外墙面
直埋 在导管内
直埋 在管沟里
低压
0.7
0.5 1.0 0.5 1.0 1.0 1.0
地下燃气管道
中压
次高压
B
A
BA
1.5 1.5
4.5 6.5 0.5 0.5 1.0 1.5
1.2 1.2 1.5 2.0
0.5 0.5 1.0 1.5
二.城市燃气的输配
一种是管道输送，一种是瓶装供应。
1.城市燃气管道的分类
1）根据输气压力分类 低压管网p≤5kPa。中压管网5kPa＜p≤150kPa。 次高压管网150kPa＜p≤300kPa。 高压管网300kPa＜p≤150kPa。 居民和小型公共建筑一般直接由低压管道供气。中压管道 必须通过调压站，才能给低压和中压管道供气。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑设备基础知识与识图
————————————————————————————————作者：————————————————————————————————日期：
ﻩ
一、筒答题
1.建筑内给水系统由哪几部分组成?
２.水箱一般设置哪些配管?
３.常用的给水附件有哪两类?各举一例。
4．简述蒸汽供暖与热水供峻比较的优缺点。
５.简述垂直单管顺流式系统的优缺点。
6、给排水管道如何防止腐蚀？
7、机械循环热水采暖系统中异程式系统与同程式系统各有何优缺点?
８、通风与空气调节在概念上有何区别?
9、室内照明灯具有哪几种布置方式?各有什么特点?分别适用于什么场合?
１0、简述卫生器具的满水和通水试验要求。
二计算题
1.某住宅楼有住户66户,每户设有洗脸盆、低位冲洗水箱大便器、洗涤盆、浴盆各一个。
试计算该楼的设计秒流量。
当v＝１.０m/ｓ时,引入管的管径为多少?(α=１.1,k ＝0)
2、在自然热水采暖系统中，锅炉与最底层散热器的高差为8ｍ,当供水温度为９5℃(密度是96１.９2kg/m3）,回水温度为7０℃(密度是97７.8１ｋg/m3）时,则可产生循环作用压力为多少？
３、普通的15W的白炽灯的初始光通量为110 ｌｍ,普通的15W的荧光灯的初始光通量为450 lm，试比较哪种灯的发光率高？
器具名称洗脸盆洗涤盆浴盆坐便器
额定流量L/s ０.２０．2 ０.2 ０．1
一、判断：(每题2分,共20分）
１、为了检验各卫生器具与连接件接口处的严密性，卫生器具安装完毕必须进行通水试验。
（×）
2、高压蒸汽采暖系统可以采用重力回水或者机械回水方式。
（×)
P262 3、大型民用建筑设施的供电，一般电源进线为6~10ｋv,经过高压配电所,再用几路高压配电线,将电能分别送到各建筑物变电所，降为38０/220V低压，供给用电设备。
（×)
４、风机出口要有不小于管道直径的5倍的直管段，以减小涡流和阻力。
( ）
P278５、ＰE线和ＰEN线上一般不允许设开关或者熔断器。
(√ )
P265 6、低压断路器又称低压自动空气开关。
它既能带负荷通断正常的工作电路又能在短路、过负荷及电路失压时自动跳闸，因此被广泛用于低压配电系统中。
(√ ) ７、管道布置应该遵循水管让风管,有压管道让无压管道原则。
（）
8、全自动楼梯过道照明开关可根据声音传感装置随时提供照明。
(×）
P279 9、避雷针、避雷线、避雷带和避雷网都是接闪器。
（√）
10、由同一条上升电缆接出各个楼层配线电缆,电缆线对部分或全部复接的配线形式是复接式。
（）
11.从探测器到控制器之间的导线，应穿___＿＿_敷设。
( )
A．塑料管 B.阻燃塑料管 C钢管D线槽板
１2.为便于施工和维护,直管长度不超过_____＿m，否则应加设接线盒(箱)，或将管径放大一级。
( )
Ａ.1２B。
2０ C.30 D.45
1３．变配电所房间长度，超过__＿____m．不少于2个门。
（)
Ａ.5 B．7 Ｃ.1０Ｄ.12
１４．防苗接地系统的垂直接地体，每间隔＿＿_＿__＿m。
( ) A．3 B．４Ｃ．５Ｄ.９
二、多项选择题(本大疆共６小题，每小题１.5分,共9分）在每小题的五个备选项中有二个至五个是符合题目要求的,请将其代码填写在题后的括号内。
错选，多选，少选或未选均无分。
15．接受电源输入的电能,并进行____＿_等，然后向用户和用电设备分配电能的系统,称供配电系统。
( )
Ａ.检测 B.计量 C.变流 n.变压Ｅ.变阻
16.______的电力系统可以并网运行。
( ）
A.同电流Ｂ.同电压 C.同频率 D.同用电户E．同负载
１7．双电源、双变压器，低压母线分段系统,可适用于_______负荷。
( )
A.—级 B．二级 C.三级D．四级 E.五级
１8．ＣＡＴV系统由_＿＿__＿__三部分蛆成。
( )
A．信号源设备
B.前端设备
C.放大器
D.传输分配系统
Ｅ．分支器
1９．火灾自动报警系统一般由＿__＿_＿_三部分组成。
( )
A火灾探澜器
Ｂ消防紧急广播
C.火灾报警器
Ｄ.布线
E．消防通信‘
Ｐ26５ 20．自动空气开关(断路器），可用作供电线路的_____＿＿等保护。
( ）
人短路 B。
断路C过载ｎ失欠压 K.开路
三、填空题 (本大题共8小题,每空1分,共1６分）请在每小题的空格中填上正确答案。
错填、不填均无分。
2１．一个工程大气压≈_＿___＿＿____＿_＿KＰa。
２2.排水通气管高出屋面不得小于＿_＿____＿_＿____ m，且必须大于积雪厚度。
23.热水供应系统的循环方式有＿_＿＿＿________________ 三种。
24．铸铁排水立管上的检查口之间距离不宜大于_______＿______ m。
２５.建筑物的耗热量由__＿_＿_____＿_＿_和___＿＿____＿_＿＿_两部分组成。
26。
供暖系统主要由以下三部分构成:a＿＿__＿__ b＿_＿__＿_c____＿_＿。
2７.膨胀水箱上接有_＿_＿___，_＿_____,_______,＿_____＿和＿＿___＿_管五种管道。
28.热水用水量标准有两种：一种是按__＿＿______＿___＿_____＿___＿_____＿__________＿而制定的，另一种是按照卫生器具_______＿_____＿_＿＿____＿___＿_____＿_____＿_＿__而制定。
