10 电力系统暂态稳定性10. 1习题1) 什么是电力系统暂态稳定性？2）电力系统大扰动产生的原因是什么？3）为什么正常、短路、 短路切除三种状态各自的总电抗不同？对单机无限大供电系统为什么X Ⅰ＜X Ⅲ＜X Ⅱ？P Ⅰ·max ＞P Ⅲ·max ＞P Ⅱ·max ？4）短路情况下X Ⅱ如何计算？5）什么是加速面积？什么是减速面积？什么是等面积定则？6）单机无限大供电系统，设系统侧发生三相短路，试问短路时功率极限是多少？7）什么是极限切除角？8）若系统发生不对称短路，短路切除后最大可能减速面积大于短路切除前的加速面积，系统能否暂态稳定？若最大可能减速面积小于加速面积发生什么不稳定？9）分段法中t =0时和故障切除时过剩功率如何确定？10）写出分段法的计算步骤。

11）为什么说欧拉法是折线法？每段折线如何确定？12）改进欧拉法在何处做了改进？13）写出改进欧拉法的计算步骤。

14）用图解说明单相自动重合闸为什么可以提高暂态稳定性？15）试说明快关汽轮机汽门、连锁切机有何相同与不同？16）提高电力系统暂态稳定的具体措施有哪些种？原理是什么？17）提高电力系统暂态稳定的措施在正常运行时是否投入运行？18）解列点的选择应满足什么要求？19）异步运行时为什么系统需要有充足的无功功率？什么是振荡中心？设已知系统短路前、短路时、短路切除后三种情况的以标幺值表示的功角特性曲线：P 1=2sin δ、P 2=0.5sin δ、P 3=1.5sin δ及输入发电机的机械功率P T =1。

求极限切除角。

20）供电系统如图10- 1所示，各元件参数：发电机G ：P N =240MW ，U N =10.5kV,cos .ϕN =08，'=X d 03.，X 2=0.44，T J =6S ，发电机G 电势以E ‘表示；变器T 1的S N 为300MVA ，U N 为10.5/242kV ，X T1=0.14 T 2的S N 为 280MVA ，U N 为220/121kV ，X T2=0.14电力线路长l =230km 每回单位长度的正序电抗X 1= 0. 42Ω/km ，零序电抗X 0=4X 1。

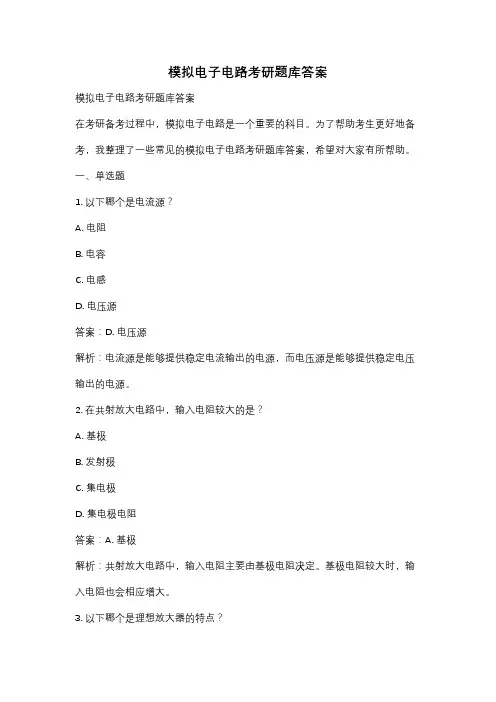

模拟电子电路考研题库答案模拟电子电路考研题库答案在考研备考过程中，模拟电子电路是一个重要的科目。

为了帮助考生更好地备考，我整理了一些常见的模拟电子电路考研题库答案，希望对大家有所帮助。

一、单选题1. 以下哪个是电流源？A. 电阻B. 电容C. 电感D. 电压源答案：D. 电压源解析：电流源是能够提供稳定电流输出的电源，而电压源是能够提供稳定电压输出的电源。

2. 在共射放大电路中，输入电阻较大的是？A. 基极B. 发射极C. 集电极D. 集电极电阻答案：A. 基极解析：共射放大电路中，输入电阻主要由基极电阻决定。

基极电阻较大时，输入电阻也会相应增大。

3. 以下哪个是理想放大器的特点？A. 无失真B. 无功率损耗C. 无噪声D. 无偏置电压答案：A. 无失真解析：理想放大器是指在输入和输出之间没有任何失真，能够将输入信号放大到与输入信号相同的比例。

二、填空题1. 电流放大倍数（β）的计算公式是_________。

答案：β = Ic/Ib解析：电流放大倍数（β）是指集电极电流（Ic）与基极电流（Ib）的比值。

2. 基极电流（Ib）的计算公式是_________。

答案：Ib = (Vb - Vbe) / Rb解析：基极电流（Ib）是指基极与发射极之间的电流，可以通过基尔霍夫定律计算得到。

三、计算题1. 已知共射放大电路的输入电阻为10 kΩ，输出电阻为5 kΩ，放大倍数为50，求输入电流和输出电流的比值。

答案：输出电流与输入电流的比值等于放大倍数，即输出电流/输入电流= 50。

2. 已知二极管的导通电压为0.7 V，负载电阻为1 kΩ，输入电压为1 V，求输出电压。

答案：由于二极管导通电压为0.7 V，所以输出电压等于输入电压减去导通电压，即输出电压 = 1 V - 0.7 V = 0.3 V。

综上所述，以上是一些常见的模拟电子电路考研题库答案，希望对考生们的备考有所帮助。

在备考过程中，除了熟悉答案外，还需要多做题、多理解原理，并注重实际操作和实验。

考研电路面试题库及答案1. 简述电路的基本组成。

答案：电路的基本组成包括电源、负载、连接导线以及控制和保护元件。

2. 电路图的三种类型是什么？答案：电路图的三种类型是：电路原理图、电路框图和电路接线图。

3. 解释欧姆定律。

答案：欧姆定律表明，在恒定温度下，通过导体的电流与导体两端的电压成正比，与导体的电阻成反比。

4. 什么是基尔霍夫电流定律？答案：基尔霍夫电流定律，也称为节点电流定律，指出在任何电路节点上，进入节点的电流之和等于离开节点的电流之和。

5. 什么是基尔霍夫电压定律？答案：基尔霍夫电压定律，也称为环路电压定律，指出在任何闭合电路环路中，沿着环路的电压降之和等于零。

6. 什么是串联电路？答案：串联电路是指电路中的元件首尾相连，电流在电路中只有一条路径。

7. 什么是并联电路？答案：并联电路是指电路中的元件两端并联连接，电流有多条路径可以流过。

8. 描述电阻的串联和并联。

答案：电阻串联时总电阻等于各个电阻之和；电阻并联时总电阻的倒数等于各个电阻倒数之和。

9. 什么是电感？答案：电感是指导体在磁场中移动时，由于电磁感应作用而产生的阻碍电流变化的性质。

10. 什么是电容？答案：电容是指两个导体之间储存电荷的能力，它与导体之间的电介质和面积有关。

11. 什么是交流电？答案：交流电是指电流方向和大小随时间周期性变化的电流。

12. 什么是直流电？答案：直流电是指电流方向和大小不随时间变化的电流。

13. 解释正弦波交流电的三要素。

答案：正弦波交流电的三要素是幅值、频率和初相位。

14. 什么是相位？答案：相位是指交流电波形在时间轴上的位置，通常以度或弧度表示。

15. 什么是谐振频率？答案：谐振频率是指电路的电抗最小，电流达到最大值时的频率。

16. 什么是功率因数？答案：功率因数是实际功率与视在功率的比值，反映了电力系统的效率。

17. 什么是三相交流电？答案：三相交流电是指由三个频率相同、幅值相等、相位相差120度的正弦波电流组成的交流电系统。

电路考研模拟试题及答案一、选择题（每题2分，共10分）1. 电路中，当电流的参考方向与实际方向相反时，电流的值为：A. 正值B. 负值C. 零D. 无法确定2. 根据基尔霍夫电压定律，在一个闭合回路中，沿着回路的电势变化之和：A. 等于零B. 等于电源电动势的代数和C. 等于电源电动势绝对值的代数和D. 无法确定3. 在交流电路中，电感元件的阻抗与频率的关系是：A. 阻抗随频率的增加而增加B. 阻抗随频率的增加而减少C. 阻抗与频率无关D. 无法确定4. 理想变压器的原、副线圈匝数比为1:2，输入电压为10V，输出电压为：A. 5VB. 10VC. 20VD. 无法确定5. 一个电路中，电阻R1和R2串联，总电阻R等于：A. R1 + R2B. R1 - R2C. R1 / R2D. R1 * R2二、简答题（每题5分，共10分）1. 什么是戴维南定理？请简述其应用条件和基本步骤。

2. 请解释什么是叠加定理，并给出一个简单的应用示例。

三、计算题（每题15分，共30分）1. 给定一个RLC串联电路，其中R=100Ω，L=0.5H，C=10μF，电源电压U=100sin(314t) V。

求电路的总阻抗Z，谐振频率f0，以及谐振时的电流I。

2. 一个电路由三个电阻R1=2Ω，R2=4Ω，R3=6Ω串联而成，连接到一个12V的直流电源上。

求电路中的总电流I，各电阻上的电压降U1，U2，U3，以及总功率P。

四、分析题（每题15分，共20分）1. 某电路由一个电源、一个电阻、一个电容和一个电感组成，形成一个RLC串联电路。

请分析当电源频率变化时，电路的阻抗如何变化，并解释其物理意义。

2. 考虑一个带有理想二极管的整流电路，二极管的正向压降为0.7V。

如果输入电压为10sin(100πt) V，求整流后的直流分量和有效值。

五、论述题（20分）1. 论述在设计一个低通滤波器时，需要考虑哪些因素，并解释为什么这些因素对滤波器的性能至关重要。

电路考研真题及答案一、选择题1. 在电路理论中，基本的电路元件包括：A. 电阻、电容、电感B. 电压源、电流源C. 电阻、电压源、电流源D. 所有上述选项答案：D2. 根据基尔霍夫电流定律，一个节点的电流之和为：A. 零B. 正无穷C. 负无穷D. 任意值答案：A二、简答题1. 请简述叠加定理的基本原理及其应用场景。

答案：叠加定理是电路分析中的一个重要定理，它指出在一个线性电路中，任何节点的电压或任何支路的电流都可以看作是由电路中各个独立电源单独作用时产生的相应电压或电流的代数和。

叠加定理适用于线性电路，可以简化复杂电路的分析过程，通过分别计算各个电源单独作用时的电路状态，然后进行叠加得到最终结果。

2. 解释什么是戴维南定理，并给出其在电路分析中的应用。

答案：戴维南定理是电路理论中的一个重要定理，它指出任何线性双端网络都可以用一个单一的电压源和一个串联电阻来等效替代，而不影响网络外电路的电压和电流。

电压源的电压等于网络两端的开路电压，串联电阻等于从网络两端看进去的等效电阻。

戴维南定理常用于简化复杂电路的分析，尤其是在需要计算网络对外部负载的影响时。

三、计算题1. 给定一个由电阻R1、R2、R3串联组成的电路，其中R1=100Ω，R2=200Ω，R3=300Ω，求电路的总电阻。

答案：串联电路的总电阻等于各个电阻值的代数和，即：\[ R_{总} = R1 + R2 + R3 = 100Ω + 200Ω + 300Ω = 600Ω \]2. 一个电路包含一个电压源Vs=10V和一个电阻R=5Ω，求通过电阻的电流I。

答案：根据欧姆定律，电流I等于电压V除以电阻R，即：\[ I = \frac{Vs}{R} = \frac{10V}{5Ω} = 2A \]请注意，以上内容仅为示例，实际的电路考研真题及答案会根据具体的考试大纲和题目要求而有所不同。

考生在准备考研时，应参考最新的考试大纲和历年真题进行复习。

东北电工面试题及答案一、选择题1. 什么是三相交流电？A. 一种电压和电流周期性变化的电能形式B. 三根导线中的电流方向相反C. 三根导线中的电压大小相等D. 三根导线中的电流大小相等答案：A2. 电力系统中的一次设备主要包括哪些？A. 变压器、断路器、继电器B. 电缆、绝缘子、避雷针C. 继电保护装置、自动装置D. 以上都是答案：A二、填空题1. 电力系统中的________是将电能从发电厂输送到用电区域的设备。

答案：输电线路2. 继电保护装置的主要作用是________和________。

答案：故障检测、故障隔离三、简答题1. 请简述电力系统的基本组成。

答案：电力系统的基本组成包括发电厂、变电站、输电线路、配电线路以及用电设备。

2. 什么是电力系统的稳定性？它包括哪几个方面？答案：电力系统的稳定性是指在正常运行或受到小扰动后，系统能够自动恢复到新的或原有的稳定状态的能力。

它主要包括静态稳定性、暂态稳定性和动态稳定性。

四、计算题1. 已知某三相异步电动机的额定功率为10kW，额定电压为380V，额定频率为50Hz，请计算其额定电流。

答案：根据功率公式 \( P = \sqrt{3} \times U \times I\times \cos\phi \)，其中 \( P \) 为功率，\( U \) 为电压，\( I \) 为电流，\( \cos\phi \) 为功率因数。

假设功率因数为0.8，则有：\[ I = \frac{P}{\sqrt{3} \times U \times \cos\phi} =\frac{10000}{\sqrt{3} \times 380 \times 0.8} \approx 13.6A \]五、论述题1. 论述电力系统自动化的优势及其在现代电力系统中的重要性。

答案：电力系统自动化的优势主要包括提高供电可靠性、优化资源配置、降低运行成本、提高系统安全性等。

在现代电力系统中，自动化技术的应用对于实现智能电网、提高能源利用效率、响应快速变化的电力需求具有重要意义。

课程名称：电力系统分析使用班级：电自2002级规定答题时间 2 小时第1/4 页一、填空题：（每空1分，共10分）1、电力网络主要由电力线路和（）组成？2、电能生产最基本首要的要求是（）。

3、连接额定电压分别为220KV和35KV两个电力网的一台降压变压器，变压器的两侧均接线路，则此变压器的变比为（）。

4、在我国110KV以上电力系统的中性点运行方式一般为（）。

5、电压降落指元件两端电压的（）。

6、在电磁环网中，由于变压器变比不匹配而产生的功率称为（）。

7、电力系统频率的一次调整，通过调节发电机组上的（）完成。

8、双绕组变压器的分接头在（）侧。

9、短路冲击电流指的是（）。

10、经过派克变换后同步发电机等效的dd、qq绕组之间的互感为（）。

二、选择题（每题1分，共10分）1、电力用户只能从一个电源获得电能的地理接线方式为（）。

A、双回路的放射式B、两端供电式C、有备用接线D、无备用接线2、中性点不接地系统，发生单相故障，非故障相电压上升为（）。

A、相电压的3倍B、相电压的2倍C、相电压D、3倍的相电压3、手算潮流时，将变电所母线上所联线路对地电纳中无功功率的一半也并入到等值负荷功率中，这一功率称为（）。

A、运算负荷功率B、运算电源功率C、等值负荷功率D、等值电源功率4、当电力系统发生故障后投入制动电阻，可增加（）。

A、有功功率差额B、电磁功率C、无功功率差额D、电抗大小5、经过派克变换后，同步发电机的电压方程中与磁链大小的改变有关的一项电势，一般被称为（）。

A、发电机电势B、变压器电势C、电压降D、都不对6、和架空输电线相比，同截面电缆的电抗（）。

A、大B、小C、相等D、都不对7、在电力系统的标幺值计算中，基准功率和基准电压之间的关系满足（）。

A、S B＝U B I B /3B、S B＝U B I BC、S B＝1.732U B I BD、S B＝3U B I B8、改变发电机端电压进行调压，通常采用（）A、顺调压B、逆调压C、常调压D、都不对X＝0.25，则发电机提供的短路电流周期9、一台发电机出口发生三相短路故障，如果发电机次暂态电抗"d分量I''为额定电流的（）。

电路考研模拟试题及答案一、选择题（每题2分，共20分）1. 在交流电路中，电感元件的阻抗与频率的关系是（）。

A. 正比B. 反比C. 无关D. 先减小后增大答案：D2. 理想变压器的变比与匝数比的关系是（）。

A. 正比B. 反比C. 无关D. 先减小后增大答案：A3. 电路中电流的参考方向可以任意选择，但必须（）。

A. 一致B. 相反C. 随机D. 与电压方向相同答案：A4. 电路中，电容元件的阻抗与频率的关系是（）。

A. 正比B. 反比C. 无关D. 先增大后减小答案：B5. 电路中，电阻元件的阻抗与频率的关系是（）。

A. 正比B. 反比C. 无关D. 先减小后增大答案：C6. 在RLC串联电路中，谐振频率的计算公式是（）。

A. f0 = 1/2π√(LC)B. f0 = 1/2π√(L/C)C. f0 = 1/2π√(LC)D. f0 = 1/2π√(1/LC)答案：B7. 在RLC并联电路中，谐振频率的计算公式是（）。

A. f0 = 1/2π√(LC)B. f0 = 1/2π√(L/C)C. f0 = 1/2π√(LC)D. f0 = 1/2π√(1/LC)答案：D8. 电路中，功率因数的定义是（）。

A. 有功功率与视在功率的比值B. 无功功率与视在功率的比值C. 有功功率与无功功率的比值D. 视在功率与无功功率的比值答案：A9. 电路中，功率因数的提高可以（）。

A. 减少线损B. 提高电压C. 降低电流D. 增加功率答案：A10. 电路中，最大功率传输定理的条件是（）。

A. 负载阻抗等于源阻抗B. 负载阻抗等于源阻抗的共轭C. 负载阻抗大于源阻抗D. 负载阻抗小于源阻抗答案：B二、填空题（每题2分，共20分）1. 在RL串联电路中，当电阻R和电感L的阻抗相等时，电路的功率因数为______。

答案：12. 电路中，电感元件的阻抗表达式为______。

答案：jωL3. 电路中，电容元件的阻抗表达式为______。

东北电力大学电机学考试试卷及参考答案2一、单项选择题（5’）1.变压器相邻两层铁心叠片的接缝要相互___。

A、对齐B、咬合C、错开D、独立答案：C2.异步电机运行时，定子绕组___。

A、短路B、开路C、接交流电源D、接直流电源答案：C3.异步电机运行时，转子绕组___。

A、短路B、开路C、接交流电源D、接直流电源答案：A4.直流发电机用原动机拖动电枢__时针方向转动，线圈边分别切割不同极性磁极下的磁场，线圈中产生了___的电动势。

A、顺，交变B、逆，交变C、顺，直流D、逆，交变答案：B5.现代社会中，___是使用最广泛的一种能源。

A、煤炭B、电能C、风能D、太阳能答案：B6.直流电动机线圈中通入直流电流时，线圈边受到___，这一对电磁力形成了作用于电枢的一个___。

A、电磁转矩，电磁力B、电磁转矩，电磁转矩C、电磁力，电磁转矩D、电磁力，电磁力答案：C7.直流电机电枢线圈每个元件的两个出线端都与换向器___相连。

A、直接B、绝缘C、换向片D、不答案：C8. ___是变压器的磁路部分，套在铁心上的___是变压器的电路部分。

A、铁轭,铁心柱B、铁心，绕组C、铁轭,铁心D、绕组,铁心柱答案：B9.三相异步电动机，启动时电抗器___定子回路。

A、并联入B、串联入C、切除并联D、切除串联答案：B二、多项选择题（5’）1.从变压器的功能上看，___和___是变压器的最主要的部分。

A、分接开关B、铁心C、绕组D、储油柜答案：BC2.变压器的额定数据主要有___。

A、额定容量B、额定电压C、额定电流D、额定频率答案：ABCD3.直流电动机模型与直流发电机模型的区别在于___。

A、电动机电枢不由原动机拖动B、磁极的方向相反C、电动机电刷直接接到直流电源上D、电动机不切割磁力线答案：AC4.根据国家标准，直流电机的额定数据有___。

A、额定容量B、额定电压C、额定电流D、额定转速答案：ABCD5.电能在___等方面都非常方便。

东北电力大学电路分析考研模拟试题〔Ⅰ〕二. 填空〔每题1分，共10分〕1．KVL表达了电路中守恒的法那么。

2．电路中，某元件开路，那么流过它的电流必为。

3．假设电路的支路数为b，节点数为n，那么独立的KCL方程数为。

4．在线性电路叠加定理分析中，不作用的独立电压源应将其。

5．如果两个单口网络端口的完全一样，那么这两个单口网络等效。

6．假设一阶电路电容电压的完全响应为uc(t)=8-3e-10t V,那么电容电压的零输入响应为。

7．假设一个正弦电压的瞬时表达式为10cos(100πt+45°)V,那么它的周期T为。

8．正弦电压u1(t)=220cos(10t+45°)V, u2(t)=220sin(10t+120°)V,那么相位差φ12＝。

9．假设电感L＝2H的电流i =2 cos(10t+30°)A (设u, i为关联参考方向)，那么它的电压u为。

10．正弦稳态电路中,假设无源单口网络吸收的复功率S~＝80＋j60 VA,那么功率因数λ＝。

*11．L1=5H,L2=2H,M=1H 的耦合电感反接串联的等效电感为。

三．求下列图单口网络的等效电路，并画等效电路图。

(15分)ab四．用结点分析法，求各结点电位和电压源功率。

(15分)1 2五．一阶电路如图，t = 0开关断开，断开前电路为稳态，求t ≥ 0电感电流i L(t) ,并画出波形。

(15分)六．含理想变压器正弦稳态相量模型电路如图，Us＝100∠0°V，求U3。

(15分)*七．含空心变压器正弦稳态电路如图，u S(t)=102cos ( 5t + 15°)V, 求电流i1(t), i2(t)。

(15分)东北电力大学电路分析考研模拟试题〔Ⅱ〕一．单项选D．10∠180°V二. 填空〔每题1分，共10分〕1．电路的两类约束是。

2．一只100Ω，1w的电阻器，使用时电阻上的电压不得超过 V。

V。
3．含 US 和 IS 两直流电源的线性非时变电阻电路，若 IS 单独作用时, R 上的电流为 I′，
当 US 单独作用时，R 上的电流为 I"，（I′与 I"
参考方向相同），则当 US 和 IS 共同作用时，R 上的功率应为
。
4．若电阻上电压 u 与电流 i 为非关联参考方向，则电导 G 的表达式
1
书山有路
*七． 含空心变压器正弦稳态电路如图，uS(t)=10 2 cos ( 5t + 15°)V,
求电流i 1(t), i 2(t)。(15 分)
电路分析 试题（Ⅱ）
一．单项选
D．10∠180°V
二. 填空 （每题 1 分，共 10 分）
1．电路的两类约束是
。
2．一只 100Ω，1w 的电阻器，使用时电阻上的电压不得超过
解得： I1 ＝ 1A
I2 ＝ －2A
6
书山有
P4
=
(I1
− I2)2 4
=
(1+ 2)2 4
=
9W 4
六 ．解： t < 0 , u C(0-) = - 2V
t > 0 , u C (0+) = u C (0-) = -2V
u C (∞) = 10 – 2 = 8V τ= (1 + 1) 0.25 = 0.5 S
= 1A
电压源单独作用
I3
=
−
6
24 + 3//
6
=
−3A
I2
=
I3
6
6 +
3
=
−3
2 3
=
−2 A
I1 ＝－ I2 ＝2A

参考答案2一、1． 变压器；2． 保证安全可靠持续供电；3． 220/38.5；4． 直接接地；5． 相量差；6． 循环功率；7． 调速器；8． 高压绕组；9． 短路电流最大可能的瞬时值；10．二、 1． D2． A3． A4． B5． B6． B7． C8． B9． B10． A三、1. 中性点不接地系统，接地点接地相电流为容性电流，可能使接地点电弧不易自行熄灭，造成弧光过电压，为了抵消容性电流，中性点经消弧线圈接地。

2.相边界条件⎪⎩⎪⎨⎧=+==00fc fa fb fc fa I I I U U &&&&&、序边界条件⎪⎩⎪⎨⎧=+==00)2()1()0()2()1(fb fb fb fb fb I I I U U &&&&& 3.线路模型在潮流计算中采用π型或T 型等值电路。

变压器在潮流计算中采用Г型等值电路。

而在短路计算中，二者均忽略对地支路的影响，因为短路故障发生后，电压下降对地支路电流远小于短路电流。

4.d d d x x x ''>'> 5.可以减小电抗标么值和提高传输功率极限；传输容量、绝缘水平和传输距离的综合要求。

6. 静态稳定：在小干扰下电力系统能否恢复到原来的稳定运行状态；暂态稳定：在大干扰下电力系统能否恢复到原来的运行状态或是过渡到新的稳定运行状态。

因为受到大干扰，电力系统结构发生变化，运行参数发生变化。

四、1）⎩⎨⎧+=+=2211004.01.0004.02.0G G P P λλ，当201=G P 、452=G P ，28.021==λλ，是最优分配。

2）⎩⎨⎧=+=+2121004.01.0004.02.0G G G G P P P P ，解得⎩⎨⎧==5.925.6721G G P P ，651>G P ，651=G P ，952=G P 2. 251*1*1==σG K ，201*2*2==σG K ，35251==N GN G f P K ，28202==N GN G f P K ， 26.121-=+∆-=∆G G K K P f ，4.4411=∆-=∆f K P G G ，3.3522=∆-=∆f K P G G 3. 36.173.968)01143115(110~***j j z U U S o o N c +=-∠-∠=∆⋅=∑06.1443.34~)(~~******j z z z z S z z S S dbcd ac db D db cd C ac +=++++= 06.143.9~~~j S S S C ac cd +=-=06.143.9~~~j S S S cd D bd +=-=D 点是功率分点五、1. 取MVA S B 50=，av B U U =18.0)*2(*==''x x d 0875.01005.10*1==N B T S S x 105.0*2=T x 151.111550402*==n x 151.011550100*4.02)*1(==L x 454.0151.0*3)*0(==L xj x x x j z z L T d343.0)2()1(1)2()1(=++''==∑∑ j x x x z n T L 784.032*2)0()0(=++=∑ )2()0()*1(90679.0471.100.1558.0343.0343.000.1f f o o o f I I jj j j I &&&==-∠=∠=++∠= )(513.03679.033)1(kA U S I I av Bf f =⋅==2. T1中性点电压为f 点零序电压，kV U U I z U U BBf f T 3.353*679.0*784.03)*0()*0()0(1====∑&T2中性点电压为kV U S x I U av Bn f T 45.2040*3*679.0*33)0(2===。

东北电力大学电力系统分析分析简答题1东北电力大学电力系统分析分析简答题1.电力网，电力系统和动力系统的定义是什么？（p2）答: 电力系统：由发电机、发电厂、输电、变电、配电以及负荷组成的系统。

电力网：由变压器、电力线路、等变换、输送、分配电能的设备组成的部分。

动力系统：电力系统和动力部分的总和。

2.电力系统的电气接线图和地理接线图有何区别？（p4-5）答：电力系统的地理接线图主要显示该系统中发电厂、变电所的地理位置，电力线路的路径以及它们相互间的连接。

但难以表示各主要电机电器间的联系。

电力系统的电气接线图主要显示该系统中发电机、变压器、母线、断路器、电力线路等主要电机电器、线路之间的电气结线。

但难以反映各发电厂、变电所、电力线路的相对位置。

3.电力系统运行的特点和要求是什么？（p5）答：特点：（1）电能与国民经济各部门联系密切。

（2）电能不能大量储存。

(3)生产、输送、消费电能各环节所组成的统一整体不可分割。

（4）电能生产、输送、消费工况的改变十分迅速。

（5）对电能质量的要求颇为严格。

要求：（1）保证可靠的持续供电。

（2）保证良好的电能质量。

（3）保证系统运行的经济性。

4.电网互联的优缺点是什么？（p7）答：可大大提高供电的可靠性，减少为防止设备事故引起供电中断而设置的备用容量；可更合理的调配用电，降低联合系统的最大负荷，提高发电设备的利用率，减少联合系统中发电设备的总容量；可更合理的利用系统中各类发电厂提高运行经济性。

同时，由于个别负荷在系统中所占比重减小，其波动对系统电能质量影响也减小。

联合电力系统容量很大，个别机组的开停甚至故障，对系统的影响将减小，从而可采用大容高效率的机组。

5.我国电力网的额定电压等级有哪些？与之对应的平均额定电压是多少？系统各元件的额定电压如何确定？（p8-9）答：额定电压等级有（kV）：3、6、10、20、35、60、110、154、220、330、500、750、1000平均额定电压有（kV）：3.15、6.3、10.5、37、115、230、345、525系统各元件的额定电压如何确定：发电机母线比额定电压高5%。

东北电力大学电力系统分析考试试卷及参考答案2一、单项选择题（5’）1.输电线路反映线路带电时绝缘介质中产生泄漏电流及导线附近空气游离而产生的有功功率损失的是( )。

A、电阻B、电感C、电导D、电容答案：C2.元件首末端两点电压的数值差叫做( )。

A、功率损耗B、电压损耗C、电压降落D、电压偏移答案：B3.我国规定农村电网允许电压偏移范围为：( )A、±5%B、±7%C、-10%～+5%D、-10%～+7.5%答案：D4.理想同步发电机定子有( )。

A、静止的三相绕组a,b,cB、旋转的相线绕组a,b,cC、励磁绕组fD、纵轴阻尼绕组D答案：A5.开式电力网的潮流计算方法适用于( )的潮流计算。

A、主干网B、配电网C、输电网络D、次级输电网络答案：B6.( )既是唯一的有功功率电源，又是基本的无功功率电源A、变压器B、发电机C、电动机D、静态补偿器答案：B7.对于大型网络，常采用( )的调压方式。

A、逆调压B、顺调压C、常调压D、不调压答案：A8.对于小型网络，常采用( )的调压方式。

A、逆调压B、顺调压C、常调压D、不调压答案：B9.电力系统静态稳定是指电力系统在某一运行方式下受到一个( )后，能否恢复到它原来运行状态的能力。

A、冲击B、小干扰C、大干扰D、故障答案：B10.直流输电系统的关键设备是( )。

A、升压设备B、换流设备C、传输设备D、保护设备答案：B11.对于中型网络，常采用( )的调压方式。

A、逆调压B、顺调压C、常调压D、不调压答案：C二、多项选择题（5’）1.降低网损的技术措施包括( )。

A、现场调查法B、标准调查法C、财务报表法D、流程图法答案：ABCD2.在同一时间内，电力网损耗电量占供电量的百分比，称为( )_。

A、电力网的损耗率B、损耗C、网损率D、线损率答案：ACD3.电力系统不对称故障包括( )。

A、单相接地短路B、三相短路C、两相短路接地D、单相断开答案：ACD4.电力系统稳定性的干扰是指( )。

U S βI 1 aba bR 2002硕士研究生入学试题考试科目： (421) 电路适用专业：(080802) 电力系统及其自动化 (080803) 高电压与绝缘技术 (080804) 电力电子与电力传动(答案必须写在答题纸上,写在试题或其它纸上无效)1. 图一所示的直流电路中，N 0为无源线性电阻网络，已知a 、b 端的开路电压为U 0，输入电阻为R 0，试求：当负载电阻为R= ∞ 和R=0时的电流I =？（8分） 2. 图二所示的直流电路中，电源电压U S = 6 V ，R=10 Ω，β =2，R L 为可任意调节的负载电阻（不能断开），试求负载电流I L 。

（10分）RI a I L+ I 1U S R- - R R L图一 图二3. 图三所示的正弦交流电路，已知：U S =100 V ，I L =10 A ，I C =15 A ，若使电压U S超前U ab 的角度为450，试求参数R 、X L 和X C 的数值。

(10分) 4. 图四所示的A 为有源单端口网络，其端口a 、b 的开路电压为10∠00，短路电流为2∠53.10，负载电阻R= 4Ω，为使负载获得最大功率，图中连接了两个电感，试求：1) 所需要的X L1和X L2的数值；2) 负载获得的最大功率是多少？ ( 10分)+ R X L X C- L I C I X L2图三 图四 5. 图五所示的正弦交流电路，u S =14cos2t V ，试求：电流i 1和i 2。

(10分) 6. 图六所示三相四线制的电路中，对称三相电源的相电压为220 V ，两组对称负载分别为：Z 1 =24+j18 Ω，Z 2 = 8+j6 Ω；单相负载Z 3 =100 Ω；试求：1) 三相电流和中线电流；2) 三相电路的有功功率P 和无功功率Q 。

(10分)X L1U S + bN 0Ai L (t)i k (t)u S B I C I N I 10V F 91u C (t) u C1u C2i 1 i 2 1H A+ 4Ω 2Ω * * Z 12H 2H 4Ω - C Z 3 2:1 Z 2图五 图六7. 图七所示的电路中，电源 V t t u S 942cos 2100)30314cos(22200++=，欲使输出电压u 0中不含有基波电压分量，试求：1) 电容C 的数值；2) 输出电压u 0的表达式。

东北电力学院考试试卷课程名称：电力系统分析使用班级：电自2003级规定答题时间 2 小时第1/4 页一、填空题：（每空1分，共10分）1、电力网络主要由电力线路和（）组成？2、电能生产最基本首要的要求是（）。

3、连接额定电压分别为220KV和35KV两个电力网的一台降压变压器，变压器的两侧均接线路，则此变压器的变比为（）。

4、在我国110KV以上电力系统的中性点运行方式一般为（）。

5、电压降落指元件两端电压的（）。

6、在电磁环网中，由于变压器变比不匹配而产生的功率称为（）。

7、电力系统频率的一次调整，通过调节发电机组上的（）完成。

8、双绕组变压器的分接头在（）侧。

9、短路冲击电流指的是（）。

10、经过派克变换后同步发电机等效的dd、qq绕组之间的互感为（）。

二、选择题（每题1分，共10分）1、电力用户只能从一个电源获得电能的地理接线方式为（）。

A、双回路的放射式B、两端供电式C、有备用接线D、无备用接线2、中性点不接地系统，发生单相故障，非故障相电压上升为（）。

A、相电压的3倍B、相电压的2倍C、相电压D、3倍的相电压3、手算潮流时，将变电所母线上所联线路对地电纳中无功功率的一半也并入到等值负荷功率中，这一功率称为（）。

A、运算负荷功率B、运算电源功率C、等值负荷功率D、等值电源功率5、经过派克变换后，同步发电机的电压方程中与磁链大小的改变有关的一项电势，一般被称为（）。

A、发电机电势B、变压器电势C、电压降D、都不对6、和架空输电线相比，同截面电缆的电抗（）。

A、大B、小C、相等D、都不对7、在电力系统的标幺值计算中，基准功率和基准电压之间的关系满足（）。

A、S B＝U B I B /3B、S B＝U B I BC、S B＝1.732U B I BD、S B＝3U B I B8、改变发电机端电压进行调压，通常采用（）A、顺调压B、逆调压C、常调压D、都不对X＝0.25，则发电机提供的短路电流周期9、一台发电机出口发生三相短路故障，如果发电机次暂态电抗"d分量I''为额定电流的（）。

模拟综合试卷一一．填充题1．集成运算放大器反相输入端可视为虚地的条件是a ，b 。

2．通用运算放大器的输入级一般均采用察动放大器，其目的是a ,b 。

3．在晶体三极管参数相同，工作点电流相同条件下，共基极放大电路的输入电阻比共射放大电路的输入电阻。

4．一个NPN晶体三极管单级放大器，在测试时出现顶部失真，这是失真。

5．工作于甲类的放大器是指导通角等于，乙类放大电路的导通角等于，工作于甲乙类时，导通角为。

6．甲类功率输出级电路的缺点是，乙类功率输出级的缺点是故一般功率输出级应工作于状态。

7．若双端输入，双端输出理想差动放大电路，两个输入电压ui1=ui2,则输出电压为 V；若ui1=1500µV, ui2=500µV，则差模输入电压uid为µV，共模输入信号uic为µV。

8．由集成运放构成的反相比例放大电路的输入电阻较同相比例放大电路的输入电阻较。

9．晶体三极管放大器的电压放大倍数在频率升高时下降，主要是因为的影响。

10．在共射、共集、共基三种组态的放大电路中，组态电流增益最；组态电压增益最小；组态功率增益最高；组态输出端长上承受最高反向电压。

频带最宽的是组态。

二．选择题1．晶体管参数受温度影响较大，当温度升高时，晶体管的β，ICBO,uBE的变化情况为（）。

A．β增加，ICBO,和 uBE减小 B. β和ICBO增加，uBE减小C．β和uBE 减小，ICBO增加 D. β、ICBO和uBE都增加2．反映场效应管放大能力的一个重要参数是（）A. 输入电阻B. 输出电阻C. 击穿电压D. 跨导3．双端输出的差分放大电路主要（）来抑制零点飘移。

A. 通过增加一级放大B. 利用两个C. 利用参数对称的对管子D. 利用电路的对称性4．典型的差分放大电路由双端输出变为单端输出，共模电压放大倍数（）。

A. 变大B. 变小C. 不变D. 无法判断5．差分放大电路的共模抑制比KCMR越大，表明电路（）A. 放大倍数越稳定B. 交流放大倍数越大C. 直流放大倍数越大D. 抑制零漂的能力越强6．负反馈放大电路以降低电路的（）来提高嗲路的其他性能指标。
