承插型盘扣式钢管支架施工方案一、项目背景承插型盘扣式钢管支架是一种常用的钢管支撑结构，广泛应用于大型工业厂房、桥梁、高层建筑及地铁等工程的施工中，用于提供临时的承载和支撑功能。

本施工方案将详细介绍承插型盘扣式钢管支架在施工中的步骤和注意事项。

二、施工准备1.确定施工方案：结合工程要求和实际情况，确定承插型盘扣式钢管支架的设计方案，并编制详细的施工图纸。

2.采购材料：根据设计要求和施工图纸，采购符合标准的钢管、承插件、托座等材料。

3.准备设备：准备必要的施工设备，包括起重机械、电焊机、铣床等。

三、施工步骤1.图纸校核：施工前应将施工图纸与设计图纸进行校核，确保设计与施工的一致性。

2.标定基准线：根据设计要求，采用水平仪等工具，在施工区域确定基准线，为后续钢管的安装提供参考。

3.安装支架底座：根据设计要求，选择合适的底座类型，如抗滑托座或定位托座。

将座台焊接或调整到水平面上，并根据图纸要求进行固定。

4.搭设钢管支架：安装底座后，根据图纸的指示，将钢管依次插入承插式接头中，直到完全插入。

然后将钢管依次连接起来，直至搭设完整的支架结构。

5.调整与固定：在钢管安装完成后，使用水平仪或测量工具检查支架的水平度和垂直度。

如有不符合标准的情况，及时调整支架，确保达到设计要求。

调整完成后，使用螺栓或焊接等方式将支架稳定固定。

6.安装配套设施：根据工程要求，安装配套的脚手架、挡板、安全网等设施，确保施工过程的安全性。

7.完成验收：在施工完成后，进行质量验收，并编制详细的施工记录。

如发现问题或不符合要求的地方，及时进行整改。

四、施工注意事项1.安全第一：在施工过程中，严格遵守安全操作规程，使用合格的施工设备和个人防护用品。

严禁在高处行走或操作时不使用防滑鞋或安全带。

2.施工质量：各部位的连接要牢固可靠，不得存在掉落、松动等现象。

支架的水平度和垂直度要达到设计要求。

3.施工组织：根据施工图纸和现场情况，合理安排施工顺序和施工方法，确保施工效率和质量。

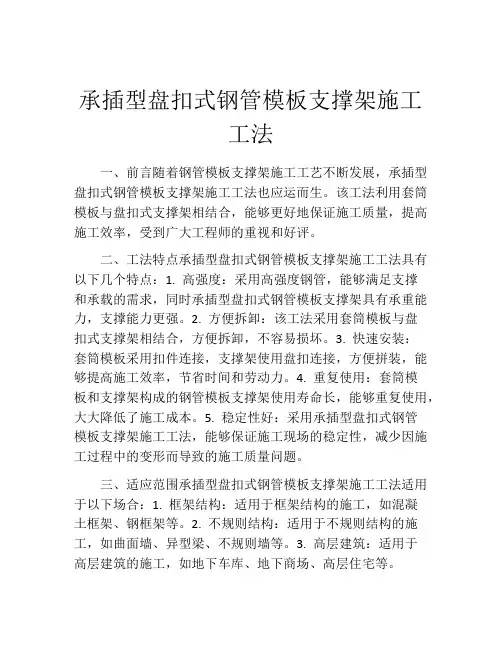

承插型盘扣式钢管模板支撑架施工工法一、前言随着钢管模板支撑架施工工艺不断发展，承插型盘扣式钢管模板支撑架施工工法也应运而生。

该工法利用套筒模板与盘扣式支撑架相结合，能够更好地保证施工质量，提高施工效率，受到广大工程师的重视和好评。

二、工法特点承插型盘扣式钢管模板支撑架施工工法具有以下几个特点：1. 高强度：采用高强度钢管，能够满足支撑和承载的需求，同时承插型盘扣式钢管模板支撑架具有承重能力，支撑能力更强。

2. 方便拆卸：该工法采用套筒模板与盘扣式支撑架相结合，方便拆卸，不容易损坏。

3. 快速安装：套筒模板采用扣件连接，支撑架使用盘扣连接，方便拼装，能够提高施工效率，节省时间和劳动力。

4. 重复使用：套筒模板和支撑架构成的钢管模板支撑架使用寿命长，能够重复使用，大大降低了施工成本。

5. 稳定性好：采用承插型盘扣式钢管模板支撑架施工工法，能够保证施工现场的稳定性，减少因施工过程中的变形而导致的施工质量问题。

三、适应范围承插型盘扣式钢管模板支撑架施工工法适用于以下场合：1. 框架结构：适用于框架结构的施工，如混凝土框架、钢框架等。

2. 不规则结构：适用于不规则结构的施工，如曲面墙、异型梁、不规则墙等。

3. 高层建筑：适用于高层建筑的施工，如地下车库、地下商场、高层住宅等。

四、工艺原理承插型盘扣式钢管模板支撑架施工工法采用套筒模板与盘扣式支撑架相结合，在施工中能够更好地保证施工质量和施工效率。

1. 施工工法与实际工程之间的联系承插型盘扣式钢管模板支撑架施工工法能够满足不同类型和结构的建筑施工需求，适用于各种建筑结构的施工。

2. 采取的技术措施该工法采用高强度钢管和盘扣式支撑架相结合，构成稳定可靠的钢管模板支撑架，能够满足不同类型建筑结构的施工需求。

五、施工工艺承插型盘扣式钢管模板支撑架施工工艺主要分为以下阶段：1. 地基准备：在施工现场经行地基准备，保证施工现场平整牢固。

2. 立柱安装：依据设计方案安装钢管立柱，排除立柱的偏差和高低不平问题。

XXXX工程建筑施工插槽式钢管模板支撑架（快拆架）施工方案编制：审核：批准：编制单位：编制日期：年月日目录一、编制依据....................................... 错误!未定义书签。

1、文件依据..................................... 错误!未定义书签。

2、编制原则..................................... 错误!未定义书签。

二、工程概况....................................... 错误!未定义书签。

三、施工准备....................................... 错误!未定义书签。

1、技术准备..................................... 错误!未定义书签。

2、材料准备..................................... 错误!未定义书签。

3、人力准备..................................... 错误!未定义书签。

四、施工方法....................................... 错误!未定义书签。

1、工艺流程..................................... 错误!未定义书签。

2、施工要点..................................... 错误!未定义书签。

3、质量监测..................................... 错误!未定义书签。

五、质量保证措施................................... 错误!未定义书签。

六、安全措施....................................... 错误!未定义书签。

七、环保措施....................................... 错误!未定义书签。

目录一、编制依据 (2)二、工程概况 (2)三、支撑系统构造 (2)四、安装施工工艺 (6)五、安全、质量保证措施 (7)六、计算书 (9)一、编制依据1、《建筑施工承插型盘扣式钢管支架安全技术规范》JGJ231-2011；2、《混凝土结构设计规范》GB50010-2002；3、《建筑结构荷载规范》GB 50009-2001；4、《建筑工程施工质量验收统一标准》GB50300-2001；5、《建筑施工模板安全技术规程》（JGJ162-2008）；6、施工图纸；二、工程概况本工程是西安市未央区先锋村城中村改造住宅安置楼(先锋花园小区南区)，位于西安市北郊北二环北侧，太华北路东侧，凤城一路南侧。

是陕西大明宫建设开发有限公司开发，陕西大成建设投资管理有限责任公司监理，湖南省第五工程有限公司总承包。

我公司承建的南区III标段由16#～20#楼主楼及裙楼、地库部分组成。

D、F两种住宅单体构成，一层地下车库，住宅楼是剪力墙结构，车库为框架结构，建筑面积约为96974.99㎡。

三、支撑系统构造1、承插型盘扣式支撑体系的选择根据工地的实际情况，本着安全、可靠、省时、省力的原则，经过比较分析，本工程采用盘扣直插式钢管脚手架，梁板采用钢管满堂支撑方式搭设。

盘扣直插式钢管脚手架具有以下的特点：（1）这种脚手架主要是对钢管脚手架的扣件进行改进，集其它产品优点于一体，可替代扣件式钢管脚手架、门式架等多种脚手架。

有着一扣就成的特点，它具有容易搬运、便于管理、使用方便，安装简单，拆卸快速的高效、实用、经济、美观之优点。

（2）整个脚手架是由盘扣替代杆件之间的连接构件；竖向直插式接长套筒替代对接连接扣件；横杆接头替代直角扣件；盘扣、竖向接长套筒直接焊接在立杆上，变成三件合一。

横杆接头直接焊接在横杆的两端，变成二件合一。

改变了原来扣件式钢管脚手架需要多个组件形成架体模式，省去了扣件式钢管脚手架规范中有关驳接的许多规定和搭接程序；进行定型标准化设计，杜绝了作业人员许多不规范行为，从而保证了施工安全。

XX模板工程专项施工方案范本编制人： XXX审核人： XXX审批负责人： XXX编制日期： XXX审批时间： XXX目录1 工程概况 (4)1.1 工程主要情况 (4)1.2 支模体系搭设概况 (4)2 编制依据 (5)2.1 与工程建设有关的法律、法规 (5)2.2 工程设计文件 (5)3 施工计划 (6)3.1 材料和设备计划 (6)3.2 施工进度计划.................... 错误!未定义书签。

4 施工工艺技术......................... 错误!未定义书签。

4.1基础处理........................ 错误!未定义书签。

4.2模板及支撑配设.................. 错误!未定义书签。

4.2主要技术措施.................... 错误!未定义书签。

4.3支架验收........................ 错误!未定义书签。

4.3混凝土施工...................... 错误!未定义书签。

5施工安全保证措施...................... 错误!未定义书签。

5.1模板专项工程管理的组织机构...... 错误!未定义书签。

5.2模板施工安全技术措施............ 错误!未定义书签。

5.3模板拆除安全技术措施............ 错误!未定义书签。

6 劳动力计划 .......................... 错误!未定义书签。

6.1专职安全生产管理人员............ 错误!未定义书签。

6.2 特种作业人员.................... 错误!未定义书签。

7 计算及相关图纸....................... 错误!未定义书签。

附件1 板模板及支撑计算书.......... 错误!未定义书签。

附件2 梁模板及支撑计算书.......... 错误!未定义书签。

建筑施工承插型键槽式钢管支撑架技术标准下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 引言在建筑施工中，钢管支撑架是一种常用的支撑结构，用于支撑施工过程中的临时荷载。

承插型键槽式钢管支模架体系施工工法申报海南省省级工法相关材料浙江国泰建设集团有限公司海南第五建设工程有限公司二〇一五年十月申报资料目录1、海南省工程建设工法申报表 (2)2、工法文本 (10)3、企业级工法的批准文件………………………………………………………254、工法应用和效益证明 (28)5、科技情报部门出具的科技查新报告 (35)6、工法关键技术专利证书…………………………………………………………427、反映工法实际施工的照片 (44)1、海南省工程建设工法申报表海南省工程建设工法申报表（2014年度）工法名称：承插型键槽式钢管支模架体系施工工法申报单位：浙江国泰建设集团有限公司海南第五建设工程有限公司海南省住房和城乡建设厅制填写说明1．“申报单位”栏：应为工法的主要完成单位。

2.“主要完成单位”栏：完成单位不得超过2个，完成单位之间不存在上下级或控股关系。

并应当与“主要完成单位意见”栏中的签章一致。

3．“通讯地址”及“联系人”：指申报单位的地址和联系人。

4.“主要完成人”栏：最多填写5人。

5.“重新申报项目”指该工法已批准为省级工法，有效期超过六年，但其关键技术有所创新，仍具有先进性和较高推广应用价值的工法。

6.“工法应用工程名称及时间”栏：最少填写3项工程，如工程应用少于3项，应填写申报书中“工法成熟、可靠性说明”栏。

若关键技术属填补国内空白或为创新技术的情形，提供的工程实例不少于二项。

7.工法关键技术涉及有关专利的，应在“关键技术及保密点”栏注明专利号。

2、工法文本申报海南省省级工法文本承插型键槽式钢管支模架体系施工工法二〇一五年十月承插型键槽式钢管支模架体系施工工法1 前言1.0.1随着建筑施工技术的不断发展，施工现场使用的钢管有很多，主要有扣件式、碗扣式和承插式（盘扣式、盘销式）等工具式钢管支模架。

上述各种钢管支架连接节点主要有以下缺点：一、扣件式钢管支架连接节点在实际搭建钢管支架时，搭设工序繁杂，扣件种类较多，钢管和扣件混合堆放易损坏，扣件拧紧力矩难以达到要求，且工作人员的劳动强度较大，安全性差。

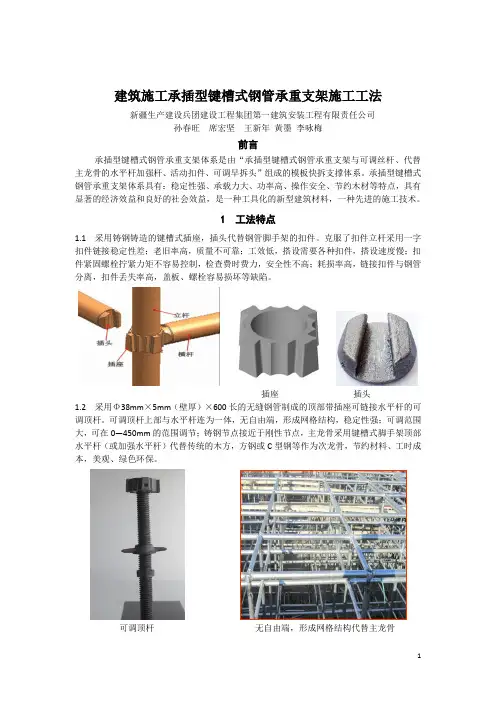

建筑施工承插型键槽式钢管承重支架施工工法新疆生产建设兵团建设工程集团第一建筑安装工程有限责任公司孙春旺席宏坚王新年黄墨李咏梅前言承插型键槽式钢管承重支架体系是由“承插型键槽式钢管承重支架与可调丝杆、代替主龙骨的水平杆加强杆、活动扣件、可调早拆头”组成的模板快拆支撑体系。

承插型键槽式钢管承重支架体系具有：稳定性强、承载力大、功率高、操作安全、节约木材等特点，具有显著的经济效益和良好的社会效益，是一种工具化的新型建筑材料，一种先进的施工技术。

1 工法特点1.1 采用铸钢铸造的键槽式插座，插头代替钢管脚手架的扣件。

克服了扣件立杆采用一字扣件链接稳定性差；老旧率高，质量不可靠；工效低，搭设需要各种扣件，搭设速度慢；扣件紧固螺栓拧紧力矩不容易控制，检查费时费力，安全性不高；耗损率高，链接扣件与钢管分离，扣件丢失率高，盖板、螺栓容易损坏等缺陷。

插座插头1.2 采用Φ38mm×5mm（壁厚）×600长的无缝钢管制成的顶部带插座可链接水平杆的可调顶杆。

可调顶杆上部与水平杆连为一体，无自由端，形成网格结构，稳定性强；可调范围大，可在0—450mm的范围调节；铸钢节点接近于刚性节点，主龙骨采用键槽式脚手架顶部水平杆（或加强水平杆）代替传统的木方，方钢或C型钢等作为次龙骨，节约材料、工时成本，美观、绿色环保。

可调顶杆无自由端，形成网格结构代替主龙骨1.3 规格少、标准化，通用性强。

立杆规格：0.4米，1.1米，2.1米，2.4米，2.5米，2.6米六种规格。

水平杆规格：0.3米，0.6米，0.9米，1.0米，1.2米，1.5米六种规格。

能适宜各种建筑的不同层高和开间尺寸的要求，搭设的架体标准、规范、美观。

搭设的架体标准、规范、美观1.4 采用水切锯下料，尺寸偏差小。

尺寸偏差控制在±0.2mm以内。

定尺工装，半自动落料，切口垂直度调节工装等自制工装，使立杆、水平杆、57套管的下料质量高、速度快，提高了效率。

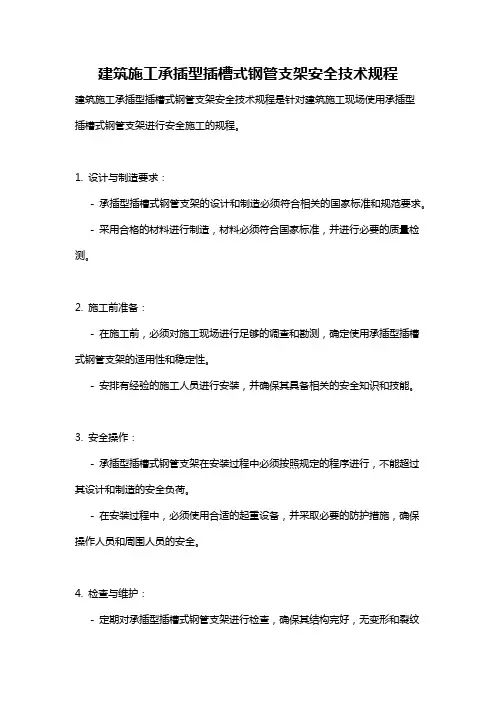

建筑施工承插型插槽式钢管支架安全技术规程
建筑施工承插型插槽式钢管支架安全技术规程是针对建筑施工现场使用承插型
插槽式钢管支架进行安全施工的规程。

1. 设计与制造要求：
- 承插型插槽式钢管支架的设计和制造必须符合相关的国家标准和规范要求。

- 采用合格的材料进行制造，材料必须符合国家标准，并进行必要的质量检测。

2. 施工前准备：
- 在施工前，必须对施工现场进行足够的调查和勘测，确定使用承插型插槽式钢管支架的适用性和稳定性。

- 安排有经验的施工人员进行安装，并确保其具备相关的安全知识和技能。

3. 安全操作：
- 承插型插槽式钢管支架在安装过程中必须按照规定的程序进行，不能超过其设计和制造的安全负荷。

- 在安装过程中，必须使用合适的起重设备，并采取必要的防护措施，确保操作人员和周围人员的安全。

4. 检查与维护：
- 定期对承插型插槽式钢管支架进行检查，确保其结构完好，无变形和裂纹
等缺陷。

- 发现问题时，及时采取维修和更换措施，确保支架的稳定性和安全性。

5. 应急措施：
- 在施工现场必须配备相应的急救设备和人员，并制定应急预案，以应对可能发生的突发情况。

- 所有人员必须熟悉应急预案，并按照规定的程序进行应对和处理。

以上是建筑施工承插型插槽式钢管支架安全技术规程的基本要点，通过遵守和执行这些规程，可以提高施工过程中钢管支架的安全性和稳定性，保障施工人员的生命安全和施工质量。

提高承插型键槽式钢管支架的生产合格率XXXXXXQC小组发表：XXXX课题类型：现场型产品简介承插型键槽式钢管支架产品由兵团建工一建于2014年立项，2015年开始项目实施生产的新型建筑施工内支撑架体产品，并在2015年7月成功申报了自治区新产品项目并获得了新产品鉴定证书和科技行业推广证书，2016年编写了自治区工法。

公司根据产品需要和行业规范制订了承插型键槽式钢管连接承重支架企业生产标准、完成了该产品各规格的型式试验，产品经自治区经信委和质量监督研究院一致同意推广，并于2018年成功发布了地方标准《建筑施工承插型键槽式钢管支架安全技术规程》。

该产品具有良好的安全性和经济性，目前在房屋建筑领用有广泛的使用。

小组概况一、选题理由承插型键槽式钢管支架产品是兵团一建集团机械设备公司2015从内地引进的新型产品，用于房屋建筑工程内支撑体系；该产品在机械设备公司建立两条产品生产线，年平均生产量超过3000吨。

在工程项目部返还承插型键槽式钢管支架产品后，小组对前一年承插型键槽式钢管支架产品使用情况进行了调查，同时对产品损坏原因进行了初步的分析和研究，发现大多数产品损坏均由焊接质量问题引起的，于是小组成员对产品损坏情况进行了统计和分析，发现均为插头焊接不牢、插头掉落、插头开裂等问题，由于损坏产品维修材料成本、人工成本和时间成本很大，根据计算：损坏的承插型键槽式钢管支架维修成本超过400元/吨；按前期统计数据，产品生产合格率为93.07%，则不合格产品约为207.9吨，整体维修成本约为83160元。

较低的产品合格率不仅造成了我单位较大的经济损失，同时对该产品的市场推广使用有较大影响，因此兵团一建QC小组通过讨论、研究，确定以“提高承插型键槽式钢管支架的生产合格率”为题开展质量管理活动。

二、现状调查下图是小组成员刘明军和廖卫东于2019年7月调查承插型键槽式钢管支架产品损坏情况拍摄的相关照片从下图承插型键槽式钢管支架产品损坏的情况来看，超过95%的杆件是由于虚焊、焊接不牢固导致插头掉落、或者插头损坏。

建筑施工承插型键槽式钢管承重支架施工工法新疆生产建设兵团建设工程集团第一建筑安装工程有限责任公司孙春旺席宏坚王新年黄墨李咏梅前言承插型键槽式钢管承重支架体系是由“承插型键槽式钢管承重支架与可调丝杆、代替主龙骨的水平杆加强杆、活动扣件、可调早拆头”组成的模板快拆支撑体系。

承插型键槽式钢管承重支架体系具有：稳定性强、承载力大、功率高、操作安全、节约木材等特点，具有显著的经济效益和良好的社会效益，是一种工具化的新型建筑材料，一种先进的施工技术。

1 工法特点1.1 采用铸钢铸造的键槽式插座，插头代替钢管脚手架的扣件。

克服了扣件立杆采用一字扣件链接稳定性差；老旧率高，质量不可靠；工效低，搭设需要各种扣件，搭设速度慢；扣件紧固螺栓拧紧力矩不容易控制，检查费时费力，安全性不高；耗损率高，链接扣件与钢管分离，扣件丢失率高，盖板、螺栓容易损坏等缺陷。

插座插头1.2 采用Φ38mm×5mm（壁厚）×600长的无缝钢管制成的顶部带插座可链接水平杆的可调顶杆。

可调顶杆上部与水平杆连为一体，无自由端，形成网格结构，稳定性强；可调范围大，可在0—450mm的范围调节；铸钢节点接近于刚性节点，主龙骨采用键槽式脚手架顶部水平杆（或加强水平杆）代替传统的木方，方钢或C型钢等作为次龙骨，节约材料、工时成本，美观、绿色环保。

可调顶杆无自由端，形成网格结构代替主龙骨1.3 规格少、标准化，通用性强。

立杆规格：0.4米，1.1米，2.1米，2.4米，2.5米，2.6米六种规格。

水平杆规格：0.3米，0.6米，0.9米，1.0米，1.2米，1.5米六种规格。

能适宜各种建筑的不同层高和开间尺寸的要求，搭设的架体标准、规范、美观。

搭设的架体标准、规范、美观1.4 采用水切锯下料，尺寸偏差小。

尺寸偏差控制在±0.2mm以内。

定尺工装，半自动落料，切口垂直度调节工装等自制工装，使立杆、水平杆、57套管的下料质量高、速度快，提高了效率。

新型承插型盘扣式脚手架施工质量控制课题类型：攻关型小组注册编号：ZHHC-SH-QC-2016-01 课题注册编号：ZHHCSH-001/2016中核华兴建设有限公司上海分公司杭州辉瑞项目部QC小组2017年6月1目录1、工程概况： (3)2、QC小组简介： (3)3、选题理由： (4)4、现状调查 (4)5、提出方案，可行性论证 (5)6、原因分析 (6)7、要因确认 (7)8、制定对策 (8)9、对策实施 (8)10、效果检查 (12)11、巩固措施 (14)12、体会与打算 (14)21、工程概况：辉瑞生物制药（杭州）工业厂房工程是由辉瑞生物制药（杭州）有限公司投资新建的生物制药厂房。

工程建筑面积31933 m2。

主要由生产辅助厂房（三层混凝土框架结构，建筑高度17米，层高6.5米，局部层高10米）/制剂生产厂房（三层混凝土框架结构，建筑高度23米，层高8米）/动力站房（二层混凝土框架结构，建筑高度16.5米，层高8米）及其他配套设施组成。

2、QC小组简介：为实现本工程的质量目标和满足业主高质量要求，项目部于2016年10月组建了中核华兴建设有限公司上海分公司杭州辉瑞QC小组。

经公司安全运营部注册，小组注册编号ZHHCQC-SH-2016-01。

由项目经理担任组长，对本工程新型承插型盘扣式脚手架施工质量进行质量攻关活动，小组成立见附图1，具体概况见附表1。

附图1 QC小组成立会小组概况附表1小组名称中核华兴建设有限公司上海公成立时间2016年课题类型攻关型司杭州辉瑞项目部QC小组10月小组注册编号ZHHC-SH-QC-2016-注册日期2016年课题ZHHC-001/201601 10月注册号小组活动时间2016年10月-2017年6月活动次数出勤率100%小组分工姓名年龄文化程度部门职务接受TQC职责班组职称教育课时组长郑刚38 本科管理部项目经理50现场总指挥副组长方案编制郑浩35 本科技术部项目总工50 现场技术指导组员技术交底潘杰28 本科技术部技术员50 资料整理组员质量控制董义民47 大专质量部质量经理50 数据汇编组员孔超32 大专材设部材料主管50 材料供应组员李中林42 大专施工部施工经理50 现场施工安排组员罗在全25模板高中施工班组班组长50杨正彪38砌筑、装饰审核：郑刚制表：董义民日10年/12年获“上海市QC成果一等奖3、选题理由：工业厂的层高、跨度变化较大，楼板支模体系采用钢管扣件式支撑体系，在荷载作用下，易产生架体下位移和失稳，且目前建筑市场中的钢管、扣件普遍存在壁厚偏差较大现象，在可靠性、安全性存在诸多不足，周转材料现场管理上容易损坏和丢失。

目录第一章工程概况 (4)一、编制依据 (4)1、编制依据 (4)2、编制说明 (4)二、工程概况 (4)三、盘扣式脚手架设计概要 (5)1、盘扣式脚手架构配件简述 (5)2、承插型盘扣式支架设计方案 (6)第二章承插型盘扣式钢管支撑体系主要材料及型号 (7)第三章施工技术措施 (9)一、承插型盘扣式支撑的施工 (9)1、施工前准备 (9)2、施工部署 (9)3、施工工艺 (9)第四章质量、安全保证措施 (13)一、质量措施 (13)1、材料要求 (13)2、搭设质量要求及检验验收标准 (14)二、安全措施 (14)1、安全生产管理 (14)2、施工应急预案 (15)三、应急救援预案 (15)第五章承插型盘扣式支架支撑板模板计算书 (18)一、工程属性 (18)二、荷载设计 (18)三、模板体系设计 (19)四、面板验算 (21)1、强度验算 (22)2、挠度验算 (22)五、小梁验算 (22)1、强度验算 (23)2、抗剪验算 (23)3、挠度验算 (24)4、支座反力 (24)六、主梁验算 (24)1、抗弯验算 (25)2、抗剪验算 (26)3、挠度验算 (26)七、立柱验算 (27)1、长细比验算 (27)2、立柱稳定性验算 (27)八、可调托座验算 (29)九、抗倾覆验算 (29)十、立柱地基基础计算 (29)第六章承插型盘扣式支架支撑梁模板（盘扣式）计算书30一、工程属性 (30)二、荷载设计 (30)三、模板体系设计 (31)四、面板验算 (33)1、强度验算 (34)2、挠度验算 (34)3、支座反力计算 (34)五、小梁验算 (34)1、抗弯验算 (35)2、抗剪验算 (35)3、挠度验算 (36)4、支座反力计算 (36)六、主梁验算 (36)1、抗弯验算 (37)2、抗剪验算 (37)3、挠度验算 (38)七、立柱验算 (38)1、风荷载计算 (38)2、稳定性计算 (38)八、可调托座验算 (39)第七章模板拆除 (39)第八章安全保证措施 (42)一、保证质量、安全的组织管理措施 (42)二、保证质量的材料管理措施 (43)三、保证安全的技术措施 (43)第一章工程概况一、编制依据1、编制依据工程建设标准强制性条文(房屋建筑部分) 2002年版《钢筋混凝土高层建筑结构设计与施工规范》 JGJ6-99《住宅建筑规范》 GB50368-2005建筑施工承插型盘扣式钢管支架安全技术规范 JGJ231-2010建筑结构荷载规范 GB50009-2012混凝土结构工程施工质量验收规范 GB50204-2011国家、建设部、广东省颁发的现行设计规范、施工规范、技术规程质量检验评定标准及验收办法1～2号楼建筑、结构施工图纸2、编制说明（1）编制范围本方案适用于1～2号楼三层至屋面层主体结构，使用承插型盘扣式钢管支撑体系。

承插型键槽式模板支承架在工程应用中的安全性分析摘要：新型承插型键槽式模板支承架作为新疆地区引进不久的新型产品，在该地区的工程应用中依然存在各种安全问题。

本文将以新疆兵团报社大楼为例，重点分析在该工程施工中承插型键槽式钢管支模架型号、规格的选用；通过该产品的特点，结合其经济效益与社会效益，在施工中对承插型键槽式模板支承架的安装、使用及拆除做了全面的安全性分析。

关键词：承插型键槽式模板支承架工程应用安全性分析1.承插型键槽式模板支承架规格型号的选定新疆兵团报社大楼位于新疆维吾尔族自治区省会乌鲁木齐市五一农场，该大楼地上共27层，地下2层，整体高89.4m，建筑面积为18040.00m2。

该工程是由兵团建工全权承建，建成后将成为新疆兵团的文化基地，将成为推动新疆生产建设兵团基础设施建设的标志性建筑。

该工程地下2层加强层以及地上5层加强层均采用规格为∅483.25材质为Q235B的新型承插型键槽式模板支承架做模板支模体系；地上6层及以上均使用规格为∅483.0材质为Q235B的新型承插型键槽式模板支承架做模板支模体系；在一些特殊的区域将采用规格为∅483.25材质为Q235B的承插型键槽式模板支承架与扣件式钢管混合使用。

本工程选用承插型键槽式模板支承架型号、规格的力学分析：地下2层加强层、地上1至5层层高4.5m，板厚0.4m使用支承架型号、规格如下：表格1地上6层及以上层高3.0m，板厚0.2m根据实际情况选用支承架型号、规格如下：表格2215高4.5m、板厚0.4m；使用C40混凝土浇筑（m c50=2450kg/m3）。

所有的新型承插型键槽式模板支承架水平杆标准步距均为1.5m，按三跨连续梁计算。

根据公式计算：G砼=m g(1-1)式中：G砼－脚手架立杆所受混凝土板的重力；m－砼的质量；g－重力加速度；根据满堂模板支撑架立杆轴向力设计值按下列公式计算：可变荷载效应控制组合：q=0.9*［1.2*（G1K+G2Kh+G3Kh）+1.4Q1k］(1-2)永久荷载效应控制组合：q=0.9*［1.2*（G1K+G2Kh+G3Kh）+1.4Q1k］(1-3)式中：G1K一模板及架体自重，一般取1KN/M2G2Kh一新浇混凝土自重，一般采用24KN/M3G3Kh一钢筋自重标准值，楼板一般取1.5KN/M2Q1k一施工人员及设备荷载2.5KN/M2h一新浇混凝土楼板厚度0.4m(2)单根立杆计算长度l0计算公式：满堂模板支承架单根立杆计算长度。
